DoorHan ролеттери жана ролик эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

RHS75, RHS75P болот профилинен жасалган рольвороттор ачылыштарды бузуудан жана жагымсыз аба ырайынан коргоо үчүн колдонулат. Алар толугу менен Россия жана Европа сапат жана коопсуздук стандарттарына жооп берет, ар кандай климаттык шарттарда иштетүүгө ылайыкташтырылган. Кызмат мөөнөтүн узартуу максатында металл бөлүктөр цинктелип, боёлуп, коррозияга жана агрессивдүү чөйрөлөрдүн таасирине туруктуулук камсыздалат.

Зона применения:

Коммерциялык имараттар

Соода борборлорун, банктарды, дүкөндөрдүн витриналарын, кеңсе терезелерин жана эшиктерин вандализмден жана уурдоодон коргоо.

Жамааттык мекемелер

Мектептерде, оорукана жана мейманканаларда коопсуздукту жана купуялуулукту жакшыртуу, жарыктандырууну көзөмөлдөө, ошондой эле имараттардын дизайнында декоративдүү элемент катары колдонуу.

монтаж менен заказ берүү

Артыкчылыктар

Бузууга туруктуу конструкция

Роллеттердин жогорулатылган чыңалуусуна P4 класстагы 0,8 мм калыңдыктагы муздак прокатталган цинктелген болот профилдери жана күчөтүлгөн багыттоочтор колдонулушу аркылуу жетишилет, алар катуу шамал же сокку жүктөмдөрү учурунда торду ишенимдүү кармап турат.

Аба айлануу жана жарык өткөрүү жөндөмдүүлүгү

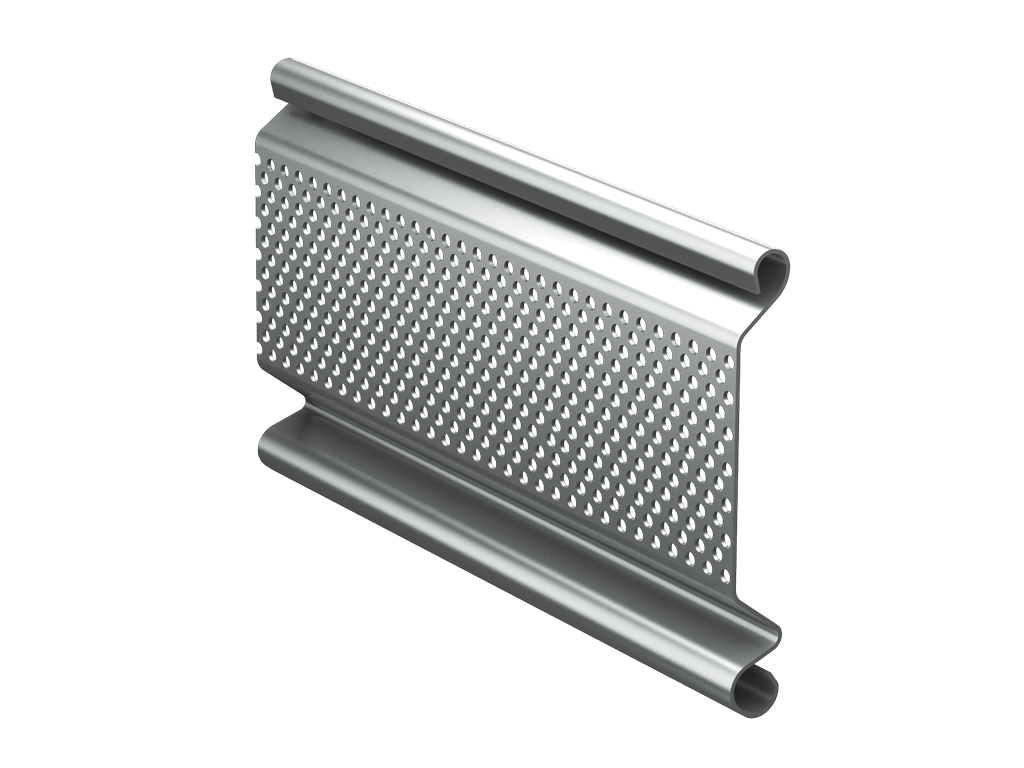

RHS75P тешикчелүү профилинин колдонулушу тордун жыйналышында роллеттер жабык болгондо да бөлмөгө табигый аба айланууну жана орточо жарык кирүүсүн камсыздайт.

Ламелдердин туруктуу каптоосу

Тор профилдери жана башка роллет комплекттер заманбап порошок каптоо технологиясы менен боёлат, бул алардын узак мөөнөткө эстетикалык көрүнүшүн жана жылуулукта бозолууга туруктуулугун камсыздайт.

Дизайн боюнча ар түрдүү чечимдер

Роллет профилдеринин кеңири түс палитрасы жана ар башка түстөгү жана дизайндагы ламелдерден түзүлгөн айкалышкан торду жыйноо мүмкүнчүлүгү архитектуралык каалаган стильге ылайыктуу идеалдуу конструкцияны тандоого шарт түзөт.

Ыңгайлуу автоматтык башкаруу

Негизги жеткирүү комплектине роллеттерди ачкыч, пульт же башка башкаруу каражаттары аркылуу башкарууну камсыз кылган ички валдуу электропривод кирет.

Бузууга туруктуу конструкция

Аба айлануу жана жарык өткөрүү жөндөмдүүлүгү

Ламелдердин туруктуу каптоосу

Дизайн боюнча ар түрдүү чечимдер

Ыңгайлуу автоматтык башкаруу

Дизайн

Рольвороттор үчүн болот профилдери

Негизги түстөр

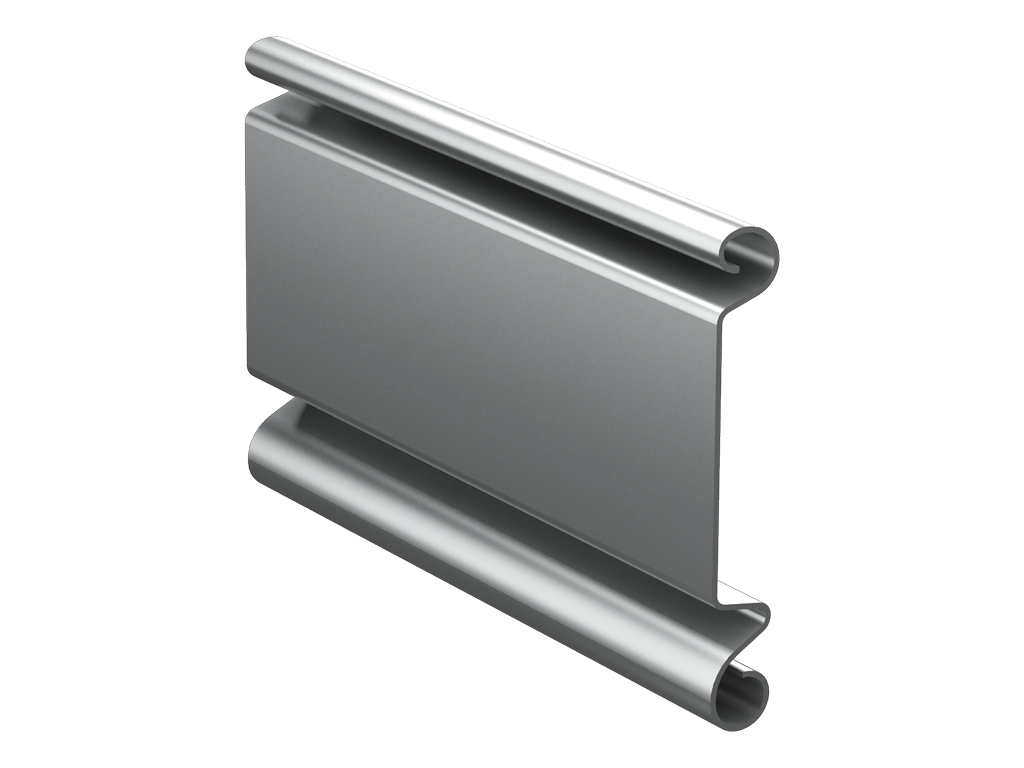

RHS75

RHS75P

Ак

Коңгуру

Саргыч

Беж

Жашыл

Көк

Кызылча (бордовый)

Күмүш түстүү

Цинктелген

Антрацит муар (RAL 7016)

Комплектация

Базовая комплектация

Дополнительная комплектация

Жыйналган короб — капкактары, вал, капсулалар жана башкаруу механизми менен чогултулган коргоочу короб.

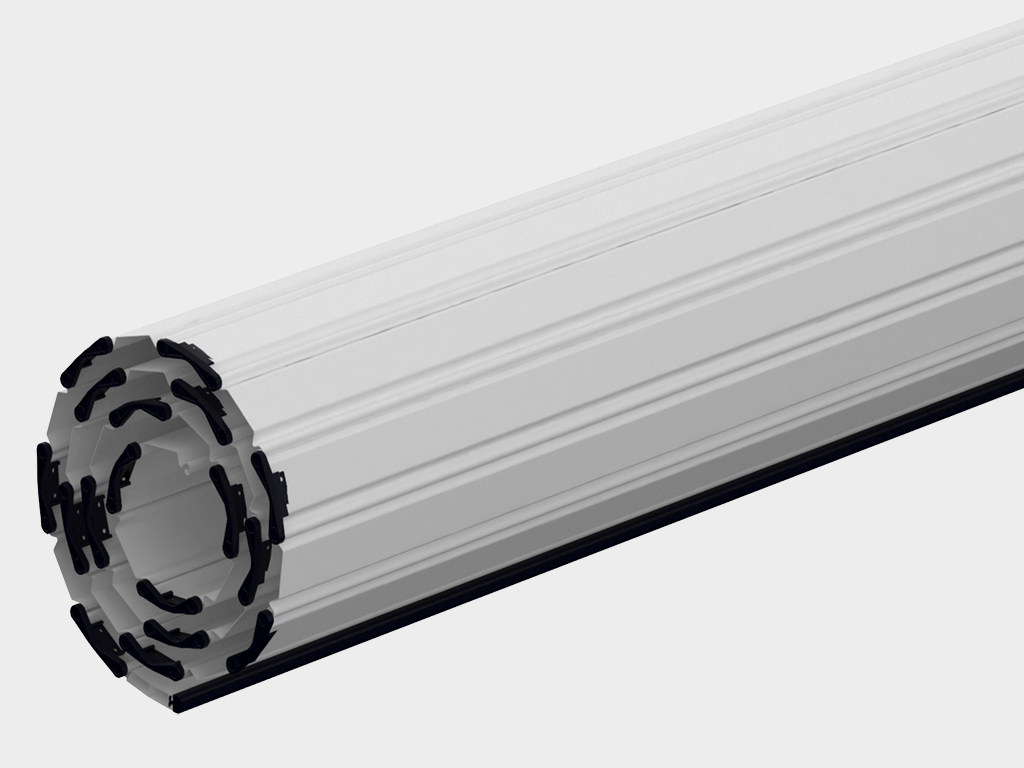

Жыйналган полотно — болот профилден жасалган, профилдин ажырап кетишин алдын алган жан жаак кулпулары бар полотно. Полотно бир тектүү же тешикчелүү профилдерден айкалыштырылышы мүмкүн.

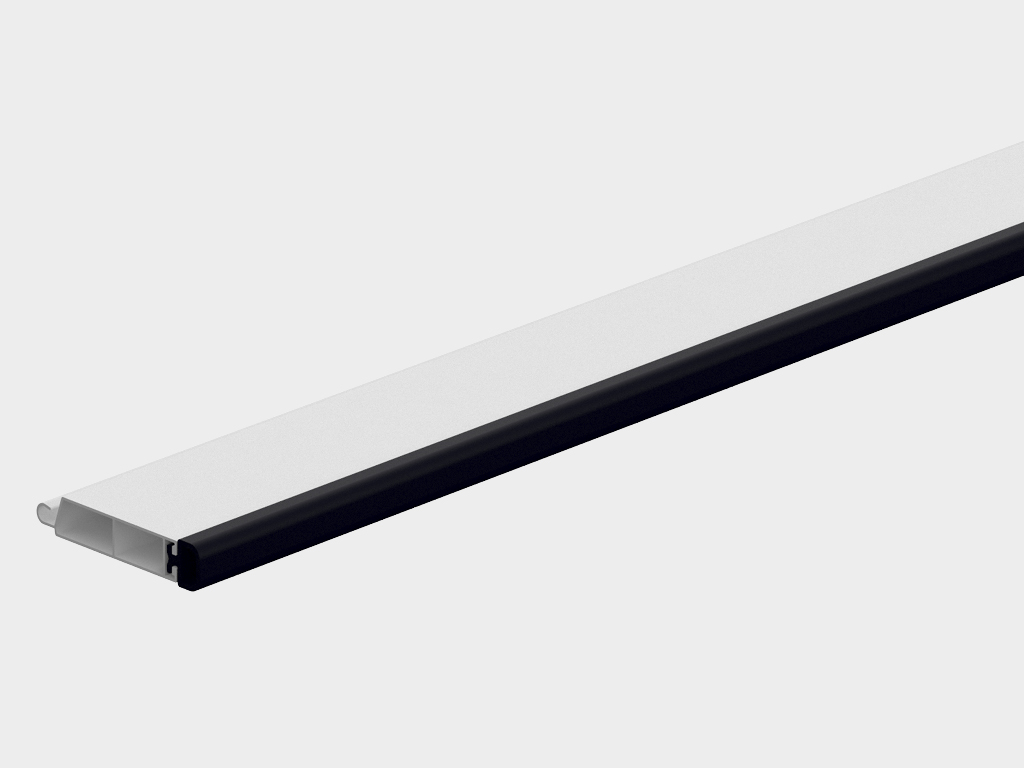

Учкуч профил (концевой) тыгыздоочу менен — бул профилге кулпу механизмдери орнотулушу мүмкүн.

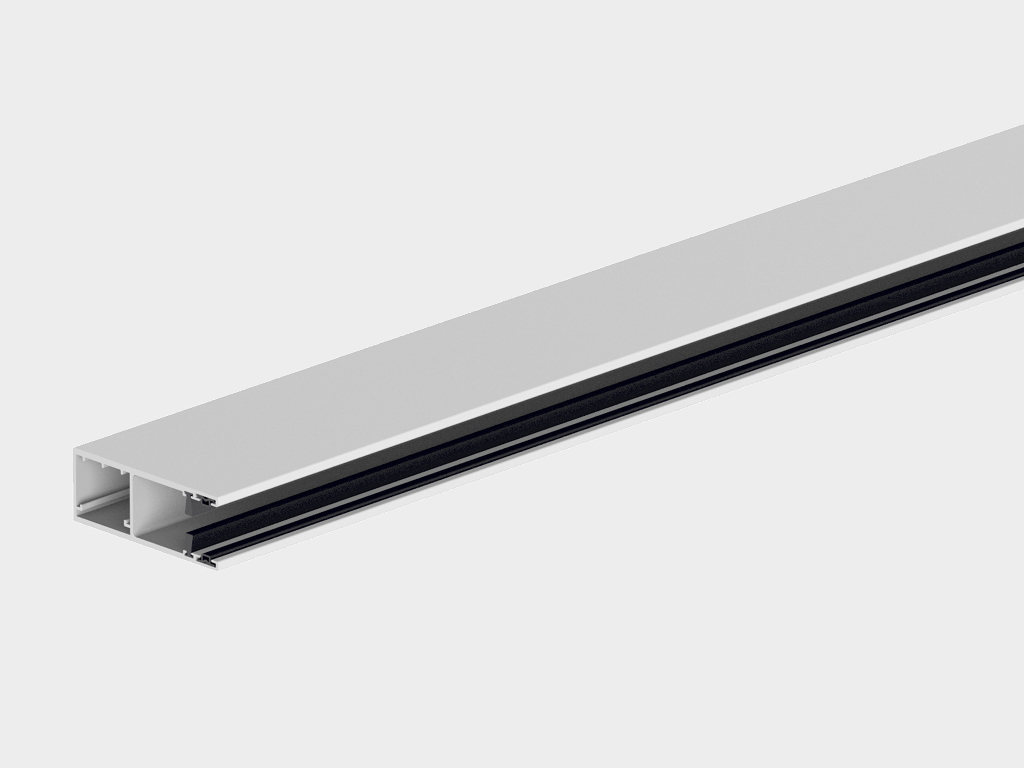

Уплотнители менен жабдылган багыттоочу профилдер комплекти.

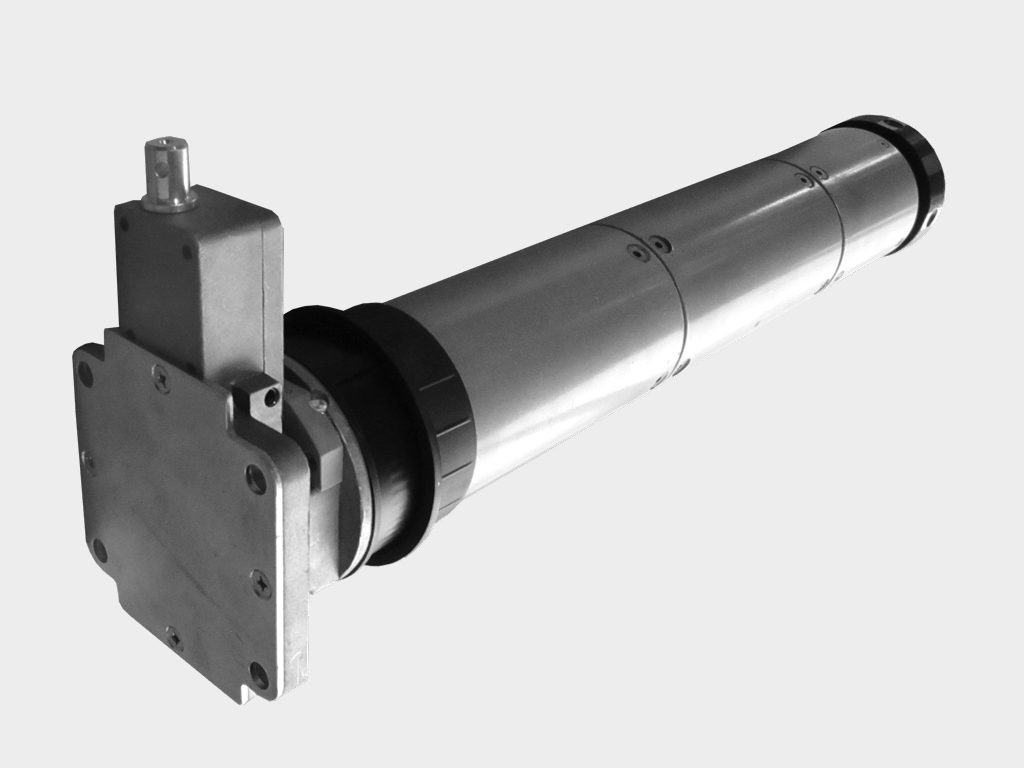

Ички валдуу электропривод.

Комплектациясы менен коробка.

Клавиштүү өчүргүч SWB.

Ачкыч-баскыч SWM — ачкычты буруу аркылуу электроприводду башкаруу блогуна сигнал берүүчү түзмөк.

Башкаруу блогу CV01 — бир роллетти же роллеттер тобун алыстан башкарууга мүмкүндүк берет.

SMARTROLL башкаруу блогу — DoorHan пульттары аркылуу роллеттердин ички валдуу электроприводдорун алыстан башкаруу үчүн.

Сырткы радиокабылдагыч DHRE-1 — DoorHan пульту менен башка өндүрүүчүлөрдүн автоматикасын башкарууга арналган.

GSM-модул — мобилдик телефондон сигнал кабыл алып, электроприводду иштетүүчү башкаруу буйругун берүү үчүн.

Алыстан башкаруу пульту.

Коопсуздук фотоэлементтери PHOTOCELL-N — инфракызыл берүүчү жана кабыл алуучу элементтерден турат.

Техникалык мүнөздөмөлөр

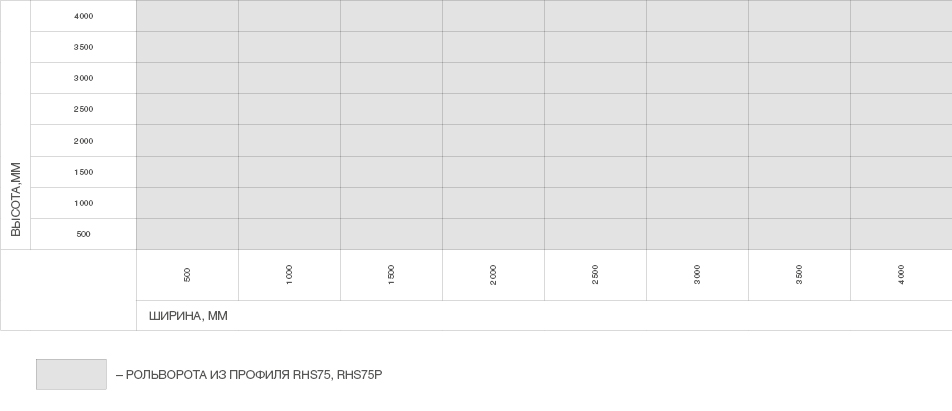

Таблица размеров

Размеры проема

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

1 000–4 000

Ширина проема, мм

1 000–4 000

Максимальная площадь полотна, м²

Притолока, мм

300дөн баштап (сырткы монтаж)

Пристенки, мм

90дан баштап (сырткы монтаж)

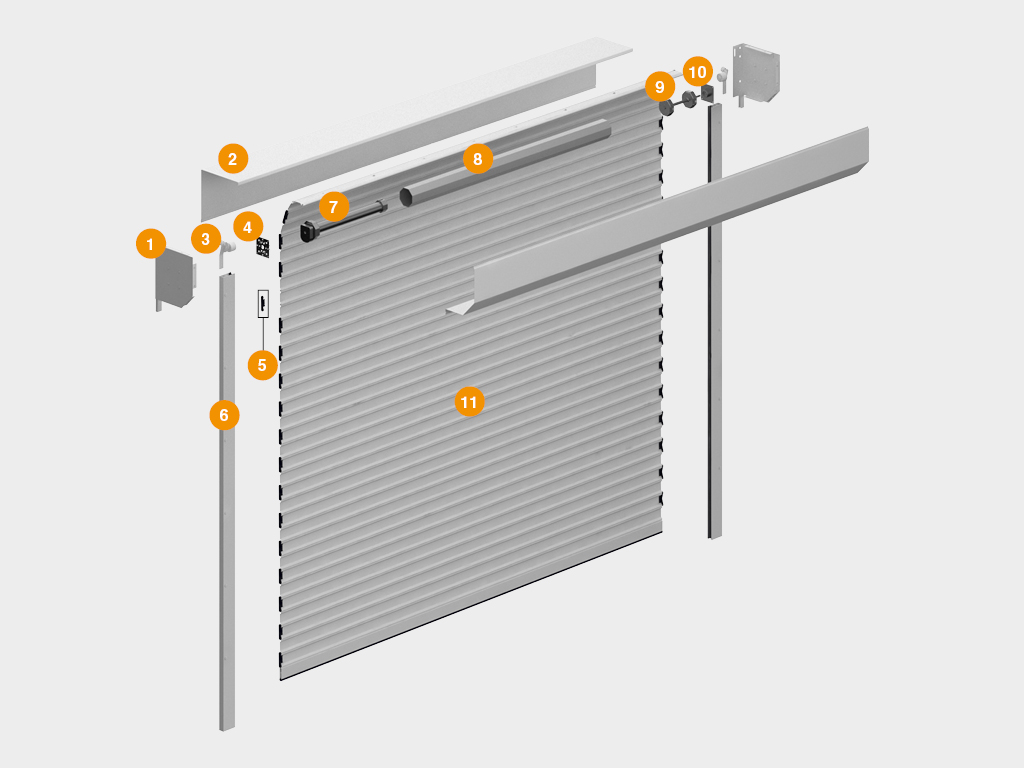

Жан жаак капкагы RSK300, RSK330, RK375
Короб коргоочу RBN300, RBN330, RBN375
Багыттоочу ролик RV77
Приводду бекитүүчү табакча BU100K
Жан жаак кулпу SL75
Багыттоочу профиль RG90E
Ички валдуу электропривод
Сегиз бурчтуу вал RV102
Универсал капсула KPU102
Токуп чыгуучу подшипник BS32
Профиль (тор) RHS75, RHS75P

Параметр	Значение	Примечание
	Болот профиль RHS75/RHS75P
Материал	0,8 мм калыңдыктагы цинктелген болот
Вес профиля, кг/(п/м)	0,774/0,655
Вес профиля, кг/м²	10,32/8,73
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	4 000
Максимальная площадь полотна, м²	16

Туура орнотулуп, туура пайдаланылган роллет ставналардын ишенимдүүлүгү жана узак мөөнөттүү кызмат көрсөтүүсү кепилденет. Роллеттериңиздин кызмат мөөнөтүн узартуу үчүн төмөнкү нускамага баш иниңиз:

1. Роллет ставналарды жана рольворотторду монтаждоо DoorHan концернинин даярдыгынан өткөн квалификациялуу адистер тарабынан жүргүзүлүшү керек.

2. Өнүмдү орнотуу DoorHan концернинин монтаждоо боюнча нускамасына жана техникалык документи боюнча катуу ылайык жүргүзүлүшү керек.

3. Роллет ставналар жылмакай, кагуусуз жана силкинүүсүз ачылып-жабылышы зарыл.

4. Көтерүү жана түшүрүү үчүн ушул максатта каралган башкаруу системаларын гана колдонуу талап кылынат.

5. Роллетти кол менен ачууда 100 Н ашык күч колдонууга болбойт.

6. Өзгөчө чоң өлчөмдөгү конструкциялар үчүн (өлчөмү 3000 × 2000 ммден чоң) торду жарым-жартылай көтөрүү же түшүрүү сунушталбайт.

7. Эгер конструкцияда механикалык кулпу же илгич колдонулса, кулпу жабык абалда турганда торду көтөрүүгө болбойт.

8. Эгер кардан берүү колдонулса, буруучу тутканы 45° бурчта кармоо талап кылынат. EN 12453 же EN 12604 стандарттарына ылайык, кол менен колдонулган күч 390 Нден ашпоого тийиш. Чоң роллет конструкциялар үчүн авариялык кол башкаруу (петля, кардан) жабуу үчүн гана ылайыктуу.

9. Автоматтык электропривод колдонулганда, ага тиркелген нускамага ылайык аракет кылыңыз.

10. Балдарга роллетти башкаруучу түзмөктөргө (баскычтар, пульттар) жетүүгө жол бербеңиз.

11. Роллет ачылып же жабылып жаткан учурда адамдар же жаныбарлар конструкциянын иштөө зонасынан сырткары турушу керек.

12. Конструкция иштеп жаткан учурда анын астында болууга так тыюу салынат — бул жаракатка алып келиши мүмкүн.

13. Роллетти уруп-бурбоңуз жана аларга тоскоолдук кылбаңыз.

14. Тор кыймылдап жатканда проём ичинде бөтөн буюмдардын жок экенине көз салыңыз — бул конструкциянын бузулушуна алып келиши мүмкүн.

15. Кошумча жабдууларды орнотууга, ошондой эле айрым бөлүктөрдү өз алдынча алмаштырууга же тууралоого болбойт. Бул үчүн өндүрүүчү менен кеңешүү зарыл (кеңешүү — көйгөөнүн так сүрөттөлүшү менен документтештирилген кайрылуу).

16. Кыш мезгилинде роллет же рольвороттун элементтери муздап калса, торду көтөрөрдөн же түшүрөрдөн мурда анын четин жеңил каккылап, муздан толугу менен тазалоо керек. Айрыкча төмөнкү планканын терезе тактасына же полу менен тийишкен бөлүгү тазаланган болушу керек.

17. Роллеттерге техникалык тейлөө жок дегенде жылына бир жолу жүргүзүлүүгө тийиш.

18. Эгер роллеттер багытынан тышкары колдонулса же конструкциялардын өлчөмү өндүрүүчүнүн сунушунан ашып кетсе, өндүрүүчү алардын иштеши жана бүтүндүгү үчүн жоопкерчилик тартпайт.

19. Роллет же рольворот конструкцияларын диагностикалоо жана оңдоо иштерин квалификациялуу адистер гана жүргүзүүгө тийиш.

Упаковка в картон	Характеристики упаковки
Описание	Рольвороттордун таңгакталышы аба-көпүрчөлүү пленкадан жана беш катмарлуу ак картондон турат; тор жана короб көпүрчөлүү пленкага оролуп, андан соң картон менен капталып, короб формасында жыйналат; картон таңгактын үстү 2 кат стретч-пленка менен жабылып, компаниянын логотиби түшүрүлгөн скотч менен бекемделет
Ширина, мм	300–375
Высота, мм	300–375
Длина, мм	1 000–6 000

Кошумча сүрөттөмө печать

Чоң проемдордо жыгачтын үстү жана төмөнкү бөлүгүндөгү ийилүү — бир катар жылма профилдердин өзгөчөлүгү болуп саналат жана кабыл алынуучу болуп эсептелет.

Орнотуу

Способы монтажа

Подготовка строительного объекта

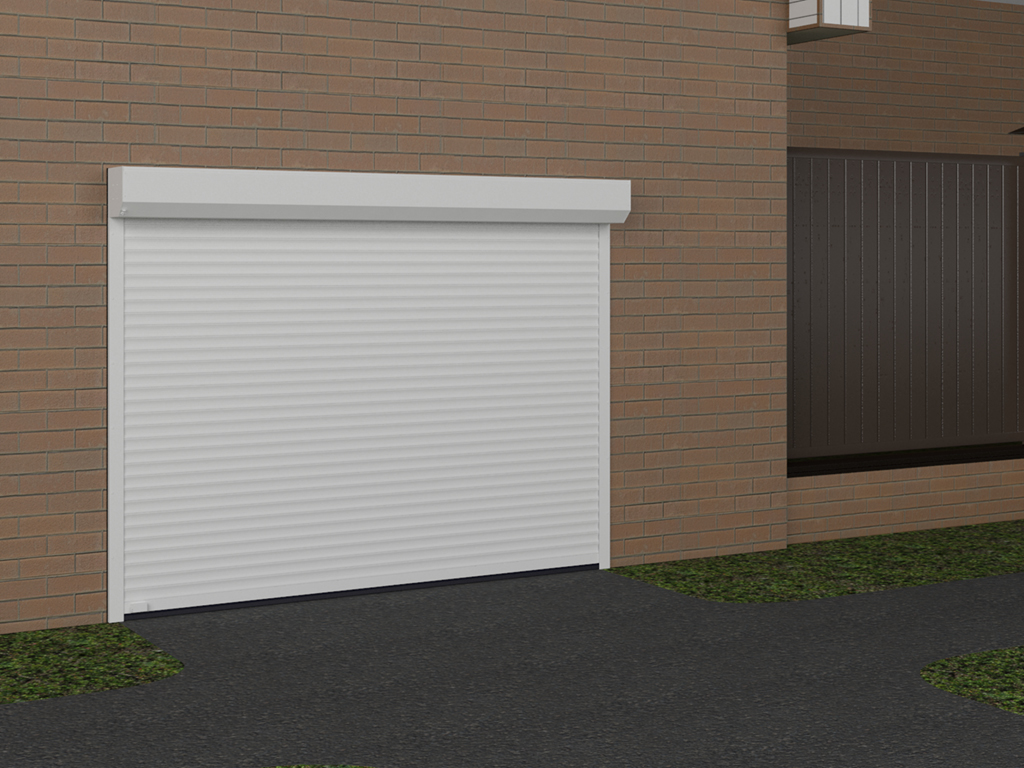

Накладдуу монтаж эң көп кездешет, анткени аны аткаруу үчүн короб орнотула турган ниша даярдоого байланыштуу татаал иштер талап кылынбайт. Накладдуу монтаж ыкмасында роллет коробу тор менен бирге проёмдун үстүнө орнотулат, ал эми багыттоочу профилдер проёмдун эки жагына жайгаштырылат.

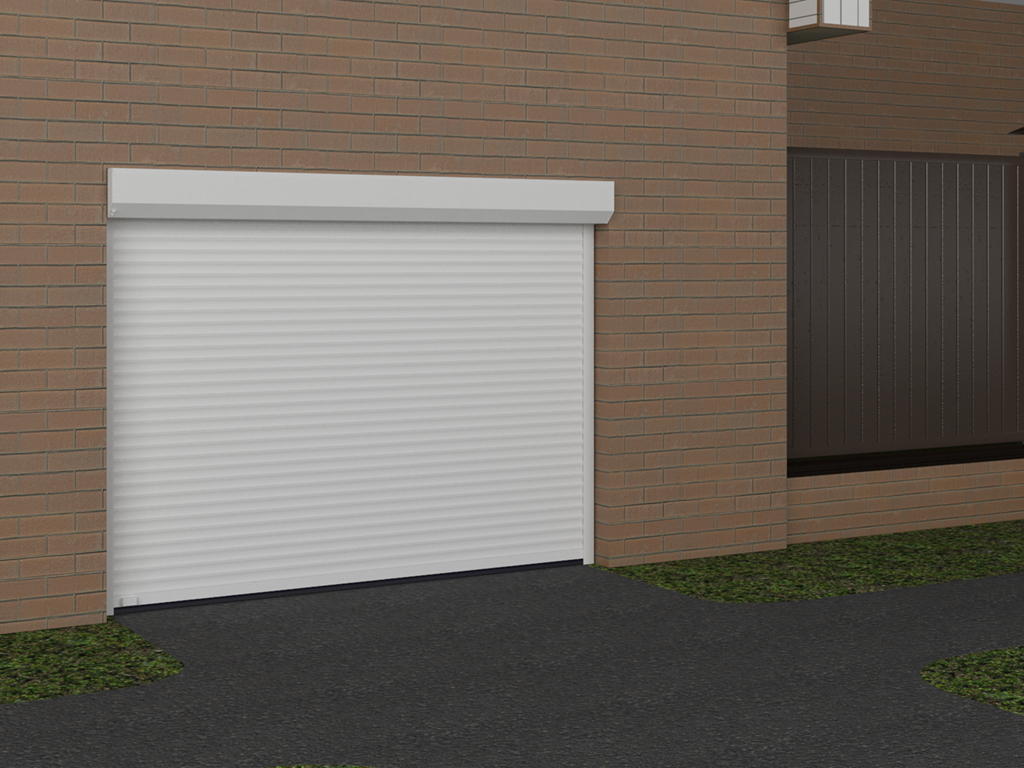

Капталма монтажда, короб тышка карай жайгашкан учурда, рольвороттун бардык элементтерин проёмдун ичиндеги нишага орнотууга мүмкүндүк берет.

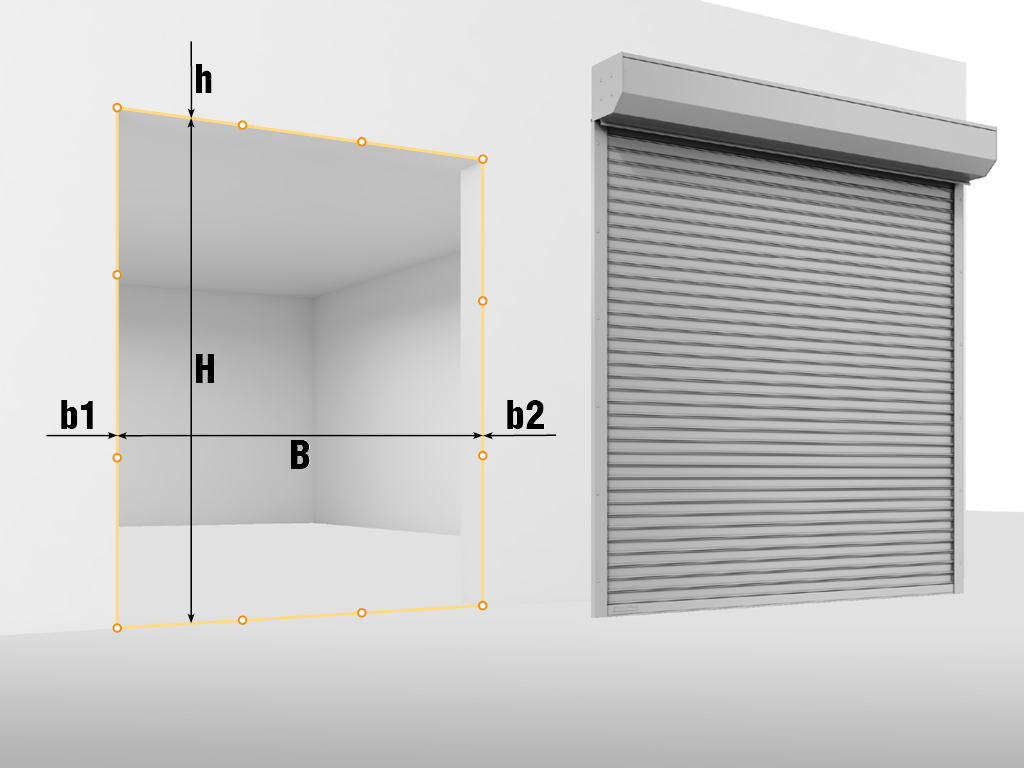

Накладдуу монтаж үчүн өлчөм параметрлери: H — ачылыштын бийиктиги (макс), мм B — ачылыштын туурасы (макс), мм h — жогорку чаарчынын бийиктиги (мин), мм b1 жана b2 — оң жана сол жактан болгон жан жаак аралык (мин), мм Капталма (встроенный) монтаж үчүн өлчөм параметрлери: H — ачылыштын бийиктиги (мин), мм B — ачылыштын туурасы (мин), мм Өлчөм алуу үчүн рулетка жана курулуш деңгээли же электрондук шаймандар колдонулушу керек. Ар бир параметрди жок дегенде үч чекиттен өлчөө сунушталат. Капталма монтаж үчүн проёмду өлчөөдө дубалдардын тегиз эместигин эске алып, өлчөмдөрдү 5–10 ммге азайтуу керек.
Даярдалган проём төмөнкү талаптарга жооп бериши керек: проём тик бурчтуу формада болушу зарыл; проёмдун беттери тегиз жана жылмакай, шыбактын топтолгон жерлери же жаракалар болбошу керек; дубал монолиттүү болушу шарт (бетон, металл, толук кыш); эгер кыш көңдөй болсо, проёмду металл бурчтук менен каптоо сунушталат; конструкциялар менен тийишкен дубалдын ички жана сырткы беттери тегиз, бүдүр-чытырман жана оюктарсыз болушу керек; жумушчу беттердин вертикалдан же горизонталдан четтөөлөрү метрине 1,5 ммден, жалпысы 5 ммден ашпоого тийиш, диагоналдардын айырмасы 5 ммден ашпашы керек.

Документация

Инструкции

Паспорта и сертификаты

Рольставналар менен рольворотторду орнотуу боюнча нускамалар

PDF

Рольставналарды колдонуу боюнча нускамалар жана кепилдик талон

PDF

Роллеттик системаларга тейлөө китеби

PDF

Темир профилдердин бузулууга туруктуулугу

PDF

«Рольворота» паспорту

PDF

«Темир профилдердин ролик менен прокатталган профилдери» сертификаты

PDF

«Роллеттик эшиктер темир ролик менен прокатталган профилдерден» сертификаты

PDF

Кепилдик милдеттенмелери печать

DoorHan концернинин роллет системаларынын иштөө кепилдиги сатып алынган күндөн тартып 1 жылдык мөөнөткө берилет. Климаттык факторлордун, табигый кубулуштардын, катуу майда бөлүкчөлөрдүн же башка агрессивдүү заттардын таасири, сызыктардан жана майда жаракалардан улам пайда болгон дат басуу сыяктуу лак-бояк каптоонун бузулушу учурунда лак-бояк каптоого берилген кепилдик күчүн жоготот.

Дизайн

Рольвороттор үчүн болот профилдери

RHS75

RHS75P

Негизги түстөр

Ак

Коңгуру

Саргыч

Беж

Жашыл

Көк

Кызылча (бордовый)

Күмүш түстүү

Цинктелген

Антрацит муар (RAL 7016)

Комплектация

Базовая комплектация

Жыйналган короб — капкактары, вал, капсулалар жана башкаруу механизми менен чогултулган коргоочу короб.

Учкуч профил (концевой) тыгыздоочу менен — бул профилге кулпу механизмдери орнотулушу мүмкүн.

Уплотнители менен жабдылган багыттоочу профилдер комплекти.

Ички валдуу электропривод.

Комплектациясы менен коробка.

Дополнительная комплектация

Клавиштүү өчүргүч SWB.

Ачкыч-баскыч SWM — ачкычты буруу аркылуу электроприводду башкаруу блогуна сигнал берүүчү түзмөк.

Башкаруу блогу CV01 — бир роллетти же роллеттер тобун алыстан башкарууга мүмкүндүк берет.

Сырткы радиокабылдагыч DHRE-1 — DoorHan пульту менен башка өндүрүүчүлөрдүн автоматикасын башкарууга арналган.

GSM-модул — мобилдик телефондон сигнал кабыл алып, электроприводду иштетүүчү башкаруу буйругун берүү үчүн.

Алыстан башкаруу пульту.

Коопсуздук фотоэлементтери PHOTOCELL-N — инфракызыл берүүчү жана кабыл алуучу элементтерден турат.

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Высота проема, мм

1 000–4 000

Ширина проема, мм

1 000–4 000

Максимальная площадь полотна, м²

Притолока, мм

300дөн баштап (сырткы монтаж)

Пристенки, мм

90дан баштап (сырткы монтаж)

Конструкция

Жан жаак капкагы RSK300, RSK330, RK375
Короб коргоочу RBN300, RBN330, RBN375
Багыттоочу ролик RV77
Приводду бекитүүчү табакча BU100K
Жан жаак кулпу SL75
Багыттоочу профиль RG90E
Ички валдуу электропривод
Сегиз бурчтуу вал RV102
Универсал капсула KPU102
Токуп чыгуучу подшипник BS32
Профиль (тор) RHS75, RHS75P

Технические характеристики

Параметр	Значение	Примечание
	Болот профиль RHS75/RHS75P
Материал	0,8 мм калыңдыктагы цинктелген болот
Вес профиля, кг/(п/м)	0,774/0,655
Вес профиля, кг/м²	10,32/8,73
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	4 000
Максимальная площадь полотна, м²	16

Условия эксплуатации продукции

3. Роллет ставналар жылмакай, кагуусуз жана силкинүүсүз ачылып-жабылышы зарыл.

4. Көтерүү жана түшүрүү үчүн ушул максатта каралган башкаруу системаларын гана колдонуу талап кылынат.

5. Роллетти кол менен ачууда 100 Н ашык күч колдонууга болбойт.

9. Автоматтык электропривод колдонулганда, ага тиркелген нускамага ылайык аракет кылыңыз.

10. Балдарга роллетти башкаруучу түзмөктөргө (баскычтар, пульттар) жетүүгө жол бербеңиз.

12. Конструкция иштеп жаткан учурда анын астында болууга так тыюу салынат — бул жаракатка алып келиши мүмкүн.

13. Роллетти уруп-бурбоңуз жана аларга тоскоолдук кылбаңыз.

17. Роллеттерге техникалык тейлөө жок дегенде жылына бир жолу жүргүзүлүүгө тийиш.

Упаковка

Упаковка в картон	Характеристики упаковки
Описание	Рольвороттордун таңгакталышы аба-көпүрчөлүү пленкадан жана беш катмарлуу ак картондон турат; тор жана короб көпүрчөлүү пленкага оролуп, андан соң картон менен капталып, короб формасында жыйналат; картон таңгактын үстү 2 кат стретч-пленка менен жабылып, компаниянын логотиби түшүрүлгөн скотч менен бекемделет
Ширина, мм	300–375
Высота, мм	300–375
Длина, мм	1 000–6 000

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Подготовка строительного объекта

Накладдуу монтаж үчүн өлчөм параметрлери: H — ачылыштын бийиктиги (макс), мм B — ачылыштын туурасы (макс), мм h — жогорку чаарчынын бийиктиги (мин), мм b1 жана b2 — оң жана сол жактан болгон жан жаак аралык (мин), мм Капталма (встроенный) монтаж үчүн өлчөм параметрлери: H — ачылыштын бийиктиги (мин), мм B — ачылыштын туурасы (мин), мм Өлчөм алуу үчүн рулетка жана курулуш деңгээли же электрондук шаймандар колдонулушу керек. Ар бир параметрди жок дегенде үч чекиттен өлчөө сунушталат. Капталма монтаж үчүн проёмду өлчөөдө дубалдардын тегиз эместигин эске алып, өлчөмдөрдү 5–10 ммге азайтуу керек.
Даярдалган проём төмөнкү талаптарга жооп бериши керек: проём тик бурчтуу формада болушу зарыл; проёмдун беттери тегиз жана жылмакай, шыбактын топтолгон жерлери же жаракалар болбошу керек; дубал монолиттүү болушу шарт (бетон, металл, толук кыш); эгер кыш көңдөй болсо, проёмду металл бурчтук менен каптоо сунушталат; конструкциялар менен тийишкен дубалдын ички жана сырткы беттери тегиз, бүдүр-чытырман жана оюктарсыз болушу керек; жумушчу беттердин вертикалдан же горизонталдан четтөөлөрү метрине 1,5 ммден, жалпысы 5 ммден ашпоого тийиш, диагоналдардын айырмасы 5 ммден ашпашы керек.

Кепилдик милдеттенмелери

Документация

Инструкции

Рольставналар менен рольворотторду орнотуу боюнча нускамалар

PDF

Рольставналарды колдонуу боюнча нускамалар жана кепилдик талон

PDF

Роллеттик системаларга тейлөө китеби

PDF

Паспорта и сертификаты

Темир профилдердин бузулууга туруктуулугу

PDF

«Рольворота» паспорту

PDF

«Темир профилдердин ролик менен прокатталган профилдери» сертификаты

PDF

«Роллеттик эшиктер темир ролик менен прокатталган профилдерден» сертификаты

PDF
