«ОПТИМА» сериясынын тосмо секциялары — жогорку ишенимдүүлүк менен эстетикалык дизайнды айкалыштырган универсалдуу конструкция. Алар коомдук мекемелерди (мектептер, оорукана, паркылар, спорттук жана оюн аянтчалары), логистикалык комплексстерди, өнөр жай ишканаларынын жана коммерциялык объектилердин аймактарын, автоунаа жолдорун, темир жол трассаларын жана бекеттерин тосуу үчүн колдонулат.

Зона применения:

Жекече кардар

Дача, айыл чарба үйлөрү, коопсуздукту камсыз кылуу, аймакты коргоо жана ыңгайлуу кирүү зарыл болгон жерлер

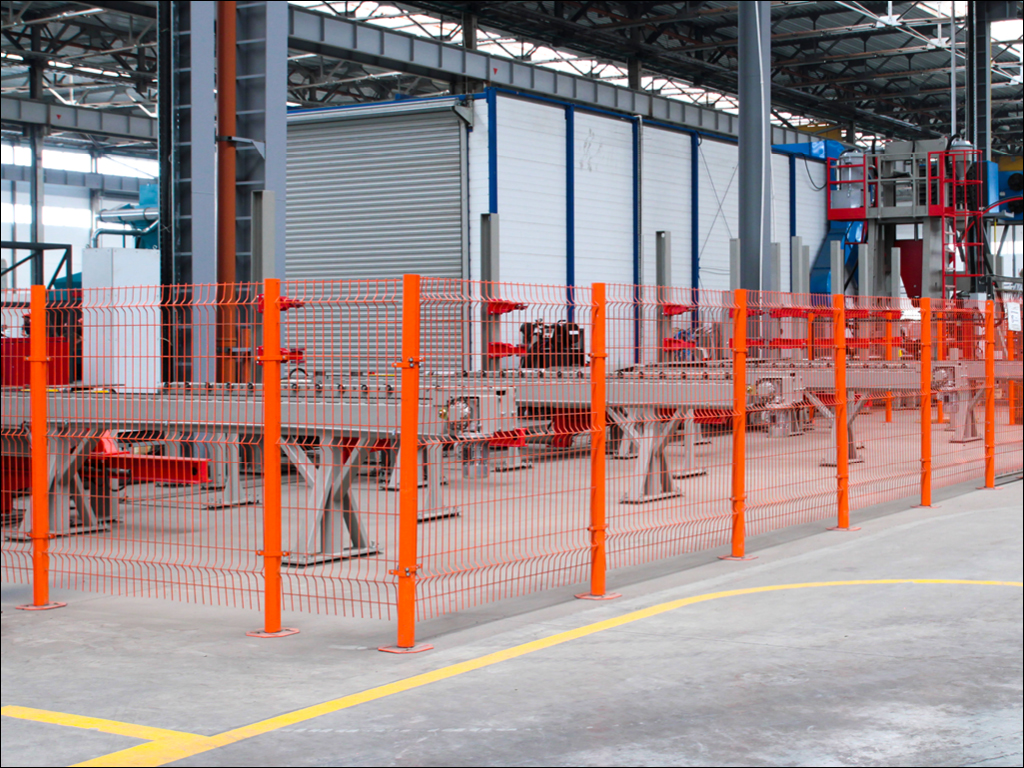

Өндүрүш

Ишканалар, жабык мекемелер, ишенимдүү жана ыңгайлуу өтмөктү жабуу талап кылынган жайлар

Бизнес

Туристтик комплекстердин, мейманканалардын жана эс алуу базаларынын жабык аймактарын тосуу

монтаж менен заказ берүү

Артыкчылыктар

Жогорку коррозияга туруктуулук

Сваркадан кийин прутктун цинк каптоосу уникалдуу технология менен колдонулуп, секциянын бүт бетин, анын ичинде ширетүү соединениелеринин жайларын толугу менен коргойт.

Аймактын жакшы көрүнүшү

Сваркадан жасалган торлордогу ограждениялардын конструкциясы аймакты бөлүп көрсөтүүгө мүмкүндүк берет, аймактын көрүнүшүн бузбайт.

Узак мөөнөттүү иштөө

Бардык конструкция элементтеринин порошок менен каптоосу изделинин кызмат мөөнөтүн олуттуу узартат.

Заказды аткаруунун минималдуу мөөнөтү

Ар бир регионалдык өкүлчүлүктөгү кампадагы запастар системаларды тездетип комплектациялоого жана жеткирүүгө мүмкүнчүлүк берет.

Ишенимдүүлүк

Конструкциянын опуралары кошумча катуулук ребролору менен камсыздалып, цинк каптоо жана порошок боёгу менен капталган, бул алардын ишенимдүүлүгүн жана тышкы чөйрөнүн таасирине туруктуулугун олуттуу жогорулатат.

Жогорку коррозияга туруктуулук

Аймактын жакшы көрүнүшү

Узак мөөнөттүү иштөө

Бардык конструкция элементтеринин порошок менен каптоосу изделинин кызмат мөөнөтүн олуттуу узартат.

Заказды аткаруунун минималдуу мөөнөтү

Ишенимдүүлүк

Дизайн

Стандарттык түстөр

Стандарттуу эмес түстөр

Складдагы стандарттык түстөр

RAL 6005 (жашыл)

RAL 7004 (боз)

RAL 8017 (күрөң-кызыл)

RAL 3005 (бургундия)

RAL 5005 (көк)

RAL 7016 (антрацит)

RAL 7024 (графит)

RAL диаграммасы боюнча стандарттуу эмес түс (кошумча)

RAL 6005 (жашыл, бардык бийиктиктерге)

RAL 7004 (боз, бийиктиги 2030 мм)

RAL 8017 (күрөң-кызыл, бийиктиги 2030 мм)

Комплектация

Базовая комплектация

Дополнительная комплектация

Секцияларды темир пруттардан нүктөлүү ширетүү ыкмасы менен жасап, андан кийин иштетүү, цинкдөө жана боёо жүргүзүлөт. Катуулукту жогорулатуу максатында панелдерди формалоо аркылуу кеңдиктеги катуулук элементтери түзүлөт. Натыйжада алынган конструкциялар жеңил салмакта жогорку бекемдикти камсыз кылат. Кардардын каалоосу боюнча тосмолор системасы каалаган түскө боёлушу мүмкүн.

Турактар цинкделген болоттон прокаттоо линиясында муздак формалоо жана андан соң ороо жолу менен жабык профил түзүү ыкмасы менен жасалат. Алгач фосфаттоо жүргүзүлүп, порошок менен боёлуп даярдалат.

Тиктөө системасы атайын конструкция аркылуу тосмолор системасын орнотууну жөнөкөйлөтүп, аны уурулукка каршы туруктуулукту жогорулатат. Бардык элементтер ысык прокатталган барактан штамптоо жолу менен жасалып, андан кийин цинкделип порошок менен боёлат.

Декоративдик элементтер — бул столбдун үстү жагындагы пластикалык тыгын, ал конструкциянын ичиндеги атмосфердик нөшөрлөрдүн киришин алдын алат. Бул декоративдик элементтер тозууга туруктуу жана жогорку бекемдикке ээ полиуретандан жасалат.

Спиральдуу коопсуздук тосмолору — аймакты коргоонун эң натыйжалуу элементтеринин бири болуп саналат. Спиральдуу тосмолор атайын көзөмөлгө алынган объектилерде кеңири колдонулат.

Илгерилеген секцияларды орнотуу режимдик объектилерди жана жогорку коркунучтагы аймактарды тосууда колдонулат. Илгерилеген секциялар уруксатсыз кирүүгө каршы кошумча коргоону камсыз кылат.

Кычыраган зым — аймакты коргоонун кошумча элементи болуп, курулуш объектилеринде, өндүрүштө жана жеке сектордо ийгиликтүү колдонулат.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота секции, мм

1 530, 1 730, 2 030, 2 430

Ширина, мм

2 535

Межосевое расстояние, м

Заказдын параметрлеринен караңыз, бул опоранын жана бекитүүнүн түрүнө жараша болот

Секция
Опора
Бекиткич
Төмөнкү капкак
Фланец

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина секции	2 535
H1, мм Высота секции	1 530, 1 730, 2 030, 2 430
Цвет (RAL)	6005 — бардык бийиктиктерге ылайыктуу, 7004 жана 8017 — 2 030 мм бийиктикке арналган.

Усл. обозначение, наименование параметра	Расчетная формула
BxH, мм Сечение опоры	60 х 60
L, мм Длина опоры	2 050, 2 550, 3 050, 3 500
S, мм Толщина стенки опоры	1,4
Цвет (RAL)	6005 — бардык узундуктар, 7004, 8017 — 2 050 жана 2 550 узундуктары үчүн

Параметр	Значение	Примечание
Ширина ячейки, мм	55
Высота ячейки, мм	200
Диаметр горизонтального прутка, мм	4 же 5
Диаметр вертикального прутка, мм	4 же 5
Поверхностная плотность цинка не менее, г/м²	80
Толщина порошкового покрытия не менее, мкм	60
Вес, кг/м²	2,512	Таяк диаметри - 4 мм
Вес, кг/м²	4,008	Таяк диаметри - 5 мм

1. Туура орнотуу жана системаны туура пайдалануу тосмо системасынын ишенимдүүлүгүн жана узак кызмат мөөнөтүн камсыз кылат. Пайдалануу учурунда төмөнкүлөрдү аткаруу зарыл:

1.1. Системаны орнотуп бүткөндөн кийин ар алты айда изделиени тышкы көзөмөлдөн өткөрүү.

1.2. Тышкы көзөмөлдө ширетилген секциялардын көтөргүч устунга бекитилишин, алсыз байланыштардын жана тышкы механикалык зыяндардын жоктугун текшерүү.

1.3. Тосмолордо киргизилген конструкциялар (эшиктер, калиткалар) бар болсо, алардын туташуулары менен иштөө жөндөмдүүлүгүн текшерүү.

1.4. Эшиктин жана калитканын дарбазалары жумшак ачылып-жабылып, тыгылып же ыргыткан үн чыгарбай, замок механизми менен бекем бекитилиши керек. Зарыл болсо, жөндөөлөрдү жасап, муфталарды, туткаларды жана замокту майлоо.

1.5. Устундардын ичине жаан-чачын (суу, кар, град) кирүүсүнө жол бербөө үчүн бардык устундар атайын тыгындар менен жабылганын текшерүү.

1.6. Тосмолорду -50°С ден +60°С ге чейинки температурада жана 75% салыштырмалуу нымдуулукта колдонууга уруксат берилет.

2. Тосмо пайдаланууда тыюу салынат:

2.1. Тосмого кескин түртүүлөрдү жана сокку урууну колдонууга.

2.2. Тосмону тазалоодо бетин бузуп коюшу мүмкүн болгон химиялык заттарды пайдаланууга.

2.3. Өндүрүүчү тарабынан каралбаган жабдууларды орнотуу, алар тосмонун конструкциялык элементтерине салмактык, шамалдык жана башка жүктөрдү өзгөртүшү мүмкүн. Өндүрүүчүнүн стандарттык чечимдерине кийлигишүү конструкциянын бекемдик касиеттеринин жоголушуна алып келет.

3. Коопсуздук системалары жана видео байкоо системаларын орнотуу үчүн атайын иштелип чыккан конструкцияны колдонуу зарыл. Башка жабдууларды орнотуу мүмкүнчүлүгү тууралуу өндүрүүчү менен кеңешиңиз.

4. Коопсуздук чаралары:

4.1. Тосмону орнотуу монтаж боюнча нускаманы толук үйрөнгөн адамдар тарабынан жасалышы керек.

4.2. Тек гана техникалык жактан иштөөчү куралдарды колдонуңуз.

4.3. Тосмо секцияларын бекиткенге чейин орнотуу учурунда элементтердин кулашын алдын алуу үчүн этият болуу жана сак болуу зарыл.

4.4. Персоналды 1,5 метрден жогору көтөрүү иштерин аткарууда коопсуздук курун колдонуу керек. Анын абалы иш башталганда текшерилиши зарыл.

5. Орнотуу учурунда тыюу салынат:

5.1. Тиркеме же жылмалоочу тепкичтерди колдонуу.

5.2. 2,5 метрден бийик тепкичтерди пайдалануу.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Опураларды таңгактоо; секцияларды 50 кг ашпаган салмактагы топтомго таңгактоо

Упаковка в коробку	Характеристики упаковки
Описание	Тиркөөчү буюмдарды, фланецтерди жана кошумча жабдууларды таңгактоо
Состав	Үч катмарлуу картон куту, стрейч пленкасы, логотиби бар лента
Ширина, мм	450
Высота, мм	300
Длина, мм	550

Упаковка на палету	Характеристики упаковки
Описание	10 даанадан секцияларды таңгактоо. паллет боюнча жүргүзүлүшү мүмкүн
Количество сеток в упаковке, шт.	Таяк 3,5 мм - 105, 4 мм - 85, 5 мм - 65
Длина паллета с сетками, мм	2535 мм торчо үчүн – 2655, туурасы 3030 мм тор үчүн – 3150
Ширина паллета с сетками, мм	Тор бийиктиги + 120, сетка бийиктиги 2430 мм үчүн - 2450
Высота паллета с сетками, мм	835
Количество опор в упаковке, шт.	Колдоо 60 × 60 — 96, колдоо 80 × 80 — 54
Длина паллета с опорами, мм	Колдоо узундугу + 50
Ширина паллета с опорами, мм	800
Высота паллета с опорами, мм	645

Орнотуу

Способы монтажа

Подготовка строительного объекта

Туткалардын бетонтоо. Бул эң жөнөкөй жана экономикалык үнөмдүү орнотуу ыкмасы болуп, анда тутка топуракка бетон менен бекитилет.

Регулировкасыз даяр негизге монтаж. Туткаларды негиз плитаи колдонбостон, экономикалык монтаж фланецтерге жасалат.

H (мм) — курулуштун бийиктиги.
B (мм) — курулуштун туурасы.
h (мм) — боштук.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу боюнча нускамалар

PDF

Тууралуулук сертификаты

PDF

Тосмо системасынын паспорту

PDF

Секциялар

PDF

DWG

Стандарттык комплектация

PDF

DWG

Бекиткичтер

PDF

DWG

Эгилиш панелдерин жана СББны бекитүү комплекттери

PDF

DWG

Тосмо системаларын орнотуу ыкмалары

PDF

DWG

Төмөнкү кошумча тосмо

PDF

DWG

2535×2030 мм секциялар үчүн тосмо системасынын поддону

PDF

DWG

Таянычтар үчүн тосмо системасынын поддону

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концерни тарабынан чыгарылган дизайндын функционалдуулугуна чекене заказдар үчүн 1 жылдык мөөнөткө жана сатып алынган күндөн тартып дилердин заказдары үчүн 2 жылдык мөөнөткө кепилдик берилет.

Жаңы буюмдар

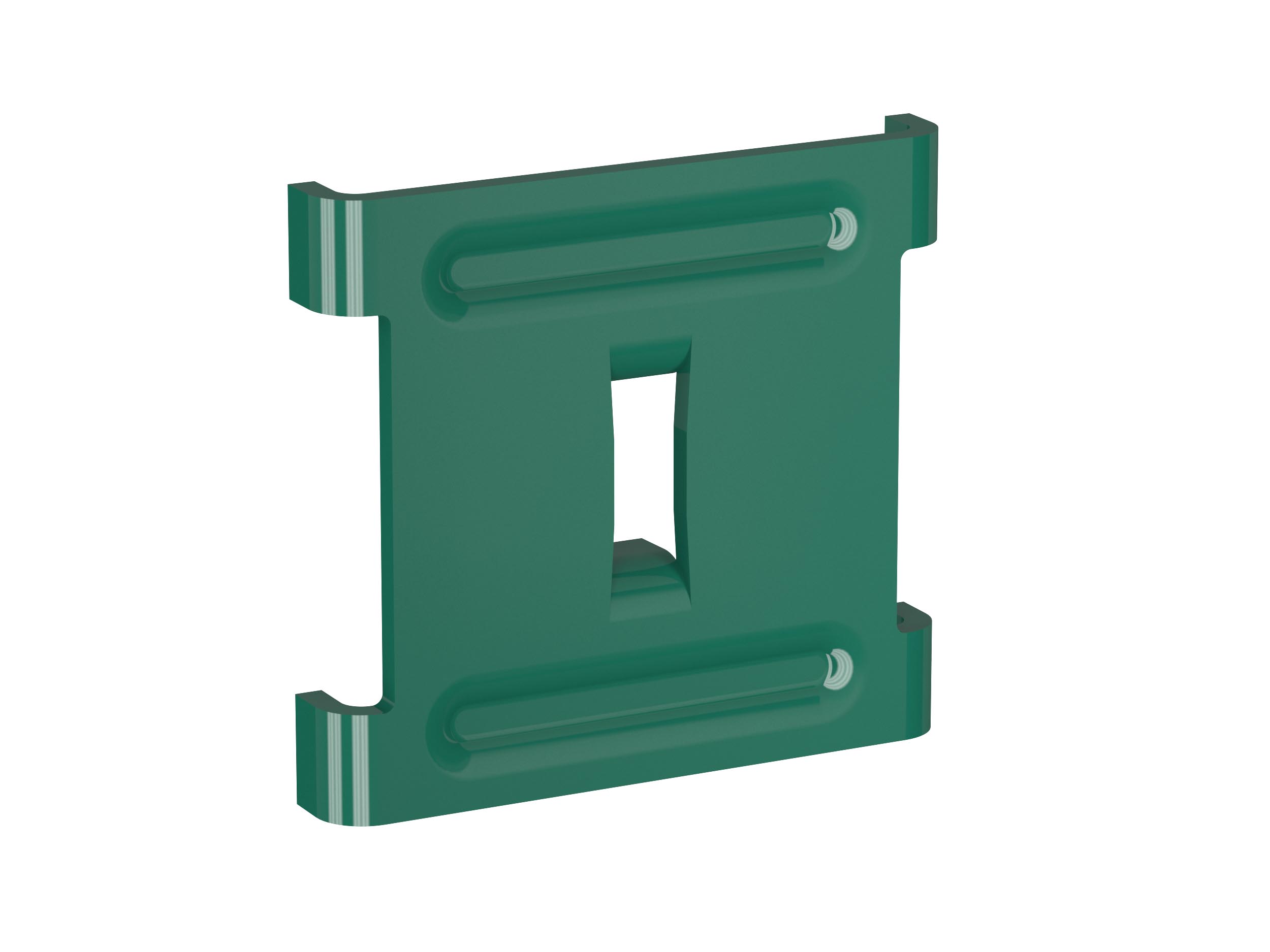

60 × 55 × 2,5 мм DH скобасы 43 × 25 × 2,5 мм скобага карата жөнгө салууга ээ.

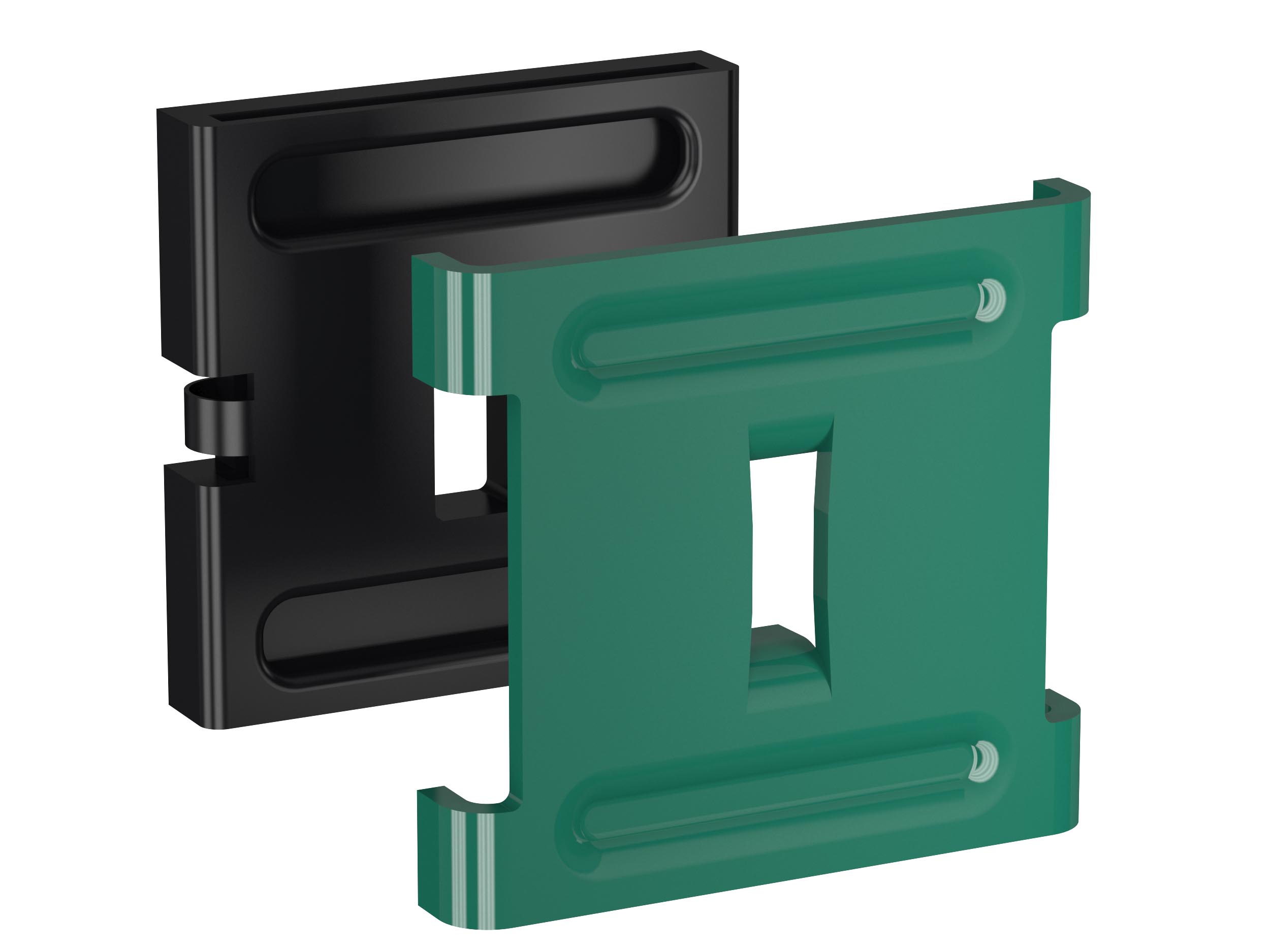

Пластикалык салгычтерди колдонуу титирөөнү азайтып, сырткы үндөрдүн пайда болушуна бөгөт коёт.

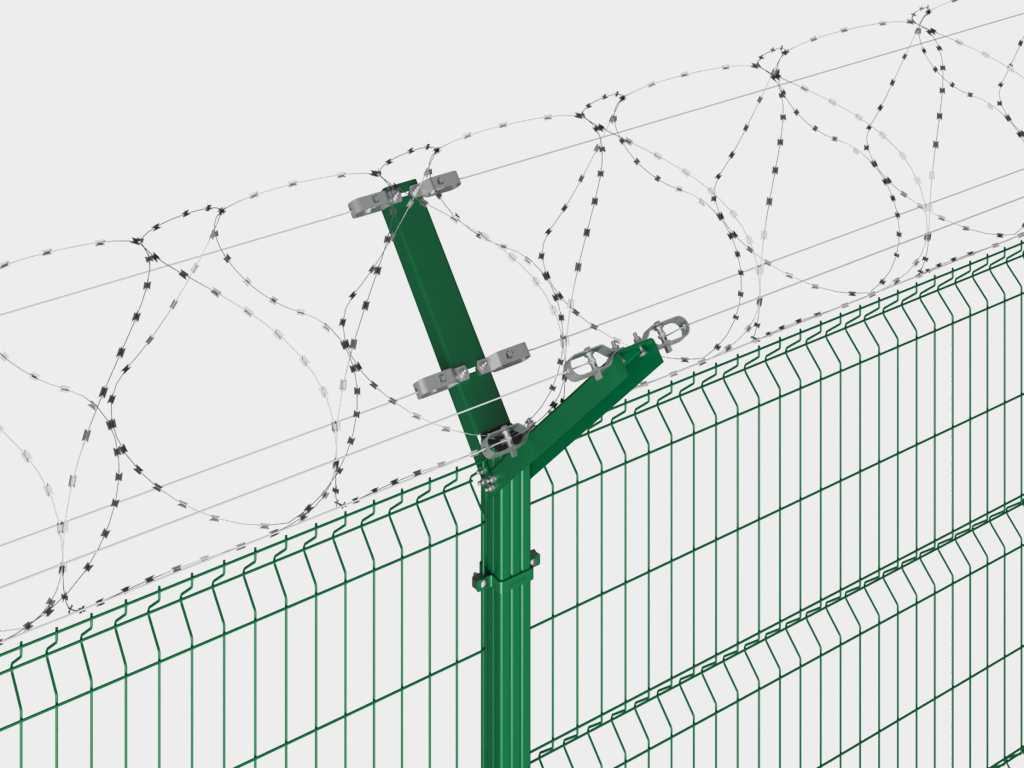

Тарткыч тосмолордо ар 10–15 метр сайын орнотулат, зым же жипти тартуу үчүн, андан кийин спиралдуу коопсуздук тосмосу жайгаштырылат.
