Артыкчылыктар

Бузулууга туруктуу конструкция

Роллеттердин жогорку бузулууга туруктуулугу P3 класстагы экструдирленген профилдердин атайын геометриясы жана күчөтүлгөн багыттоочторунун эсебинен камсыздалат, алар катуу шамал же сокку жүктөмдөрүндө полотнону ишенимдүү кармайт.

Абаны айлантуу жана ички көрүнүш

RHE84GM профилдеринен жасалган торчолуу конструкциясы абанын айлануусун камсыз кылып, роллеттер жабык болгондо да имараттын ичин көрүүгө мүмкүндүк берет, бул соода жана көргөзмө павильондорунда колдонууда өзгөчө маанилүү.

Ламелдердин туруктуу каптамасы

Полотнонун профилдери жана башка роллет компоненттери (багыттоочтор жана коробтор) заманбап порошок менен боёо технологиясы аркылуу боёлуп, узак мөөнөттүү эстетикалык көрүнүштү жана күйгөндүктөн коргоону камсыз кылат.

Дизайн чечимдеринин көп түрдүүлүгү

Роллет профилдеринин кеңири түстөр палитрасы, ошондой эле ар кандай түстөгү жана дизайндагы ламелдерден жасалган аралаш полотнону чогултуу мүмкүнчүлүгү архитектуралык каалаган стилге мыкты ылайыктуу конструкцияны тандоого шарт түзөт.

Ыңгайлуу автоматтык башкаруу

Негизги жабдуу комплектине роллеттерди өчүргүч, алыстан башкаруу пульту же башка түзмөктөр аркылуу башкарууга мүмкүнчүлүк берген ички валдуу электр кыймылдаткычы кирет.

Бузулууга туруктуу конструкция

Абаны айлантуу жана ички көрүнүш

Ламелдердин туруктуу каптамасы

Дизайн чечимдеринин көп түрдүүлүгү

Ыңгайлуу автоматтык башкаруу

Дизайн

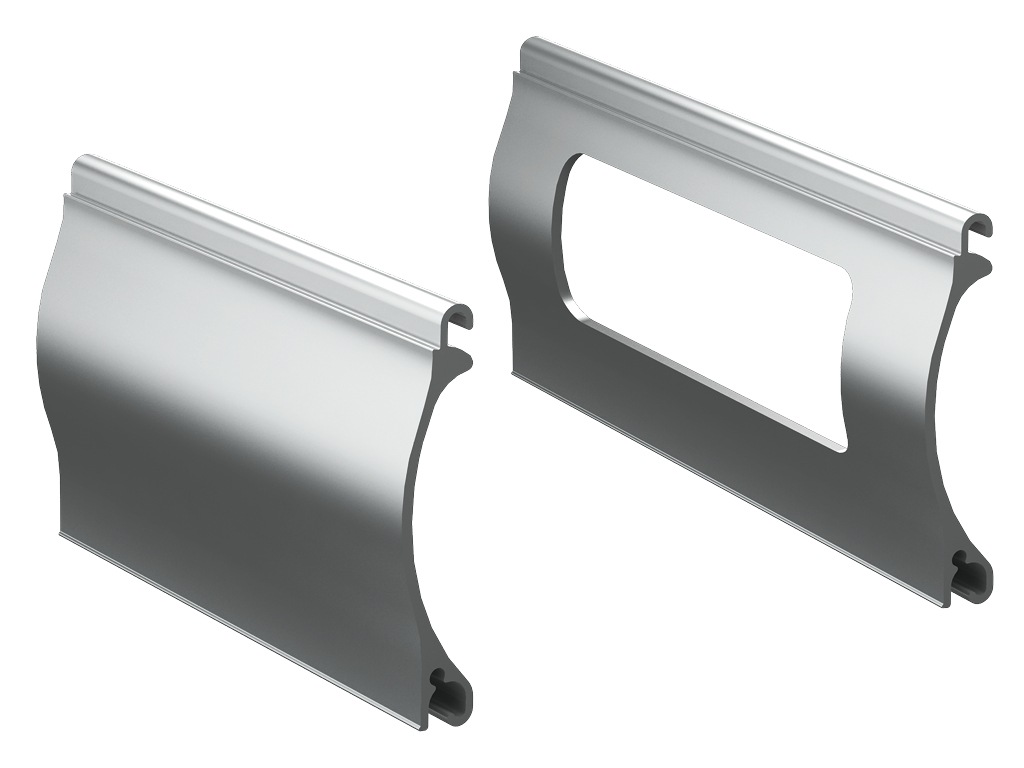

Роллет эшиктер үчүн экструдирленген профилдер

Кошумча түстөр

Негизги түстөр

RHE84 / RHE84GM

Жемчужна-ак (RAL 1013)

Ачык фил сөөгү (RAL 1015)

Саргыч-сүрүлүү (RAL 1019)

Кызгылт-кызыл (RAL 3004)

Транспорт кызыл (RAL 3020)

Темир көк (RAL 5011)

Көк жалбырак (RAL 6009)

Антрацит муар (RAL 7016)

Ачык боз (RAL 7035)

Шоколад түстүү күрөң (RAL 8017)

Саргыч-күрөң (RAL 8019)

Кара терең (RAL 9005)

Ак

Күрөң

Боз

Беж

Күмүштөмө

Комплектация

Базовая комплектация

Дополнительная комплектация

Короб чогултулган абалда. Чет жака капкактары, вал жана капсулалары, башкаруу механизми менен чогултулган коргоочу короб.

Полотно чогултулган абалда. Экструдирленген профилден жасалган полотно, профилдин ажырашын алдын алган чет жака кулпулар менен. Полотно катуу жана торчолуу профильдердин аралашмасы болуп калышы мүмкүн.

Акыркы профиль уплотнитель менен. Акыркы профильге кулпу механизмдерин орнотуу мүмкүнчүлүгү бар.

Уплотнитель кошулган багыттоочу профиль комплекти. Стандарттык жана күчөтүлгөн багыттоочтордун кеңири тандоосу ар кандай өлчөмдөгү проёмдордо орнотулуучу роллет системалары үчүн шамал жүктөмдөрүн жана бузулууга туруктуулук талаптарын эске алуу менен профилдерди тандоого мүмкүндүк берет.

Внутривалдуу электр кыймылдаткычы.

Жабдуулар комплекти бар короб.

Клавиштүү өчүргүч SWB.

Ачкыч-түймө SWM — электр кыймылдаткычты башкаруучу блокко ачкычты буруунун жардамы менен башкаруу командасын берүү үчүн.

Башкаруу блогу CV01 — бир роллетти же роллеттер тобун алыстан башкарууга мүмкүнчүлүк берүүчү.

SMARTROLL башкаруу блогу — DoorHan пульттары аркылуу роллеттердин внутривалдуу электр кыймылдаткычтарын алыстан башкарууга арналган.

Сырттагы радиокабылдагыч DHRE-1 — DoorHan пульту менен башка өндүрүүчүлөрдүн автоматикаларын башкарууга мүмкүнчүлүк берет.

WI-FI модулу — электр кыймылдаткычтарды зымсыз башкаруу (башкаруу сигналы чыгаруу, NO).

GSM-модулу — мобилдик телефондон сигнал кабыл алып, электр кыймылдаткычты иштетүү үчүн башкаруу командасын берүүчү.

TRANSMITTER 4 пульту — төрт автоматташтырылган түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматташтырылган түзүлүштү алыстан башкаруу үчүн.

Коопсуздук фотоселдери PHOTOCELL-N — инфракызыл берүүчү жана кабылдагычтан турат.

Антенналуу жарык берүүчү LED лампа LAMP-PRO.

Техникалык мүнөздөмөлөр

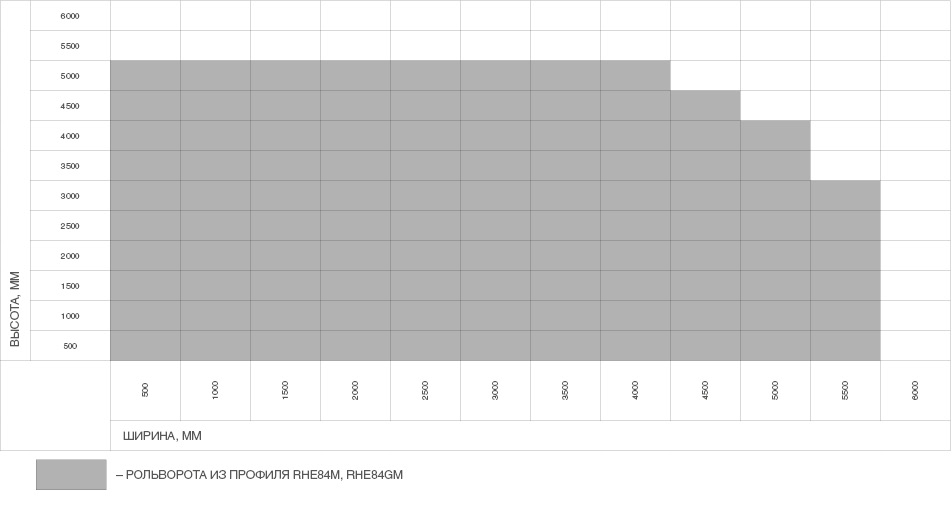

Таблица размеров

Размеры проема

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

1 000–5 000

Ширина проема, мм

1 000–5 500

Максимальная площадь полотна, м²

20,5

Притолока, мм

300 ден баштап (үстүнөн орнотуу)

Пристенки, мм

83 дөн баштап (үстүнөн орнотуу)

Чет жака капкагы RK300, RSK300, RSK330, RK375
Ташуучу подшипник BS32
3а. Багыттоочу ролик RU77 (RV77)
Подшипник BS32
Универсалдык капсула KPU102
Сегиз бурчтуу вал RV102
Коргоочу короб RBN300, RBN330, RBN375
Үстүңкү профиль RH30FM
Внутривалдуу электр кыймылдаткычы
Кыймылдаткычты бекитүүчү пластина BU100K
Багыттоочу профиль RG83MS, RG90M, RG90MS, RG100
Тамга жапкыч PB14
Чет жака кулпу SL84, SLE84
Акыркы профиль RA77EM, RA77KN
Полотно профили RHE84M, RHE84GM
Ачкычтуу өчүргүч SWM, SWK
Клавиштүү өчүргүч SWB, SWH

Параметр	Значение	Примечание
	Экструдирленген катуу профиль RHE84M
Материал	Алюминий
Вес профиля, кг/(п/м)	0,797
Вес профиля, кг/м²	9,6
Количество ламелей на 1 м высоты полотна, шт.	12
Максимальная ширина полотна, м	5,5
Максимальная площадь полотна, м²	20,5
	Экструдирленген торчолуу профиль RHE84GM
Материал	Алюминий
Вес профиля, кг/(п/м)	0,593
Вес профиля, кг/м²	7,11
Количество ламелей на 1 м высоты полотна, шт.	12
Максимальная ширина полотна, м	5,5
Максимальная площадь полотна, м²	20,5

Туура орнотулган жана туура пайдаланылган рольставналар ишенимдүүлүктү жана узак мөөнөттүү иштөө мөөнөтүн камсыздайт. Рольставналардын иштөө мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөргө ылайык болуңуз:

1. Рольставналар жана рольвороттордун монтажы DoorHan концернинин окуудан өткөн квалификациялуу адистери тарабынан жүргүзүлүшү керек.

2. Монтаж иштери DoorHan концернинин монтаждоо көрсөтмөлөрүнө жана техникалык документациясына так ылайык жүргүзүлүшү шарт.

3. Рольставналар жумшак, таңчалыктарсыз жана каршылыксыз ачылышы керек.

4. Конструкцияларды көтөрүү жана түшүрүү үчүн атайын каралган башкаруу каражаттарын гана колдонуу зарыл.

5. Рольставналарды ачууда 100 Н ашык күч колдонууга болбойт.

6. Полотнону бөлүкчө көтөрүү же түшүрүү, өзгөчө чоң (3000×2000 ммден чоң) конструкциялар үчүн сунушталбайт.

7. Механикалык кулпу же тоскоч колдонулганда, кулпу жабык абалда полотнону көтөрүүгө тыюу салынат.

8. Кардан кыймылдаткычы колдонулганда, валды 45° бурчта кармоо керек. EN 12453 же 12604 стандартына ылайык, кол менен колдонууга уруксат берилген күч – 390 Н. Ири рольставналарда авариялык кол кыймылдаткычы (көздөй, кардан) гана жабууга колдонулат.

9. Автоматтык кыймылдаткыч колдонулса, ага тиркелген колдонмо боюнча иштөө керек.

10. Балдарды рольставналарды башкаруу каражаттарына (түймөлөргө, пульттарга) жакындатпоо зарыл.

11. Адамдар жана жаныбарлар рольставналар ачылып же жабылып жатканда алардын иш зонасында болбошу керек.

12. Конструкция иштеп жатканда анын астында болууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

13. Рольставналарга таасир этүүгө, таякчалоого же алардын эркин ачылып-жабылышына тоскоол болууга жол берилбейт.

14. Полотно проёмдо жылып жатканда сырттан кирген буюмдар болбошу керек, анткени бул конструкциянын жабыркашы мүмкүн.

15. Кошумча жабдууларды же аксессуарларды орнотууга, ошондой эле өз алдынча бөлүктөрдү алмаштырууга же жөндөөгө өндүрүүчүнүн консультациясынсыз тыюу салынат (консультация деп документалдуу такталуучу так көйгөйдүн сүрөттөлүшү менен байланышуу каралат).

16. Кышында рольставналардын же рольвороттордун бөлүктөрү музга айланганда, полотнону көтөрүүдөн же түшүрүүдөн мурун музду толук тазалоо максатында конструкциянын четтери боюнча таяк менен катуу бир нече жолу кармоо керек, өзгөчө төмөнкү планканы терезе алдындагы же полдогу жери тазаланган болушу шарт.

17. Рольставналарга жыл сайын кеминде бир жолу техникалык тейлөө жүргүзүлүшү зарыл.

18. Рольставналарды өзүнүн белгиленген максатынан башкача пайдаланганда же өндүрүүчүнүн сунуштаган өлчөмдөрүнөн чоңураак конструкциялар колдонулганда, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жоопкерчилик албайт.

19. Рольставналар же рольвороттор конструкцияларын диагностикалоо жана оңдоо иштери квалификациялуу адистер тарабынан гана жүргүзүлүшү керек.

Упаковка в картон	Характеристики упаковки
Описание	Рольвороттун таңгактоосу аба көпүрчүктүү пленка жана беш катмарлуу ак картондон турат; полотносун жана коробту көпүрчүктүү пленкага ороп, андан соң картон менен курчап, короб пайда болот; картон таңгактын үстү эки катмар стретч-пленка менен капталып, компаниянын логотиби басылган скотч менен бекитилет.
Высота, мм	300–375
Ширина, мм	300–375
Длина, мм	1 000–6 000

Кошумча сүрөттөмө печать

RHE84M катуу профиль жана RHE84GM торчолуу профильден түзүлгөн полотнону аралаштыруу мүмкүнчүлүгү бар

Орнотуу

Способы монтажа

Подготовка строительного объекта

Үстүнөн орнотуу. Үстүнөн орнотуу эң көп кездешүүчү ыкма болуп, ал үчүн куту орнотууга арналган нишаны даярдоо менен байланышкан татаал откосту даярдоого муктаждык жок. Үстүнөн орнотуу түрүндө роллет эшиктер же роллет эшиктердин кутусу проёмдун үстүндө орнотулуп, багыттоочу профилдер анын эки тарабында жайгаштырылат. Жабык роллеттер проёмду толугу менен жаап, дубал бетине дээрлик тегиз жайгашат.

Киргизилүүчү орнотуу. Киргизилүүчү орнотуу роллет эшиктердин же роллет вороттордун бардык элементтерин терезе же эшик проёмунун нишасына жайгаштырууга мүмкүнчүлүк берет. Киргизилүүчү орнотуу учурунда эшик жана терезе орнотуудан карама-каршы багытта ачылышы керек.

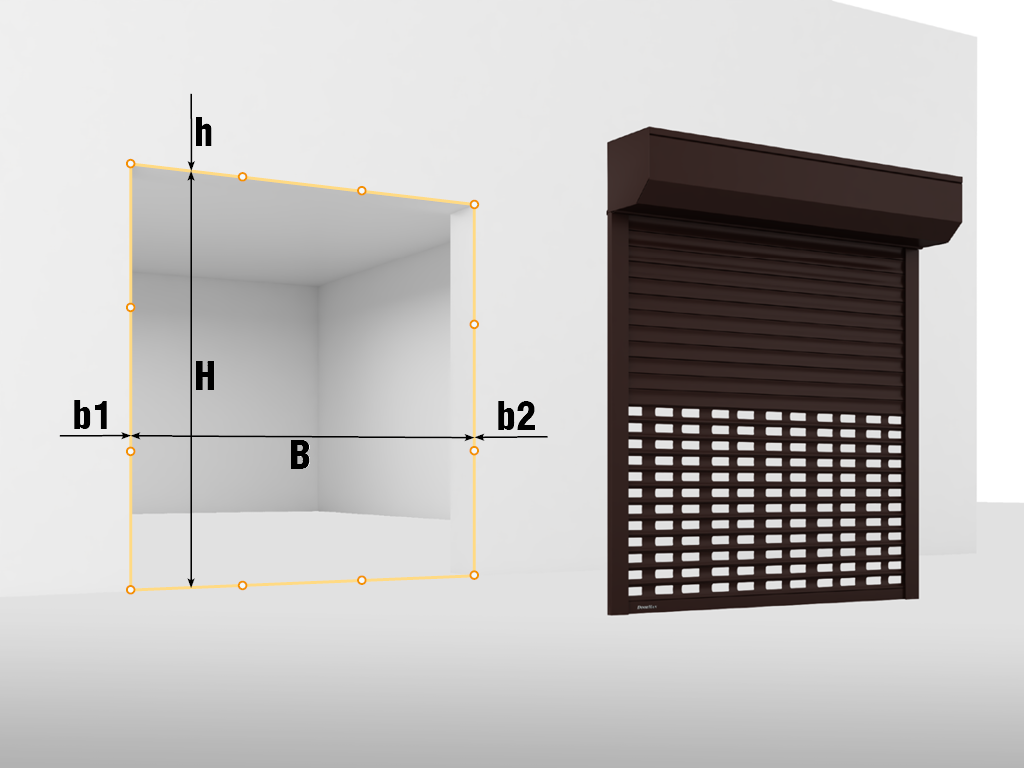

Үстүнөн орнотуу үчүн өлчөө параметрлери: H — проёмдун бийиктиги (максималдуу), мм; B — проёмдун туурасы (максималдуу), мм; h1 — притолоктун бийиктиги (минималдуу), мм; b1 жана b2 — оң жана сол жактагы каптал аралык (минималдуу), мм. Киргизилүүчү орнотуу үчүн өлчөө параметрлери: H — проёмдун бийиктиги (минималдуу), мм; B — проёмдун туурасы (минималдуу), мм. Өлчөө жүргүзүү үчүн рулетка жана курулуш деңгээлин же электрондук өлчөө аспаптарын колдонуу керек. Ар бир параметрди өлчөөдө кеминде үч жерде өлчөө жүргүзүү сунушталат. Киргизилүүчү орнотуу ыкмасы менен жасалчу конструкцияларды орнотуу үчүн проёмдун дубалындагы тегиз эместиктер эске алынып, өлчөмдөр 5–10 ммге кичирээк багытта тууралоону талап кылат.
Даярдалган проёмдор төмөнкү талаптарга жооп бериш керек: проёмдор тик бурчтуу формада болушу керек; проёмдун бетинин жылмакай жана тегиз болушу зарыл, штукатурканын топтолушу жана жаралар болбошу керек; дубал монолиттүү, боштуксуз болушу керек (бетон, металл, катуу кирпич); эгер кирпич боштуктуу болсо, проём металл бурчтук менен бекемделиши сунушталат; конструкциялардын тирешкен ички жана сырткы беттери тегиз, чыкмалар жана ойдуңуларсыз болушу керек; иштөөнүчү беттердин вертикал жана горизонтал абалы метрге 1,5 ммден ашпашы керек, бирок 5 ммден көп болбошу шарт; диагоналдардын айырмасы 5 ммден ашпашы керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Рольставналар жана рольворотторду орнотуу боюнча нускамалар

PDF

Рольставналарды пайдалануу боюнча нускамалар жана кепилдик талону

PDF

Роллет системаларына техникалык тейлөө китеби

PDF

«Алюминий профильдеринен жасалган роллет ставналары» боюнча ылайыктуулук сертификаты

PDF

«Алюминий экструзияланган профильдеринен жасалган жалюзи-рольставналар» боюнча ылайыктуулук сертификаты

PDF

«Рольворот» паспорту

PDF

Экструдирленген RHE84M профилинен жасалган рольвороттун долбоору

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин өндүрүшүндө жасалган роллет системаларынын иштөө гарантиясы изделиени сатып алгандан тартып 1 жылдык мөөнөткө берилет. Климаттык шарттардын, табигый көрүнүштөрдүн, катуу майда бөлүкчөлөрдүн же башка агрессивдүү заттардын таасири, ошондой эле иштетүү процессинде пайда болгон тырмактардан жана сыныктардан улам лак-бояк катмарынын бузулушу учурунда лак-бояк катмарына берилген кепилдик жоюлат.
