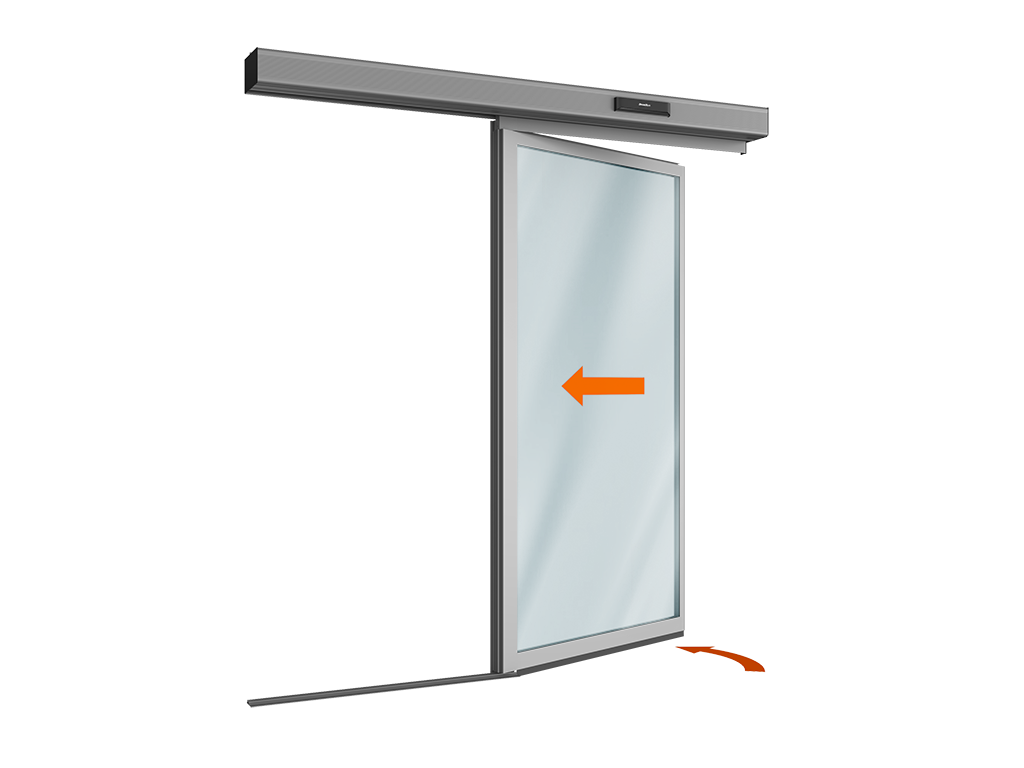

AD-SP кыймылдаткычы үчүн «антипаника» функциясы бар автоматтык сыргыма эшик комплектти (бир «антипаника» канаты менен)

«Антипаника» функциясы (ачылып ачылуу функциясы менен) автоматтык сыргыма эшик ар кандай коммерциялык объекттердин кирүү топторунун ачык жайларына орнотууга ылайыкталган. Мындай объекттерге соода-ойноштук жана бизнес борборлору, ресторандар, кампалар жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук-жарандык башкаруу жайлары кирет. Бул эшиктер адамдар көп өткөн жерлерде, бөлмөдөгү жалгыз эшик болуп, эвакуация учурунда тышка карай ачылып, эвакуациялык чыгуу функциясын аткарууга милдеттүү болгон учурларда сөзсүз колдонулат.
Зона применения:
Медициналык мекемелер
Бейтапканалар менен поликлиникалардын кирүү топтору, операциялык жана стерилдүү зоналар, дарыкана жана лабораториялык жайлар, тез жардам бөлүмдөрү.
Соода объектилери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), жергиликтүү дүкөндөр жана бутиктер, дарыканалар, салондор жана банктардын бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кирүү топтору, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференция залдары жана банкеттик жайлар.
Транспорттук түйүндөр
Аэропорттор, темир жол вокзалдары, автобус станциялары, терминалдар менен күтүүлөр залдары, эвакуациялык чыгуу жолдору жана перрондорго чыгуу.
Өндүрүш жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/тушүрүү зоналары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, кире бериштер.
Артыкчылыктар
Функционалдуулук
Өнүмдү алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүшүн уюштуруу боюнча ар кандай маселелерди чечүүгө шарт түзөт.
Канаттын толтурулушунун ар түрдүүлүгү
Канатты коопсуздук айнегинен 8 же 9 мм калыңдыкта, же 24 мм дубалдуу айнек пакети менен толтурууга мүмкүнчүлүк бар.
Жеңил жыйноо
Уникалдуу кургак туташуу канаттарды жыйноо жана өнүмдү жалпы орнотуу убактын бир кыйла кыскартууга, ошондой эле жарык өтүшүн көбөйтүүгө шарт түзөт.
Конструкциялардын жана продукт класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай ачкыч үчүн оптималдуу конструкцияны тандап алууга мүмкүнчүлүк берет: көтөрмө тумба жана дубалдар жок болгон учурда, дубалдардын туурасы чектелген (жетишсиз) учурда, же бөлмөдөн башка чыгуу жолдору жок болсо.
Ыңгайлуу баа
Металлды үнөмдөө жана профиль системасын оптималдаштыруу аркылуу өнүмдүн баасы ылайыктуу болуп саналат.
Функционалдуулук
Өнүмдү алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүшүн уюштуруу боюнча ар кандай маселелерди чечүүгө шарт түзөт.
Канаттын толтурулушунун ар түрдүүлүгү
Канатты коопсуздук айнегинен 8 же 9 мм калыңдыкта, же 24 мм дубалдуу айнек пакети менен толтурууга мүмкүнчүлүк бар.
Жеңил жыйноо
Уникалдуу кургак туташуу канаттарды жыйноо жана өнүмдү жалпы орнотуу убактын бир кыйла кыскартууга, ошондой эле жарык өтүшүн көбөйтүүгө шарт түзөт.
Конструкциялардын жана продукт класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай ачкыч үчүн оптималдуу конструкцияны тандап алууга мүмкүнчүлүк берет: көтөрмө тумба жана дубалдар жок болгон учурда, дубалдардын туурасы чектелген (жетишсиз) учурда, же бөлмөдөн башка чыгуу жолдору жок болсо.
Ыңгайлуу баа
Металлды үнөмдөө жана профиль системасын оптималдаштыруу аркылуу өнүмдүн баасы ылайыктуу болуп саналат.
Дизайн
Толтуруунун дизайны
Стандарттуу түстөр
Канаттардын эки жагына боёо жасалган. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
Канаттардын эки жагына боёо жасалган. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Режимди которуу дисплей менен (арт. AD-08SP).

Режимди которуу дисплей менен (арт. AD-08SP).

Көнүгүү датчиги (арт. AD-06, 1 даана).

Көнүгүү датчиги (арт. AD-06, 1 даана).

Комбинацияланган кыймыл жана коопсуздук датчиги (арт. AD-34, 1 даана).

Комбинацияланган кыймыл жана коопсуздук датчиги (арт. AD-34, 1 даана).

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын ачуу режими үчүн приводду блоктоону камсыз кылат.

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын ачуу режими үчүн приводду блоктоону камсыз кылат.

Тартуу ролиги (арт. AD-14SP, 1 даана).

Тартуу ролиги (арт. AD-14SP, 1 даана).

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Коробтун капталдык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP приводунда.

Коробтун капталдык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP приводунда.

Приводдук ремень (арт. AD-17, 11 м).

Приводдук ремень (арт. AD-17, 11 м).

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Текстеги төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

Текстеги төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

AD-SP приводуна ылайыктуу короб капкагы менен (арт. AHDS35 2009, 2011, 2012).

AD-SP приводуна ылайыктуу короб капкагы менен (арт. AHDS35 2009, 2011, 2012).

Приводго ылайыктуу рельс тыгыздоочу менен (арт. AHDS35 2010 c AD-29).

Приводго ылайыктуу рельс тыгыздоочу менен (арт. AHDS35 2010 c AD-29).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Канаттын вертикалдык профили, учунда 30 × 35 мм кесилген (арт. AHDS35 0106.FREZ, 1 даана).

Канаттын вертикалдык профили, учунда 30 × 35 мм кесилген (арт. AHDS35 0106.FREZ, 1 даана).

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108, 1 даана).

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108, 1 даана).

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана).

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана).

«Антипаника» үстүнкү горизонталдык профиль (арт. AHDS35 0113, 1 даана).

«Антипаника» үстүнкү горизонталдык профиль (арт. AHDS35 0113, 1 даана).

«Антипаника» төмөнкү горизонталдык профиль (арт. AHDS35 0114, 1 даана).

«Антипаника» төмөнкү горизонталдык профиль (арт. AHDS35 0114, 1 даана).

«Антипаника» табалдырык профили (арт. AHDS35 0111, 2 даана).

«Антипаника» табалдырык профили (арт. AHDS35 0111, 2 даана).

«Антипаника» илгичи (арт. HAP.01, 1 даана) — канаттын үстүнкү илгичи.

«Антипаника» илгичи (арт. HAP.01, 1 даана) — канаттын үстүнкү илгичи.

Чектегич (арт. HAP.02, 1 даана) — канаттын төмөнкү илгичи.

Чектегич (арт. HAP.02, 1 даана) — канаттын төмөнкү илгичи.

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Закладной пластиналар комплекти (арт. AD-100KIT, 1 комплект).

Закладной пластиналар комплекти (арт. AD-100KIT, 1 комплект).

AD-07SP — AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүлөрдөн ишенимдүү коргойт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-07SP — AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүлөрдөн ишенимдүү коргойт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-30 — зымсыз (буурук менен басылган) PUSH баскычы. Кыймылдаткыч датчигинин ордуна кол менен башкаруу үчүн колдонулат (эшикти баскычты басуу менен ачуу).

AD-30 — зымсыз (буурук менен басылган) PUSH баскычы. Кыймылдаткыч датчигинин ордуна кол менен башкаруу үчүн колдонулат (эшикти баскычты басуу менен ачуу).

AD-31 — байланышсыз инфракызыл баскыч. Кыймылдаткыч датчигинин ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта).

AD-31 — байланышсыз инфракызыл баскыч. Кыймылдаткыч датчигинин ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта).

AD-32 — ачкыч менен башкаруу режими которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен башкаруу режими которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме.

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме.

AD-09 — эшик ачкычындагы кошумча коопсуздукту камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик ачкычындагы кошумча коопсуздукту камсыз кылган фотоэлементтер комплекти.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина проема для одностворчатых дверей, мм
700–1 400 («антипаника» канаты)
Ширина проема для двустворчатых дверей, мм
1 000–2 500 («антипаника» канаты)
Высота проема, мм
1 700–2 400
Притолока, мм
Минималдуу 125
  1. Канаттын вертикалдык профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. Толтуруунун калыңдыгы: 8 же 9 мм (штапик менен), 24 мм (штапиксиз)
  5. Ички тыгыздоочу
  6. Сырттагы тыгыздоочу
  7. Ортоңку тыгыздоочу

«Антипаника» функциясы (канаттарды ачуу функциясы менен) эки канаттуу эшик.

«Антипаника» функциясы (канаттарды ачуу функциясы менен) эки канаттуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 000–2 500
H, мм Высота проема 1 700–2 400
Бир канаттуу «Антипаника» эшик (канаттарды ачуу функциясы менен)

Бир канаттуу «Антипаника» эшик (канаттарды ачуу функциясы менен)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700–1 400
H, мм Высота проема 1 700–2 400
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 «Антипаника» канаты
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Бир канаттуу эшик / эки канаттуу эшик / «Антипаника» эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күнүнө 24 саат

1. Электр кыймылдаткыч менен эшик корпусун имараттын ички эмес, көчөнүн тарапка орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу авариялык учурда (электр энергиясы жок болгондо) же жөнгө салуу иштеринде гана жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда күч колдонбоңуз. Канаттарды кескин түрдө түртүп ачууга тыюу салынат.

4. Балдар менен жаныбарлар эшик канаттарынын ачылып-жабуу зонасында узак убакыт бою болбогонун көзөмөлдөңүз.

5. Блоктолгон эшиктерди кол менен күч менен ачууга, канат менен полдун ортосундагы аралыкка манжаларды же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракаттарга алып келиши мүмкүн.

6. Эшик канаттарына өтүп баратканда сокку урбоңуз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшиктин кыймыл зонасында чуркоо же токтоп турууга тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда бөтөлкөлөр, таштандылар же башка бөгөттөр болбошу керек. Бул эшик канаттарынын кыймылын бурмалап, жабышына жана автоматика бузулушуна себеп болушу мүмкүн.

8. Полдогу багыттоочторду жана роликтерди булгануудан коргоңуз, анткени бул канаттардын жылмакай кыймылын бузуп, кыймылдын токтоосуна жана кыймылдаткычтын бузулушуна алып келиши мүмкүн.

9. Автоматтык эшик канаттары эшик проёмунун багыттоочу рельси боюнча ачылуу жана жабылуу циклинде жылмакай жылышы керек, толук ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоз салуу менен.

10. Эшикти фотоэлементтер же инфракызыл шторка сыяктуу коопсуздук элементтери орнотулбаган абалда колдонууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Астыңкы бөлүгүндө пенополистирол блоктору менен жыгач палет. Профильдер гофрокартон барагына оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоодо профилдер көбүк желим менен оролуп, логотип жазылган скотч менен бекитилет. Бир таңгак профилдин салмагы 35 кг ашпайт
Упаковка на палету Характеристики упаковки
Көбүк желимге оролгон профиль топтомдору пенополистиролдон жасалган палетке салынат жана скотч менен бекитилет
Кошумча сүрөттөмө печать

Раздвижки эшиктерди өзүнчө орнотууга да, имараттын фасадына же кире бериш топтомуна интеграциялоого да болот.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин коробун ачкычка орнотуу
Автоматтык эшиктин коробун ачкычка орнотуу
Телескопиялык эшиктин коробун ачкычка орнотуу
Телескопиялык эшиктин коробун ачкычка орнотуу
  1. Ачкычтын параметрлери:
    Н — ачкычтын бийиктиги (таза полдон ачкычтын жогору жагына чейинки аралык);
    В — ачкычтын туурасы (ачкычтын сол жээктен оң жээгине чейинки аралык);
    h — көтөрмө тумбанын бийиктиги (ачкычтын жогору жагынан түшмө чатына чейинки аралык).
    Көтөрмө тумба менен ачкычтын туурасы жана бийиктиги боюнча өлчөө кеминде эки жерден жүргүзүлөт. Натыйжалуу өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечектеги ишенимдүү иштеши үчүн бөлмөнүн ачкычын даярдоо зарыл. Ачкычтын тазалыгына байланыштуу төмөнкү талаптар белгиленет: Ачкыч тик бурчтук формасында болушу керек. Окутуу беттеринин жылмакай жана тегиз болушу зарыл, штукатурка калдыксыз жана жараксыз болушу керек. Полдун бетинин тегиз, горизонталдуу, чыкчылдарсыз жана түшүүлөрсүз болушу керек. 1 метрге 1 мм чейин бурмаланууга жол берилет. Вертикалдык жана горизонталдык беттер 1 метрге 1 мм чейин бурмаланууга жол берилген тегиздикте болушу керек. Эгер ачкыч талаптардан четтенип даярдалса, өлчөмдөрдү алуу жана монтаж баштоодон мурун бул четтөөлөрдү жоюу керек. Көтөрмө тумба жана каптал дубалдар бир түстө болушу шарт. Ачкычты ороп турган конструкция капитальдуу, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

AD-SP кыймылдаткычы бар автоматтык раздвижки эшик боюнча нускамалар

AD-SP-TELESCOPE кыймылдаткычы бар телескоптук эшик боюнча нускамалар

Автоматтык/телескоптук эшиктердин жеңилдетилген створкаларын чогултуу боюнча нускамалар

«Антипаника» функциясы менен автоматтык эшиктердин створкаларын (распахивание функциясы) чогултуу боюнча нускамалар

Фрамуга жана автоматтык эшик кошулган конструкцияларды чогултуу боюнча нускамалар

AD-34 кыймылдаткыч жана коопсуздук бириктирилген датчигин жөндөө боюнча нускамалар

Проемди даярдоо жана монтаждоо боюнча талаптар

Автоматтык раздвижки эшик / AD-SP жана AD-SP-TELESCOPE кыймылдаткычтарынын паспорту

Алюминий профилинин шайкештигин тастыктаган сертификат

Автоматтык эшиктер үчүн кыймылдаткычтардын шайкештиги боюнча декларация

Негизги створканын профильдери жана комплектүүлөрү каталогу (архив)

Жарык створкалуу автоматтык эшик үчүн профильдер жана комплектүүлөр каталогу

Жарык створкалуу телескоптук эшик үчүн профильдер жана комплектүүлөр каталогу

«Антипаника» функциясы бар автоматтык эшик үчүн профильдер жана комплектүүлөр каталогу

Кепилдик милдеттенмелери печать

Кардарга системанын комплектациясына эксплуатация шарттары сакталган учурда жүктөө мөөнөтүнөн тартып 2 жылдык кепилдик берилет.

Жаңы буюмдар
AD-30 зымсыз (муруттук) баскычы кол менен эшикти ачууга башкаруу үчүн колдонулат жана таза бөлмөлөрдө (операциялык бөлүмдөр жана лабораториялар), ошондой эле кеңсе жана соода жайларында колдонулат.

AD-30 зымсыз (муруттук) баскычы кол менен эшикти ачууга башкаруу үчүн колдонулат жана таза бөлмөлөрдө (операциялык бөлүмдөр жана лабораториялар), ошондой эле кеңсе жана соода жайларында колдонулат.

AD-34 датчиги — айкалышкан типтеги түзүлүш, бир корпуска микротолкундуу кыймылдаткыч-радар жана инфракызыл бар экендигин аныктоочу перде кирет. Бул датчик AD-SP кыймылдаткычы бар автоматтык раздвижки эшиктин курамында орнотулганда, коопсуздукту камсыз кылуучу эки фотоэлементтин ордуна же кошумча катары иштей алат.

AD-34 датчиги — айкалышкан типтеги түзүлүш, бир корпуска микротолкундуу кыймылдаткыч-радар жана инфракызыл бар экендигин аныктоочу перде кирет. Бул датчик AD-SP кыймылдаткычы бар автоматтык раздвижки эшиктин курамында орнотулганда, коопсуздукту камсыз кылуучу эки фотоэлементтин ордуна же кошумча катары иштей алат.

Дизайн
Толтуруунун дизайны
Канаттардын эки жагына боёо жасалган. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
Канаттардын эки жагына боёо жасалган. 8, 9 жана 24 мм калыңдыктагы ар кандай түрдөгү толтуруулар колдонулат
Стандарттуу түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Режимди которуу дисплей менен (арт. AD-08SP).

Режимди которуу дисплей менен (арт. AD-08SP).

Көнүгүү датчиги (арт. AD-06, 1 даана).

Көнүгүү датчиги (арт. AD-06, 1 даана).

Комбинацияланган кыймыл жана коопсуздук датчиги (арт. AD-34, 1 даана).

Комбинацияланган кыймыл жана коопсуздук датчиги (арт. AD-34, 1 даана).

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын ачуу режими үчүн приводду блоктоону камсыз кылат.

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын ачуу режими үчүн приводду блоктоону камсыз кылат.

Тартуу ролиги (арт. AD-14SP, 1 даана).

Тартуу ролиги (арт. AD-14SP, 1 даана).

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Каретка комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Коробтун капталдык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP приводунда.

Коробтун капталдык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP приводунда.

Приводдук ремень (арт. AD-17, 11 м).

Приводдук ремень (арт. AD-17, 11 м).

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Текстеги төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

Текстеги төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

AD-SP приводуна ылайыктуу короб капкагы менен (арт. AHDS35 2009, 2011, 2012).

AD-SP приводуна ылайыктуу короб капкагы менен (арт. AHDS35 2009, 2011, 2012).

Приводго ылайыктуу рельс тыгыздоочу менен (арт. AHDS35 2010 c AD-29).

Приводго ылайыктуу рельс тыгыздоочу менен (арт. AHDS35 2010 c AD-29).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Канаттын вертикалдык профили, учунда 30 × 35 мм кесилген (арт. AHDS35 0106.FREZ, 1 даана).

Канаттын вертикалдык профили, учунда 30 × 35 мм кесилген (арт. AHDS35 0106.FREZ, 1 даана).

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108, 1 даана).

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108, 1 даана).

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана).

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана).

«Антипаника» үстүнкү горизонталдык профиль (арт. AHDS35 0113, 1 даана).

«Антипаника» үстүнкү горизонталдык профиль (арт. AHDS35 0113, 1 даана).

«Антипаника» төмөнкү горизонталдык профиль (арт. AHDS35 0114, 1 даана).

«Антипаника» төмөнкү горизонталдык профиль (арт. AHDS35 0114, 1 даана).

«Антипаника» табалдырык профили (арт. AHDS35 0111, 2 даана).

«Антипаника» табалдырык профили (арт. AHDS35 0111, 2 даана).

«Антипаника» илгичи (арт. HAP.01, 1 даана) — канаттын үстүнкү илгичи.

«Антипаника» илгичи (арт. HAP.01, 1 даана) — канаттын үстүнкү илгичи.

Чектегич (арт. HAP.02, 1 даана) — канаттын төмөнкү илгичи.

Чектегич (арт. HAP.02, 1 даана) — канаттын төмөнкү илгичи.

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Закладной пластиналар комплекти (арт. AD-100KIT, 1 комплект).

Закладной пластиналар комплекти (арт. AD-100KIT, 1 комплект).

Дополнительная комплектация
AD-07SP — AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүлөрдөн ишенимдүү коргойт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-07SP — AD-SP приводуна арналган электромеханикалык кулпу, уруксатсыз кирүүлөрдөн ишенимдүү коргойт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы электр энергиясы жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-30 — зымсыз (буурук менен басылган) PUSH баскычы. Кыймылдаткыч датчигинин ордуна кол менен башкаруу үчүн колдонулат (эшикти баскычты басуу менен ачуу).

AD-30 — зымсыз (буурук менен басылган) PUSH баскычы. Кыймылдаткыч датчигинин ордуна кол менен башкаруу үчүн колдонулат (эшикти баскычты басуу менен ачуу).

AD-31 — байланышсыз инфракызыл баскыч. Кыймылдаткыч датчигинин ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта).

AD-31 — байланышсыз инфракызыл баскыч. Кыймылдаткыч датчигинин ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта).

AD-32 — ачкыч менен башкаруу режими которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен башкаруу режими которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме.

AD-34 — комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме.

AD-09 — эшик ачкычындагы кошумча коопсуздукту камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик ачкычындагы кошумча коопсуздукту камсыз кылган фотоэлементтер комплекти.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

KALESB-1K — ачкычсыз, айлантуучу кол менен коштолгон орнотулган кулпу.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Ширина проема для одностворчатых дверей, мм
700–1 400 («антипаника» канаты)
Ширина проема для двустворчатых дверей, мм
1 000–2 500 («антипаника» канаты)
Высота проема, мм
1 700–2 400
Притолока, мм
Минималдуу 125
Конструкция
  1. Канаттын вертикалдык профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. Толтуруунун калыңдыгы: 8 же 9 мм (штапик менен), 24 мм (штапиксиз)
  5. Ички тыгыздоочу
  6. Сырттагы тыгыздоочу
  7. Ортоңку тыгыздоочу
Стандартные конструктивные решения

«Антипаника» функциясы (канаттарды ачуу функциясы менен) эки канаттуу эшик.

«Антипаника» функциясы (канаттарды ачуу функциясы менен) эки канаттуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 000–2 500
H, мм Высота проема 1 700–2 400
Бир канаттуу «Антипаника» эшик (канаттарды ачуу функциясы менен)

Бир канаттуу «Антипаника» эшик (канаттарды ачуу функциясы менен)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700–1 400
H, мм Высота проема 1 700–2 400
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 «Антипаника» канаты
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Бир канаттуу эшик / эки канаттуу эшик / «Антипаника» эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күнүнө 24 саат
Условия эксплуатации продукции

1. Электр кыймылдаткыч менен эшик корпусун имараттын ички эмес, көчөнүн тарапка орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу авариялык учурда (электр энергиясы жок болгондо) же жөнгө салуу иштеринде гана жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда күч колдонбоңуз. Канаттарды кескин түрдө түртүп ачууга тыюу салынат.

4. Балдар менен жаныбарлар эшик канаттарынын ачылып-жабуу зонасында узак убакыт бою болбогонун көзөмөлдөңүз.

5. Блоктолгон эшиктерди кол менен күч менен ачууга, канат менен полдун ортосундагы аралыкка манжаларды же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракаттарга алып келиши мүмкүн.

6. Эшик канаттарына өтүп баратканда сокку урбоңуз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшиктин кыймыл зонасында чуркоо же токтоп турууга тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда бөтөлкөлөр, таштандылар же башка бөгөттөр болбошу керек. Бул эшик канаттарынын кыймылын бурмалап, жабышына жана автоматика бузулушуна себеп болушу мүмкүн.

8. Полдогу багыттоочторду жана роликтерди булгануудан коргоңуз, анткени бул канаттардын жылмакай кыймылын бузуп, кыймылдын токтоосуна жана кыймылдаткычтын бузулушуна алып келиши мүмкүн.

9. Автоматтык эшик канаттары эшик проёмунун багыттоочу рельси боюнча ачылуу жана жабылуу циклинде жылмакай жылышы керек, толук ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоз салуу менен.

10. Эшикти фотоэлементтер же инфракызыл шторка сыяктуу коопсуздук элементтери орнотулбаган абалда колдонууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Астыңкы бөлүгүндө пенополистирол блоктору менен жыгач палет. Профильдер гофрокартон барагына оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоодо профилдер көбүк желим менен оролуп, логотип жазылган скотч менен бекитилет. Бир таңгак профилдин салмагы 35 кг ашпайт
Упаковка на палету Характеристики упаковки
Көбүк желимге оролгон профиль топтомдору пенополистиролдон жасалган палетке салынат жана скотч менен бекитилет
Кошумча сүрөттөмө

Раздвижки эшиктерди өзүнчө орнотууга да, имараттын фасадына же кире бериш топтомуна интеграциялоого да болот.

Орнотуу
Способы монтажа
Автоматтык эшиктин коробун ачкычка орнотуу
Автоматтык эшиктин коробун ачкычка орнотуу
Телескопиялык эшиктин коробун ачкычка орнотуу
Телескопиялык эшиктин коробун ачкычка орнотуу
Подготовка строительного объекта
  1. Ачкычтын параметрлери:
    Н — ачкычтын бийиктиги (таза полдон ачкычтын жогору жагына чейинки аралык);
    В — ачкычтын туурасы (ачкычтын сол жээктен оң жээгине чейинки аралык);
    h — көтөрмө тумбанын бийиктиги (ачкычтын жогору жагынан түшмө чатына чейинки аралык).
    Көтөрмө тумба менен ачкычтын туурасы жана бийиктиги боюнча өлчөө кеминде эки жерден жүргүзүлөт. Натыйжалуу өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечектеги ишенимдүү иштеши үчүн бөлмөнүн ачкычын даярдоо зарыл. Ачкычтын тазалыгына байланыштуу төмөнкү талаптар белгиленет: Ачкыч тик бурчтук формасында болушу керек. Окутуу беттеринин жылмакай жана тегиз болушу зарыл, штукатурка калдыксыз жана жараксыз болушу керек. Полдун бетинин тегиз, горизонталдуу, чыкчылдарсыз жана түшүүлөрсүз болушу керек. 1 метрге 1 мм чейин бурмаланууга жол берилет. Вертикалдык жана горизонталдык беттер 1 метрге 1 мм чейин бурмаланууга жол берилген тегиздикте болушу керек. Эгер ачкыч талаптардан четтенип даярдалса, өлчөмдөрдү алуу жана монтаж баштоодон мурун бул четтөөлөрдү жоюу керек. Көтөрмө тумба жана каптал дубалдар бир түстө болушу шарт. Ачкычты ороп турган конструкция капитальдуу, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Кепилдик милдеттенмелери

Кардарга системанын комплектациясына эксплуатация шарттары сакталган учурда жүктөө мөөнөтүнөн тартып 2 жылдык кепилдик берилет.

Документация
Инструкции

AD-SP кыймылдаткычы бар автоматтык раздвижки эшик боюнча нускамалар

AD-SP-TELESCOPE кыймылдаткычы бар телескоптук эшик боюнча нускамалар

Автоматтык/телескоптук эшиктердин жеңилдетилген створкаларын чогултуу боюнча нускамалар

«Антипаника» функциясы менен автоматтык эшиктердин створкаларын (распахивание функциясы) чогултуу боюнча нускамалар

Фрамуга жана автоматтык эшик кошулган конструкцияларды чогултуу боюнча нускамалар

AD-34 кыймылдаткыч жана коопсуздук бириктирилген датчигин жөндөө боюнча нускамалар

Проемди даярдоо жана монтаждоо боюнча талаптар

Паспорта и сертификаты

Автоматтык раздвижки эшик / AD-SP жана AD-SP-TELESCOPE кыймылдаткычтарынын паспорту

Алюминий профилинин шайкештигин тастыктаган сертификат

Автоматтык эшиктер үчүн кыймылдаткычтардын шайкештиги боюнча декларация

Чертежи

Негизги створканын профильдери жана комплектүүлөрү каталогу (архив)

Жарык створкалуу автоматтык эшик үчүн профильдер жана комплектүүлөр каталогу

Жарык створкалуу телескоптук эшик үчүн профильдер жана комплектүүлөр каталогу

«Антипаника» функциясы бар автоматтык эшик үчүн профильдер жана комплектүүлөр каталогу

Буйрутма бериңиз
