AD-SP приводу үчүн автоматтык сырма эшик комплекти (бир кыймылдуу жана бир кыймылсыз «антипаника» канаттары менен)

«Антипаника» автоматтык сырма эшик (канатты толук ачуу функциясы менен) адамдардын өтүү жыштыгы жогору болгон коммерциялык объекттердин кире бериш оюктарына орнотууга ылайыкталган, мисалы, соода-эс алуучу жана бизнес борборлору, ресторандар, кампалар жана өндүрүш комплекселери, медициналык мекемелер, коомдук жана турак жайлык объекттер. Мындай эшиктер адамдар өтүүчү жерлерде, эшик бөлмөдөгү жалгыз кире берүүчү орун болуп, эвакуация учурунда канаттарды тышка ачуу функциясын аткарышы керек болгон жерлерде өзгөчө мааниге ээ. Стандарттык «антипаника» эшиктерден тышкары, тышка ачуу функциясы бар эшиктер — кыймылдуу жана кыймылсыз канаттары менен — чоң көлөмдөгү жүктөрдү же транспорт каражаттарын өткөрүү үчүн өтүүнүн туурасын көбөйтүүгө мүмкүнчүлүк берет.
Зона применения:
Медицина мекемелери
Оорукана жана поликлиникалардын кире бериш топтору, операциялык жана стерилдүү зоналар, дарыканалар жана лабораториялык бөлмөлөр, тез жардам бөлүмдөрү.
Соода объекттери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), турак жай жакындагы дүкөндөр жана бутиктер, дарыканалар, салондор жана банктардын бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш топтору, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик мейкиндиктер.
Транспорттук түйүндөр
Аэропорттор, темир жол вокзалдары, авто бекеттер, терминалдарга жана күтүлүүчү залдарга кирүүчү эшиктер, эвакуациялык чыгыштар жана перрондорго чыгыштар.
Өндүрүш жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/жүктү түшүрүү зоналары, өндүрүштүк жана администрациялык бөлмөлөрдү бөлүү, өтүүчү пункттар.
Артыкчылыктар
Функционалдуулук
Өндүрүмдү алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштуруу боюнча каалаган тапшырманы чечүүгө мүмкүндүк берет.
Иштирүүчү барактын толтурулушунун ар түрдүүлүгү
Иштирүүчү баракты 8 же 9 мм калыңдыктагы коопсуз айнек менен же 24 мм айнек пакети менен толтурууга мүмкүнчүлүк.
Жеңил монтаждоо
Уникалдуу «сухар» бирикмеси барактарды чогултуу жана изделүүнү толук монтаждоо убактысын олуттуу кыскартууга, ошондой эле жарык ачык аймакты көбөйтүүгө мүмкүндүк берет.
Конструкциялардын жана өндүрүштүк класстардын ар түрдүүлүгү
Бул артыкчылык ар кандай өтмөктөр үчүн оптималдуу конструкцияны тандап алууга мүмкүндүк берет: үстүнкү балка жана дубал жаны жок болгондо, дубал жандарына кеңдик жетишсиз болгондо, же башка чыгыш жолдору болбогондо.
Жөнөкөй баа / Байланышкан баа
Металл колдонууну азайтуу жана профиль системасын оптималдаштыруу аркасында изделүүнүн баасы жагымдуу болуп саналат.
Функционалдуулук
Өндүрүмдү алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштуруу боюнча каалаган тапшырманы чечүүгө мүмкүндүк берет.
Иштирүүчү барактын толтурулушунун ар түрдүүлүгү
Иштирүүчү баракты 8 же 9 мм калыңдыктагы коопсуз айнек менен же 24 мм айнек пакети менен толтурууга мүмкүнчүлүк.
Жеңил монтаждоо
Уникалдуу «сухар» бирикмеси барактарды чогултуу жана изделүүнү толук монтаждоо убактысын олуттуу кыскартууга, ошондой эле жарык ачык аймакты көбөйтүүгө мүмкүндүк берет.
Конструкциялардын жана өндүрүштүк класстардын ар түрдүүлүгү
Бул артыкчылык ар кандай өтмөктөр үчүн оптималдуу конструкцияны тандап алууга мүмкүндүк берет: үстүнкү балка жана дубал жаны жок болгондо, дубал жандарына кеңдик жетишсиз болгондо, же башка чыгыш жолдору болбогондо.
Жөнөкөй баа / Байланышкан баа
Металл колдонууну азайтуу жана профиль системасын оптималдаштыруу аркасында изделүүнүн баасы жагымдуу болуп саналат.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Барактардын эки тараптуу боёлушу. Толтуруунун 8, 9 жана 24 мм калыңдыгындагы ар кандай түрлөрү.
Барактардын эки тараптуу боёлушу. Толтуруунун 8, 9 жана 24 мм калыңдыгындагы ар кандай түрлөрү.
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP)

Электродвигатeль (арт. AD-01SP)

Контроллер (арт. AD-03SP)

Контроллер (арт. AD-03SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Козголоң сенсору (арт. AD-06, 1 даана)

Козголоң сенсору (арт. AD-06, 1 даана)

Козголоң жана коопсуздук сенсорунун айкалыштырылган комплекти (арт. AD-34, 1 даана)

Козголоң жана коопсуздук сенсорунун айкалыштырылган комплекти (арт. AD-34, 1 даана)

Фотосенсорлор комплекти (арт. AD-09, 1 даана), эшиктин барактарын ачуу режиминде кыймылдаткычты блоктоо үчүн

Фотосенсорлор комплекти (арт. AD-09, 1 даана), эшиктин барактарын ачуу режиминде кыймылдаткычты блоктоо үчүн

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP кыймылдаткычында

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP кыймылдаткычында

Коробтун жандык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPта

Коробтун жандык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPта

Кыймылдаткыч курулушун узарган ремень (арт. AD-17, 11 м)

Кыймылдаткыч курулушун узарган ремень (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP кыймылдаткычында

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP кыймылдаткычында

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Таштоочу төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Таштоочу төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Короб жана капкак (арт. AHDS35 2009, 2011, 2012) AD-SP кыймылдаткычы үчүн

Короб жана капкак (арт. AHDS35 2009, 2011, 2012) AD-SP кыймылдаткычы үчүн

Рельс жана уплотнитель (арт. AHDS35 2010 c AD-29) AD-SP кыймылдаткычы үчүн

Рельс жана уплотнитель (арт. AHDS35 2010 c AD-29) AD-SP кыймылдаткычы үчүн

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана)

Вертикалдык барак профили, учунда 30 × 35 мм кесим (арт. AHDS35 0106.FREZ, 1 даана)

Вертикалдык барак профили, учунда 30 × 35 мм кесим (арт. AHDS35 0106.FREZ, 1 даана)

Горизонталдык барак профили 64 × 35 мм (арт. AHDS35 0108, 1 даана)

Горизонталдык барак профили 64 × 35 мм (арт. AHDS35 0108, 1 даана)

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана)

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана)

«Антипаника» горизонталдык жогорку профиль (арт. AHDS35 0113, 1 даана)

«Антипаника» горизонталдык жогорку профиль (арт. AHDS35 0113, 1 даана)

«Антипаника» горизонталдык төмөнкү профиль (арт. AHDS35 0114, 1 даана)

«Антипаника» горизонталдык төмөнкү профиль (арт. AHDS35 0114, 1 даана)

«Антипаника» порог профили (арт. AHDS35 0111, 2 даана)

«Антипаника» порог профили (арт. AHDS35 0111, 2 даана)

«Антипаника» багана (арт. HAP.01, 1 даана) — барактын жогорку баганасы

«Антипаника» багана (арт. HAP.01, 1 даана) — барактын жогорку баганасы

Чектөөчү (арт. HAP.02, 1 даана) — барактын төмөнкү баганасы

Чектөөчү (арт. HAP.02, 1 даана) — барактын төмөнкү баганасы

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46)

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46)

Киргизилген табактар комплекти (арт. AD-100KIT, 1 комплект)

Киргизилген табактар комплекти (арт. AD-100KIT, 1 комплект)

AD-07SP — электромеханикалык кулпу AD-SP кыймылдаткычы үчүн, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE кыймылдаткычы үчүн.

AD-07SP — электромеханикалык кулпу AD-SP кыймылдаткычы үчүн, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE кыймылдаткычы үчүн.

AD-27 — аккумулятордук батарея (көчүмдүгү 2,0 Аh), эшиктин сырттан кубаттуулук жок кезде 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-27 — аккумулятордук батарея (көчүмдүгү 2,0 Аh), эшиктин сырттан кубаттуулук жок кезде 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-30 — зымсыз (чуңкур баскычы) PUSH. Козголоң сенсору ордуна эшикти кол менен башкаруу үчүн колдонулат (баскычы менен эшикти ачуу).

AD-30 — зымсыз (чуңкур баскычы) PUSH. Козголоң сенсору ордуна эшикти кол менен башкаруу үчүн колдонулат (баскычы менен эшикти ачуу).

AD-31 — контактсиз инфракызыл баскычы. Козголоң сенсору ордуна эшикти контактсиз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-31 — контактсиз инфракызыл баскычы. Козголоң сенсору ордуна эшикти контактсиз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдерди которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдерди которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — козголоң жана коопсуздук сенсорунун айкалышкан комплекти. Бир корпусунда микротолкундуу радар жана өтмөктөгү инфракызыл коопсуздук пердеси камтылган.

AD-34 — козголоң жана коопсуздук сенсорунун айкалышкан комплекти. Бир корпусунда микротолкундуу радар жана өтмөктөгү инфракызыл коопсуздук пердеси камтылган.

AD-09 — фотосенсорлор комплекти, эшиктин өтмөгүндө кошумча коопсуздукту камсыз кылат.

AD-09 — фотосенсорлор комплекти, эшиктин өтмөгүндө кошумча коопсуздукту камсыз кылат.

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина прохода, мм
700–1 400
Ширина проема, мм
1 400–2 800
Высота проема, мм
1 700–2 400
Притолока, мм
Эң аз 125
  1. Барактын вертикалдык профили
  2. Барактын горизонталдык профили
  3. Штапик
  4. Толтуруусу 8 же 9 мм (штапик менен), 24 мм (штапиксиз)
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Борбордук уплотнитель

Эки барактуу «Антипаника» эшик (барактарын ачуу функциясы менен)

Эки барактуу «Антипаника» эшик (барактарын ачуу функциясы менен)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 000–2 500
H, мм Высота проема 1 700–2 400
Бир барактуу «Антипаника» эшик (баракты ачуу функциясы менен).

Бир барактуу «Антипаника» эшик (баракты ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700–1 400
H, мм Высота проема 1 700–2 400

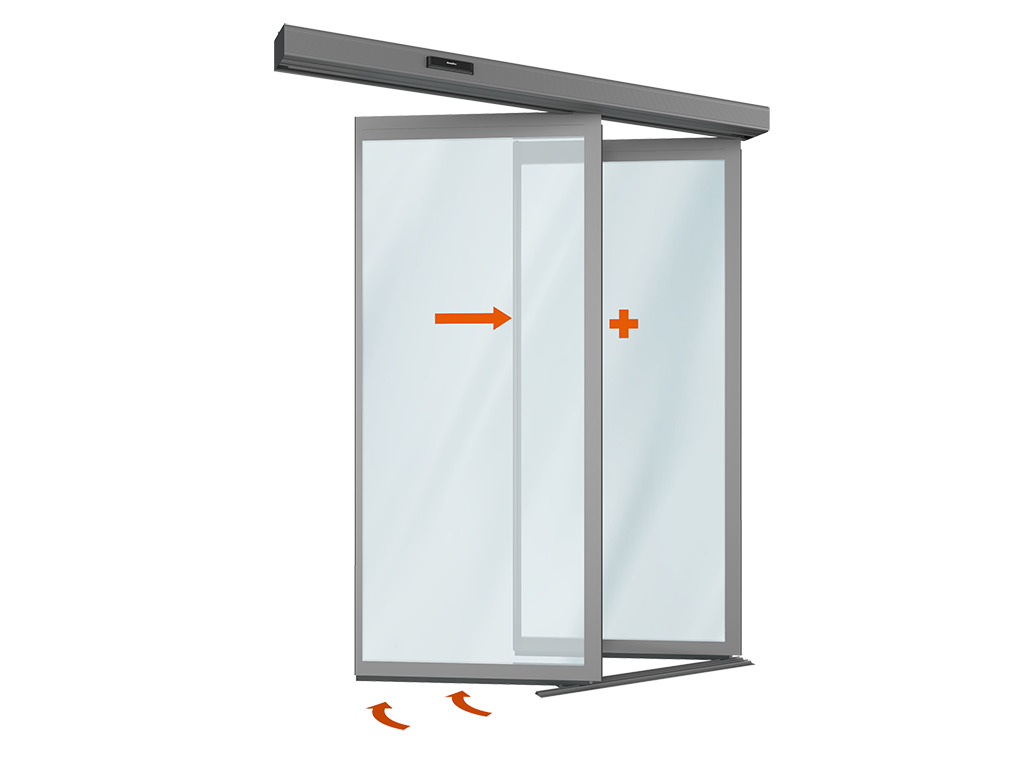

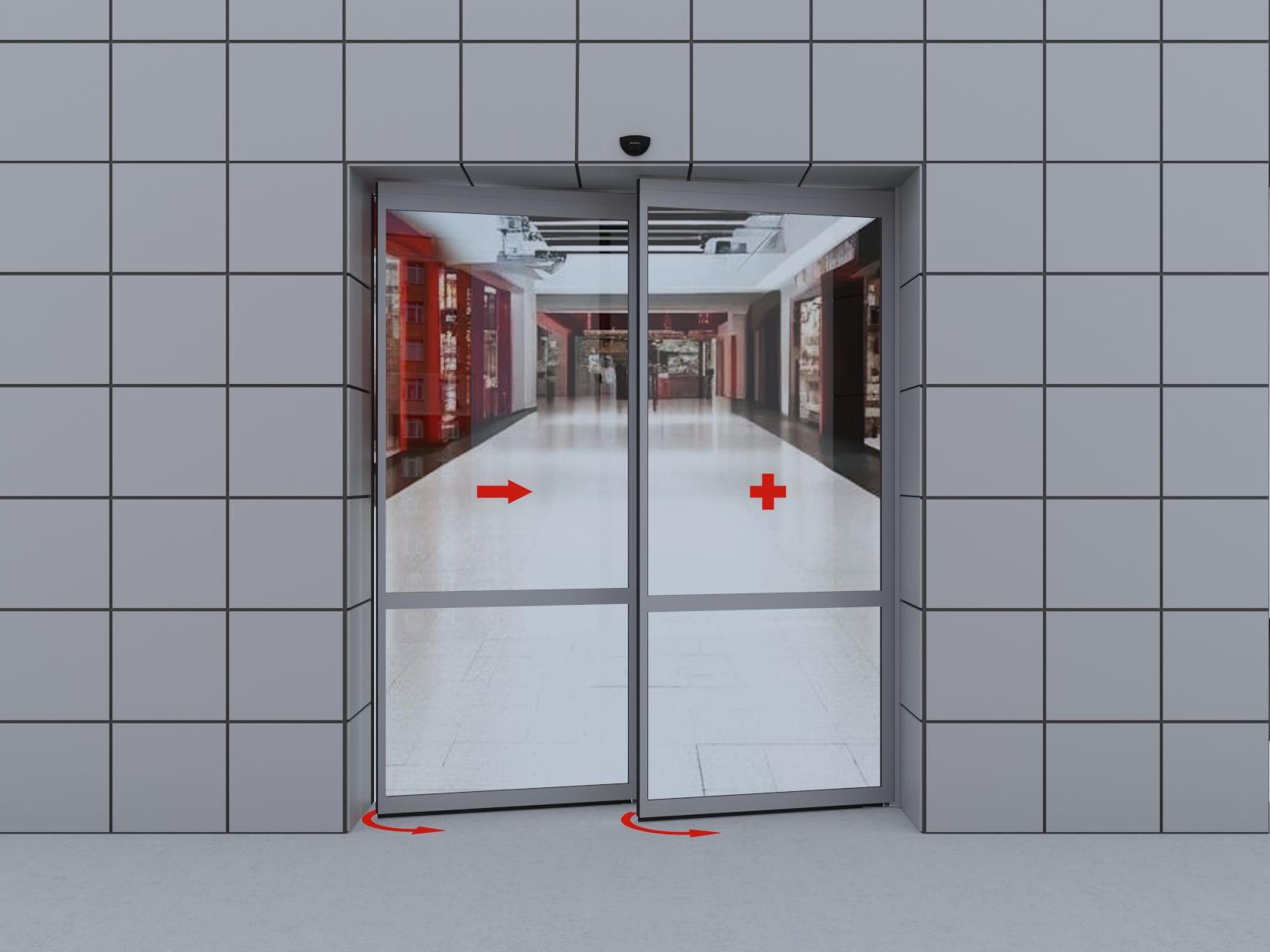

Бир барактуу «Антипаника» эшик (бир кыймылдуу жана бир кыймылсыз барак, баракты ачуу функциясы менен).

Бир барактуу «Антипаника» эшик (бир кыймылдуу жана бир кыймылсыз барак, баракты ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
W, мм Ширина прохода 700–1 400
B, мм Ширина проема 1 400–2 800
H, мм Высота проема 1 700–2 400
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 «Антипаника» барак
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Бир барактуу эшик / эки барактуу эшик / «Антипаника» эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24 саат иштейт

1. Эшиктин коробун электродвигатель менен бөлмөнүн сырткы жагынан, көчө тарабынан орнотууга катуу тыюу салынат.

2. Эшиктин барактарын кол менен ачуу жана жабуу тек гана авариялык учурда (электр кубаты жок кезде) же настройка иштерин жүргүзүүдө жүргүзүлөт.

3. Эшиктин барактарын кол менен ачып-жабууда күчтүү аракет көрсөтпөгө тийиш. Барактарды кескин түрдө ачууга тыюу салынат.

4. Балдар жана жаныбарлар эшиктин барактарын ачуу/жабуу аймагында узак убакыт болбошун көзөмөлдөңүз.

5. Барактар блоктолгон учурда аларды кол менен жылдырууга аракет кылууга, бармактарды же башка предметтерди кыймылдагы барак менен полдун ортосундагы боштукка салып көрүүгө катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Барактарга өтүп жатканда сокку беришке болбойт жана алардын ачылышын же жабылышын тосууга аракет кылбоо керек. Эшиктин барактарынын аймагында чуркоо же туруу тыюу салынат.

7. Барактар кыймылдаган учурда алардын жолунда эч кандай чет предметтер же таштандылар болбошун көзөмөлдөңүз: алар барактарды бурмалоого, тосколдугуна жана автоматтык механизмдин бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочуларга жана кареткалардын роликтерине булганууга жол бербеңиз, анткени бул барактарды жылмакай жылдырууга тоскоолдук жаратып, электродвигательдин иштен чыгышына себеп болушу мүмкүн.

9. Автоматтык эшиктин барактары ачуу/жабуу циклында өтмөк боюна багыттоочу рельс боюнча жылмакай жылышы керек, жана барактар толугу менен ачылган же жабылган абалга жеткенде тормоз менен токтотулушу зарыл.

10. Эшикти өтмөккө фотоэлементтер же ИК-шторка сыяктуу коопсуздук элементтери орнотулбастан колдонууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Төмөн жагында пенопласт блоктору бар жыгач поддон. Профилдер гофрленген кагаз менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгак профилдерди аба көбүктүү пленка менен ороп, логосу бар скотч менен бекиткендей көрүнөт. Бир таңгактагы профилдердин салмагы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Аба көбүктүү пленкага оролгон профиль пачкалары пенопласттан жасалган поддонго жайгаштырылып, скотч менен бекитилет
Кошумча сүрөттөмө печать

Сүрүлүүчү эшиктерди өз алдынча орнотууга же имараттын фасадына же кире бериш тобуна интеграциялоого болот.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин коробасын өтмөккө монтаждоо
Автоматтык эшиктин коробасын өтмөккө монтаждоо
Телескоптук эшиктин коробасын өтмөккө монтаждоо
Телескоптук эшиктин коробасын өтмөккө монтаждоо
  1. Өтмөктүн параметрлери:
    Н — өтмөктүн бийиктиги (таза полдон өтмөктүн үстүнө чейинки аралык);
    В — өтмөктүн туурасы (сол жээгинен оң жээгине чейинки аралык);
    h — үстүнкү балканын бийиктиги (өтмөктүн үстүнөн түшпөс жапкычка чейинки аралык).
    Үстүнкү балканын, өтмөктүн туурасын жана бийиктигин өлчөө минимум эки жерде жүргүзүлөт. Жыйынтыктык өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу монтаждоо жана анын келечектеги иштешин ишенимдүү камсыздоо үчүн, бөлмөнүн өтмөгүн даярдоо зарыл. Өтмөктүн тазалыгына төмөнкү талаптар коюлат:
    Өтмөк төрт бурчтуу формада болушу керек.
    Чектик беттердин беттик каптамасы тегиз жана жылмакай, штукатурка калдыктары жана жарыктарсыз болушу керек.
    Полдун беттик көрүнүшү тегиз, горизонталдуу, чыгып кеткен жана кирип кеткен жерлерсиз болушу керек. 1 мге чейин 1 мм чегинде бузулууларга уруксат берилет.
    Вертикалдык жана горизонталдык беттер тегиз болушу керек, 1 мге чейин 1 мм чегинде бузулууларга жол берилет.
    Эгерде өтмөктөр көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтажды баштоодон мурун бул бузулуулар жоюлушу керек.
    Үстүнкү балка жана дубал жаны бир түз планда болушу керек.
    Өтмөктүн чектик каптамасы негизги конструкция, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

AD-SP кыймылдаткычтуу автоматтык жылма эшиктин колдонмо нускамасы

AD-SP-TELESCOPE кыймылдаткычтуу телескоптук эшиктин колдонмо нускамасы

Автоматтык/телескоптук эшиктердин жеңил фрамугаларын чогултуу нускамасы

Автоматтык эшиктердин «антипаника» (ачылуу функциясы менен) фрамугаларын чогултуу нускамасы

Фрамуга жана автоматтык эшиктен турган конструкцияларды чогултуу нускамасы

AD-34 кыймыл жана коопсуздук сенсорун орнотуу жана жөндөө нускамасы

Ачылыш аянтын даярдоо жана монтаждоо талаптары

Автоматтык сүрүлүүчү эшик / AD-SP / AD-SP-TELESCOPE кыймылдаткыч паспорту

Алюминий профилинин шайкештик сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтардын шайкештиги боюнча декларация

Базалык барак үчүн профиль жана комплекттер каталогу (архив)

Жарык барактар менен автоматтык эшик үчүн профиль жана комплекттер каталогу

Жарык барактар менен телескоптук эшик үчүн профиль жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профиль жана комплекттер каталогу

Кепилдик милдеттенмелери печать

Сатып алуучуга системанын комплектациясына кепилдик 2 жылга берилет, ал жөнгө салынган колдонуу шарттары сакталганда эсептен чыгарылат.

Жаңы буюмдар
AD-30 зымсыз ( билек менен иштөөчү) баскыч кол менен эшикти ачуу үчүн колдонулат жана ал таза жайларда (операция бөлмөлөрү жана лабораториялык блоктор), ошондой эле офистик жана соода жайларында колдонууга ылайыктуу.

AD-30 зымсыз ( билек менен иштөөчү) баскыч кол менен эшикти ачуу үчүн колдонулат жана ал таза жайларда (операция бөлмөлөрү жана лабораториялык блоктор), ошондой эле офистик жана соода жайларында колдонууга ылайыктуу.

AD-34 сенсору — аралаш типтеги түзмөк болуп, бир корпустун ичинде микротолкундуу кыймылдаткыч-радар сенсору жана инфракызыл катышуу челеги камтылган. Сенсор автоматтык AD-SP кыймылдаткычтуу жылма эшиктин курамында орнотулганда, ал коопсуздук фотоэлементтеринин жупунун ордуна же алар менен бирге иштей алат.

AD-34 сенсору — аралаш типтеги түзмөк болуп, бир корпустун ичинде микротолкундуу кыймылдаткыч-радар сенсору жана инфракызыл катышуу челеги камтылган. Сенсор автоматтык AD-SP кыймылдаткычтуу жылма эшиктин курамында орнотулганда, ал коопсуздук фотоэлементтеринин жупунун ордуна же алар менен бирге иштей алат.

Дизайн
Толтуруунун дизайны
Барактардын эки тараптуу боёлушу. Толтуруунун 8, 9 жана 24 мм калыңдыгындагы ар кандай түрлөрү.
Барактардын эки тараптуу боёлушу. Толтуруунун 8, 9 жана 24 мм калыңдыгындагы ар кандай түрлөрү.
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP)

Электродвигатeль (арт. AD-01SP)

Контроллер (арт. AD-03SP)

Контроллер (арт. AD-03SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Режимдерди дисплей менен которгуч (арт. AD-08SP)

Козголоң сенсору (арт. AD-06, 1 даана)

Козголоң сенсору (арт. AD-06, 1 даана)

Козголоң жана коопсуздук сенсорунун айкалыштырылган комплекти (арт. AD-34, 1 даана)

Козголоң жана коопсуздук сенсорунун айкалыштырылган комплекти (арт. AD-34, 1 даана)

Фотосенсорлор комплекти (арт. AD-09, 1 даана), эшиктин барактарын ачуу режиминде кыймылдаткычты блоктоо үчүн

Фотосенсорлор комплекти (арт. AD-09, 1 даана), эшиктин барактарын ачуу режиминде кыймылдаткычты блоктоо үчүн

Тартуу ролиги (арт. AD-14SP, 1 даана)

Тартуу ролиги (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP кыймылдаткычында

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP кыймылдаткычында

Коробтун жандык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPта

Коробтун жандык капкактары комплекти (арт. AD-16SP, 2 даана) AD-SPта

Кыймылдаткыч курулушун узарган ремень (арт. AD-17, 11 м)

Кыймылдаткыч курулушун узарган ремень (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP кыймылдаткычында

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP кыймылдаткычында

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Таштоочу төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Таштоочу төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана)

Короб жана капкак (арт. AHDS35 2009, 2011, 2012) AD-SP кыймылдаткычы үчүн

Короб жана капкак (арт. AHDS35 2009, 2011, 2012) AD-SP кыймылдаткычы үчүн

Рельс жана уплотнитель (арт. AHDS35 2010 c AD-29) AD-SP кыймылдаткычы үчүн

Рельс жана уплотнитель (арт. AHDS35 2010 c AD-29) AD-SP кыймылдаткычы үчүн

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана)

Вертикалдык барак профили, учунда 30 × 35 мм кесим (арт. AHDS35 0106.FREZ, 1 даана)

Вертикалдык барак профили, учунда 30 × 35 мм кесим (арт. AHDS35 0106.FREZ, 1 даана)

Горизонталдык барак профили 64 × 35 мм (арт. AHDS35 0108, 1 даана)

Горизонталдык барак профили 64 × 35 мм (арт. AHDS35 0108, 1 даана)

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана)

«Антипаника» вертикалдык профиль (арт. AHDS35 0112, 1 даана)

«Антипаника» горизонталдык жогорку профиль (арт. AHDS35 0113, 1 даана)

«Антипаника» горизонталдык жогорку профиль (арт. AHDS35 0113, 1 даана)

«Антипаника» горизонталдык төмөнкү профиль (арт. AHDS35 0114, 1 даана)

«Антипаника» горизонталдык төмөнкү профиль (арт. AHDS35 0114, 1 даана)

«Антипаника» порог профили (арт. AHDS35 0111, 2 даана)

«Антипаника» порог профили (арт. AHDS35 0111, 2 даана)

«Антипаника» багана (арт. HAP.01, 1 даана) — барактын жогорку баганасы

«Антипаника» багана (арт. HAP.01, 1 даана) — барактын жогорку баганасы

Чектөөчү (арт. HAP.02, 1 даана) — барактын төмөнкү баганасы

Чектөөчү (арт. HAP.02, 1 даана) — барактын төмөнкү баганасы

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46)

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46)

Киргизилген табактар комплекти (арт. AD-100KIT, 1 комплект)

Киргизилген табактар комплекти (арт. AD-100KIT, 1 комплект)

Дополнительная комплектация
AD-07SP — электромеханикалык кулпу AD-SP кыймылдаткычы үчүн, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE кыймылдаткычы үчүн.

AD-07SP — электромеханикалык кулпу AD-SP кыймылдаткычы үчүн, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE кыймылдаткычы үчүн.

AD-27 — аккумулятордук батарея (көчүмдүгү 2,0 Аh), эшиктин сырттан кубаттуулук жок кезде 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-27 — аккумулятордук батарея (көчүмдүгү 2,0 Аh), эшиктин сырттан кубаттуулук жок кезде 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-30 — зымсыз (чуңкур баскычы) PUSH. Козголоң сенсору ордуна эшикти кол менен башкаруу үчүн колдонулат (баскычы менен эшикти ачуу).

AD-30 — зымсыз (чуңкур баскычы) PUSH. Козголоң сенсору ордуна эшикти кол менен башкаруу үчүн колдонулат (баскычы менен эшикти ачуу).

AD-31 — контактсиз инфракызыл баскычы. Козголоң сенсору ордуна эшикти контактсиз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-31 — контактсиз инфракызыл баскычы. Козголоң сенсору ордуна эшикти контактсиз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдерди которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режимдерди которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — козголоң жана коопсуздук сенсорунун айкалышкан комплекти. Бир корпусунда микротолкундуу радар жана өтмөктөгү инфракызыл коопсуздук пердеси камтылган.

AD-34 — козголоң жана коопсуздук сенсорунун айкалышкан комплекти. Бир корпусунда микротолкундуу радар жана өтмөктөгү инфракызыл коопсуздук пердеси камтылган.

AD-09 — фотосенсорлор комплекти, эшиктин өтмөгүндө кошумча коопсуздукту камсыз кылат.

AD-09 — фотосенсорлор комплекти, эшиктин өтмөгүндө кошумча коопсуздукту камсыз кылат.

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

KALESB-1K — айлантуу менен бирге орнотулган жыгач ригелдүү кулпу (ачкычы жок).

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Ширина прохода, мм
700–1 400
Ширина проема, мм
1 400–2 800
Высота проема, мм
1 700–2 400
Притолока, мм
Эң аз 125
Конструкция
  1. Барактын вертикалдык профили
  2. Барактын горизонталдык профили
  3. Штапик
  4. Толтуруусу 8 же 9 мм (штапик менен), 24 мм (штапиксиз)
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Борбордук уплотнитель
Стандартные конструктивные решения

Эки барактуу «Антипаника» эшик (барактарын ачуу функциясы менен)

Эки барактуу «Антипаника» эшик (барактарын ачуу функциясы менен)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 000–2 500
H, мм Высота проема 1 700–2 400
Бир барактуу «Антипаника» эшик (баракты ачуу функциясы менен).

Бир барактуу «Антипаника» эшик (баракты ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700–1 400
H, мм Высота проема 1 700–2 400
Бир барактуу «Антипаника» эшик (бир кыймылдуу жана бир кыймылсыз барак, баракты ачуу функциясы менен).

Бир барактуу «Антипаника» эшик (бир кыймылдуу жана бир кыймылсыз барак, баракты ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
W, мм Ширина прохода 700–1 400
B, мм Ширина проема 1 400–2 800
H, мм Высота проема 1 700–2 400
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 «Антипаника» барак
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Бир барактуу эшик / эки барактуу эшик / «Антипаника» эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24 саат иштейт
Условия эксплуатации продукции

1. Эшиктин коробун электродвигатель менен бөлмөнүн сырткы жагынан, көчө тарабынан орнотууга катуу тыюу салынат.

2. Эшиктин барактарын кол менен ачуу жана жабуу тек гана авариялык учурда (электр кубаты жок кезде) же настройка иштерин жүргүзүүдө жүргүзүлөт.

3. Эшиктин барактарын кол менен ачып-жабууда күчтүү аракет көрсөтпөгө тийиш. Барактарды кескин түрдө ачууга тыюу салынат.

4. Балдар жана жаныбарлар эшиктин барактарын ачуу/жабуу аймагында узак убакыт болбошун көзөмөлдөңүз.

5. Барактар блоктолгон учурда аларды кол менен жылдырууга аракет кылууга, бармактарды же башка предметтерди кыймылдагы барак менен полдун ортосундагы боштукка салып көрүүгө катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Барактарга өтүп жатканда сокку беришке болбойт жана алардын ачылышын же жабылышын тосууга аракет кылбоо керек. Эшиктин барактарынын аймагында чуркоо же туруу тыюу салынат.

7. Барактар кыймылдаган учурда алардын жолунда эч кандай чет предметтер же таштандылар болбошун көзөмөлдөңүз: алар барактарды бурмалоого, тосколдугуна жана автоматтык механизмдин бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочуларга жана кареткалардын роликтерине булганууга жол бербеңиз, анткени бул барактарды жылмакай жылдырууга тоскоолдук жаратып, электродвигательдин иштен чыгышына себеп болушу мүмкүн.

9. Автоматтык эшиктин барактары ачуу/жабуу циклында өтмөк боюна багыттоочу рельс боюнча жылмакай жылышы керек, жана барактар толугу менен ачылган же жабылган абалга жеткенде тормоз менен токтотулушу зарыл.

10. Эшикти өтмөккө фотоэлементтер же ИК-шторка сыяктуу коопсуздук элементтери орнотулбастан колдонууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Төмөн жагында пенопласт блоктору бар жыгач поддон. Профилдер гофрленген кагаз менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгак профилдерди аба көбүктүү пленка менен ороп, логосу бар скотч менен бекиткендей көрүнөт. Бир таңгактагы профилдердин салмагы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Аба көбүктүү пленкага оролгон профиль пачкалары пенопласттан жасалган поддонго жайгаштырылып, скотч менен бекитилет
Кошумча сүрөттөмө

Сүрүлүүчү эшиктерди өз алдынча орнотууга же имараттын фасадына же кире бериш тобуна интеграциялоого болот.

Орнотуу
Способы монтажа
Автоматтык эшиктин коробасын өтмөккө монтаждоо
Автоматтык эшиктин коробасын өтмөккө монтаждоо
Телескоптук эшиктин коробасын өтмөккө монтаждоо
Телескоптук эшиктин коробасын өтмөккө монтаждоо
Подготовка строительного объекта
  1. Өтмөктүн параметрлери:
    Н — өтмөктүн бийиктиги (таза полдон өтмөктүн үстүнө чейинки аралык);
    В — өтмөктүн туурасы (сол жээгинен оң жээгине чейинки аралык);
    h — үстүнкү балканын бийиктиги (өтмөктүн үстүнөн түшпөс жапкычка чейинки аралык).
    Үстүнкү балканын, өтмөктүн туурасын жана бийиктигин өлчөө минимум эки жерде жүргүзүлөт. Жыйынтыктык өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу монтаждоо жана анын келечектеги иштешин ишенимдүү камсыздоо үчүн, бөлмөнүн өтмөгүн даярдоо зарыл. Өтмөктүн тазалыгына төмөнкү талаптар коюлат:
    Өтмөк төрт бурчтуу формада болушу керек.
    Чектик беттердин беттик каптамасы тегиз жана жылмакай, штукатурка калдыктары жана жарыктарсыз болушу керек.
    Полдун беттик көрүнүшү тегиз, горизонталдуу, чыгып кеткен жана кирип кеткен жерлерсиз болушу керек. 1 мге чейин 1 мм чегинде бузулууларга уруксат берилет.
    Вертикалдык жана горизонталдык беттер тегиз болушу керек, 1 мге чейин 1 мм чегинде бузулууларга жол берилет.
    Эгерде өтмөктөр көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтажды баштоодон мурун бул бузулуулар жоюлушу керек.
    Үстүнкү балка жана дубал жаны бир түз планда болушу керек.
    Өтмөктүн чектик каптамасы негизги конструкция, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Кепилдик милдеттенмелери

Сатып алуучуга системанын комплектациясына кепилдик 2 жылга берилет, ал жөнгө салынган колдонуу шарттары сакталганда эсептен чыгарылат.

Документация
Инструкции

AD-SP кыймылдаткычтуу автоматтык жылма эшиктин колдонмо нускамасы

AD-SP-TELESCOPE кыймылдаткычтуу телескоптук эшиктин колдонмо нускамасы

Автоматтык/телескоптук эшиктердин жеңил фрамугаларын чогултуу нускамасы

Автоматтык эшиктердин «антипаника» (ачылуу функциясы менен) фрамугаларын чогултуу нускамасы

Фрамуга жана автоматтык эшиктен турган конструкцияларды чогултуу нускамасы

AD-34 кыймыл жана коопсуздук сенсорун орнотуу жана жөндөө нускамасы

Ачылыш аянтын даярдоо жана монтаждоо талаптары

Паспорта и сертификаты

Автоматтык сүрүлүүчү эшик / AD-SP / AD-SP-TELESCOPE кыймылдаткыч паспорту

Алюминий профилинин шайкештик сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтардын шайкештиги боюнча декларация

Чертежи

Базалык барак үчүн профиль жана комплекттер каталогу (архив)

Жарык барактар менен автоматтык эшик үчүн профиль жана комплекттер каталогу

Жарык барактар менен телескоптук эшик үчүн профиль жана комплекттер каталогу

«Антипаника» автоматтык эшик үчүн профиль жана комплекттер каталогу

Буйрутма бериңиз
