DoorHan өнөр жайлык бүктөлүүчү, жылып ачылуучу жана ачылуучу эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Дарбазалар чоң өлчөмдөгү ачкычтарды (кенендиги 30 000 ммге чейин жана бийиктиги 10 000 ммге чейин) жабуу үчүн орнотууга ылайыктуу: складдык жана гараждык комплекстерде, авто-транспорттук деполордо, учактар үчүн ангарларда жана башка жерлерде.

Зона применения:

Чоң ачкычтары бар өнөр жай объектилери

Тяжелөөнөр жай машиностроение, металл иштетүү, ТЭЦ жана энергетикалык комплекстер, мунай-газ тармагынын ишканалары — кең ачкычтар үчүн төмөнкү багыттоочу менен жылдыруучу өнөр жай дарбазалары.

Складдык жана логистикалык комплекстер

Фураларды жүктөө жана түшүрүү терминалдары, логистикалык парктар, бөлүштүрүү борборлору — складдар жана логистикалык хабдар үчүн металл дарбазалар.

Агроөнөр жай комплекстер

Агро-техникалык ангаралар, элеваторлор, дан сактоочу жайлар, фермалар, уулуу заттар үчүн складдар — агроөнөр жай ишканалары жана мал чарбалык комплекстер үчүн жылдыруучу дарбазалар.

Чоң жана кичи авиация үчүн ангарлар

Аэропорттордогу ангарлар, жеке терминалдар, авиациялык базалар — авиациялык объекттер жана ангарлар үчүн төмөнкү багыттоочу менен жылдыруучу дарбазалар.

монтаж менен заказ берүү

Артыкчылыктар

Роликтүү негиздин ишенимдүүлүгү

Жогорку сапаттагы болоттон жасалган роликтүү негиз кийимдерге аз кирип, бул дарбазанын ишенимдүүлүгүн жогорулатат.

Жел жүктөрүнө туруктуулук

Төмөнкү багыттоочу бар экендиги, дарбазаларды жогорку жел жүктөрү бар объекттерге орнотууга мүмкүнчүлүк берет жана 30 метрге чейин ачкычтарды жабууга мүмкүнчүлүк берет.

Иштөө аянтынын үнөмдөлүшү

Дарбазаны орнотуу имараттын ичинде жана сыртында жүргүзүлө алат; ачылганда полотно фасад боюнча жылжыйт, бул иштөө аянтын кыйла үнөмдөөгө мүмкүндүк берет.

Дарбазанын узак мөөнөттүү иштөө мөөнөтү

Күчөтүлгөн болоттон жасалган комплектация дарбазанын ишенимдүүлүгүн жана узак мөөнөттүү иштөө мөөнөтүн камсыздайт.

Роликтүү негиздин ишенимдүүлүгү

Жел жүктөрүнө туруктуулук

Иштөө аянтынын үнөмдөлүшү

Дарбазанын узак мөөнөттүү иштөө мөөнөтү

Дизайн

Сэндвич-панелдин беттик катмары

Түстөр

Тегиз

RAL 9003 (ак, стандарттуу)

RAL 8014 (күрөң)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бургундия)

RAL 9006 (күмүш)

RAL 1014 (беж)

RAL 7004 (боз)

RAL картасына ылайык стандарттуу эмес түс

Комплектация

Базовая комплектация

Дополнительная комплектация

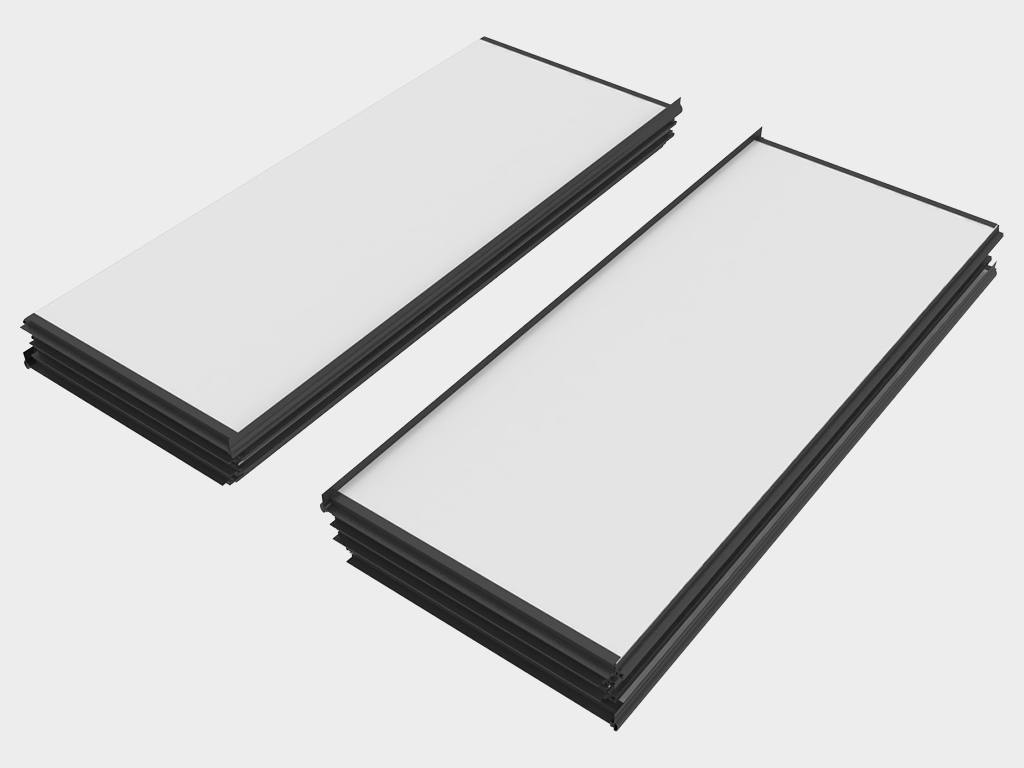

Полотно толук топтомо келтирилет (болат сэндвич панелдери, илгичтер, роликтер, резина менен мөөр басуучулар).

Болат жогорку багыттоочу.

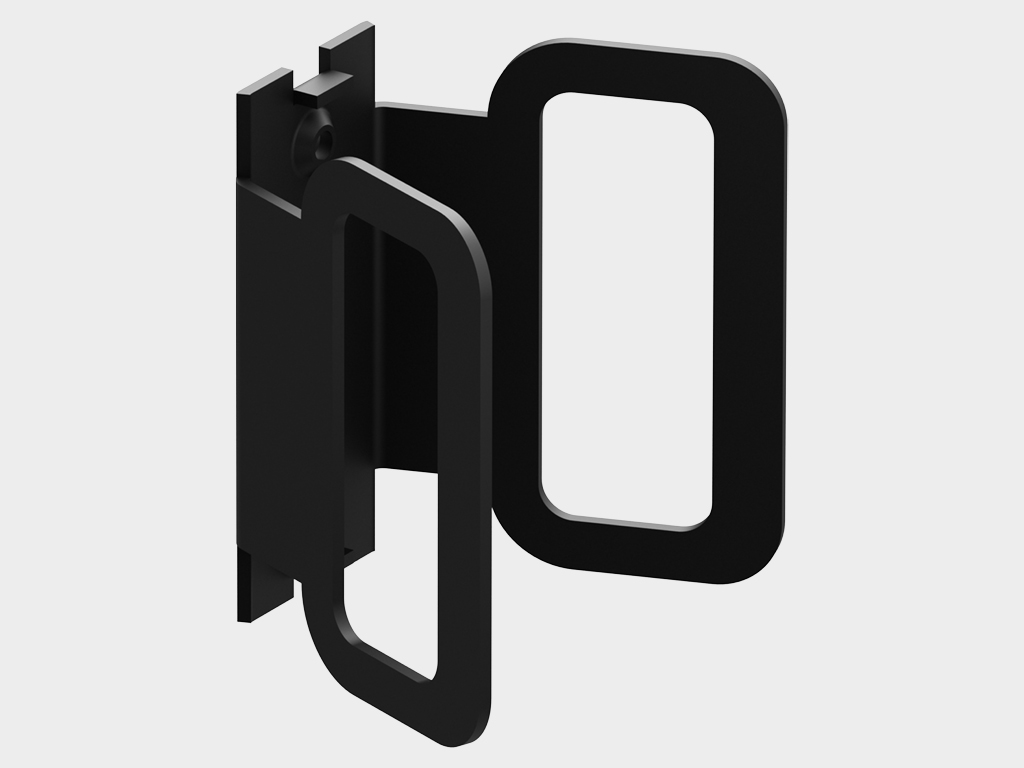

Колдонуучу чыңалуу.

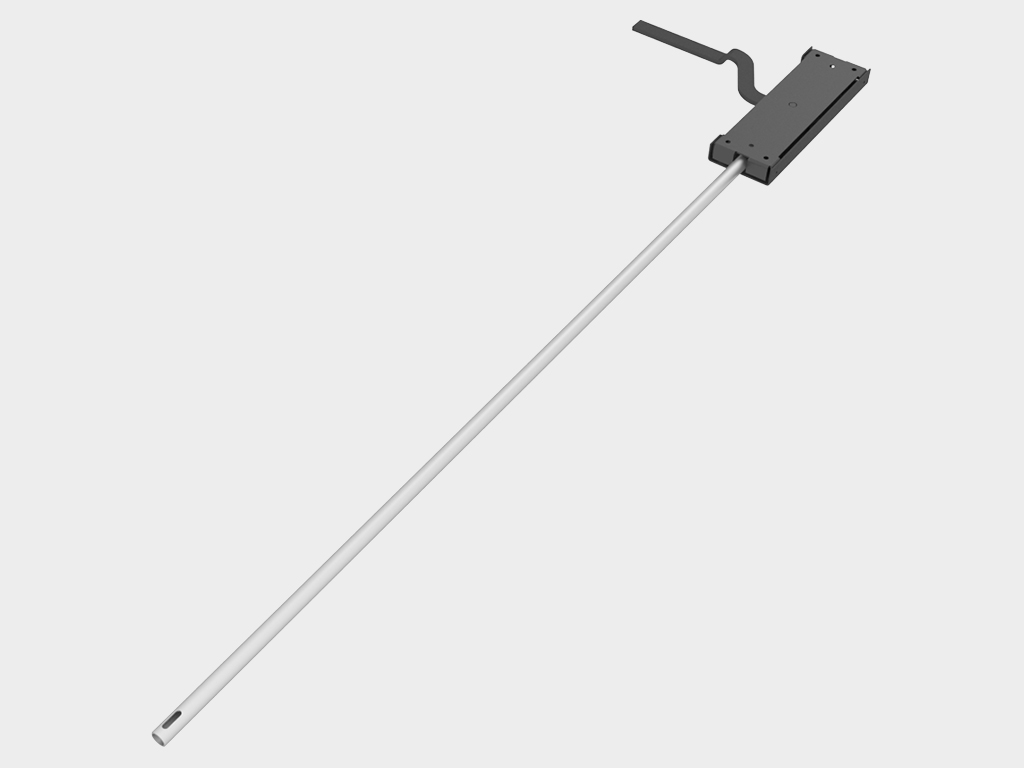

Ригельди бекитүү механизмдери.

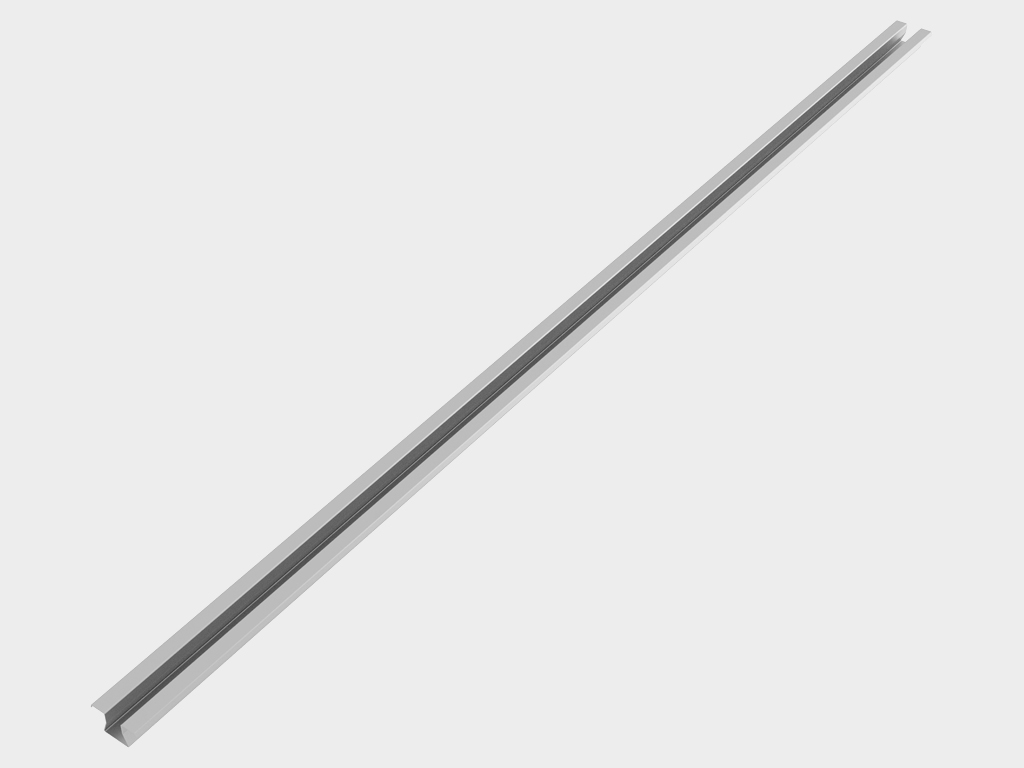

Болат төмөнкү багыттоочу.

Полотно топтомо түрүндө камтылган, панелдер бири-бирине илгичтер менен туташтырылат. Полотно топтомунун айланасына пенопласт бурчтары орнотулат. Андан кийин топтом аба көпүрөсү бар пленка менен оролгон. Полотно жана багыттоочулар жыгач тосмолор менен чектелет.

Калитка алюминий рамкада. Стандарттуу түстөр – RAL 9005 (кара).

Алюминий рамкадагы терезе, 3 мм калыңдыктагы айкын поликарбонат менен толтурулган. Стандарттуу түстөр – RAL 9005 (кара).

Вентиляция тору. Стандарттуу түс – RAL 9003 (ак).

Төмөнкү багыттоочу жылытуу кабели.

SHAFT-120 же SHAFT-200 жетектөөчү. Проемдун аянтына жараша тандалат.

PHOTOCELL-PRO, инфракызыл жиберүүчү жана кабыл алуучу бөлүктөрдөн турган, асимметричный проемдор үчүн иштөөчү беспроводной коопсуздук фотоэлементи, бурулуш тактасынан турат.

KEYSWITCH-N ачкыч баскычы, автоматтык системанын башкаруу блогуна башкаруу буйругун берүү үчүн ачкычты айлантуу жолу менен.

LAMP-PRO сигналдык светодиоддук лампа, антена менен, эшиктердин кыймылын билдирүү үчүн.

SIRENA сирена, эшиктердин кыймылын билдирүү үчүн үн сигнализатору.

TRANSMITTER 4-PRO-BLACK пульт, төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

Техникалык мүнөздөмөлөр

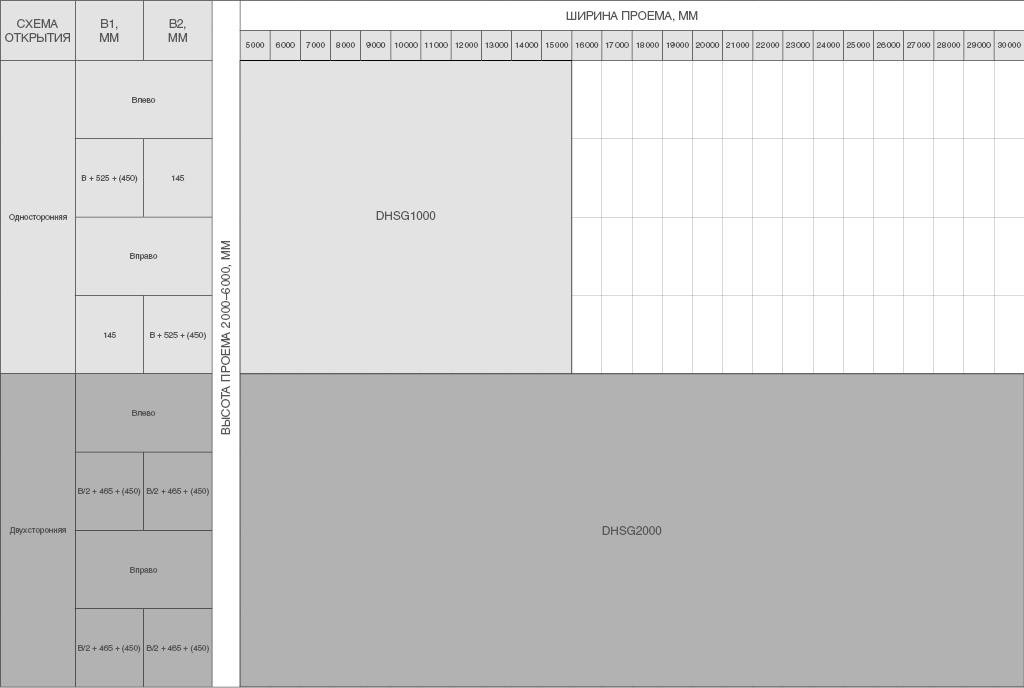

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

5 000–30 000

Высота проема, мм

2 000–10 000

Притолока, мм

350дөн баштап

Пристенки, мм

145тен (ачуу үлгүсүнө жараша)

Толщина панели, мм

55 (ачуу бийиктиги 2–8 м), 65 (ачуу бийиктиги 8–10 м үчүн)

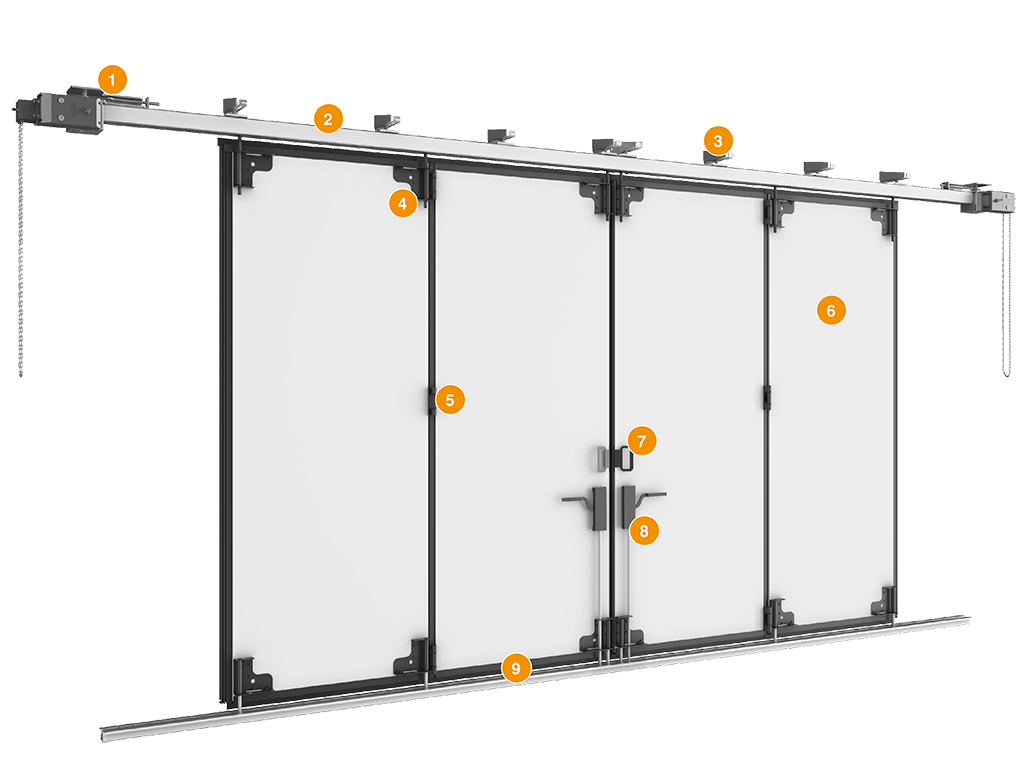

Приводду бекитүү кронштейни
Жогорку багыттоочу
Жогорку багыттоочу кронштейндери
Жогорку роликтин бекитүү кронштейни
Тетик
Сэндвич-панель
Кол тиштөө
Ригелдик кертмеге бекитүү
Төмөнкү щеткалык бекитүү
Төмөнкү багыттоочу

Солго ачылыш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–15 000
h, мм Высота притолоки	350ден кем эмес
b1, мм Левый пристенок	(B + 60) + 385 (приводсуз), (B + 60) + 835 (привод менен)
b2, мм Правый пристенок	145

Оңго ачылыш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–15 000
h, мм Высота притолоки	350 ден кем эмес
b1, мм Левый пристенок	145
b2, мм Правый пристенок	(B + 60) + 385 (приводсуз), (B + 60) + 835 (привод менен)

Эки жакка ачылыш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–30 000
h, мм Высота притолоки	350 ден кем эмес
b1, мм Левый пристенок	(B + 60)/2 + 385 (приводсуз), (B + 60)/2 + 835 (привод менен)
b2, мм Правый пристенок	(B + 60)/2 + 385 (приводсуз), (B + 60)/2 + 835 (привод менен)

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	Сэндвич панелинин калыңдыгы 55 мм болгондо
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минималдуу циклдердин саны, кайсы учурда өндүрүүчү компоненттердин алмаштырылуусун талап кылбайт деп кепилдик берет
Вес полотна ворот, кг/м²	25	Сэндвич панелинин калыңдыгы 55 мм болгондо
Группа горючести по ГОСТ 30244-94	Г2 (орточо күйүүчү)	Сэндвич панелинин калыңдыгы 55 мм болгондо
Группа воспламеняемости по ГОСТ 30402-96	В2 (орточо күйүүчү)	Сэндвич панелинин калыңдыгы 55 мм болгондо

1. Төмөнкү багыттоочу менен жылуучу дарбазалар туташууларсыз жана селкинип калбай, жөргөмүштөп иштеши керек.

2. Дарбазаны кол менен ачып-жабуу, тек гана кол кармоочу менен ишке ашырылышы керек.

3. Дарбазаны кол менен ачканда, ага күч жумшап, катуу түртүүгө болбойт. Дарбазанын пленкасын тегиз жана туруктуу жылдырып ачуу керек.

4. Откаттуу дарбазалардын иштөө учурунда адамдар жана жаныбарлар алардын аракет зонасында болбошу үчүн сак болуңуз.

5. Откаттуу дарбазалардын иштөө учурунда дарбаза аралыгын тосуп турган чет өлкөлөрдүн буюмдары болбошу керек.

6. Дарбазанын кыймылдуу бөлүктөрүн мезгил-мезгили менен тазалап туруу керек, аларды тоскондуктан сактоо үчүн.

7. Иштөө учурунда дарбазанын кыймылдуу бөлүктөрүн (роликтерди, панелдерди ж.б.) кол менен тийбей, жаракат албоо үчүн.

8. Дарбазалардын ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн, аларды жылына бир жолу же кеминде бир жолу техникалык текшерүүдөн өткөрүү сунушталат.

9. Жүрүп жаткан откаттуу дарбазанын пленкасын кармоо тыюу салынат. Бул конструкциянын бузулушуна же жаракат алууга алып келиши мүмкүн.

Упаковка в дерево	Характеристики упаковки
Длина, мм	Упаковканын узундугу сэндвич панелдеринин узундугуна жараша болот.
Ширина, мм	Упаковканын туурасы сэндвич панелдеринин туурасынан 150 мм ашат.
Высота, мм	Упаковканын бийиктиги сэндвич панелдеринин санына жараша болот.

Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды жүк ташуучу транспортко гидравликалык көтөрүүчү кран же 2 метрден кем эмес вилалык кармоочу менен авто көтөргүч аркылуу жүктөйт. Кардар же орнотуучу упакованган дарбазаларды көтөрүү үчүн ошондой эле жабдууларды камсыз кылууга тийиш. Вилка жасоочу тарабынан берилген жыгач палетанын астына кирип, экинчи жагынан чыгып турушу керек. Кран же башка жүк көтөрүүчү каражат колдонулганда, тиешелүү жүк көтөрүүчү жөндөмдүүлүктөгү трос колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Ички дубалдын ичинде орнотуу сунушталат, эгерде ачкычтын мүнөздөмөсү буларга мүмкүнчүлүк берсе. Бул учурда, привод механизми жана багыттоочулар толугу менен корголгон болот.

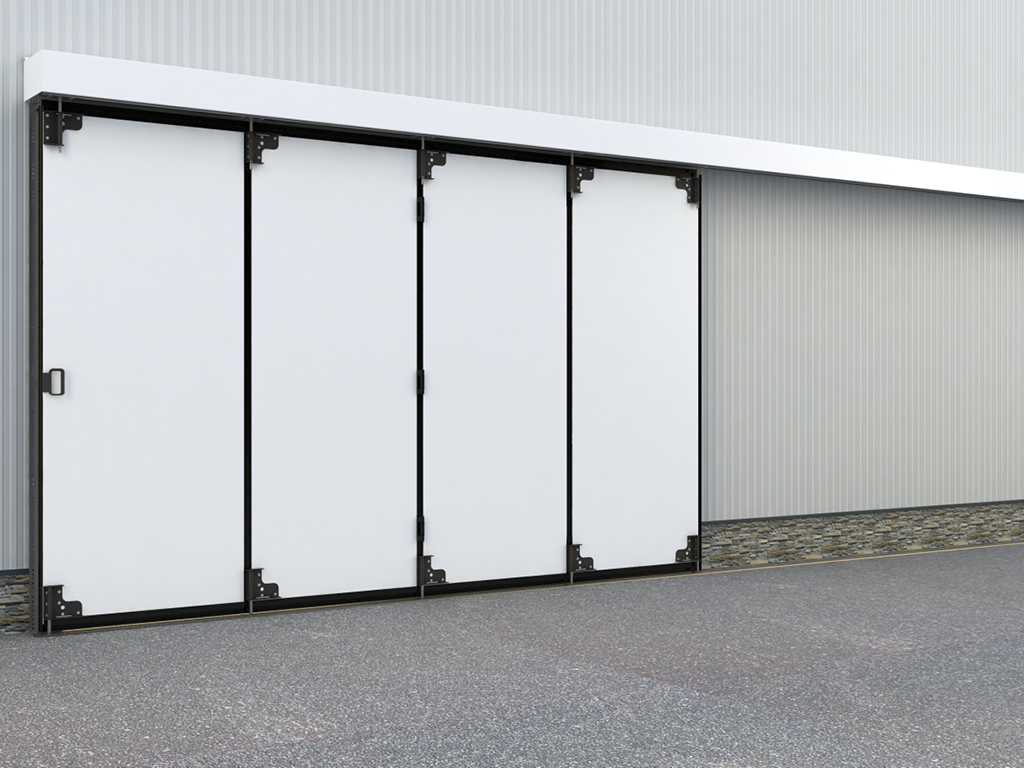

Сыртка орнотуу дубалдын сыртындагы шарттар ички жайга караганда катаал болгон учурда же имараттын ичинде бош аянт жетишсиз болгон учурда ылайыктуу.

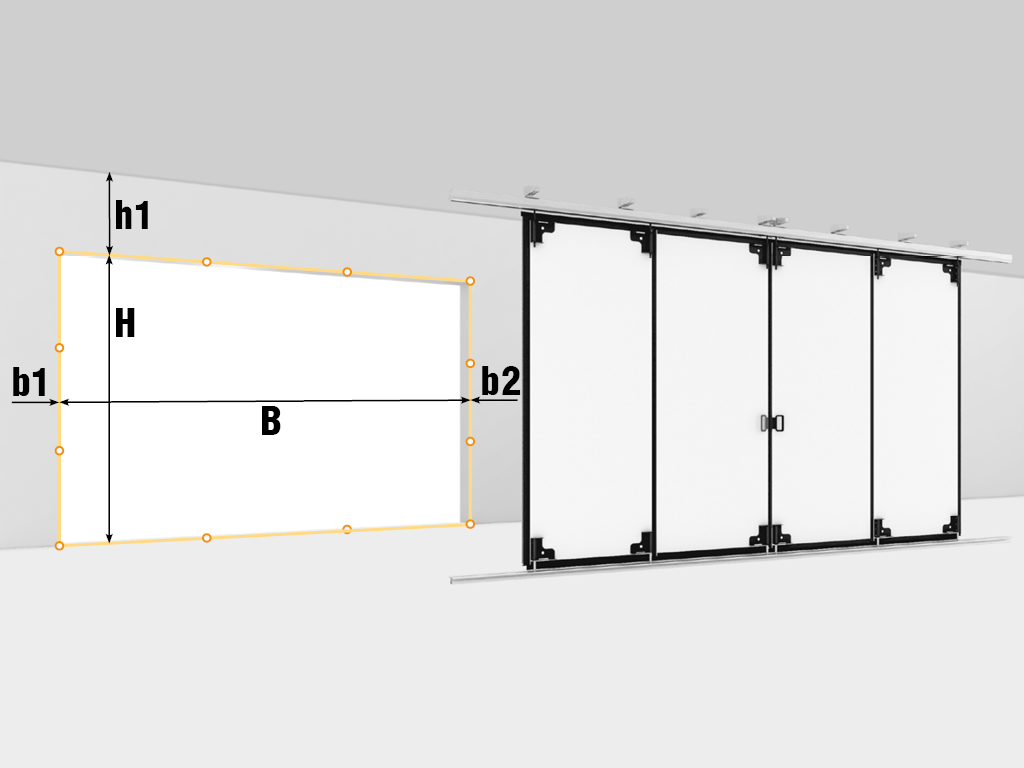

Бардык өлчөмдөр ички жайда жүргүзүлүшү керек. Ар бир өлчөмдү кеминде үч ар кандай жерден алуу керек, тактыкка жетишүү үчүн.
H – ачкычтын бийиктиги (жерден ачкычтын үстүнө чейинки аралык).
B – ачкычтын кенендиги (сол жагынан оң жакка чейинки аралык).
h1 – притолока (ачкычтын үстүнөн тоскоолдуктун жогору жагына чейинки аралык).
b1/b2 – сол/оң жаны аралык (ачкычтын тиешелүү жээгинен тоскоолдуктун жанына чейинки аралык).
H жана B өлчөмдөрүн (бийиктиги жана кенендиги) өлчөөдө акыркы өлчөм катары эң чоң көрсөткүч алынышы керек, ал эми h1, b1, b2 өлчөмдөрүн өлчөөдө эң кичинекей көрсөткүч алынышы керек.

Документация

Инструкции

Паспорта и сертификаты

Монтаж боюнча нускамалар «Төмөнкү башкаруу түзүлүшү менен жылжымалуу дарбазалар»

PDF

Сервис китеби «Төмөнкү башкаруу түзүлүшү менен жылжымалуу дарбазалар»

PDF

Паспорт «Өнөр жайлы жылжымалуу дарбазалар төмөнкү башкаруу түзүлүшү менен»

PDF

Сертификат «Абинелер жана курулуштар үчүн дарбазалар. Сериялык чыгарылыш»

PDF

Сертификат «DoorHan металлдык дарбазалары үчүн комплекттик буюмдар абинелер жана курулуштар үчүн»

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концерни тарабынан өндүрүлгөн «ISG-LG сериясындагы төмөнкү жетек менен өнүккөн өнөр жайлык сырткы дарбазалар» буюмунун иштешин камсыздоо боюнча 1 жылдык кепилдик берилет, бул кепилдик буюмдун сатып алынган мезгилинен тарта эсептелет.

Жаңы буюмдар

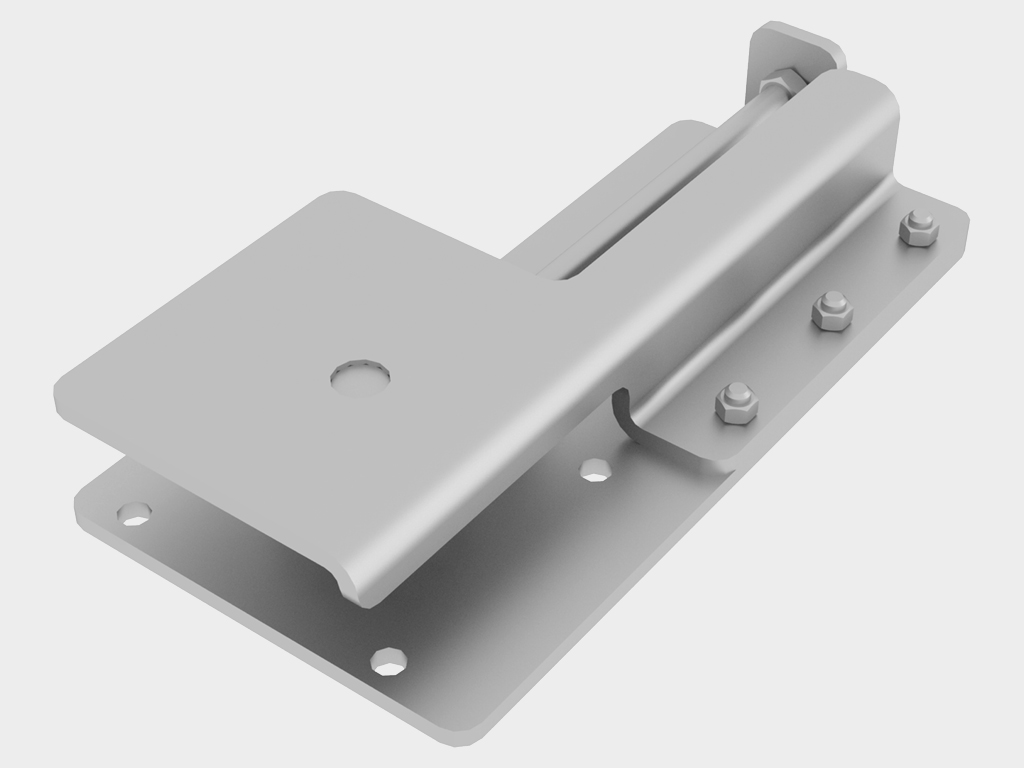

Привод кронштейни тізгін түзүлүшүнүн тартылуу күчүн жөнгө салууга мүмкүндүк берет.

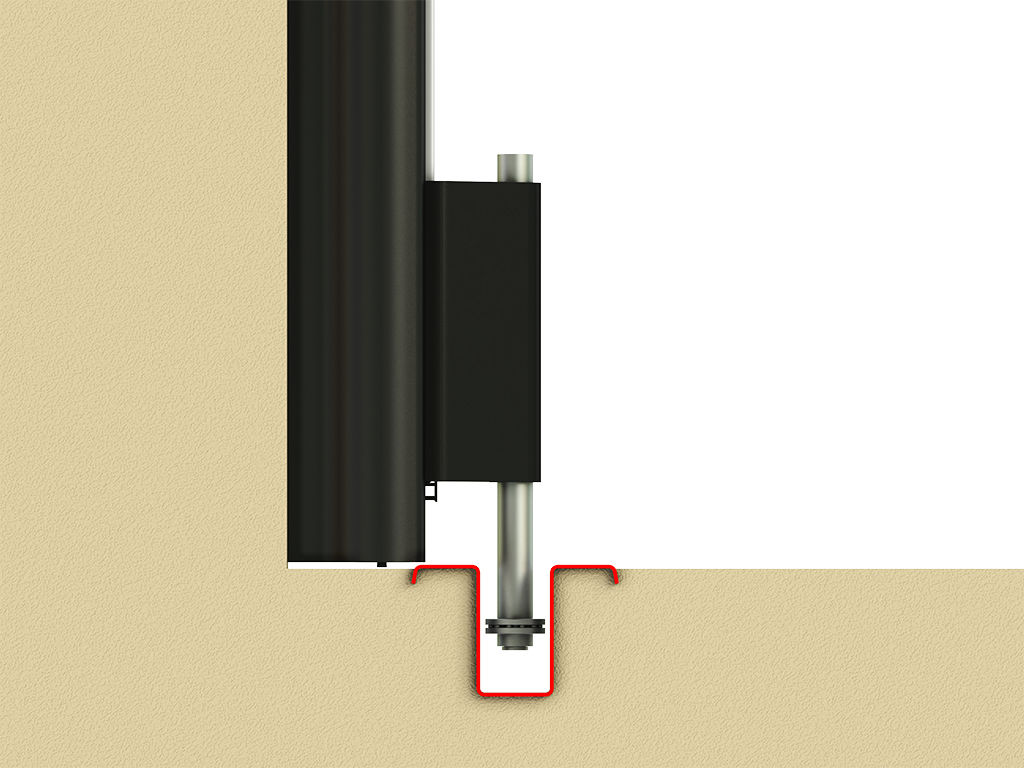

Төмөнкү башкаруу түзүлүшү жел күчүнө кошумча каршылык көрсөтүп турат.
