DoorHan муздатылган жайлар үчүн эшиктер жана эшиктер — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

RC-PP сериясынын муздаткыч камерасы сактоо чөйрөсүнө жогорку талаптар коюлган продукцияны сактоо үчүн иштелип чыккан. Мындай камералар кафе, азык-түлүк дүкөндөрүндө, тамак-аш өнөр жайынын ишканаларында жана кампаларда колдонулат. Жылуулук-суу режимин кармоо үчүн камерага атайын климаттык жабдуулар орнотулат: моноблоктор, сплит системалар жана башка. Камера сэндвич панелдеринен жасалган өзүнчө түзүлүш болуп, анын ички бөлүгү пенополиизоцианурат (PIR) менен толтурулган – бул төмөн жылуулук өткөрүмдүүлүгү жана жогорку өрткө туруктуулугу менен айырмаланган материал. Камеранын бурчтары болот профилин колдонуу менен жасалган. Кирүү үчүн ашыкча иштөөчү же жылмакай муздаткыч эшиктер каралган. Камеранын өлчөмдөрү сактоо көлөмүнө жана дубалдардын изоляциянын калыңдыгына жараша кеңири тандалган.

Зона применения:

Тамак-аш өнөр жайынын ишканаларында орнотуу

Азык-түлүк дүкөндөрүндө орнотуу

Кампаларда орнотуу

Гүл дүкөндөрүндө орнотуу

монтаж менен заказ берүү

Артыкчылыктар

Даяр чечим

Эшик менен комплектте жабдуу. Төмөн температуралуу камералар үчүн алкакты жана эшиктин полотнотун периметри боюнча жылытуучу кабельди орнотуу каралган.

Тез жана жеңил чогултуу

Сэндвич панелдери өлчөмүнө ылайык кесилип, белгиленген, туташтыруу «шип-паз» принцибине ылайык жасалат.

Жогорку өрткө каршы касиеттер

Өнөр жайдын PIR панелдери (горуучу классы Г1) колдонулат.

Металл каркасты орнотуу талап кылынбайт

Муздаткыч камерасынын өзүнчө түзүлүшү талап кылынган катуулугуна ээ жана кошумча бекемдөөгө муктаж эмес.

Даяр чечим

Тез жана жеңил чогултуу

Сэндвич панелдери өлчөмүнө ылайык кесилип, белгиленген, туташтыруу «шип-паз» принцибине ылайык жасалат.

Жогорку өрткө каршы касиеттер

Өнөр жайдын PIR панелдери (горуучу классы Г1) колдонулат.

Металл каркасты орнотуу талап кылынбайт

Муздаткыч камерасынын өзүнчө түзүлүшү талап кылынган катуулугуна ээ жана кошумча бекемдөөгө муктаж эмес.

Дизайн

Болат сэндвич панелинин беттик жери

ТҮСТӨР

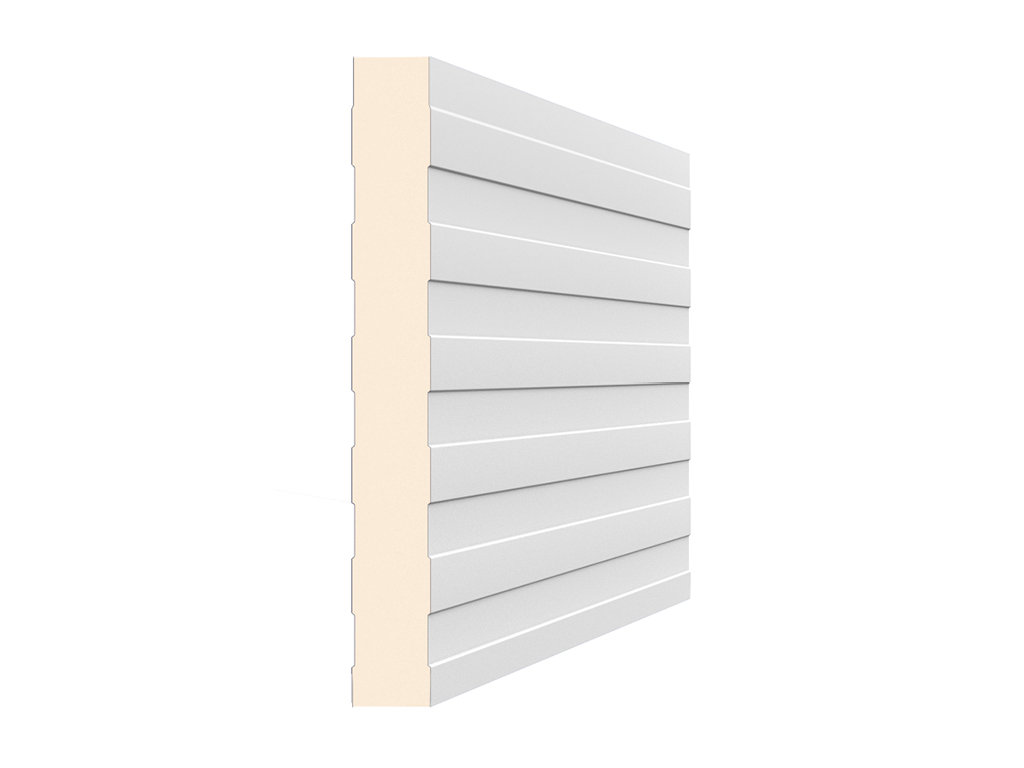

Трапеция

RAL 9003 ак (сэндвич-панелдердин бети, формалуу элементтер, эшик жалбырагы)

RAL 9006 күмүш (эшик жана рамка)

Техникалык мүнөздөмөлөр

Таблица размеров

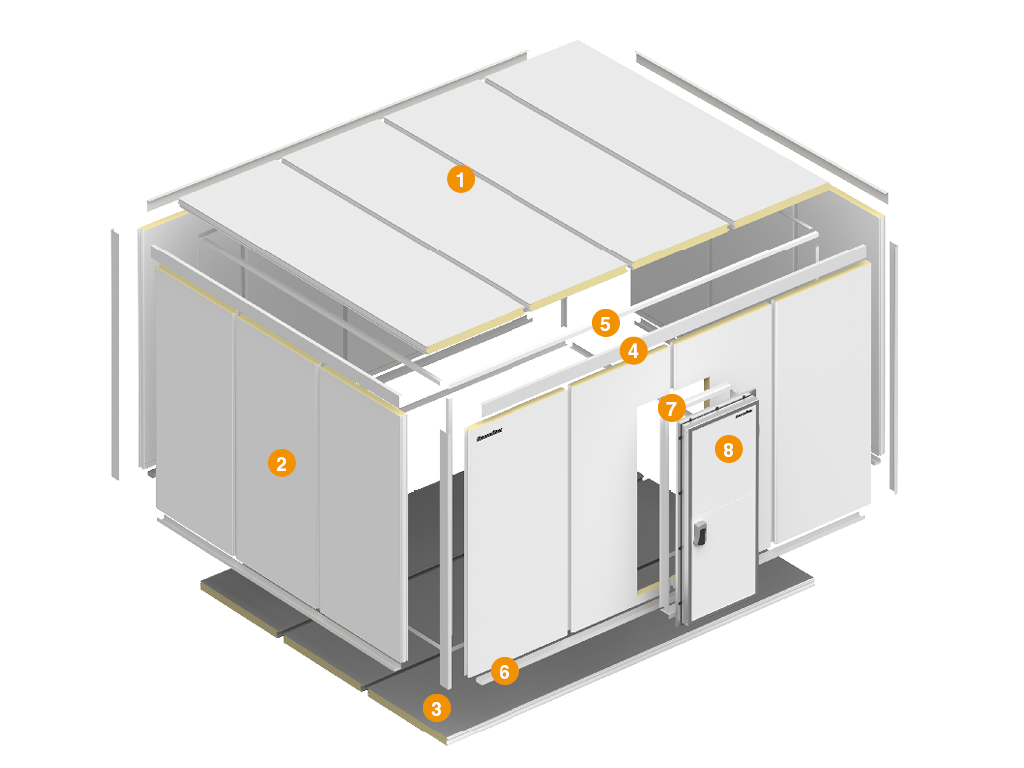

Конструкция

Стандартные конструктивные решения

Упаковка

Параметр

Показатель

Внутренний объем, м³

4,5–13 500

Ширина, мм

1 500–30 000

Длина, мм

1 500–30 000

Высота, мм

2 000–15 000

Төшөктүү сэндвич панелдери
Дубалдык сэндвич панелдери
Жердик сэндвич панелдери
L формадагы сырткы профилдер
Ички бурчтук профилдер
Дубал панелдерин орнотуу үчүн П формадагы профилдер
Эшик ачуусунун айланасын жасоо үчүн П формадагы профилдер
Салкындатылган жайлар үчүн эшик

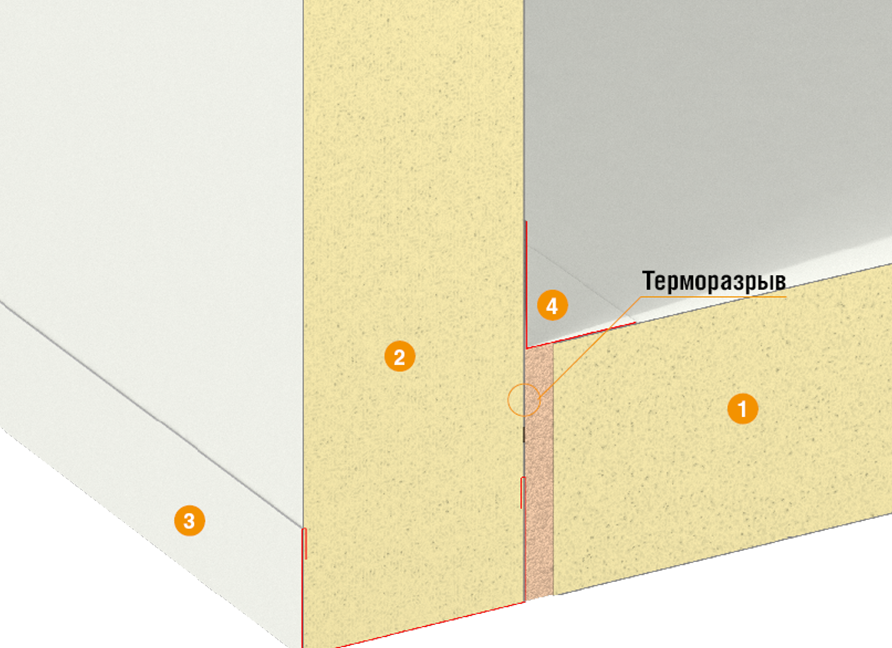

Дубалдын жерге туташуу түрү.

Усл. обозначение, наименование параметра	Расчетная формула
1- половая сэндвич-панель	60, 80, 100
2- стеновая сэндвич-панель	60, 80, 100
3- п-образный профиль для установки стеновых панелей	40 × 62 × 40; 40 × 82 × 40; 40 × 102 × 40
4- угловой профиль внутренний	40 × 40

Дубалдын түшүккө туташуу түрү.

Усл. обозначение, наименование параметра	Расчетная формула
1- потолочная сэндвич-панель	60, 80, 100
2- стеновая сэндвич-панель	60, 80, 100
3- L-образный профиль внешний	100 × 40; 120 × 40; 140 × 40
4- угловой профиль внутренний	40 × 40

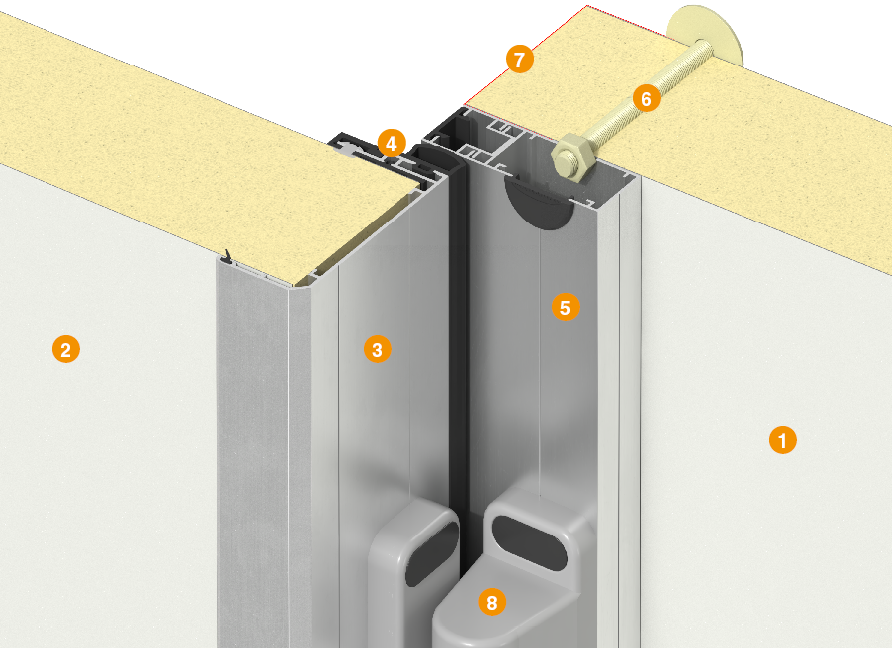

Эшиктин дубалга туташуу түрү.

Усл. обозначение, наименование параметра	Расчетная формула
1- стеновая сэндвич-панель	60, 80, 100
2- полотно двери	80, 120
3- профиль дверного полотна	80, 120
4- уплотнитель дверного полотна	EPDM
5- рама двери
6- болт крепления рамы
7- П-образный профиль обрамления дверного проема	20 × 62 × 40; 20 × 82 × 40; 20 × 102 × 40
8- петля двери

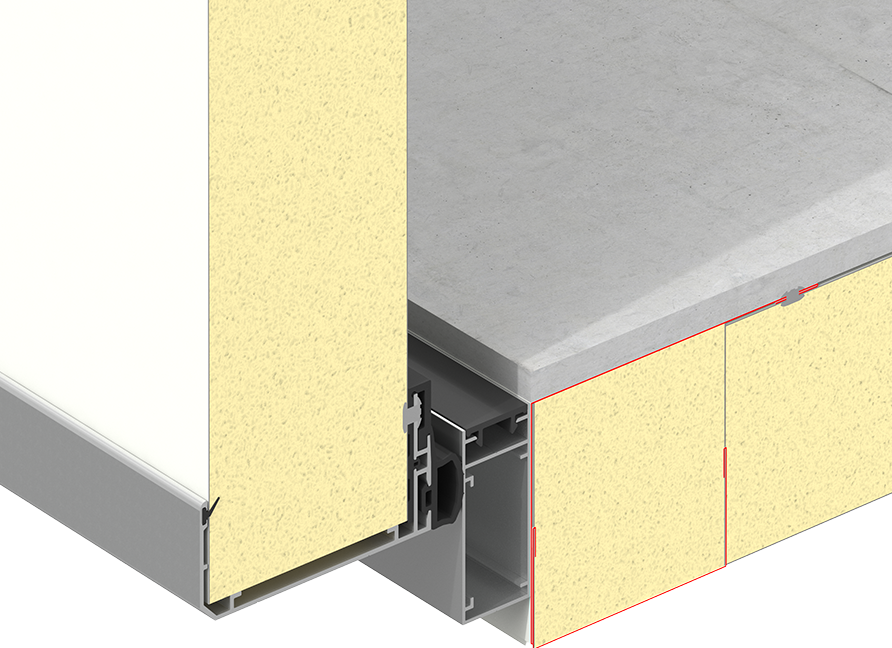

Эшиктин камеранын порогуна туташуу түрү.

Упаковка в стретч - пленку	Характеристики упаковки
Состав	Сэндвич панелдери транспорттук пакеттерге орнотулуп, стрейч пленка менен капталып, пенофолдуу баракчалар менен бекитилет. Пакеттөө боюнча нускаманы караңыз.
Описание	Сэндвич панелдери бар транспорттук пакеттерди ташуу автоунаа, темир жолу же суу транспорту менен жүргүзүлөт. Жүктөө үлгүлөрүн пакеттөө боюнча нускамадан караңыз.

Орнотуу

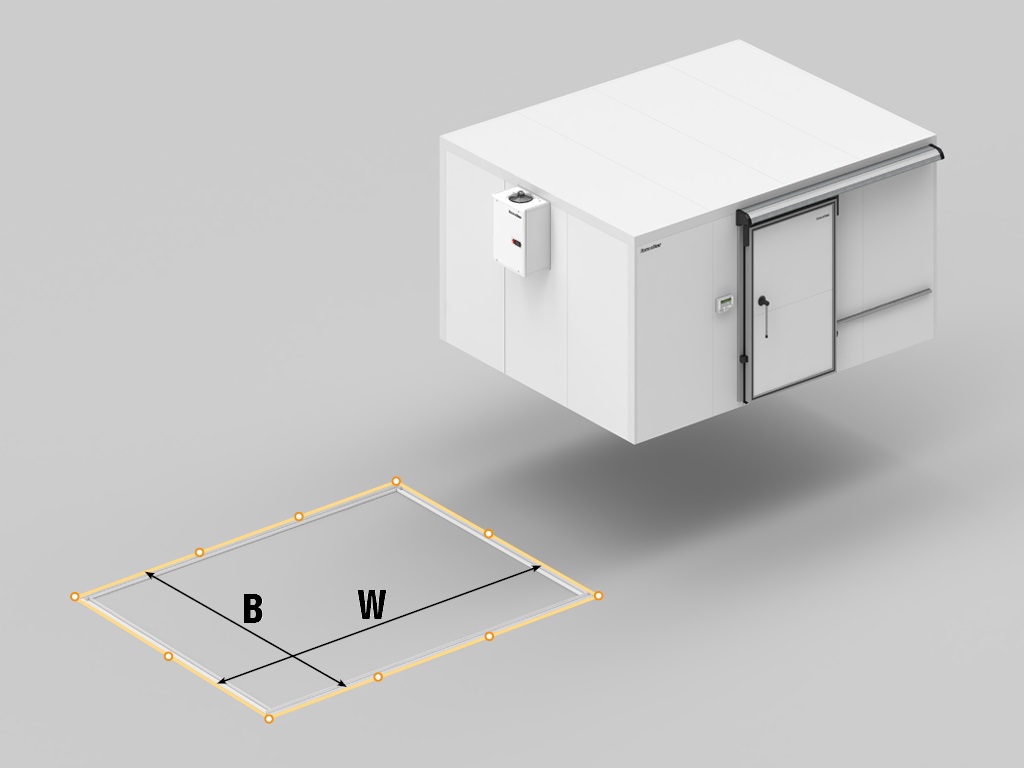

Подготовка строительного объекта

Ар бир өлчөмдү кеминде үч ар башка жерден (чыгыш чекиттеринен жана борбордон) өлчөө керек, туура эмес өлчөмдөрдөн алыс болуу үчүн.
B – камеранын узундугу.
W – камеранын туурасы.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Сэндвич панелдерин пакеттөө боюнча нускама

PDF

Муздаткыч жабдууларын тандоо боюнча методикалык көрсөтмөлөр

PDF

DUS-970 камерасын эсептөө боюнча методикалык көрсөтмөлөр

PDF

Өрткө туруктуулук чектеринен ылайыктык сертификаты (өндүрүү аймагы – Воронеж)

PDF

Жогорулатылган күйүүчүлүк топторуна ылайыктык сертификаты (өндүрүү аймагы – Воронеж)

PDF

ТУга ылайыктык сертификаты (өндүрүү аймагы – Воронеж)

PDF

СЭЗ сертификаты (өндүрүү аймагы – Воронеж)

PDF

PIR Z2 сэндвич панелдеринин профили жана LOCK түрү

PDF

Дубалдын жерге туташуу түрү

PDF

Дубалдын түшүккө туташуу түрү

PDF

Дубалдардын туташуу түрү

PDF

Перегородканын жерге туташуу түрү

PDF

Кепилдик милдеттенмелери печать

2. Сэндвич панелдеринин узак кызмат кылуусу негизинен колдонулуучу чөйрөнүн коррозиялык агрессивдүүлүгүнө көз каранды. Муну менен байланыштуу, адаттагы өнөр жай чөйрөсү жана стандарттык беттик кайра иштетүү менен сэндвич панелдеринин кызмат мөөнөтү 10 жылды түзөт.

Дизайн

Болат сэндвич панелинин беттик жери

Трапеция

ТҮСТӨР

RAL 9003 ак (сэндвич-панелдердин бети, формалуу элементтер, эшик жалбырагы)

RAL 9006 күмүш (эшик жана рамка)

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Внутренний объем, м³

4,5–13 500

Ширина, мм

1 500–30 000

Длина, мм

1 500–30 000

Высота, мм

2 000–15 000

Конструкция

Төшөктүү сэндвич панелдери
Дубалдык сэндвич панелдери
Жердик сэндвич панелдери
L формадагы сырткы профилдер
Ички бурчтук профилдер
Дубал панелдерин орнотуу үчүн П формадагы профилдер
Эшик ачуусунун айланасын жасоо үчүн П формадагы профилдер
Салкындатылган жайлар үчүн эшик

Стандартные конструктивные решения

Дубалдын жерге туташуу түрү.

Усл. обозначение, наименование параметра	Расчетная формула
1- половая сэндвич-панель	60, 80, 100
2- стеновая сэндвич-панель	60, 80, 100
3- п-образный профиль для установки стеновых панелей	40 × 62 × 40; 40 × 82 × 40; 40 × 102 × 40
4- угловой профиль внутренний	40 × 40

Дубалдын түшүккө туташуу түрү.

Усл. обозначение, наименование параметра	Расчетная формула
1- потолочная сэндвич-панель	60, 80, 100
2- стеновая сэндвич-панель	60, 80, 100
3- L-образный профиль внешний	100 × 40; 120 × 40; 140 × 40
4- угловой профиль внутренний	40 × 40

Эшиктин дубалга туташуу түрү.

Усл. обозначение, наименование параметра	Расчетная формула
1- стеновая сэндвич-панель	60, 80, 100
2- полотно двери	80, 120
3- профиль дверного полотна	80, 120
4- уплотнитель дверного полотна	EPDM
5- рама двери
6- болт крепления рамы
7- П-образный профиль обрамления дверного проема	20 × 62 × 40; 20 × 82 × 40; 20 × 102 × 40
8- петля двери

Эшиктин камеранын порогуна туташуу түрү.

Упаковка

Упаковка в стретч - пленку	Характеристики упаковки
Состав	Сэндвич панелдери транспорттук пакеттерге орнотулуп, стрейч пленка менен капталып, пенофолдуу баракчалар менен бекитилет. Пакеттөө боюнча нускаманы караңыз.
Описание	Сэндвич панелдери бар транспорттук пакеттерди ташуу автоунаа, темир жолу же суу транспорту менен жүргүзүлөт. Жүктөө үлгүлөрүн пакеттөө боюнча нускамадан караңыз.

Орнотуу

Подготовка строительного объекта

Ар бир өлчөмдү кеминде үч ар башка жерден (чыгыш чекиттеринен жана борбордон) өлчөө керек, туура эмес өлчөмдөрдөн алыс болуу үчүн.
B – камеранын узундугу.
W – камеранын туурасы.

Кепилдик милдеттенмелери
