AD-SP жетеги үчүн автоматтык жылма эшик комплекти (эки кыймылдуу жана эки кыймылсыз «антипаника» канаттар менен)

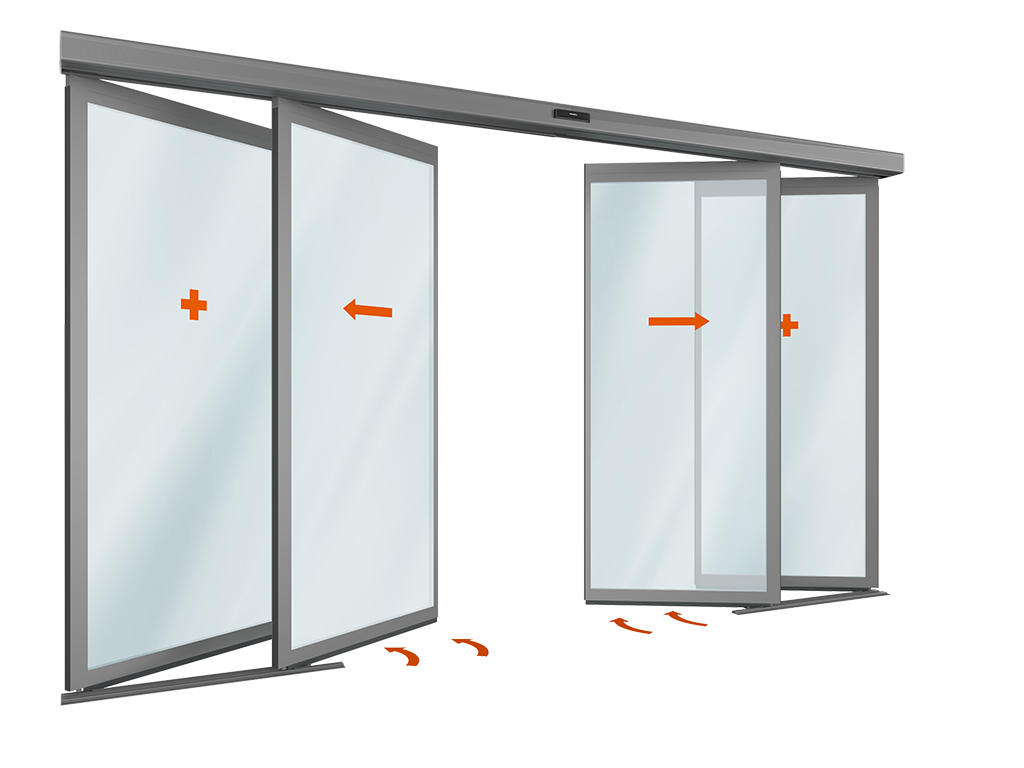

«Антипаника» функциясы бар автоматтык жылма эшик (канаттарды сыртка ачуу функциясы менен) ар түрдүү коммерциялык объектилердин кире бериш топторунун проёмдорунда орнотуу үчүн арналган, алардын ичинде соода-оюн-зоок жана бизнес борборлору, ресторандар, кампалык жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук жана чарбалык багыттагы имараттар бар. Бул эшиктер адамдар өтүүчү аймактарда, эгерде эшик имараттагы жалгыз кире бериш болсо жана эвакуациялык чыгуу функциясын аткаруусу зарыл болсо, алмашкыс чечим болуп саналат — эвакуация учурунда канаттарды сыртка ачуу функциясы менен. Стандарттык «антипаника» эшиктерден тышкары, сыртка ачыла турган функциясы бар канаттар менен эшиктер, ошондой эле кыймылдуу жана кыймылсыз канаттар үчүн, чоң көлөмдөгү жүктөрдү же транспорт каражаттарын өтүүгө керектүү өтүүнү кеңейтүү маселелерин чечет.
Зона применения:
Медициналык мекемелер
Больницалар жана поликлиникалардын кире бериш топтору, операциялык жана стерилдүү зоналар, дарыканалар жана лабораториялык бөлмөлөр, тез жардам бөлүмдөрү.
Соода объектилери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), үй маңындагы дүкөндөр жана бутиктер, дарыканалар, салондор жана банктын бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш топтору, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик жайлар.
Транспорттук түйүндөр
Аэропорттор, вокзалдар, автостанциялар, терминал жана күтүү залдарына кире бериштер, эвакуациялык чыгуулар жана перронго чыгуулар.
Өндүрүштүк жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/түшүрүү зоналары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, өткөрмө пункттар.
Артыкчылыктар
Функционалдуулук
Буюмду алты режимде эксплуатациялоо мүмкүнчүлүгү адамдардын өтүү жолун уюштурууда ар кандай тапшырмаларды чечүүгө мүмкүнчүлүк берет.
Канатты толтуруунун ар түрдүүлүгү
Канаттарды 8 же 9 мм калыңдыктагы коопсуз айнек менен же 24 мм айнек пакет менен толтуруу мүмкүнчүлүгү бар.
Жөнөкөй чогултуу
Уникалдуу «сухарное» бириктирүү канаттарды чогултуу жана бүтүндөй буюмду монтаждоо убактысын кескин кыскартууга, ошондой эле жарык өткөрүмдүүлүктү жогорулатууга мүмкүнчүлүк берет.
Конструкциялардын жана буюм класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай проём үчүн оптималдуу конструкцияны тандап алууга мүмкүндүк берет: притолок жана каптал дубалдар жок болгондо, каптал дубалдардын туурасы чектелген (жетишсиз) болгондо, же бөлмөдөгү башка чыгуулар жок болгондо.
Жеткиликтүү баа
Металл колдонуу көлөмүн азайтуу жана профиль системасын оптималдаштыруу аркылуу буюмдун баасы жеткиликтүү болуп саналат.
Функционалдуулук
Буюмду алты режимде эксплуатациялоо мүмкүнчүлүгү адамдардын өтүү жолун уюштурууда ар кандай тапшырмаларды чечүүгө мүмкүнчүлүк берет.
Канатты толтуруунун ар түрдүүлүгү
Канаттарды 8 же 9 мм калыңдыктагы коопсуз айнек менен же 24 мм айнек пакет менен толтуруу мүмкүнчүлүгү бар.
Жөнөкөй чогултуу
Уникалдуу «сухарное» бириктирүү канаттарды чогултуу жана бүтүндөй буюмду монтаждоо убактысын кескин кыскартууга, ошондой эле жарык өткөрүмдүүлүктү жогорулатууга мүмкүнчүлүк берет.
Конструкциялардын жана буюм класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай проём үчүн оптималдуу конструкцияны тандап алууга мүмкүндүк берет: притолок жана каптал дубалдар жок болгондо, каптал дубалдардын туурасы чектелген (жетишсиз) болгондо, же бөлмөдөгү башка чыгуулар жок болгондо.
Жеткиликтүү баа
Металл колдонуу көлөмүн азайтуу жана профиль системасын оптималдаштыруу аркылуу буюмдун баасы жеткиликтүү болуп саналат.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Канаттардын эки тараптуу боёлушу бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Канаттардын эки тараптуу боёлушу бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Дисплейи бар режим которгуч (арт. AD-08SP).

Дисплейи бар режим которгуч (арт. AD-08SP).

Кыймыл сенсору (арт. AD-06, 1 даана).

Кыймыл сенсору (арт. AD-06, 1 даана).

Комбинацияланган кыймыл жана коопсуздук сенсору (арт. AD-34, 1 даана).

Комбинацияланган кыймыл жана коопсуздук сенсору (арт. AD-34, 1 даана).

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын толук ачуу режиминде приводду бөгөттөп турууну камсыз кылат.

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын толук ачуу режиминде приводду бөгөттөп турууну камсыз кылат.

Тарткыч ролик (арт. AD-14SP, 1 даана).

Тарткыч ролик (арт. AD-14SP, 1 даана).

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Кутунун каптал капкактарынын комплекти (арт. AD-16SP, 2 даана) AD-SPде.

Кутунун каптал капкактарынын комплекти (арт. AD-16SP, 2 даана) AD-SPде.

Приводдук ремень (арт. AD-17, 11 м).

Приводдук ремень (арт. AD-17, 11 м).

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Ремень кармагычтарынын комплекти (арт. AD-20SP, 2 даана).

Ремень кармагычтарынын комплекти (арт. AD-20SP, 2 даана).

Полго орнотулуучу ылдыйкы багыттоочу (арт. TPP-001-32D, 2 даана).

Полго орнотулуучу ылдыйкы багыттоочу (арт. TPP-001-32D, 2 даана).

Капкагы бар куту (арт. AHDS35 2009, 2011, 2012) AD-SP приводу үчүн.

Капкагы бар куту (арт. AHDS35 2009, 2011, 2012) AD-SP приводу үчүн.

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP.

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP.

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Вертикалдуу канат профили, уч жагында 30 × 35 мм кесиги менен (арт. AHDS35 0106.FREZ, 2 даана).

Вертикалдуу канат профили, уч жагында 30 × 35 мм кесиги менен (арт. AHDS35 0106.FREZ, 2 даана).

Горизонталдуу канат профили 64 × 35 мм (арт. AHDS35 0108, 2 даана).

Горизонталдуу канат профили 64 × 35 мм (арт. AHDS35 0108, 2 даана).

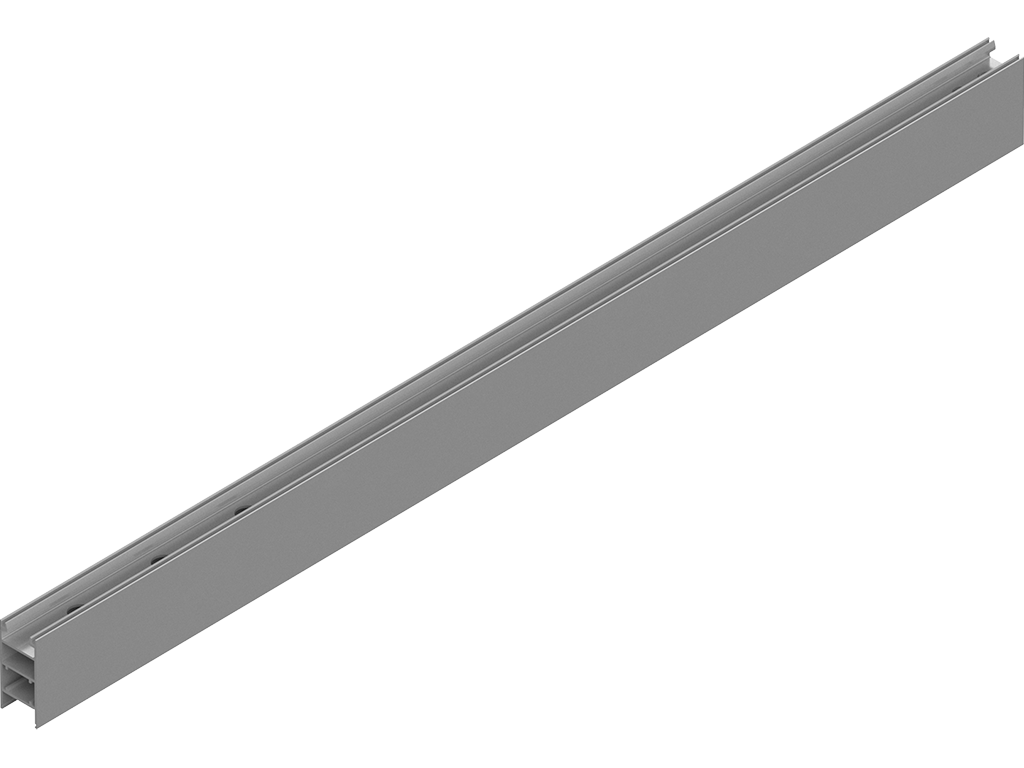

«Антипаника» вертикалдуу профиль (арт. AHDS35 0112, 2 даана).

«Антипаника» вертикалдуу профиль (арт. AHDS35 0112, 2 даана).

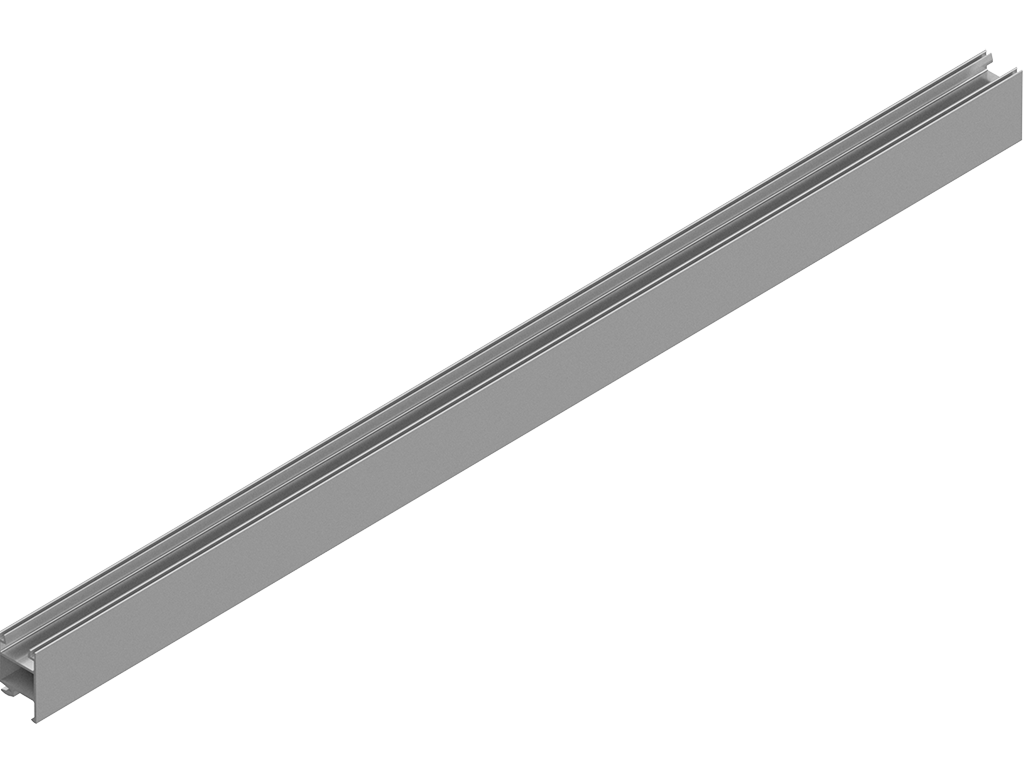

«Антипаника» жогорку горизонталдуу профиль (арт. AHDS35 0113, 2 даана).

«Антипаника» жогорку горизонталдуу профиль (арт. AHDS35 0113, 2 даана).

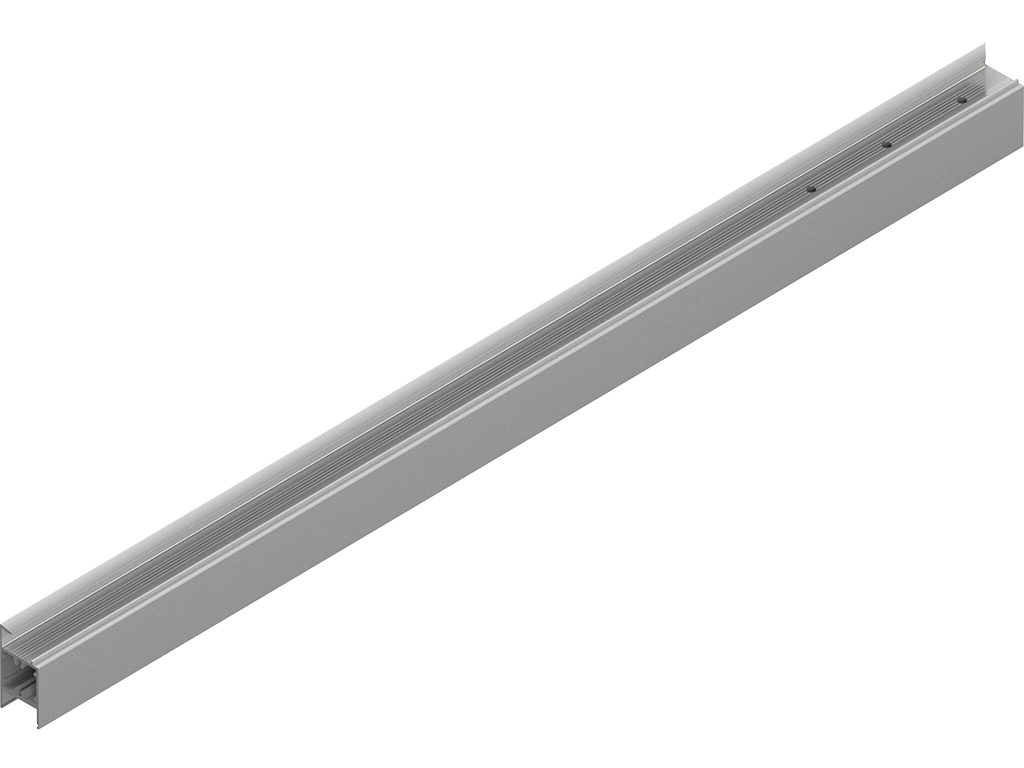

«Антипаника» төмөнкү горизонталдуу профиль (арт. AHDS35 0114, 2 даана).

«Антипаника» төмөнкү горизонталдуу профиль (арт. AHDS35 0114, 2 даана).

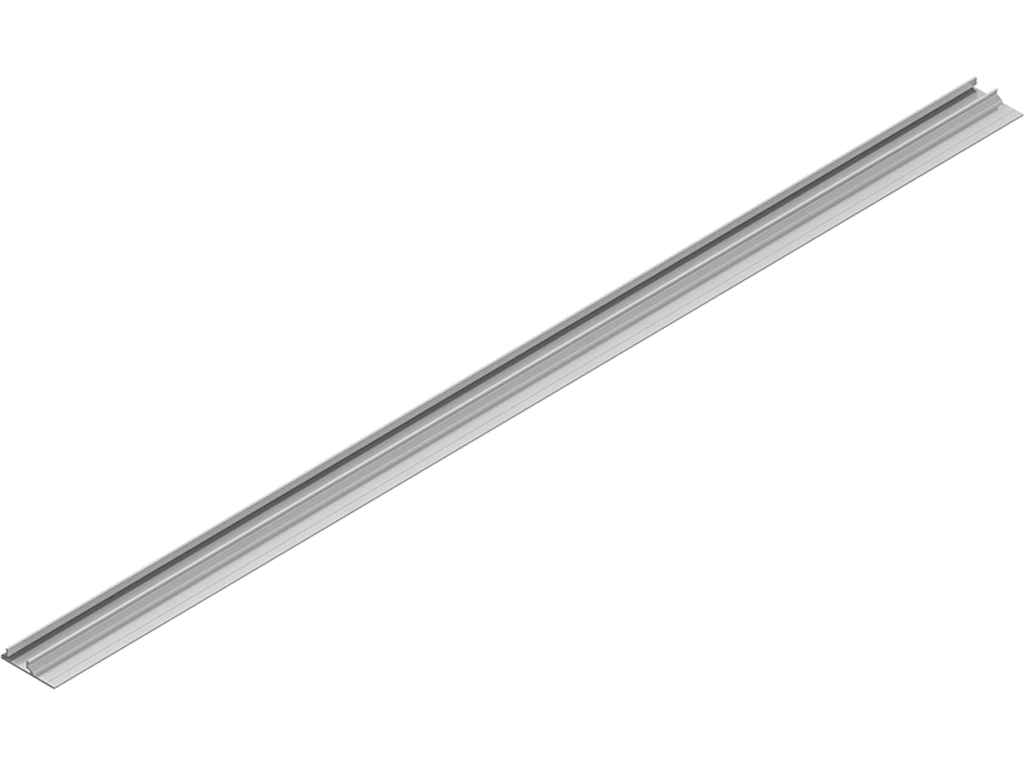

«Антипаника» босого профили (арт. AHDS35 0111, 2 даана).

«Антипаника» босого профили (арт. AHDS35 0111, 2 даана).

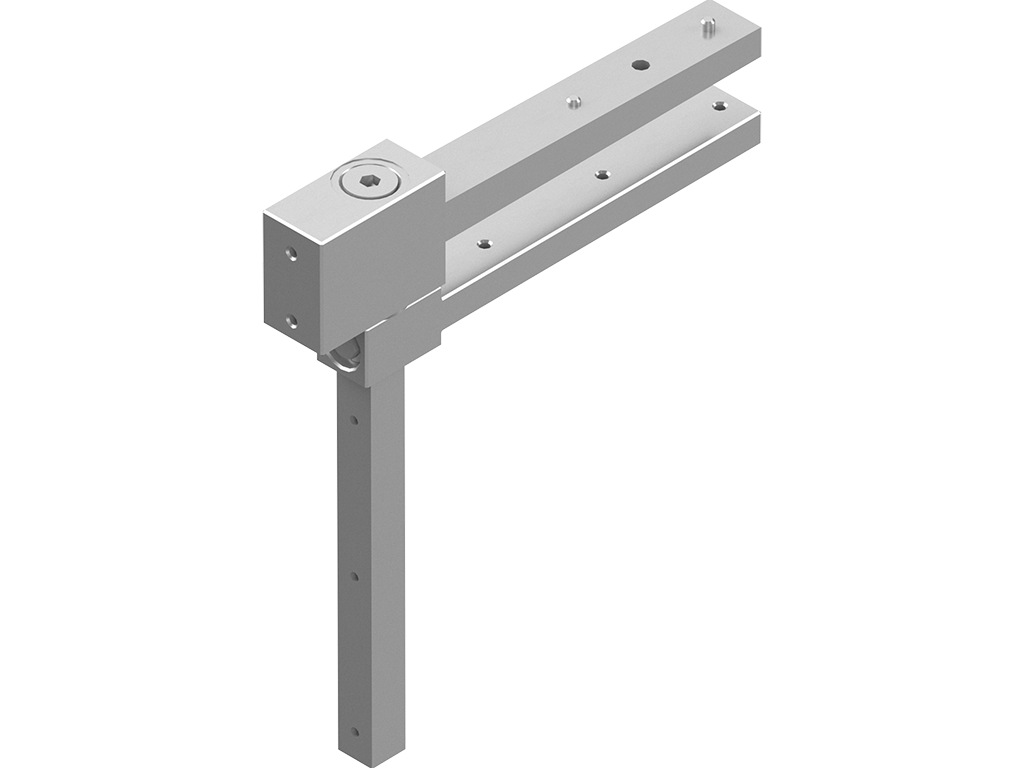

«Антипаника» илгич (арт. HAP.01, 2 даана) — канаттын жогорку илгичи.

«Антипаника» илгич (арт. HAP.01, 2 даана) — канаттын жогорку илгичи.

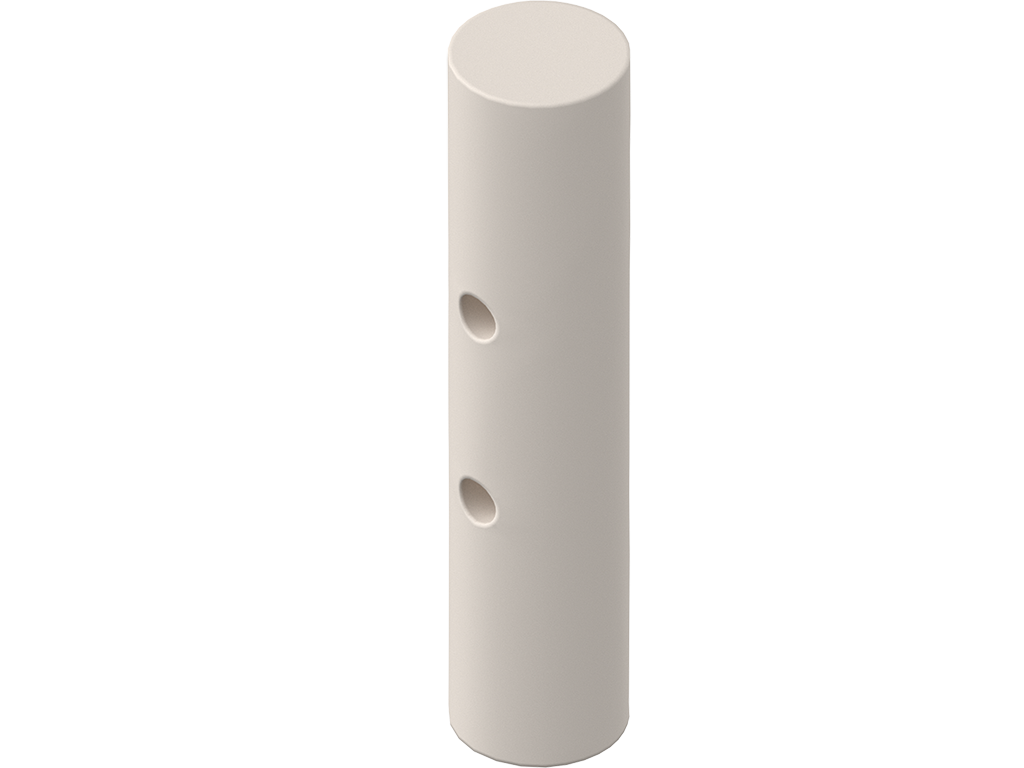

Чектегич (арт. HAP.02, 2 даана) — канаттын төмөнкү илгичи.

Чектегич (арт. HAP.02, 2 даана) — канаттын төмөнкү илгичи.

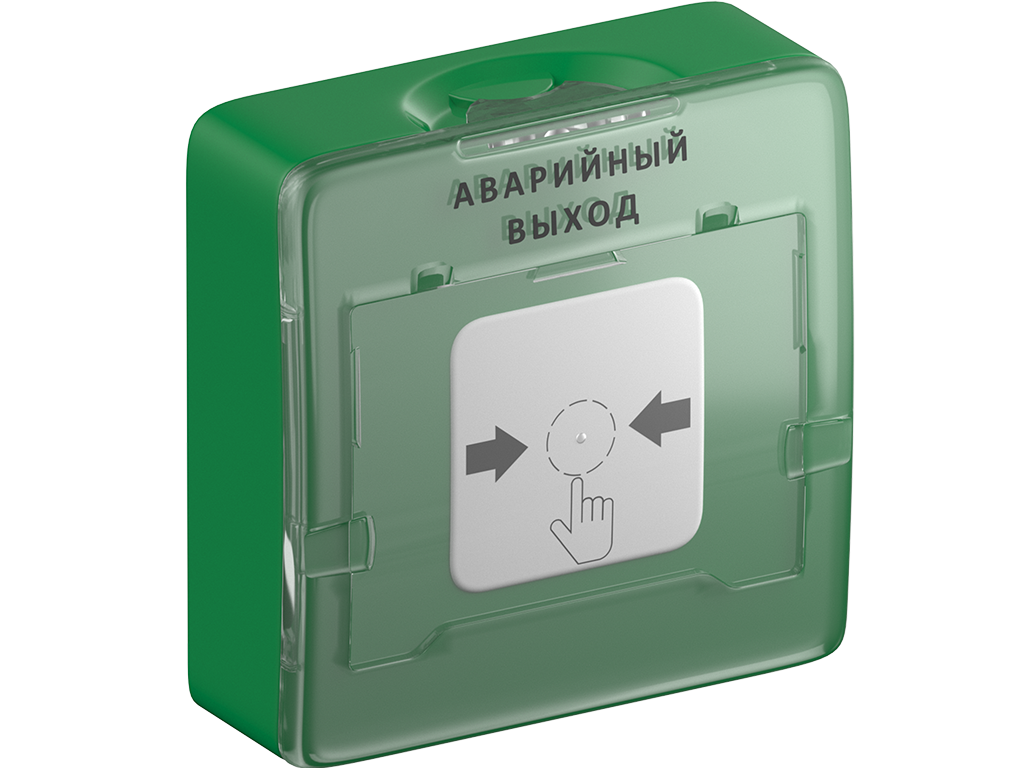

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Куюлган плиталар комплекти (арт. AD-100KIT, 2 комплект).

Куюлган плиталар комплекти (арт. AD-100KIT, 2 комплект).

AD-07SP — AD-SP приводу үчүн электромеханикалык кулпу, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводу үчүн.

AD-07SP — AD-SP приводу үчүн электромеханикалык кулпу, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводу үчүн.

AD-27 — аккумулятордук батарея (сыйымдуулугу 2,0 Аh), эшикти тышкы электр камсыздоосу жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-27 — аккумулятордук батарея (сыйымдуулугу 2,0 Аh), эшикти тышкы электр камсыздоосу жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-30 — зымсыз (локтевая) PUSH баскычы. Эшикти кол менен контакттык башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (баскычты басуу аркылуу эшикти ачуу).

AD-30 — зымсыз (локтевая) PUSH баскычы. Эшикти кол менен контакттык башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (баскычты басуу аркылуу эшикти ачуу).

AD-31 — контактсыз инфракызыл баскыч. Эшикти кол менен контактсыз башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (1ден 15 смге чейин аралыкта).

AD-31 — контактсыз инфракызыл баскыч. Эшикти кол менен контактсыз башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (1ден 15 смге чейин аралыкта).

AD-32 — ачкычы бар иштөө режимдерин которгуч (5 режим). Дисплейи бар режим которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкычы бар иштөө режимдерин которгуч (5 режим). Дисплейи бар режим которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — комбинацияланган кыймыл жана коопсуздук сенсору. Бир корпуска микротолкундуу кыймыл радары сенсорун жана эшик оюгунан инфракызыл коопсуздук пардасын бириктирет.

AD-34 — комбинацияланган кыймыл жана коопсуздук сенсору. Бир корпуска микротолкундуу кыймыл радары сенсорун жана эшик оюгунан инфракызыл коопсуздук пардасын бириктирет.

AD-09 — эшик оюгунда кошумча коопсуздукту камсыз кылуучу фотоэлементтер комплекти.

AD-09 — эшик оюгунда кошумча коопсуздукту камсыз кылуучу фотоэлементтер комплекти.

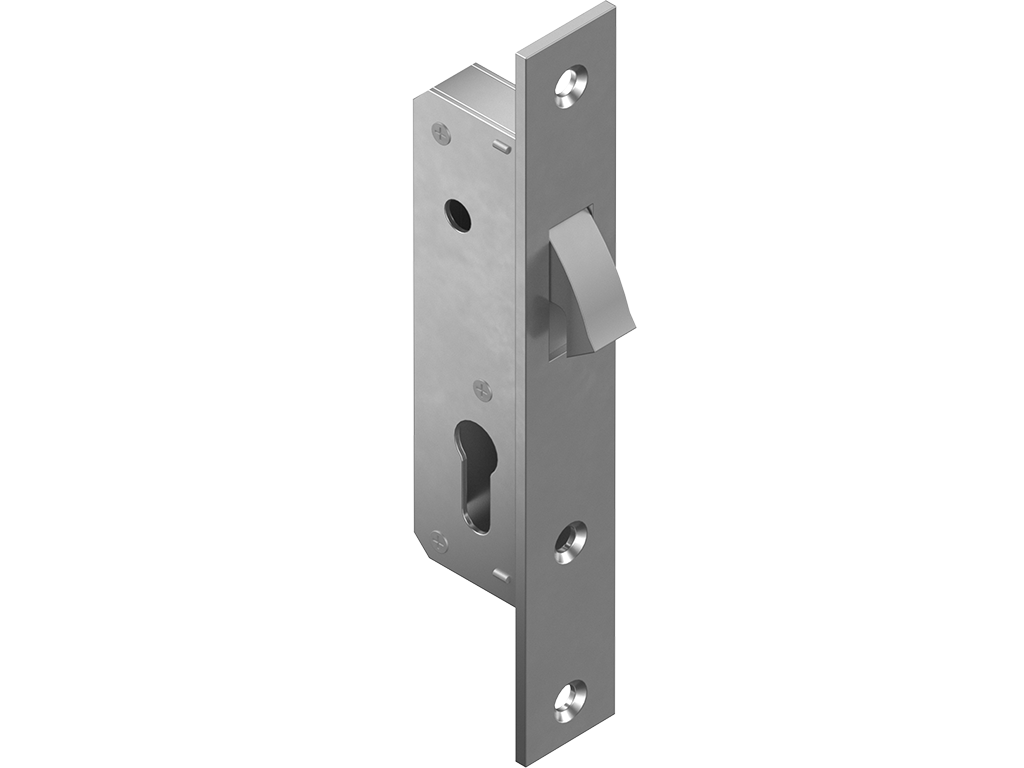

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

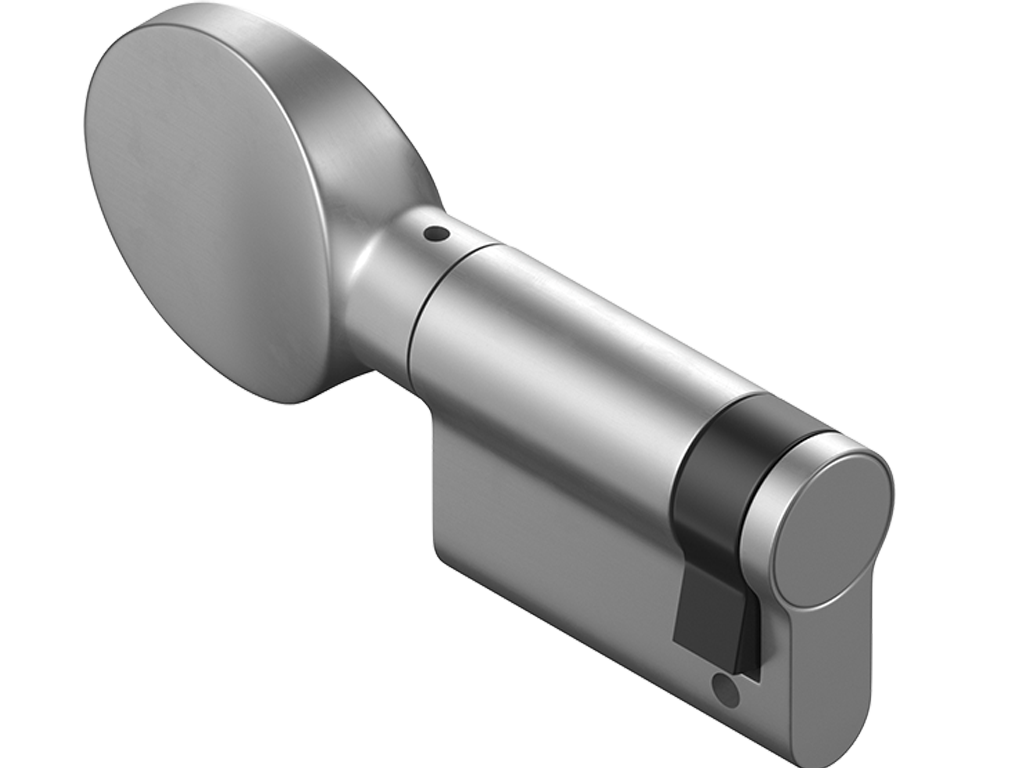

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина прохода, мм
1 200–2 500 ( «антипаника» кыймылсыз канаттарга чейин)
Ширина проема, мм
2 400–5 000
Высота проема, мм
1 700–2 400
Притолока, мм
125тен кем эмес
  1. Канаттын тик профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. Толтуруусу 8 же 9 мм (штапик менен), 24 мм (штапиксиз)
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Орто уплотнитель

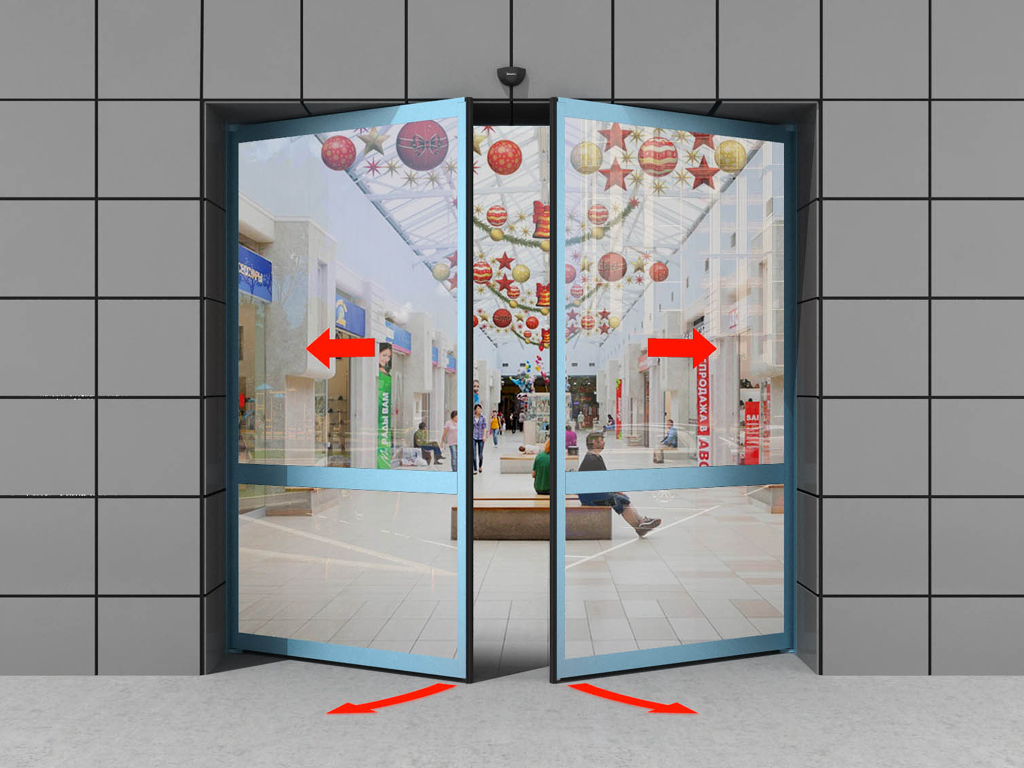

Эки канаттуу «антипаника» эшиги (канаттарды толук ачуу функциясы менен).

Эки канаттуу «антипаника» эшиги (канаттарды толук ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 000–2 500
H, мм Высота проема 1 700–2 400

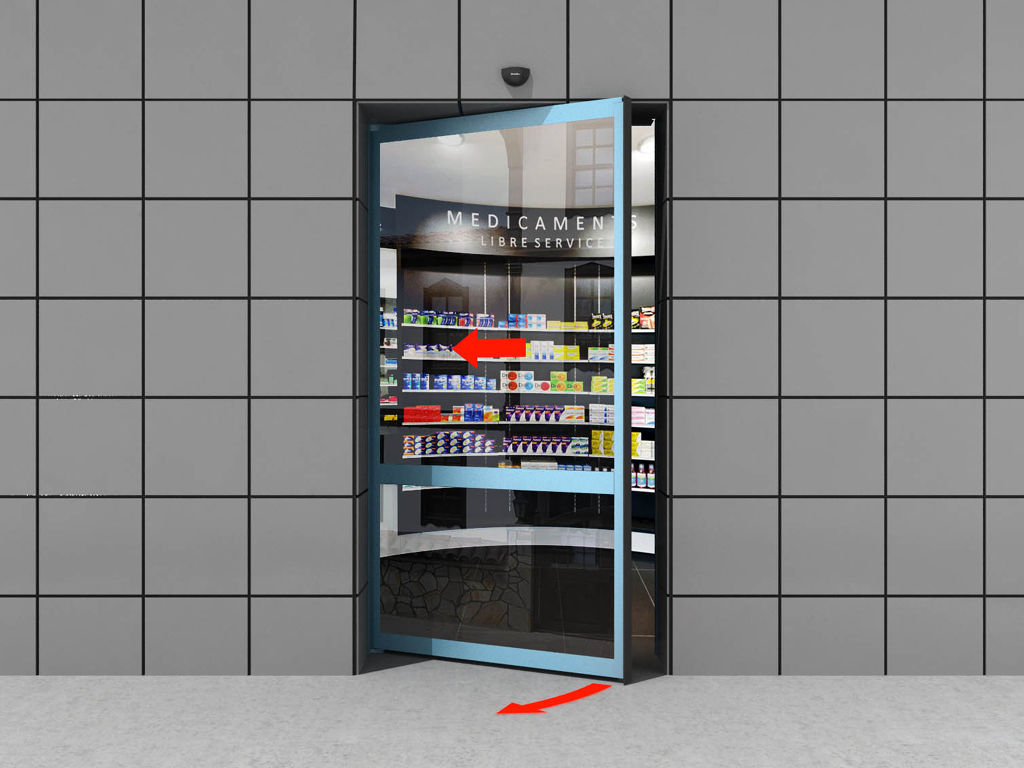

Бир канаттуу «антипаника» эшиги (канатты толук ачуу функциясы менен).

Бир канаттуу «антипаника» эшиги (канатты толук ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700–1 400
H, мм Высота проема 1 700–2 400

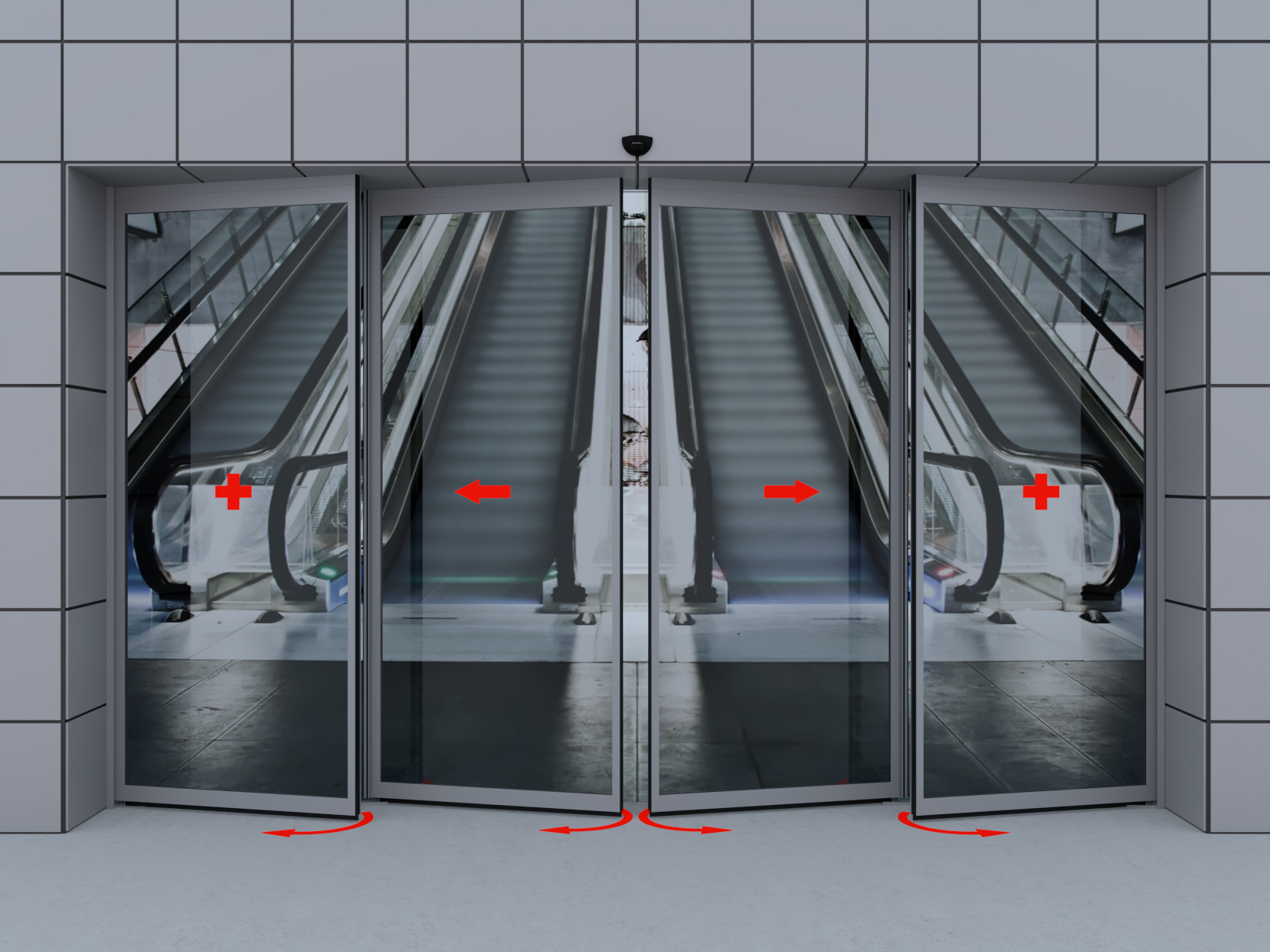

Эки канаттуу «антипаника» эшиги (эки кыймылдуу жана эки кыймылсыз канаттары бар, толук ачылуу функциясы менен).

Эки канаттуу «антипаника» эшиги (эки кыймылдуу жана эки кыймылсыз канаттары бар, толук ачылуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 2 400–5 000
H, мм Высота проема 1 700–2 400
W, мм Ширина прохода 1 200–2 500
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 «Антипаника» канат
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Бир канаттуу эшик / Эки канаттуу эшик / «Антипаника» эшиги
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Жогорку жыштыктагы өтүүнү камсыз кылуу үчүн, 24 сааттык режимде

1. Эшик кутусун электр привод менен бөлмөнүн сыртынан, көчө жагынан орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу тек гана авариялык учурда (электр кубаты жокто) же жөнгө салуу иштеринде жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда чоң күч колдонбоңуз. Канаттарды кескин түрдө түртүп ачууга тыюу салынат.

4. Балдар жана үй жаныбарлары эшик канаттары ачылып-жабылуучу зонада узак убакыт болбошун көзөмөлдөңүз.

5. Блоктолгон эшикти кол менен күч менен ачууга, манжаларды же башка предметтерди кыймылдуу канат менен пол ортосундагы боштукка салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттардын өтүү учурунда ур-токмокко алууга же алардын ачылышына/жабылышына тоскоол болууга жол берилбейт. Эшик канаттарынын кыймыл зонунда чуркоо же турбоо тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда эч кандай чет буюмдар жана таштандылар болбошун көзөмөлдөңүз: алардын болушу эшик канаттарын буруп, быштырып коюуга жана автоматиканы иштен чыгарууга алып келиши мүмкүн.

8. Полго багыттоочуларды жана кареткалар роликтерин булгантууга жол берилбейт, анткени бул канаттардын жылмакай кыймылын бузуп, жабышына жана электр приводдун иштен чыгышына алып келиши мүмкүн.

9. Автоматтык эшик канаттары ачуу/жабуу цикли учурунда багыттоочу рельс боюнча жумшак жылышы керек, жана канаттар толугу менен ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоз болушу керек.

10. Эшик оюгуна фотоэлементтер же ИК-парда сыяктуу коопсуздук элементтери орнотулбастан эшикти колдонууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Жыланган пенопласт блоктору бар жыгач поддон. Профилдер гофр кагаз менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгак профилдерди көпүрчүк плёнка менен ороп, логотиби бар скотч менен бекиткен түрдө көрсөтүлөт. Бир таңгактагы профилдердин салмагы 35 кг дан ашпайт
Упаковка на палету Характеристики упаковки
Көпүрчүк плёнка менен таңгакталган профиль топтомдору пенопласт чөйрөсү бар поддонго коюлуп, скотч менен бекитилет
Кошумча сүрөттөмө печать

Сырма эшиктерди өзүнчө орнотууга болот же имараттын фасадына же кире бериш бөлүгүнө интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин коробун проёмго монтаждоо
Автоматтык эшиктин коробун проёмго монтаждоо
Телескоптук эшиктин коробун проёмго монтаждоо
Телескоптук эшиктин коробун проёмго монтаждоо
  1. Проём параметрлери: Н — проёмдун бийиктиги (тажыбыздан таза полго чейин болгон аралык); В — проёмдун туурасы (сол чекиттен оң чекитке чейинки аралык); h — притолоктун бийиктиги (проёмдун үстүнөн түшпөс бийиктикке чейинки аралык). Притолоктун жана проёмдун туурасы менен бийиктигин өлчөө минимум эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине өлчөм кабыл алынат.
  2. Сунушталган конструкцияны сапаттуу монтаждоо жана анын келечекте ишенимдүү иштешин камсыздоо үчүн, проёмду даярдоо зарыл. Проёмдүн тазалыгына төмөнкү талаптар каралган: Проём түз төрт бурчтуу формада болушу керек. Чеңгелдердин беттери тегиз жана жылмакай болушу керек, штукатурка калдыктары жана сызыктар жок. Полдун беттери тегиз, горизонталдуу болушу керек, чыкмалар жана оймо-чиймелер болбошу керек. 1 мге 1 ммге чейинки чегара каралган. Тик жана горизонталдуу беттер 1 мге 1 ммге чейинки четтөөсүз тегиз болушу керек. Эгер проём талаптардан четтесе, өлчөм алуу жана монтаж башталганга чейин бул четтөө жоюлушу зарыл. Притолок жана каптал дубалдар бир түстүү чектөөлөрдө болушу керек. Проёмдун чеңгеси туруктуу конструкция, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD-SP приводу менен автоматтык сырма эшик» колдонмо китеби

«AD-SP-TELESCOPE приводу менен телескоптук эшик» колдонмо китеби

Автоматтык/телескоптук эшиктердин жеңил канаттарын чогултууга колдонмо китеп

«Антипаника» канаттары (канатты толук ачуу функциясы менен) автоматтык эшиктердин канаттарын чогултууга колдонмо китеп

Фрамуга жана автоматтык эшикти камтыган конструкцияларды чогултууга колдонмо китеп

AD-34 комбинацияланган кыймыл жана коопсуздук сенсорун жөндөө колдонмосу

Оюкту даярдоо жана монтаждоо талаптары

Автоматтык сырма эшик / AD-SP / AD-SP-TELESCOPE приводу паспорту

Алюминий профильге ылайыктуулук сертификаты

Автоматтык эшиктердин приводдоруна ылайыктуулук декларациясы

Негизги канаттын профилдери жана комплекттери каталогу (архив)

Автоматтык эшиктин лайт канаттары үчүн профилдер жана комплекттер каталогу

Телескоптук эшиктин лайт канаттары үчүн профилдер жана комплекттер каталогу

«Антипаника» автоматтык эшиктин профилдери жана комплекттери каталогу

Кепилдик милдеттенмелери печать

Сатып алуучуга эксплуатация шарттары сакталганда, жеткирүү моментинен тартып системанын комплектациясы боюнча 2 жылдык кепилдик берилет.

Жаңы буюмдар
Зымсыз (локтевая) баскыч AD-30 эшикти кол менен ачууну башкаруу үчүн колдонулат жана ал таза бөлмөлөрдө (операция бөлмөлөрү жана лабораториялык блоктор) ошондой эле офистерде жана соода жайларында колдонууга ылайыктуу.

Зымсыз (локтевая) баскыч AD-30 эшикти кол менен ачууну башкаруу үчүн колдонулат жана ал таза бөлмөлөрдө (операция бөлмөлөрү жана лабораториялык блоктор) ошондой эле офистерде жана соода жайларында колдонууга ылайыктуу.

AD-34 сенсору — комбинацияланган түрдөгү жабдуу, бир корпуска микротолкундуу кыймыл радары жана инфракызыл катышуу пардасын бириктирет. Сенсор AD-SP приводу бар автоматтык сырма эшикке орнотулганда, коопсуздук фотоэлементтеринин ордуна же алар менен бирге иштей алат.

AD-34 сенсору — комбинацияланган түрдөгү жабдуу, бир корпуска микротолкундуу кыймыл радары жана инфракызыл катышуу пардасын бириктирет. Сенсор AD-SP приводу бар автоматтык сырма эшикке орнотулганда, коопсуздук фотоэлементтеринин ордуна же алар менен бирге иштей алат.

Дизайн
Толтуруунун дизайны
Канаттардын эки тараптуу боёлушу бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Канаттардын эки тараптуу боёлушу бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Дисплейи бар режим которгуч (арт. AD-08SP).

Дисплейи бар режим которгуч (арт. AD-08SP).

Кыймыл сенсору (арт. AD-06, 1 даана).

Кыймыл сенсору (арт. AD-06, 1 даана).

Комбинацияланган кыймыл жана коопсуздук сенсору (арт. AD-34, 1 даана).

Комбинацияланган кыймыл жана коопсуздук сенсору (арт. AD-34, 1 даана).

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын толук ачуу режиминде приводду бөгөттөп турууну камсыз кылат.

Фотоэлементтер комплекти (арт. AD-09, 1 даана), эшик канаттарын толук ачуу режиминде приводду бөгөттөп турууну камсыз кылат.

Тарткыч ролик (арт. AD-14SP, 1 даана).

Тарткыч ролик (арт. AD-14SP, 1 даана).

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда.

Кутунун каптал капкактарынын комплекти (арт. AD-16SP, 2 даана) AD-SPде.

Кутунун каптал капкактарынын комплекти (арт. AD-16SP, 2 даана) AD-SPде.

Приводдук ремень (арт. AD-17, 11 м).

Приводдук ремень (арт. AD-17, 11 м).

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда.

Ремень кармагычтарынын комплекти (арт. AD-20SP, 2 даана).

Ремень кармагычтарынын комплекти (арт. AD-20SP, 2 даана).

Полго орнотулуучу ылдыйкы багыттоочу (арт. TPP-001-32D, 2 даана).

Полго орнотулуучу ылдыйкы багыттоочу (арт. TPP-001-32D, 2 даана).

Капкагы бар куту (арт. AHDS35 2009, 2011, 2012) AD-SP приводу үчүн.

Капкагы бар куту (арт. AHDS35 2009, 2011, 2012) AD-SP приводу үчүн.

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP.

Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP.

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Вертикалдуу канат профили, уч жагында 30 × 35 мм кесиги менен (арт. AHDS35 0106.FREZ, 2 даана).

Вертикалдуу канат профили, уч жагында 30 × 35 мм кесиги менен (арт. AHDS35 0106.FREZ, 2 даана).

Горизонталдуу канат профили 64 × 35 мм (арт. AHDS35 0108, 2 даана).

Горизонталдуу канат профили 64 × 35 мм (арт. AHDS35 0108, 2 даана).

«Антипаника» вертикалдуу профиль (арт. AHDS35 0112, 2 даана).

«Антипаника» вертикалдуу профиль (арт. AHDS35 0112, 2 даана).

«Антипаника» жогорку горизонталдуу профиль (арт. AHDS35 0113, 2 даана).

«Антипаника» жогорку горизонталдуу профиль (арт. AHDS35 0113, 2 даана).

«Антипаника» төмөнкү горизонталдуу профиль (арт. AHDS35 0114, 2 даана).

«Антипаника» төмөнкү горизонталдуу профиль (арт. AHDS35 0114, 2 даана).

«Антипаника» босого профили (арт. AHDS35 0111, 2 даана).

«Антипаника» босого профили (арт. AHDS35 0111, 2 даана).

«Антипаника» илгич (арт. HAP.01, 2 даана) — канаттын жогорку илгичи.

«Антипаника» илгич (арт. HAP.01, 2 даана) — канаттын жогорку илгичи.

Чектегич (арт. HAP.02, 2 даана) — канаттын төмөнкү илгичи.

Чектегич (арт. HAP.02, 2 даана) — канаттын төмөнкү илгичи.

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Авариялык чыгуу баскычы УДП 513-10 (арт. AD-46).

Куюлган плиталар комплекти (арт. AD-100KIT, 2 комплект).

Куюлган плиталар комплекти (арт. AD-100KIT, 2 комплект).

Дополнительная комплектация
AD-07SP — AD-SP приводу үчүн электромеханикалык кулпу, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводу үчүн.

AD-07SP — AD-SP приводу үчүн электромеханикалык кулпу, уруксатсыз кирүүдөн ишенимдүү коргоону камсыз кылат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводу үчүн.

AD-27 — аккумулятордук батарея (сыйымдуулугу 2,0 Аh), эшикти тышкы электр камсыздоосу жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-27 — аккумулятордук батарея (сыйымдуулугу 2,0 Аh), эшикти тышкы электр камсыздоосу жок 15–30 мүнөт (170 цикл) үзгүлтүксүз иштөөсүн камсыз кылат.

AD-30 — зымсыз (локтевая) PUSH баскычы. Эшикти кол менен контакттык башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (баскычты басуу аркылуу эшикти ачуу).

AD-30 — зымсыз (локтевая) PUSH баскычы. Эшикти кол менен контакттык башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (баскычты басуу аркылуу эшикти ачуу).

AD-31 — контактсыз инфракызыл баскыч. Эшикти кол менен контактсыз башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (1ден 15 смге чейин аралыкта).

AD-31 — контактсыз инфракызыл баскыч. Эшикти кол менен контактсыз башкаруу үчүн кыймыл сенсорунун ордуна колдонулат (1ден 15 смге чейин аралыкта).

AD-32 — ачкычы бар иштөө режимдерин которгуч (5 режим). Дисплейи бар режим которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкычы бар иштөө режимдерин которгуч (5 режим). Дисплейи бар режим которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — комбинацияланган кыймыл жана коопсуздук сенсору. Бир корпуска микротолкундуу кыймыл радары сенсорун жана эшик оюгунан инфракызыл коопсуздук пардасын бириктирет.

AD-34 — комбинацияланган кыймыл жана коопсуздук сенсору. Бир корпуска микротолкундуу кыймыл радары сенсорун жана эшик оюгунан инфракызыл коопсуздук пардасын бириктирет.

AD-09 — эшик оюгунда кошумча коопсуздукту камсыз кылуучу фотоэлементтер комплекти.

AD-09 — эшик оюгунда кошумча коопсуздукту камсыз кылуучу фотоэлементтер комплекти.

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

KALESB-1K — айланма туткасы менен бирдикте ригели түшмө түрдө салынуучу кулпу (ачкычы жок).

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Ширина прохода, мм
1 200–2 500 ( «антипаника» кыймылсыз канаттарга чейин)
Ширина проема, мм
2 400–5 000
Высота проема, мм
1 700–2 400
Притолока, мм
125тен кем эмес
Конструкция
  1. Канаттын тик профили
  2. Канаттын горизонталдык профили
  3. Штапик
  4. Толтуруусу 8 же 9 мм (штапик менен), 24 мм (штапиксиз)
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Орто уплотнитель
Стандартные конструктивные решения

Эки канаттуу «антипаника» эшиги (канаттарды толук ачуу функциясы менен).

Эки канаттуу «антипаника» эшиги (канаттарды толук ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 000–2 500
H, мм Высота проема 1 700–2 400
Бир канаттуу «антипаника» эшиги (канатты толук ачуу функциясы менен).

Бир канаттуу «антипаника» эшиги (канатты толук ачуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700–1 400
H, мм Высота проема 1 700–2 400
Эки канаттуу «антипаника» эшиги (эки кыймылдуу жана эки кыймылсыз канаттары бар, толук ачылуу функциясы менен).

Эки канаттуу «антипаника» эшиги (эки кыймылдуу жана эки кыймылсыз канаттары бар, толук ачылуу функциясы менен).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 2 400–5 000
H, мм Высота проема 1 700–2 400
W, мм Ширина прохода 1 200–2 500
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 «Антипаника» канат
Максимальная высота, м 2,4
Максимальный вес створки, кг. 200/180/90 Бир канаттуу эшик / Эки канаттуу эшик / «Антипаника» эшиги
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Жогорку жыштыктагы өтүүнү камсыз кылуу үчүн, 24 сааттык режимде
Условия эксплуатации продукции

1. Эшик кутусун электр привод менен бөлмөнүн сыртынан, көчө жагынан орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу тек гана авариялык учурда (электр кубаты жокто) же жөнгө салуу иштеринде жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда чоң күч колдонбоңуз. Канаттарды кескин түрдө түртүп ачууга тыюу салынат.

4. Балдар жана үй жаныбарлары эшик канаттары ачылып-жабылуучу зонада узак убакыт болбошун көзөмөлдөңүз.

5. Блоктолгон эшикти кол менен күч менен ачууга, манжаларды же башка предметтерди кыймылдуу канат менен пол ортосундагы боштукка салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттардын өтүү учурунда ур-токмокко алууга же алардын ачылышына/жабылышына тоскоол болууга жол берилбейт. Эшик канаттарынын кыймыл зонунда чуркоо же турбоо тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда эч кандай чет буюмдар жана таштандылар болбошун көзөмөлдөңүз: алардын болушу эшик канаттарын буруп, быштырып коюуга жана автоматиканы иштен чыгарууга алып келиши мүмкүн.

8. Полго багыттоочуларды жана кареткалар роликтерин булгантууга жол берилбейт, анткени бул канаттардын жылмакай кыймылын бузуп, жабышына жана электр приводдун иштен чыгышына алып келиши мүмкүн.

9. Автоматтык эшик канаттары ачуу/жабуу цикли учурунда багыттоочу рельс боюнча жумшак жылышы керек, жана канаттар толугу менен ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоз болушу керек.

10. Эшик оюгуна фотоэлементтер же ИК-парда сыяктуу коопсуздук элементтери орнотулбастан эшикти колдонууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Жыланган пенопласт блоктору бар жыгач поддон. Профилдер гофр кагаз менен оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгак профилдерди көпүрчүк плёнка менен ороп, логотиби бар скотч менен бекиткен түрдө көрсөтүлөт. Бир таңгактагы профилдердин салмагы 35 кг дан ашпайт
Упаковка на палету Характеристики упаковки
Көпүрчүк плёнка менен таңгакталган профиль топтомдору пенопласт чөйрөсү бар поддонго коюлуп, скотч менен бекитилет
Кошумча сүрөттөмө

Сырма эшиктерди өзүнчө орнотууга болот же имараттын фасадына же кире бериш бөлүгүнө интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Автоматтык эшиктин коробун проёмго монтаждоо
Автоматтык эшиктин коробун проёмго монтаждоо
Телескоптук эшиктин коробун проёмго монтаждоо
Телескоптук эшиктин коробун проёмго монтаждоо
Подготовка строительного объекта
  1. Проём параметрлери: Н — проёмдун бийиктиги (тажыбыздан таза полго чейин болгон аралык); В — проёмдун туурасы (сол чекиттен оң чекитке чейинки аралык); h — притолоктун бийиктиги (проёмдун үстүнөн түшпөс бийиктикке чейинки аралык). Притолоктун жана проёмдун туурасы менен бийиктигин өлчөө минимум эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине өлчөм кабыл алынат.
  2. Сунушталган конструкцияны сапаттуу монтаждоо жана анын келечекте ишенимдүү иштешин камсыздоо үчүн, проёмду даярдоо зарыл. Проёмдүн тазалыгына төмөнкү талаптар каралган: Проём түз төрт бурчтуу формада болушу керек. Чеңгелдердин беттери тегиз жана жылмакай болушу керек, штукатурка калдыктары жана сызыктар жок. Полдун беттери тегиз, горизонталдуу болушу керек, чыкмалар жана оймо-чиймелер болбошу керек. 1 мге 1 ммге чейинки чегара каралган. Тик жана горизонталдуу беттер 1 мге 1 ммге чейинки четтөөсүз тегиз болушу керек. Эгер проём талаптардан четтесе, өлчөм алуу жана монтаж башталганга чейин бул четтөө жоюлушу зарыл. Притолок жана каптал дубалдар бир түстүү чектөөлөрдө болушу керек. Проёмдун чеңгеси туруктуу конструкция, ширетилген түтүк, фасаддык профиль же витраж түрүндө болушу керек.
Кепилдик милдеттенмелери

Сатып алуучуга эксплуатация шарттары сакталганда, жеткирүү моментинен тартып системанын комплектациясы боюнча 2 жылдык кепилдик берилет.

Документация
Инструкции

«AD-SP приводу менен автоматтык сырма эшик» колдонмо китеби

«AD-SP-TELESCOPE приводу менен телескоптук эшик» колдонмо китеби

Автоматтык/телескоптук эшиктердин жеңил канаттарын чогултууга колдонмо китеп

«Антипаника» канаттары (канатты толук ачуу функциясы менен) автоматтык эшиктердин канаттарын чогултууга колдонмо китеп

Фрамуга жана автоматтык эшикти камтыган конструкцияларды чогултууга колдонмо китеп

AD-34 комбинацияланган кыймыл жана коопсуздук сенсорун жөндөө колдонмосу

Оюкту даярдоо жана монтаждоо талаптары

Паспорта и сертификаты

Автоматтык сырма эшик / AD-SP / AD-SP-TELESCOPE приводу паспорту

Алюминий профильге ылайыктуулук сертификаты

Автоматтык эшиктердин приводдоруна ылайыктуулук декларациясы

Чертежи

Негизги канаттын профилдери жана комплекттери каталогу (архив)

Автоматтык эшиктин лайт канаттары үчүн профилдер жана комплекттер каталогу

Телескоптук эшиктин лайт канаттары үчүн профилдер жана комплекттер каталогу

«Антипаника» автоматтык эшиктин профилдери жана комплекттери каталогу

Буйрутма бериңиз
