DoorHan муздатылган жайлар үчүн эшиктер жана эшиктер — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Орта температурадагы жана төмөн температурадагы качып ачыла турган эшиктер муздаткыч жана тоңдуруучу камералардын кирүү топторун уюштурууда колдонулат, складдарда, терминалдарда, логистикалык борборлордо, тамак-аш өнөр жайы жана соода тармактарында көп трафиктин механизацияланган жүктөө каражаттары менен. Конструкциянын энергияны үнөмдөөчү өзгөчөлүгү полотонун толтуруу материалдарынын заманбап колдонулушу аркылуу жетилет. Тыгынычтыкка музга туруктуу EPDM тыгын пайдаланышы менен жетишилет. Конструкциянын ишенимдүүлүгү бир нече циклдык сынактар менен дагы, узак мөөнөттүү эксплуатация тажрыйбасы менен далилденген.

Зона применения:

Тамак-аш өндүрүштөрү

Кафелер, барлар, ресторандар

Тамак-аш ритейл ишканалары

монтаж менен заказ берүү

Артыкчылыктар

Минималдуу орнотуу убактысы

Полотонун төмөнкү кромкасын жылытуу бетон иштери жүргүзүлбөстөн, орнотуу убактысын кыскартат.

Толук оңдолууга мүмкүнчүлүк

Толук оңдолууга мүмкүнчүлүк жана эшиктин блогунун бардык бузулган элементтерин алмаштыруу мүмкүнчүлүгү.

Иштөө температурасынын кеңири диапазону

Эшиктин полотосунун муздук көпүрөсүн үзүүчү эксклюзивдик система күчүн жоготпойт жана эшикти кеңири температура диапазонунда ишенимдүү иштөөсүн камсыздайт.

Агрессивдүү чөйрөлөргө туруктуулук

Порошок менен капталган алюминий рама агрессивдүү чөйрө шарттарында иштөөгө арналган.

Жылуулук жоготууларынын минимизациясы

Эшиктердин автоматтык түрдө жабылышы функциясы жылуулук жоготууларын минималдаштырууга жардам берет.

Минималдуу орнотуу убактысы

Полотонун төмөнкү кромкасын жылытуу бетон иштери жүргүзүлбөстөн, орнотуу убактысын кыскартат.

Толук оңдолууга мүмкүнчүлүк

Толук оңдолууга мүмкүнчүлүк жана эшиктин блогунун бардык бузулган элементтерин алмаштыруу мүмкүнчүлүгү.

Иштөө температурасынын кеңири диапазону

Агрессивдүү чөйрөлөргө туруктуулук

Порошок менен капталган алюминий рама агрессивдүү чөйрө шарттарында иштөөгө арналган.

Жылуулук жоготууларынын минимизациясы

Эшиктердин автоматтык түрдө жабылышы функциясы жылуулук жоготууларын минималдаштырууга жардам берет.

Дизайн

Сэндвич-панелдин беттери

Түстөр

Тегиз

RAL 9003 ак (полотно)

RAL 9006 күмүш (полотонун окантовкасы)

Комплектация

Базовая комплектация

Дополнительная комплектация

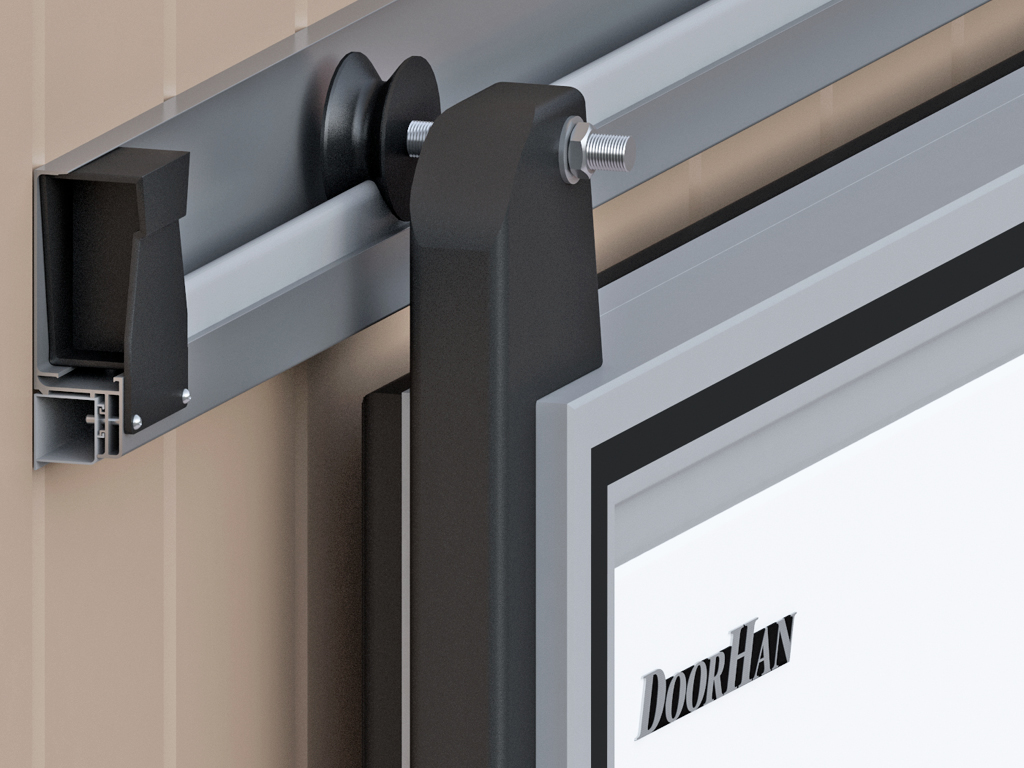

Алюминий жылма система.

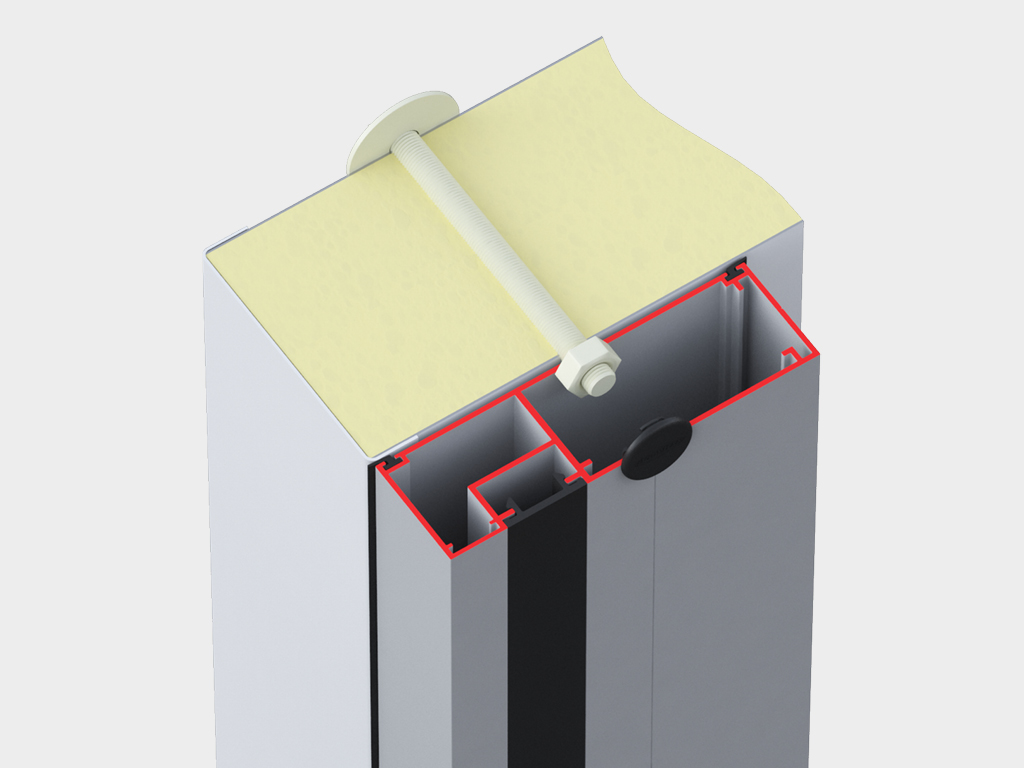

ПЭН орнотуу үчүн кабель-каналдуу алюминий алкак.

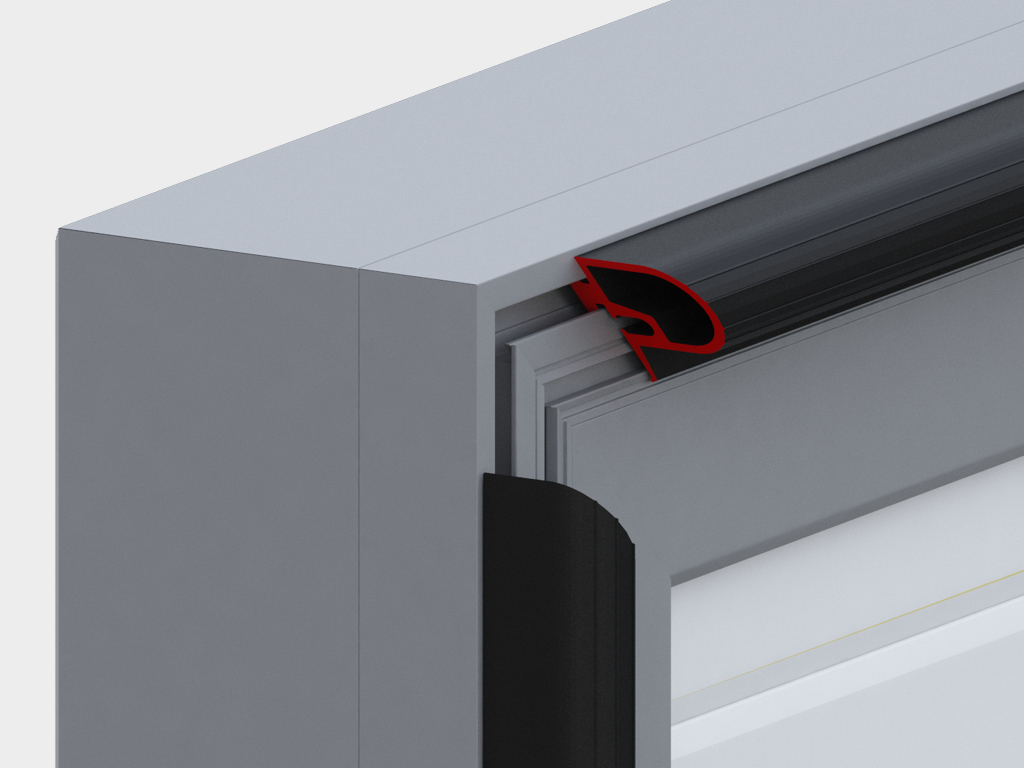

Эшиктин полотносунун периметри боюнча тыгыздагыч.

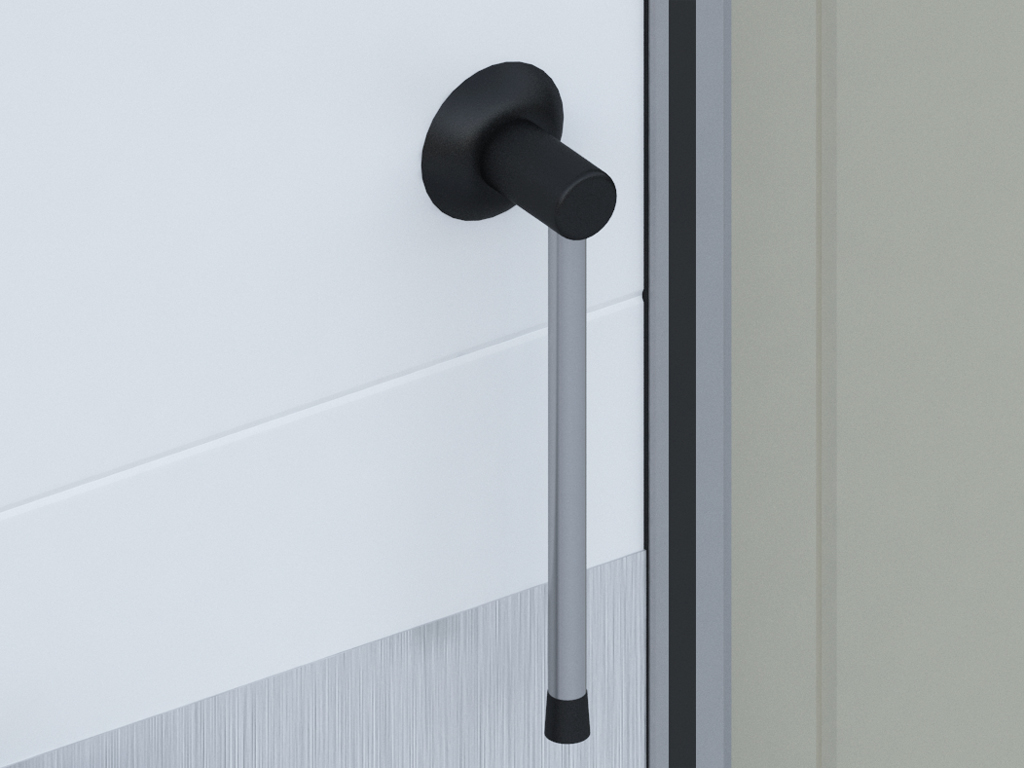

1600 мм жана андан кең эшиктер үчүн рычаг түрүндөгү тутка.

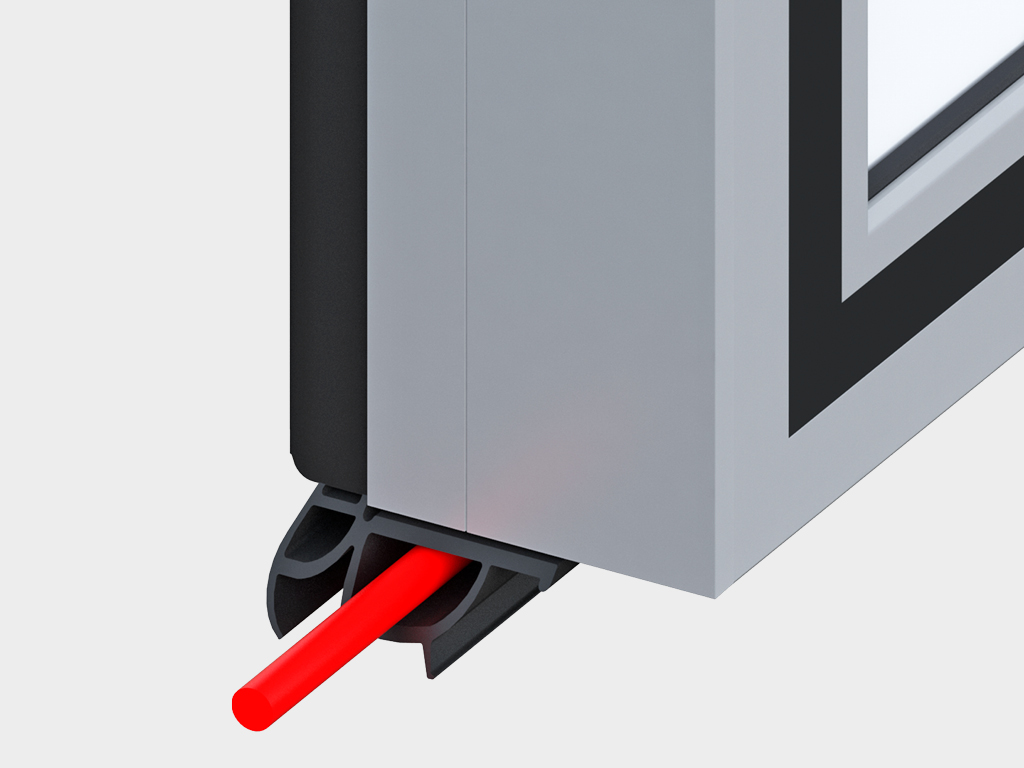

Төмөн температуралык аткаруудагы эшиктер үчүн полотнонун ылдыйкы жээгин жылытуу системасы.

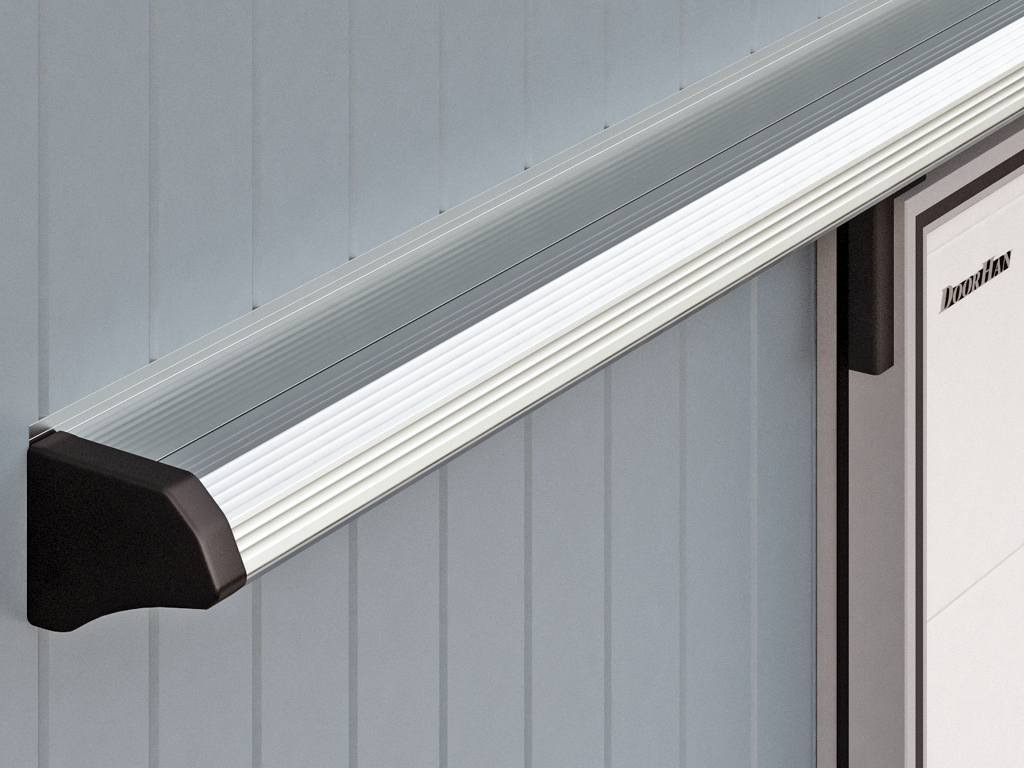

Коргоочу декоративдик куту.

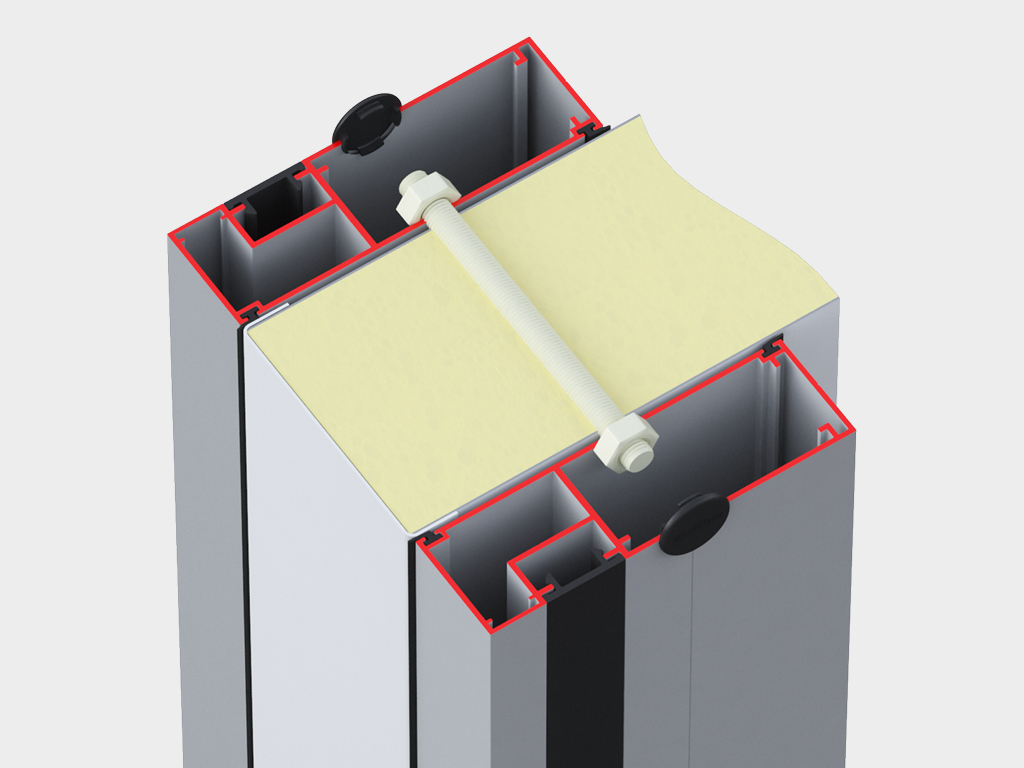

Проемдун катуулугун камсыз кылуу үчүн ички алюминий алкак.

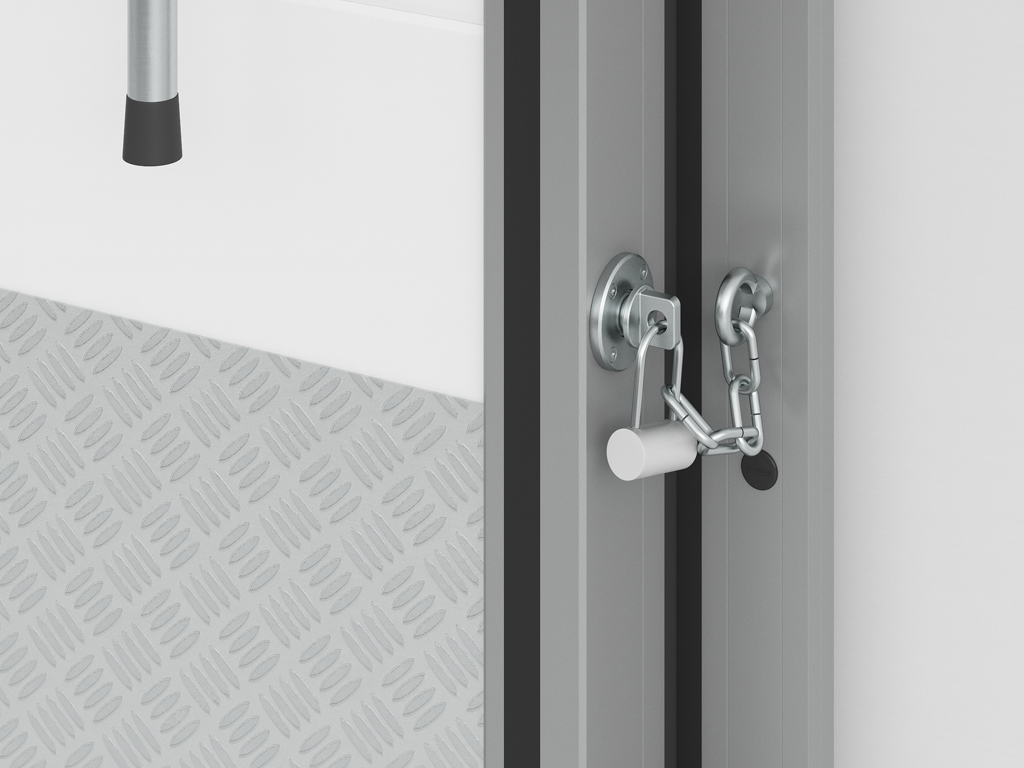

Илгич түрүндөгү кулпу үчүн жабылуу системасы.

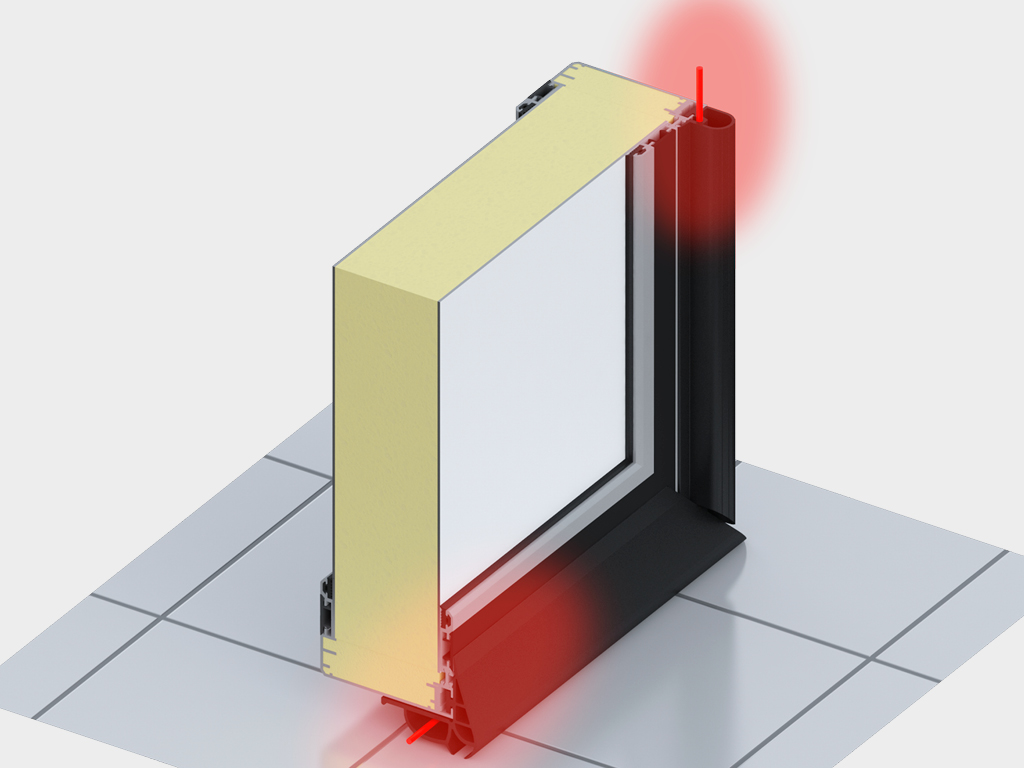

Эшиктин полотносун жылытуу.

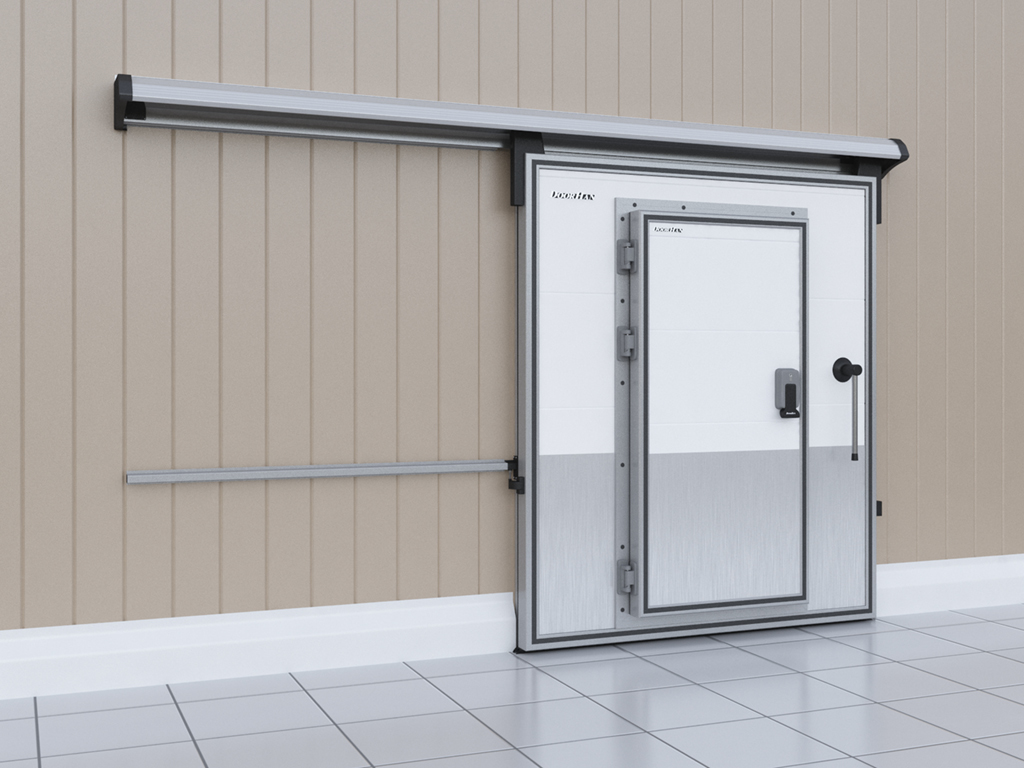

800 × 2000 мм өлчөмүндөгү киргизме калитка.

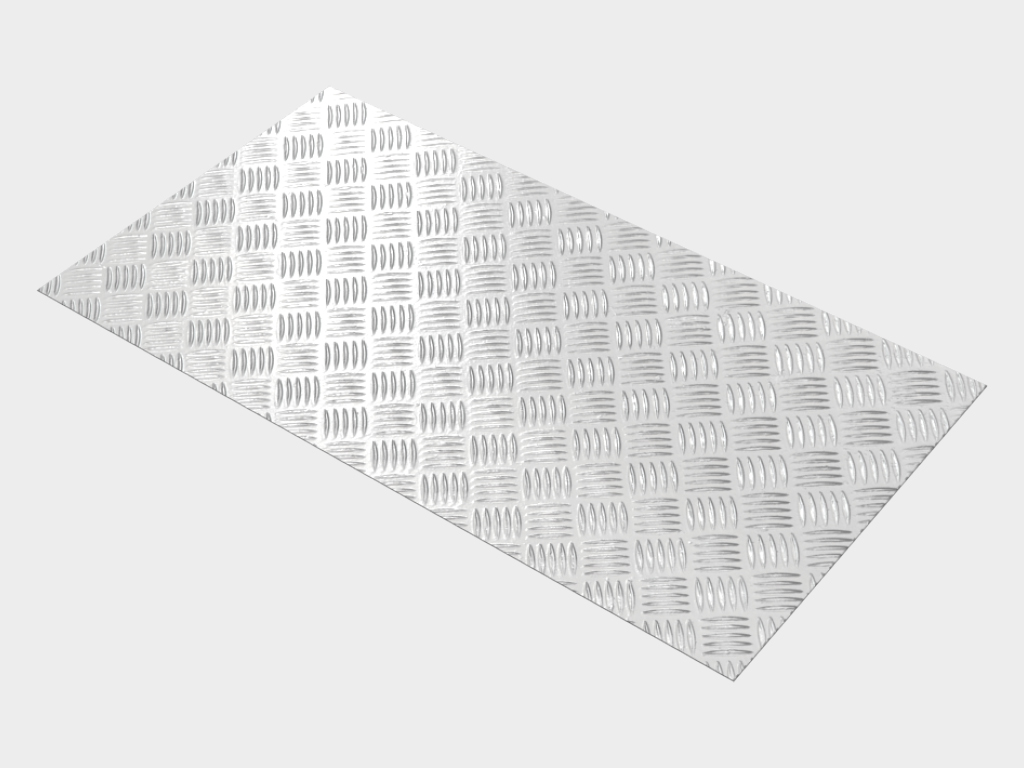

Бырышкан алюминийден жасалган коргоочу бамперлер.

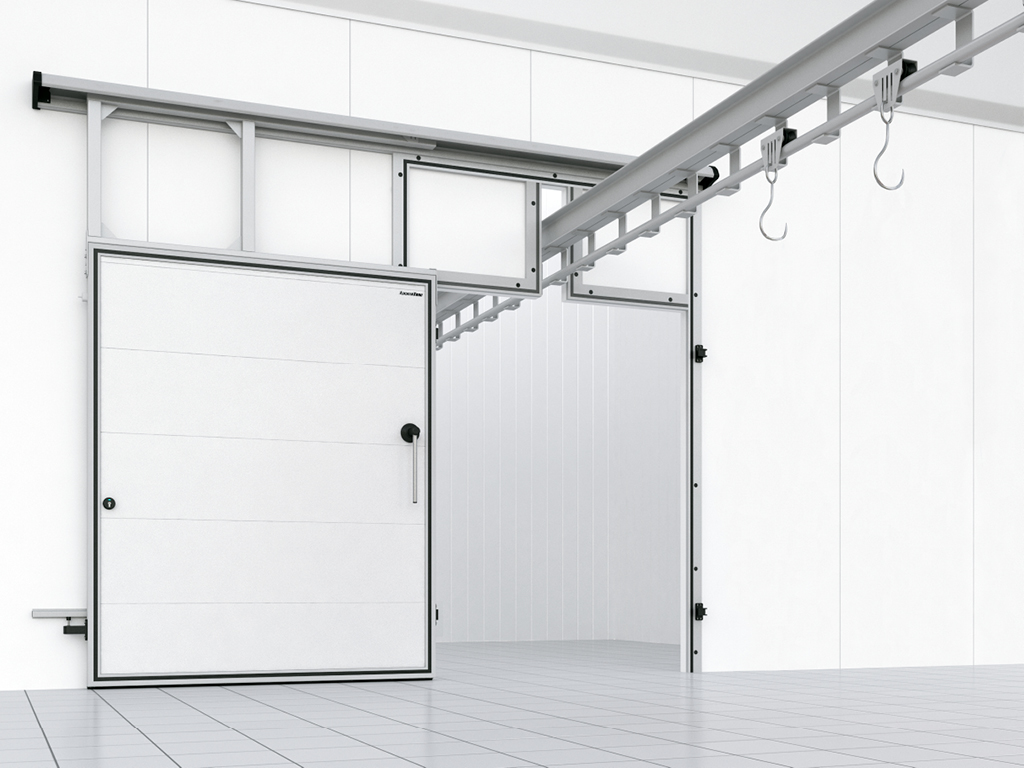

Монорельс жолуна ылайыкталган система.

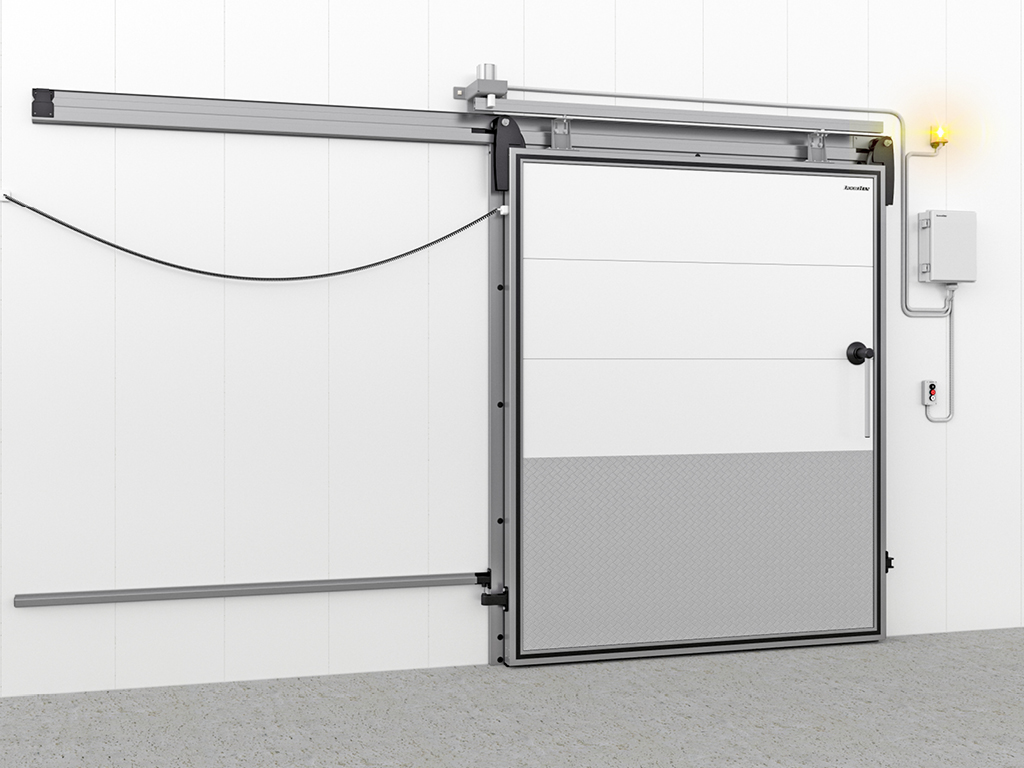

Жылма эшиктин автоматташтыруу системасы.

Техникалык мүнөздөмөлөр

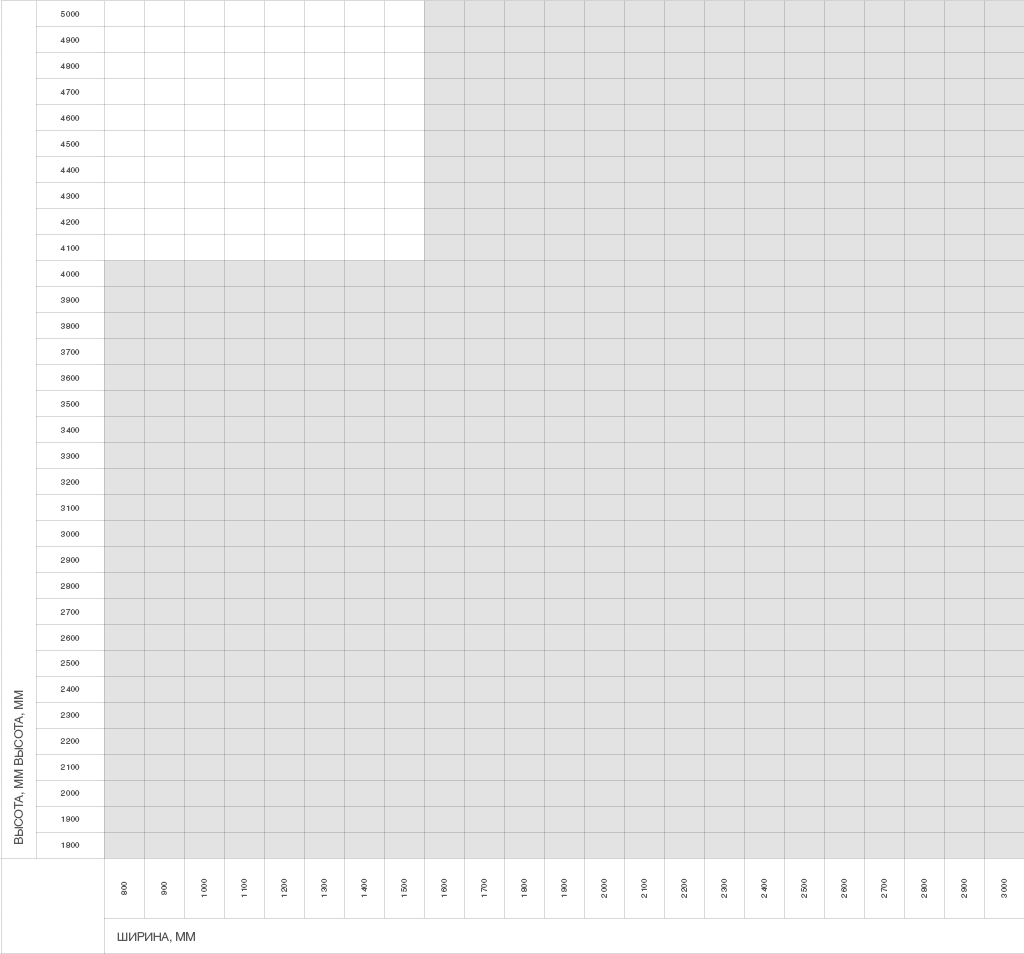

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

800–3 000

Высота проема, мм

1 800–5 000

Толщина изоляции, мм

80 же 120

Притолока, мм

240тан баштап

Пристенки, мм

Жарык проёмунун туурасы + 350 (откат жагында),
115 (откатка каршы жагында)

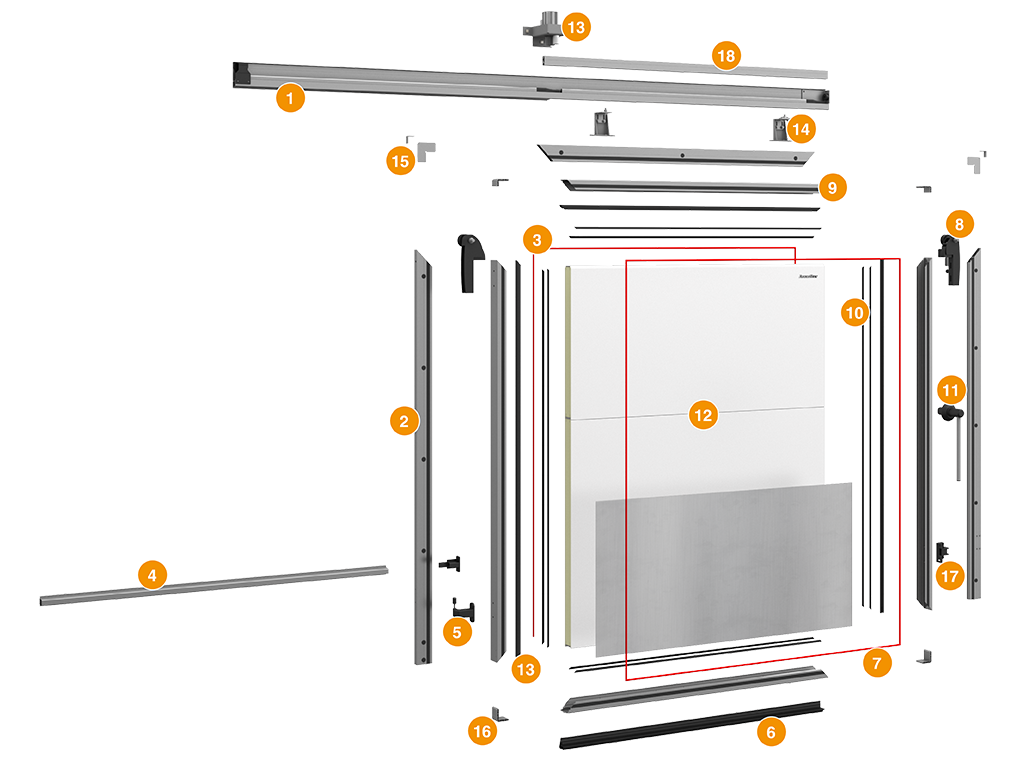

Качып ачыла турган система жогорку багыттоочу рельс менен ролик механизминен турат
ПЭН жылытуу үчүн кабель-канал орнотуу үчүн алюминий рама
Төмөн температурадагы эшиктердин рама периметринин жылытуусу
Качып ачыла турган система, төмөнкү багыттоочу рельс менен сунушталган
Төмөнкү басым
Төмөнкү тыгын
Эшиктин полотосунун периметринин жылытуусу (опция)
Полотонун илинишин үчүн кронштейни менен ролик механизм
Эшиктин алюминий каркасы
Эшиктин полотосунун периметри боюнча тыгын
1 600 мм жана андан кеңири эшиктер үчүн рычаждык колдонуучу. 1 600 мм ден тар жана кичирээк эшиктер үчүн накладка колдонуучу
Эшиктин полотосу
Эшиктердин полотосунун төмөнкү кромкасынын жылытуусу

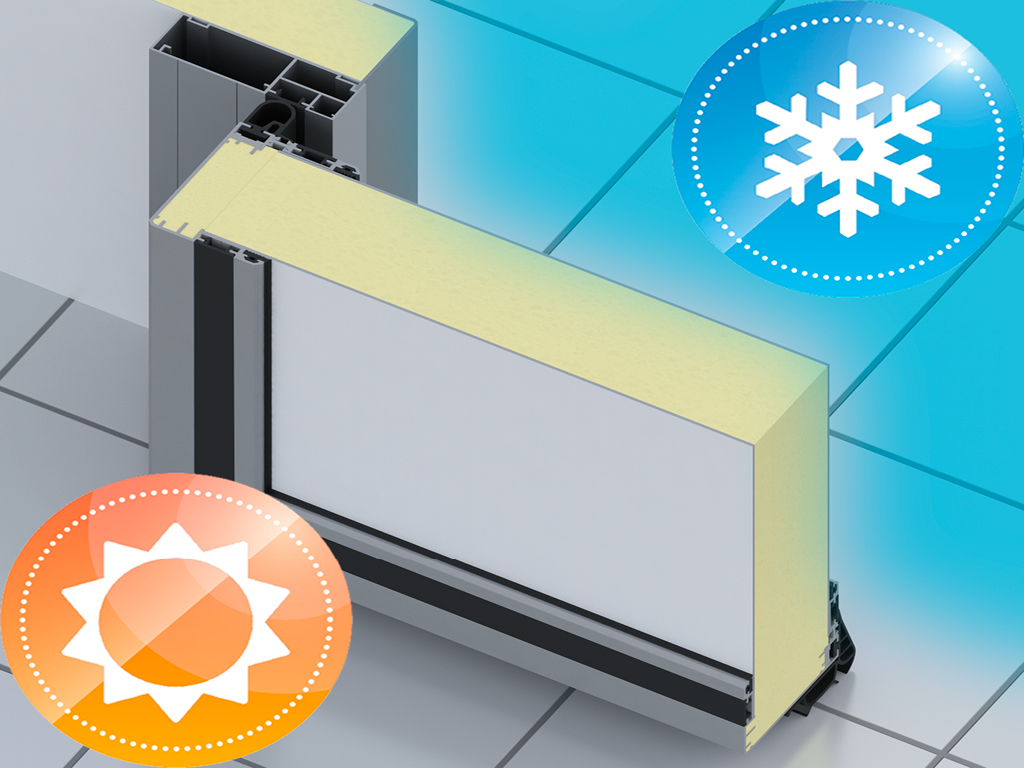

Орта температурадагы аткарылыш

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	-5…+6
Температурный режим перед дверью, ° С	0…+35
Влажность, %	100гө чейин

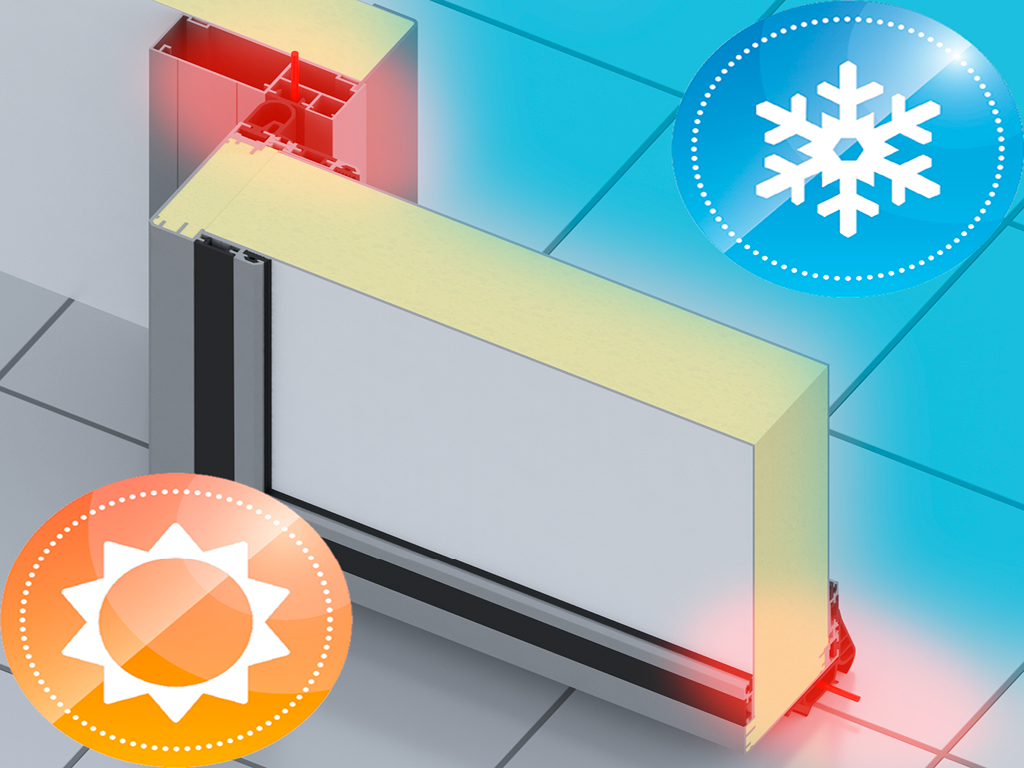

Төмөн температурадагы аткарылыш, панель 80 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	-18…-5
Температурный режим перед дверью, ° С	-18…+35
Влажность, %	100гө чейин

Төмөн температурага ылайыкташтырылган аткаруу, панель — 120 мм.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-27…-18
Температурный режим перед дверью, ° С	-35…+50
Влажность, %	100гө чейин

Төмөн температуралык аткаруу, панель — 120 мм, полотно жылыткыч менен жабдылган.

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	-35…-27
Температурный режим перед дверью, ° С	-35…+50
Влажность, %	100гө чейин

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000	Жылма механизмде тыгыздагычты алкакка кысуу системасы каралган.
Коррозионная стойкость	Коррозияга жогорку туруктуулук.
Грузоподъемность откатной системы, кг	300
Тип запорного механизма (замка)	Илгич кулпу үчүн жабылуу системасы.

1. Жылма эшиктердин ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн алардын техникалык кароосун жана тейлөөнү үзгүлтүксүз жүргүзүү сунушталат.

2. Эшиктерди кол менен ачуу жана жабуу иш-аракеттери атайын тутканын жардамы менен гана жүргүзүлүшү керек.

3. Эшиктерге сокку бербеңиз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

4. Эшиктер ачылып же жабылып жаткан учурда проемдо бөтөн буюмдардын жоктугуна көз салыңыз.

5. Эшиктер ачылып-жабылып жаткан учурда проемдо болууга тыюу салынат — бул жаракат алуу коркунучун жаратат.

Упаковка в дерево	Характеристики упаковки
Ширина, мм	Полотнонун туурасынан көз каранды.
Длина, мм	Полотнонун бийиктигинен көз каранды.

Кошумча сүрөттөмө печать

Муздатылган жайлар үчүн жылма эшиктер оңдолууга жогорку даражада жөндөмдүү. Конструкциянын кайсы бир бөлүгү иштен чыккан учурда, изделүүнү толугу менен алмаштырбай, анын алмаштыруусу кыска убакыттын ичинде аткарылышы мүмкүн.

Орнотуу

Способы монтажа

Подготовка строительного объекта

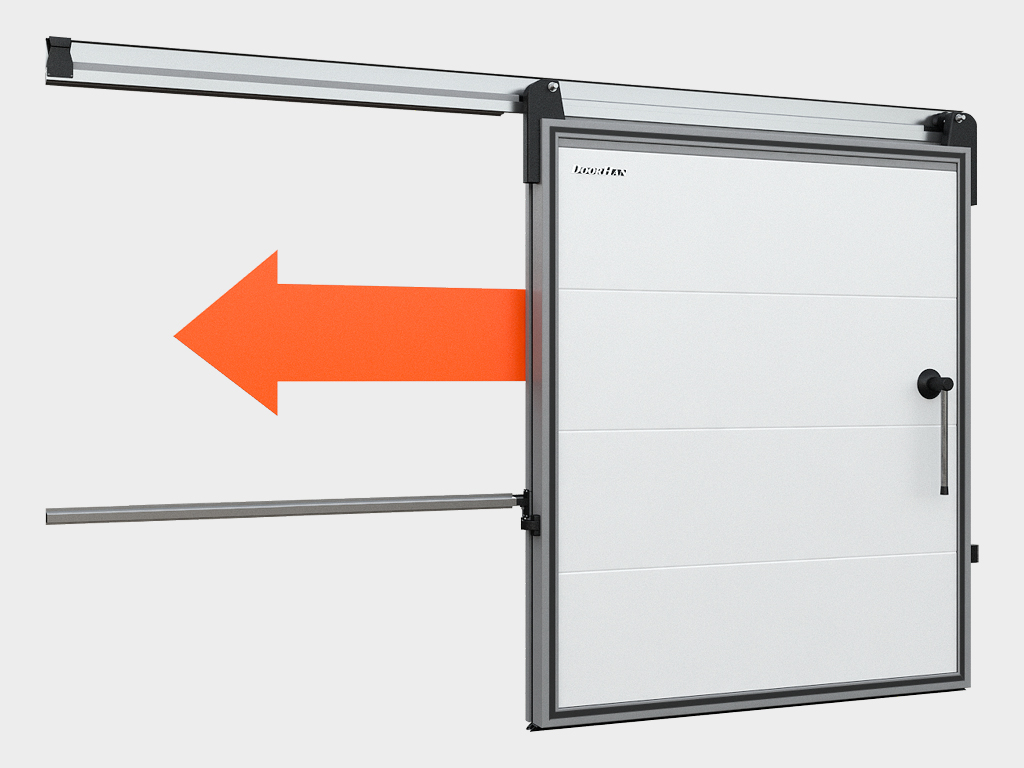

Ички имараттан тышкары накладной монтаж, полотонун солго карай качышы менен.

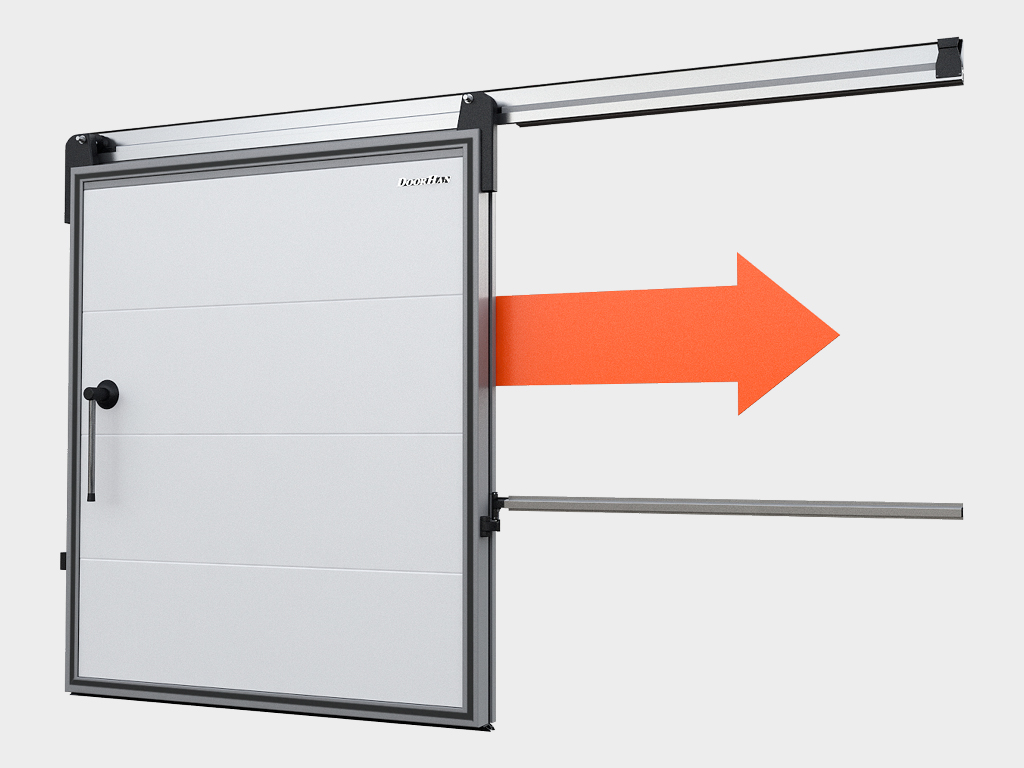

Ички имараттан тышкары накладной монтаж, полотонун оңго карай качышы менен.

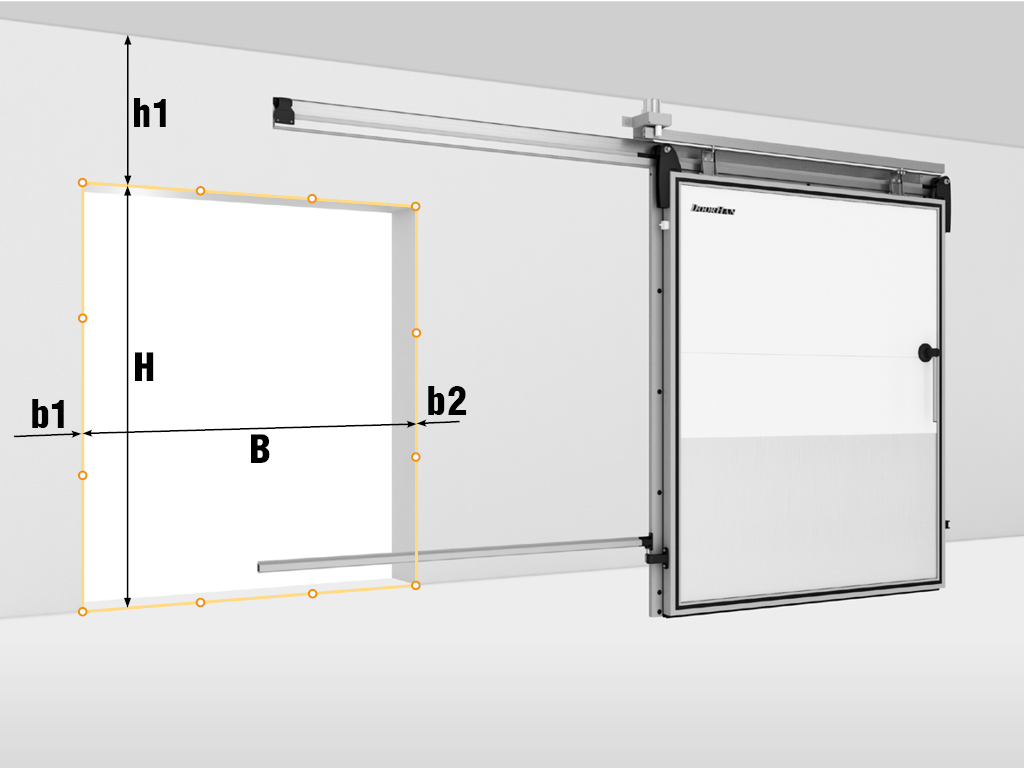

Бардык өлчөмдөр имараттын ичинде жүргүзүлөт. Ар бир өлчөмдү туура эмесдиктерди алдын алуу үчүн кеминде үч башка жерден өлчөө керек.
H – проёмдун бийиктиги (жерден проёмдун жогору жагына чейин аралык).
B – проёмдун туурасы (солдон оңго чейин проёмдун аралыгы).
h1 – притолока (проёмдун жогору жагынан тоскоолдуктун чейин аралык).
b1/b2 – сол/оң жактагы боктук аралык (проёмдун тиешелүү жагынан тоскоолдуктун чейин аралык).
H жана B (проёмдун бийиктиги жана туурасы) өлчөмдөрүн өлчөөдө акыркы өлчөм катары эң чоң маанини алууга болот, ал эми h1, b1, b2 өлчөмдөрү боюнча – эң кичине мааниси алынат. Жердин деңгээлинин айырмасы 3 мм ден көп болбошу керек, проёмдун диагоналдарынын айырмасы 5 мм ден көп болбошу керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

ISODOOR IDS1 жылма эшикти орнотуу боюнча нускамасы

PDF

Муздатылган жайлар үчүн жылма эшиктин полотносун чогултуу боюнча нускамасы

PDF

«FR-380KIT муздаткыч эшиктердин электроприводун башкаруу блогу» боюнча нускамасы

PDF

Муздатылган жайлар үчүн жылма эшикти автоматташтыруу боюнча нускамасы

PDF

«Муздатылган жайлар үчүн жылма эшик» сервис китеби

PDF

«IDS сериясындагы муздатылган жайлар үчүн жылма эшик» паспорт

PDF

Бирдиктүү санитардык-эпидемиологиялык жана гигиеналык талаптарга ылайыктуулук сертификаты

PDF

Өндүрүштүн ыктыярдуу сертификаты. ылайыктуулук сертификаты

PDF

Муздатылган жайлар үчүн жылма эшикти 3500 мм бийиктигиндеги проемго орнотуу схемасы

PDF

Муздатылган жайлар үчүн жылма эшикти 3500 мм бийиктигинен жогору проемго орнотуу схемасы

PDF

Илгич кулпу үчүн жабылуу системасын бекитүү схемасы

PDF

DWG

Муздатылган жайлар үчүн жылма эшиктин автоматташтыруу системасын орнотуу кронштейндеринин схемасы. Солго ачылуу

PDF

Муздатылган жайлар үчүн жылма эшиктин автоматташтыруу системасын орнотуу кронштейндеринин схемасы. Оңго ачылуу

PDF

Муздатылган жайлар үчүн жылма эшикти дубалга бекитүүнүн варианттары

PDF

Муздатылган жайлар үчүн жылма эшиктин киргизме калиткасындагы жылытуу контурун орнотуу схемасы

PDF

Муздатылган жайлар үчүн жылма эшиктин комплектациясы

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концерни тарабынан чыгарылган «IDS сериясы боюнча муздатылган жайлар үчүн жылма эшик» өндүрүшүнүн иштөө кепилдиги изделүүнү сатып алган күндөн тартып 1 жылдык мөөнөткө берилет.

Жаңы буюмдар

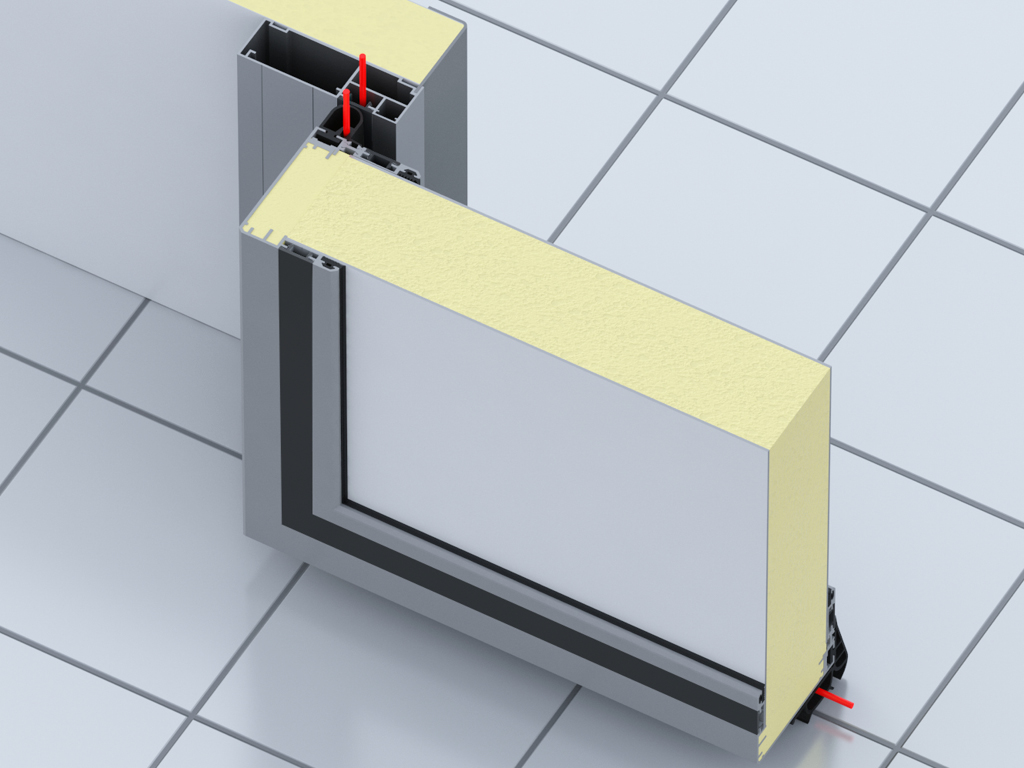

Эшиктин алкагын жана полотносун жылытуу (кошумча параметр).

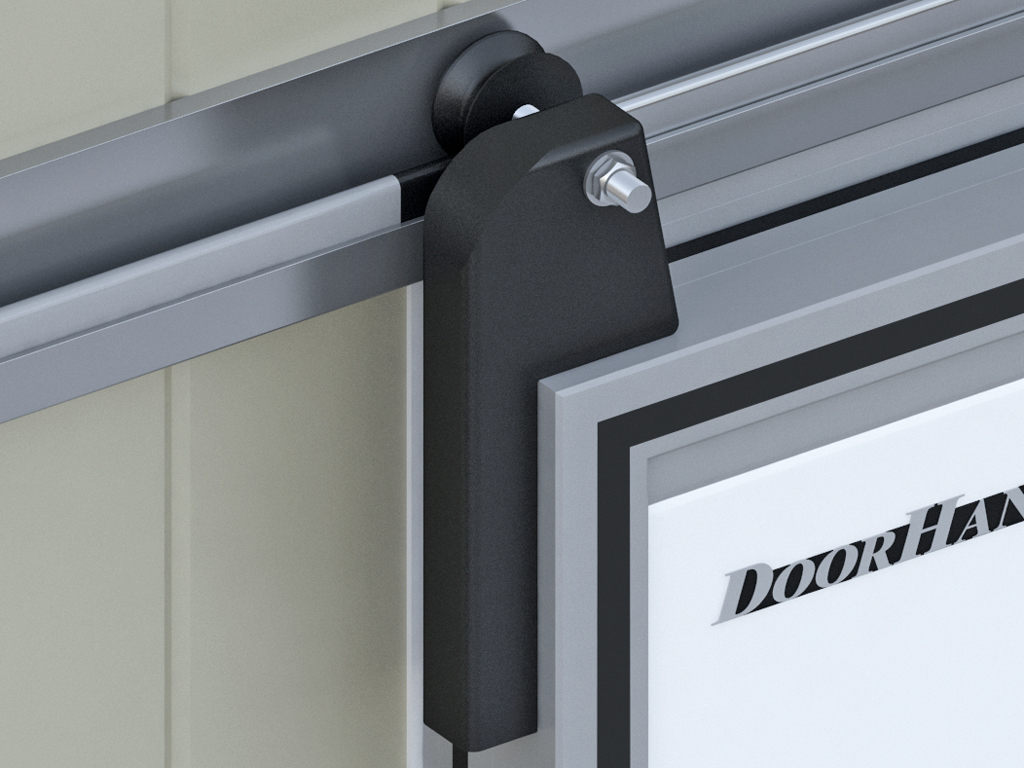

Салмагы 200 кг чейин болгон эшиктер үчүн жылма система.

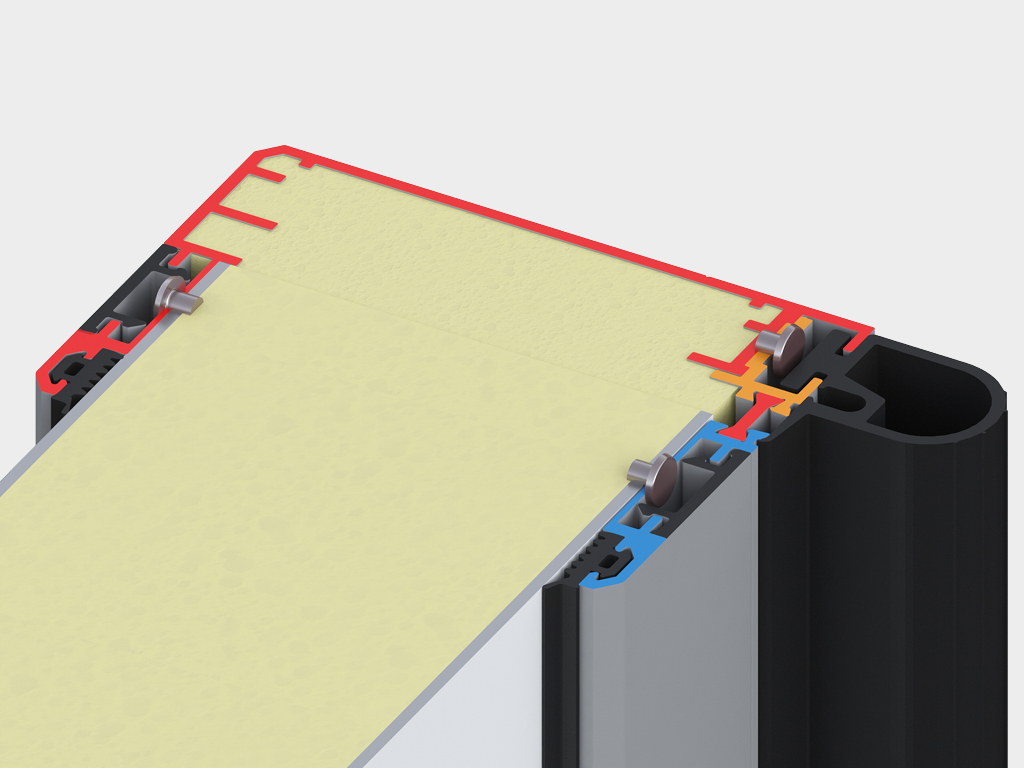

Жылуулук изоляциясы (полиизоцианурат), жылытуу кабелин орнотуу үчүн каналы бар эки компоненти бар EPDM тыгыздагыч.

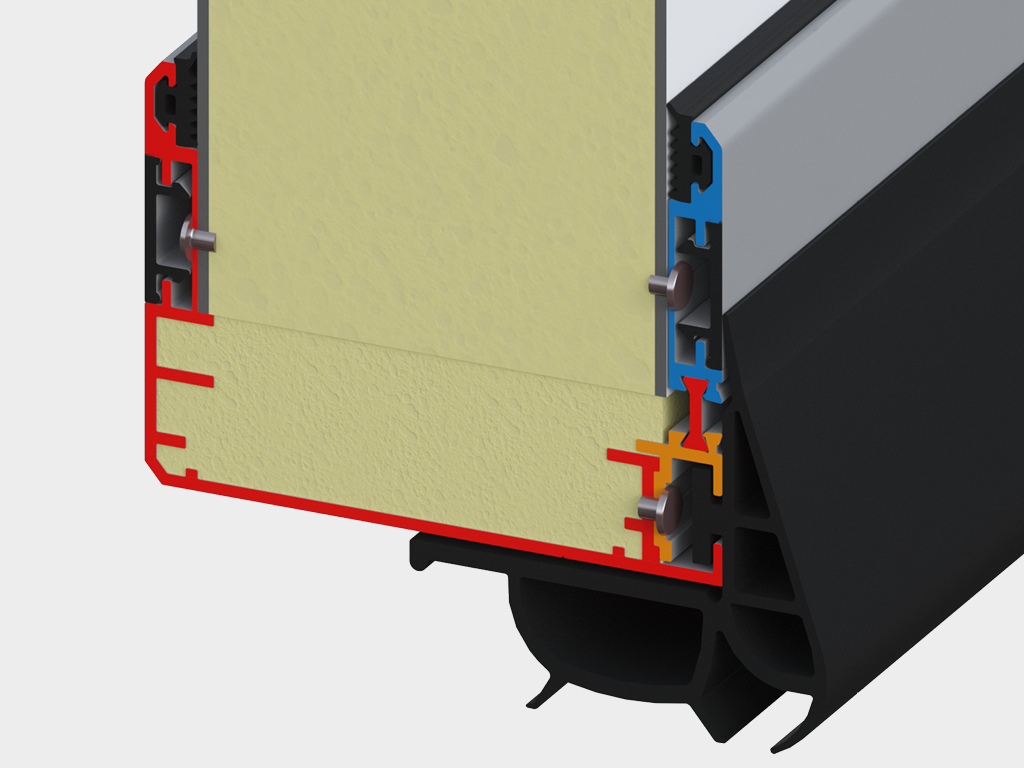

Термокошулмасы бар алюминий каркас.

Жылма муздаткыч эшиктерди автоматташтыруу. Бул опция эшикти жогорку жыштыкта колдонууда ыңгайлуу пайдаланууну камсыздайт.
