Бул модель адатта терезелерди жана витриналарды коргоо үчүн колдонулат. RH58N пеназат толтурулган профилинин жогорку жылуулукту сактоо жана үндү изоляциялоо сапатынын аркасында роллставнялар имаратты жагымсыз аба ырайынын таасиринен, күн нуру жана сырттан кирген ызы-чуудан ишенимдүү коргойт.

Зона применения:

Жеке үйлөр жана батирлер

Коопсуздукту камсыз кылуу, жылуулукту жана үндү изоляциялоону жакшыртуу, ыңгайлуулукту жогорулатуу.

Коммерциялык имараттар

Соода борборлорун, банктарды, дүкөн витриналарын, кеңсе терезелерин жана эшиктерин вандализмден жана уурулуктан коргоо.

монтаж менен заказ берүү

Артыкчылыктар

Жылуулукту үнөмдөөчү касиеттер

Роллеттик профилдин ички толтуруучусу болгон көбүктүн жылуулук өткөрүү коэффициенти төмөн болгондуктан, ал жайдын ичинде ыңгайлуу температураны эффективдүү сактоого мүмкүндүк берип, аны шамалдан, сууктан же ысыктан коргойт.

Ламелдердин туруктуу жабылышы

Полотно профилдери жана башка роллеттик комплекттер (багыттоочулар жана корпустар) заманбап порошок менен каптоо технологиясы менен боёлуп, аларга узак мөөнөттүү эстетикалык көрүнүштү жана күңүрттүн түстүн туруктуулугун камсыз кылат.

Дизайн чечимдеринин ар түрдүүлүгү

Роллет профилдеринин кеңири түстүү палитрасы жана ар кандай түстөгү ламелдерден полотно жыйноо мүмкүнчүлүгү ар кандай архитектуралык стильдерге эң ылайыктуу конструкцияларды тандоого шарт түзөт.

Жогорку чыңалуудагы конструкция

Бекемделген багыттоочу профиль (роллеттердин аналогиялуу классикалык моделдерине караганда дубалы 2,5 эсе калың) ар кандай өзгөчө кырдаалдарда полотонун бекем кармап турат.

Башкаруу ыкмасын тандап алуу мүмкүнчүлүгү

Роллеттерди колдонуу ыңгайлуулугун жогорулатуу үчүн өндүрүүчү автоматтык жетектөөчү механизмди (кошумча опция) сунуштайт, ошондой эле бир нече механикалык түзмөктөрдүн варианттарын: туткалуучу жетектөөчү, пружиналуу-инерциялык механизм, ошондой эле тасма, жип же корд жетектөөчү механизмдерди сунуштайт.

Жылуулукту үнөмдөөчү касиеттер

Ламелдердин туруктуу жабылышы

Дизайн чечимдеринин ар түрдүүлүгү

Жогорку чыңалуудагы конструкция

Башкаруу ыкмасын тандап алуу мүмкүнчүлүгү

Дизайн

Терезе роллставнялары жана витриналар үчүн пеназат толтурулган профилдер

Түсү

RH58N

Ак

Күрөң

Боз

Беж

Жашыл

Көк

Бургундия

Күмүштөй

Антрацит муар

Golden Oak

Dark Oak

Комплектация

Базовая комплектация

Дополнительная комплектация

Жыйылган коробка Бул — каптал капкактары, вал жана капсулалар, кол менен же автоматтык башкаруу механизми менен чогултулган коргоочу корпус.

Жыйылган полотнo Көбүк толтурулган профильден жасалган полотнодо профилдин ажырашын алдын алчу каптал кулпулары бар.

Акыркы профиль жана герметик Акыркы профильге кулпулоо механизмдерин орнотуу мүмкүнчүлүгү бар.

Герметиктелген багыттоочу профилдердин топтому Стандарттык жана бекемделген багыттоочу профилдердин кеңири тандоосу ар кандай өлчөмдөгү проемдорго орнотулган роллет системалары үчүн профилдерди, шамал басымына жана бузууга туруктуулук талаптарына ылайык тандап алууга мүмкүндүк берет.

Кол менен же автоматтык жетектөөчү механизм

Толук комплектацияланган коробка

Эки позициялуу баскычтуу өчүргүч SWB — эки багытка жетектөө механизмин башкаруу үчүн.

Ачкыч-баскыч SWM — ачкычты буруу менен электр жетектөө башкаруу блогуна буйрук берүү үчүн.

CV01 башкаруу блогу — бир же топ роллеттерди алыстан башкаруу мүмкүнчүлүгүн камсыз кылат.

SMARTROLL башкаруу блогу — DoorHan пульттары менен роллеттердин вал ичиндеги электроприводдорун алыстан башкаруу үчүн.

ROLL1/ROLL2 блоктору — DoorHan пульттары менен вал ичиндеги электроприводдорун алыстан башкаруу үчүн.

GC2/GC4 топтук башкаруу блогу — GC2 бир өчүргүчтөн эки жетектөөчү башкаруу үчүн; GC4 төрт жетектөөчүнү башкаруу үчүн.

DHRE-1 тышкы радиокабылдагыч — DoorHan пульту менен башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн.

WI-FI модулу — электр жетектөөчүнү зымсыз башкаруу (башкаруу сигналын берүү, NO).

GSM модулу — мобилдик телефон сигналын кабыл алып, электр жетектөөчүнү ишке киргизүү буйругун берүү.

T5 пульту — беш роллетти башкаруу үчүн.

TRANSMITTER 4 пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзмөктү алыстан башкаруу үчүн.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл жибергич жана кабылдагычтан турат.

Техникалык мүнөздөмөлөр

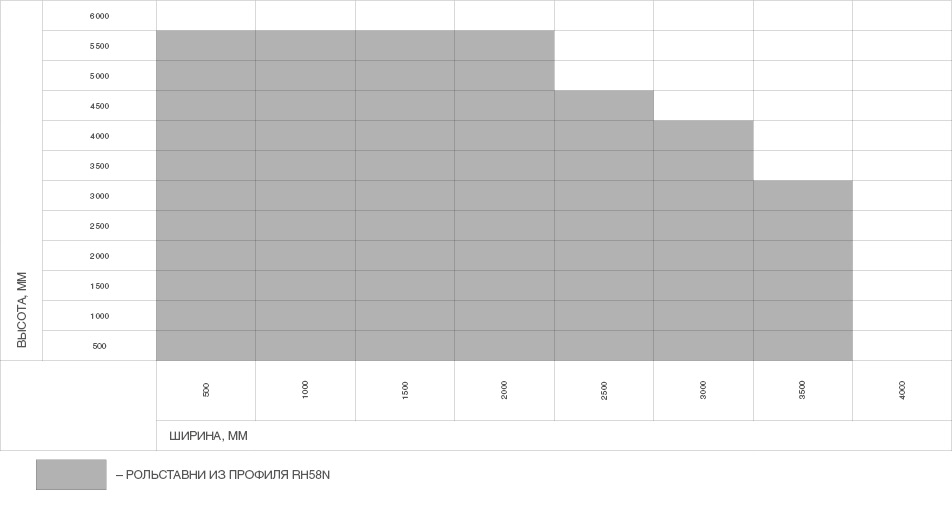

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

500–5 500

Ширина проема, мм

500–3 500

Максимальная площадь полотна, м²

Притолока, мм

165 ден баштап (сыртка монтаж)

Пристенки, мм

65 ден баштап (сыртка монтаж)

Каптал капкагы RK165, RK180, RK205, RSK230, RK250, RK250S, RK300, RSK300, RK375
Подшипник суппорту BS100, BS42
Багыттоочу түзмөк RU65
3a. Багыттоочу ролик RU77 (RV77)
Подшипник BR28, BR42
Универсал капсула KP60, KPU60, KPU70, KPU70S
Октогоналдуу вал RV60-1, RV60, RV70
Ригель шакеги RD60, RD70
Коргоочу корпус RB165, RB180, RB205, RB230, RB250, RB300, RB375
Автоматтык кулпу RM2, RM3
Валдын ичине орнотулган электропривод
Жетектөөчү түзмөктү бекитүүчү пластина BU100K
Багыттоочу профиль RG65MS, RG65S, RG70MS, RG70S
Төмөнкү жабуу PB14
Каптал кулпу SLA58, SL58M
Акыркы профиль RA50EM, RA58KN
Полотно профили RH58N
Ачкычтуу өчүргүч SWM, SWK

Роллставнялар кол менен тасма, жип же корд жетеги менен башкарылат <br>Жөнөкөй жана колдонууга жеңил тасма-инерциялык жетек 15 кгга чейинки полотного ээ роллеттерге орнотулат. Роллеттин полотносун көтөрүү жана түшүрүү тасманын тартылышы аркылуу ишке ашат. Жип жетеги 20 кгга чейинки полотного ээ роллеттерге орнотулат. Аны башкаруу жип салуучу тутканы айлантуу менен жүргүзүлөт. Корд жетеги 40 кгга чейинки полотного ээ роллеттерди бекем болоттон жасалган аркан аркылуу көтөрөт. Анын иштөө принциби жип жетегине окшош.

Роллставнялар кол менен тасма, жип же корд жетеги менен башкарылат
Жөнөкөй жана колдонууга жеңил тасма-инерциялык жетек 15 кгга чейинки полотного ээ роллеттерге орнотулат. Роллеттин полотносун көтөрүү жана түшүрүү тасманын тартылышы аркылуу ишке ашат. Жип жетеги 20 кгга чейинки полотного ээ роллеттерге орнотулат. Аны башкаруу жип салуучу тутканы айлантуу менен жүргүзүлөт. Корд жетеги 40 кгга чейинки полотного ээ роллеттерди бекем болоттон жасалган аркан аркылуу көтөрөт. Анын иштөө принциби жип жетегине окшош.

Кол менен вороток жетеги менен роллставнялар <br>Вороток жетеги 30 кгга чейинки полотного ээ роллеттерди көтөрүүгө мүмкүнчүлүк берет. Воротокту саат жебесинин багыты боюнча айлантуу менен полотносун көтөрөт, саат жебесине каршы багытта айлантуу менен төмөндөтөт.

Кол менен вороток жетеги менен роллставнялар
Вороток жетеги 30 кгга чейинки полотного ээ роллеттерди көтөрүүгө мүмкүнчүлүк берет. Воротокту саат жебесинин багыты боюнча айлантуу менен полотносун көтөрөт, саат жебесине каршы багытта айлантуу менен төмөндөтөт.

Пружина-инерциялык механизм менен роллставнялар <br>Пружина-инерциялык механизм 60 кгга чейинки полотного ээ роллеттерде колдонулат. Роллставнялар кол менен жеңил көтөрүлүп, өз салмагына жараша тез түшүрүлөт, анткени роллеттин полотно салмагы валга орнотулган торсиондук пружина менен тең салмакталат.

Пружина-инерциялык механизм менен роллставнялар
Пружина-инерциялык механизм 60 кгга чейинки полотного ээ роллеттерде колдонулат. Роллставнялар кол менен жеңил көтөрүлүп, өз салмагына жараша тез түшүрүлөт, анткени роллеттин полотно салмагы валга орнотулган торсиондук пружина менен тең салмакталат.

Параметр	Значение	Примечание
	RH58N
Материал	Алюминий, көбүк
Вес профиля, кг/(п/м)	0,128
Вес профиля, кг/м²	2,20
Количество ламелей на 1 м высоты полотна, шт.	17
Максимальная ширина полотна, м	3.5
Максимальная площадь полотна, м²	11

Туура орнотулган жана колдонулган роллставнялар ишенимдүүлүктү жана узак өмүрдүүлүктү кепилдейт. Роллставнялардын кызмат мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөргө ылайык келиңиз:

1. Роллставнялар жана роллвороттордун монтажы DoorHan концернинин окуудан өткөн квалификациялуу адистер тарабынан жүргүзүлүшү керек.

2. Өндүрүштүн монтажы роллеттердин монтаждоо инструкциясына жана DoorHan концернинин техникалык документтерине так ылайык жүргүзүлүшү зарыл.

3. Роллставнялар жылмакай, титирөөлөрсүз жана токтотууларсыз ачылышы керек.

4. Конструкцияларды көтөрүү жана түшүрүү үчүн гана атайын атайын башкаруу колдонулушу керек.

5. Роллставняларды ачууда 100 Н күчтөн ашык күч колдонбоңуз.

6. Полотнону бөлүкчөлөп көтөрүү же түшүрүү, айрыкча чоң конструкциялар (3000×2000 ммден чоңураак) үчүн сунушталбайт.

7. Механикалык кулпу же заслонка колдонулса, кулпу жабык учурда полотнону көтөрүү тыюу салынат.

8. Кардан жетеги колдонулса, воротокту айлантып жатканда 45° бурчта кармоо керек. EN 12453 же 12604 стандартына ылайык кол менен колдонулган күч 390 Ндан ашпашы керек. Чоң роллставняларда авариялык кол жетеги (петля, кардан) болгону жабуу үчүн ылайыктуу.

9. Автоматтык жетекти колдонууда жетектин колдонуу инструкциясына ылайык жүрүү зарыл.

10. Балдарды роллставняларды башкаруу түзмөктөрүнө (баскычтарга, пульттарга) жакындатпаңыз.

11. Роллставнялар ачылып же жабылып жатканда адамдар менен жаныбарлар аймакта болбошу керек.

12. Конструкция иштеп жаткан учурда анын астында болуу катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

13. Роллставняларга сокку урууга жол бербеңиз жана алардын эркин ачылышына жана жабылышына тоскоол болбоңуз.

14. Полотно проемдо жылып жатканда четтен келген буюмдар болбошу керек, анткени бул конструкциянын бузулушуна себеп болушу мүмкүн.

15. Кошумча жабдууларды же аксессуарларды орнотуу, ошондой эле өз алдынча бөлүктөрдү алмаштыруу же жөндөө өндүрүүчүнүн консультациясынсыз катуу тыюу салынат (консультация катары так маселени документ менен тастыктай турган кайрылуу эсептелет).

16. Кышында роллставнялардын же роллвороттордун конструкциясынын бөлүктөрү муздап калса, полотнону көтөрүүдөн жана түшүрүүдөн мурун толук музду тазалоо үчүн конструкцияны тегерегинен жеңил каккылаңыз. Төмөнкү планканы подоконник же пол менен туташкан жерин өзгөчө көңүл буруңуз, ал жерлер да тазаланган болушу керек.

17. Роллставнялардын техникалык тейлөөсү жылына кеминде бир жолу туруктуу жүргүзүлүшү зарыл.

18. Роллставнялар туура эмес колдонулса же өндүрүүчү сунуш кылган ченемден чоңураак конструкциялар колдонулса, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жоопкерчилик албайт.

19. Роллставнялардын же роллвороттордун конструкцияларын диагностикалоо жана ремонттоо гана квалификациялуу адистер тарабынан жүргүзүлүшү керек.

Упаковка в картон	Характеристики упаковки
Описание	Роллставнялардын таңгактоосу аба көпүрчүк пленкасы жана беш катмарлуу ак картондон турат; полотносу жана коробу көпүрчүк пленкага оролуп, андан кийин картон менен оролуп, короб түзүлөт; картон таңгактын үстү эки катмар стретч-пленка менен жабылып, компаниянын логотиби бар скотч менен бекитилет.
Ширина, мм	165–375
Высота, мм	165–375
Длина, мм	500–6 000

Кошумча сүрөттөмө печать

Кирүүчү, гараждык жана өтүүчү проемдорго, ошондой эле жогорку шамал күчү бар аймактарда роллвороттор RH77 жана RHE84 серияларынын профилдеринен гана орнотулат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Сыртка монтаж Сыртка монтаж эң көп кездешет, анткени анын аткарылышы үчүн нишаны (корпусту орнотууга) даярдоо сыяктуу кыйын жумуштар талап кылынбайт. Сыртка монтаж түрүндө роллставнялар же роллвороттор роликтүү полотнолордун корпусу проемдун үстүнө орнотулат, ал эми багыттоочу профилдер анын эки тарабында жайгаштырылат. Жабык роллставнялар проемду толугу менен жаап, дубалдын бетине дээрлик бир деңгээлде жайгашат.

Орнотулган монтаж, короб сыртка Орнотулган монтаж роллставнянын бардык элементтерин терезе же эшик проемунун нишесинде жайгаштырууга мүмкүндүк берет. Корпусту орнотуп жатканда эшиктер жана терезелер корпустун орнотулушуна карама-каршы тарапка ачылышы керек.

Орнотулган монтаж, короб ичке Конструкция проемго корпусту ичке каратып орнотулат, алгачкы полотно проем менен бир деңгээлде жайгашат.

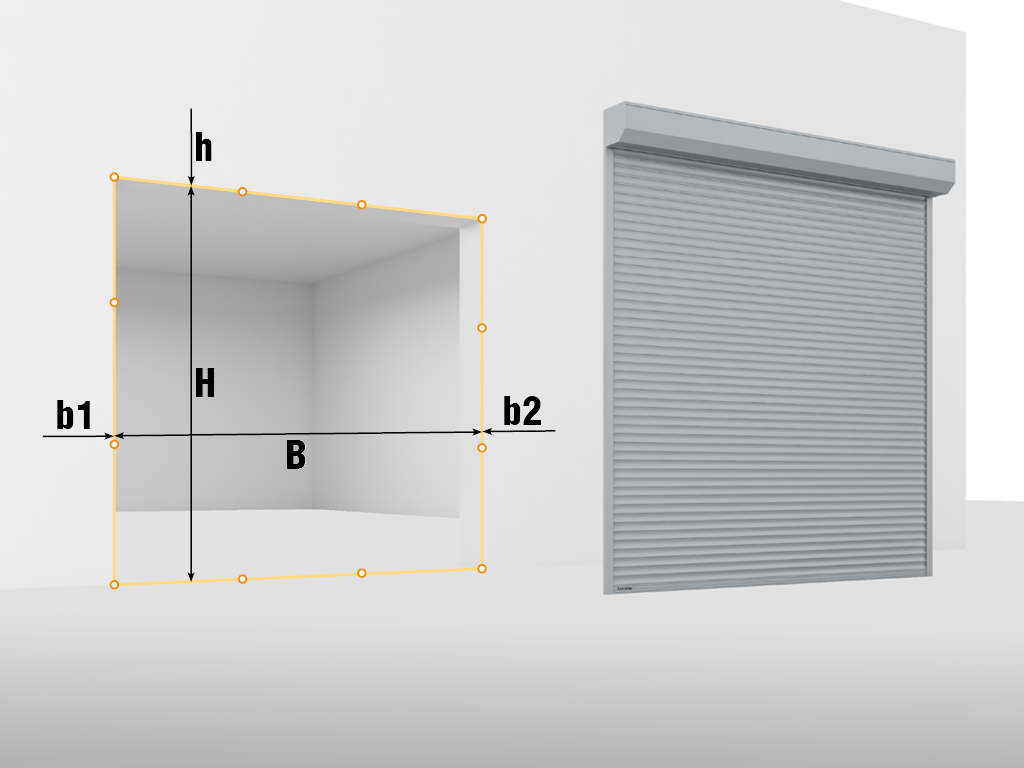

Накладной монтаж үчүн өлчөө параметрлери:
H — проемдун бийиктиги (максимум), мм;
B — проемдун туурасы (максимум), мм;
h — притолоктун бийиктиги (минимум), мм;
b1 жана b2 — оң жана сол каптал аралык (минимум), мм. Орнотулган монтаж үчүн өлчөө параметрлери:
H — проемдун бийиктиги (минимум), мм;
B — проемдун туурасы (минимум), мм.
Өлчөм алуу үчүн рулетка, курулуш деңгээли же электрондук өлчөө аспаптары колдонулушу керек. Ар бир параметрди өлчөө үчүн кеминде үч жерден өлчөө сунушталат. Орнотулган монтажга арналган конструкциялардын проемин өлчөөдө дубалдын тегиз эместиктерин эске алып, өлчөмдөрдү 5–10 мм азайтып түздөөгө кеңеш берилет.
Даярдалган проемдор төмөнкү талаптарга жооп бериши керек: проемдор төрт бурчтуу формада болушу шарт; проемдун беттик беттери тегиз жана жылмакай, штукатурка материалынын ашыкча катмары же сызыкчалары жок болушу керек; дубал монолиттүү, боштуктарсыз болушу зарыл (бетон, металл, катуу кирпич); эгер кирпич боштуктуу болсо, проем металл бурч менен оролушу сунушталат; конструкциянын тиркелген жерлериндеги дубалдардын ички жана тышкы беттери тегиз, чыгып турган же чөккөн жерлерсиз болушу шарт; иштетилчү беттердин вертикаль жана горизонталь багыттагы четтөө 1,5 мм метрге чейин, бирок 5 мм ашпашы керек, диагоналдардын айырмасы 5 ммден ашпоосу зарыл.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Роллставняларды монтаждоо боюнча нускамa

PDF

Роллставняларды колдонуу боюнча нускамa жана кепилдик билети

PDF

Роллет системалары боюнча тейлөө китеби

PDF

«Алюминий профилдеринен жасалган роллет ставналарга» ылайыктыгын тастыктоочу сертификат

PDF

«Металл роликтик прокат профилдерге» ылайыктыгын тастыктоочу сертификат

PDF

«Көбүк толтурулган профилдердин бузулууга туруктуулугуна» ылайыктыгын тастыктоочу сертификат

PDF

«Роллставнялар» паспорту

PDF

Пенополимер менен толтурулган RH58N профилинен жасалган роллставнялардын жыйноо чертежи

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин роллет системаларынын иштешине кардарга изделиени сатып алгандан тартып 1 жылдык кепилдик берилет. Климаттык шарттардын, табигый көрүнүштөрдүн, катуу майда бөлүкчөлөрдүн жана башка агрессивдүү заттардын таасири, эксплуатация учурунда пайда болгон тырмактар жана сыныктардан улам лак боёк катмарынын бузулушу учурларында лак боёк катмарына берилген кепилдик күчүн жоготот.
