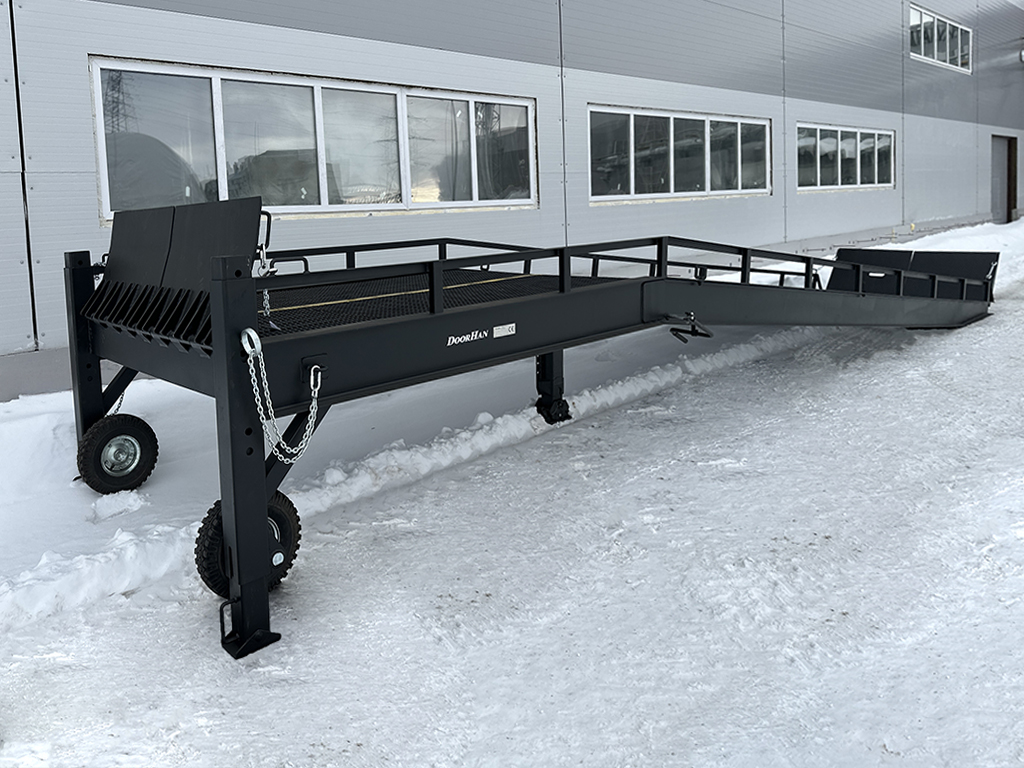

RMFS сериясына кирген мобилдүү рампа унаанын кузовуна таянычсыз жүктөө үчүн колдонулат. Рампанын туруктуулугу эки колдоочу бут аркылуу камсыздалат, ал эми рампа менен жүк ташуучу унаанын кузову ортосундагы аралыкты компенсациялоо үчүн ийри эки бөлүктүү аппарель колдонулат. Рампа үстүндөгү коопсуз кыймылды камсыздоочу элементтерге жүк жүктөгүч дөңгөлөктөрүнө ишенимдүү жабышууну камсыз кылган бет материалы жана жүк жүктөгүчтүн рампадан чыгып кетишин алдын алган болоттон жасалган тосмо кирет.

Колдонуу чөйрөсү:

Кампа комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Унаанын кузовуна жеңил жетүү

Жер бетинен жүк ташуучу унаанын кузовуна автопогрузчунун жеңил жетүүсүн камсыз кылат.

Туруктуулук

Иштөө учурунда унаанын кузовуна кошумча жүк жаратпайт.

Колдонууга ыңгайлуулук

Шарнирлүү ийри аппарельдердин жардамы менен унаанын кузовунун кыймылына ылайык иштейт.

Ар түрдүү башкаруу ыкмалары

Ар кандай түрдөгү кыймылдаткычтар менен аткарылышы электр энергиясына туташтырылбаган рампаларды колдонууга мүмкүнчүлүк берет.

Унаанын кузовуна жеңил жетүү

Жер бетинен жүк ташуучу унаанын кузовуна автопогрузчунун жеңил жетүүсүн камсыз кылат.

Туруктуулук

Иштөө учурунда унаанын кузовуна кошумча жүк жаратпайт.

Колдонууга ыңгайлуулук

Шарнирлүү ийри аппарельдердин жардамы менен унаанын кузовунун кыймылына ылайык иштейт.

Ар түрдүү башкаруу ыкмалары

Комплектация

Негизги конфигурация

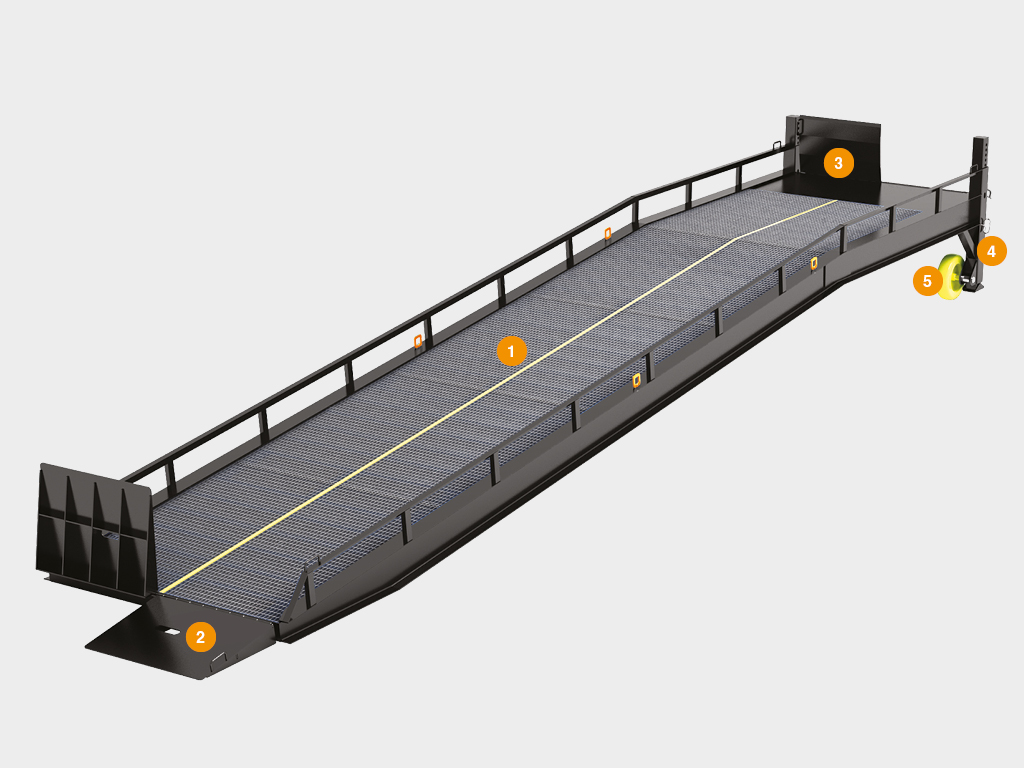

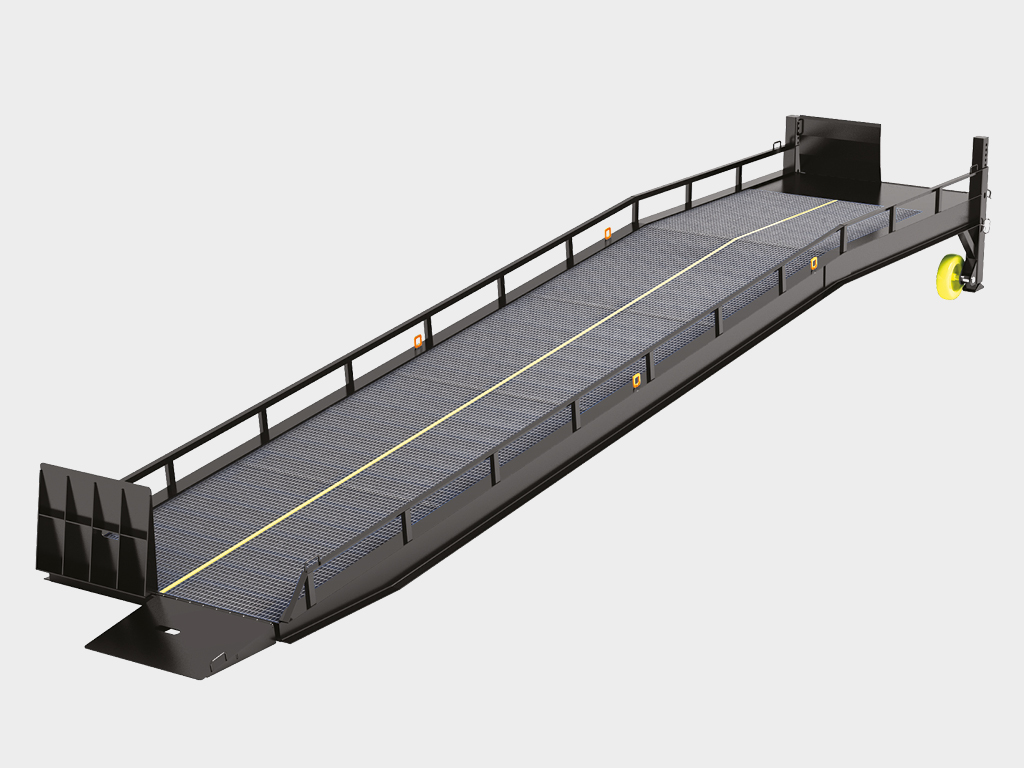

Унаанын кузовуна таянычсыз мобилдүү рампа.

Техникалык мүнөздөмөлөр

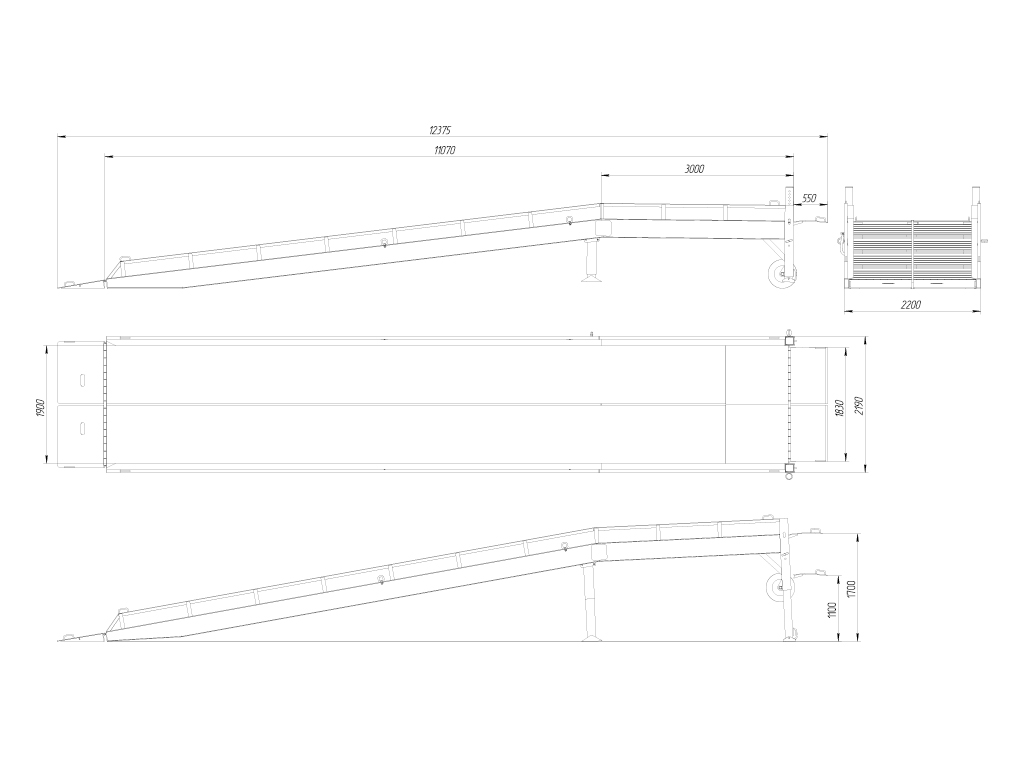

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Параметр

Показатель

Курулуштун узундугу, м

12,375

Курулманын туурасы, м

2,2

Көчмө пандустын жол тилкесинин туурасы, м

1,9

Жол бетинин каптоосу
Төмөнкү ийри аппарель
Жогорку ийри аппарель
Бийиктиги жөнгө салынуучу таяныч
Дөңгөлөк

Унаанын кузовуна таянычсыз мобилдүү рампа.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм узундугу	12 375
B, мм туурасы	2 200
b1, мм Жумушчу диапазону, жогору	1 700
b2, мм Жумушчу диапазону, төмөн	1 100

Параметр	Значение	Примечание
Уруксат берилген жүк, кг (кН)	7 000 (70) / 10 000 (100)
Максималдуу чекиттик жүк, Н/мм²	1,3	Заказ боюнча — 6,5
Көтөрүүчү цилиндрлердин саны, даана	2	Гидравликалык кыймылдаткыч менен рампа үчүн
Кубаттуулук, Вт	1 500	Гидравликалык насостун электродвигатели (электр-гидравликалык мобилдүү рампа)
Электр менен камсыздоо чыңалуусу, В	380
Электр менен камсыздоо чыңалуусу, В	24	Башкаруу чыңалуусу
IP коргоо классы	IP54
Боёор алдында бетти тазалоо классы	Sa2
Жумушчу суюктук	Төмөн температурага ылайыкталган STATOIL Hydraulic 131 майы	Же ушул сыяктуу иштетүүчү май
Продукциянын салмагы, кг	2 975
Иштөө температурасынын диапазону, °C	-20...+50

1. Иштөө зонасында адамдар же чет жактан келген буюмдар болгондо мобилдүү рампаны колдонбоңуз.

2. Аппарель унаанын кузовунун бүт туурасында жатышы жана кузовго кеминде 250 мм кириши керектигин көзөмөлдөңүз.

3. Рампанын уруксат берилген жүгүн ашырбаңыз. Руруксат берилген жүк — жүк жүктөгүч менен жүктүн жана айдоочунун жалпы салмагы.

4. Жүк коюлган абалда мобилдүү рампаны көтөрбөңүз.

5. Иш бүткөндөн кийин рампаны дароо иштебеген (токтотулган) абалга келтириңиз.

6. Жүктөө/түшүрүү учурунда башкаруу блогунун кубатын өчүрбөңүз (электр-гидравликалык кыймылдаткычы бар мобилдүү рампа үчүн).

7. Жүктөгүчтүн рампа үстүндөгү ылдамдыгын ашырбаңыз (5 км/сааттан ашпасын).

8. Гидравликалык кыймылдаткычы бар мобилдүү рампа үчүн, аппарели унаанын кузовуна таянычы жок рампага жүктөгүчтү киргизбеңиз.

9. Иш учурунда “WORK” баскычы ар дайым басылган абалда болушу жана башкаруу блогунда борбордук кубат өчүргүч иштетилген болушу керек. Болбосо, гидравликалык насос бузулушу мүмкүн (электр-гидравликалык кыймылдаткычы бар мобилдүү рампа үчүн).

10. Колдонууга киришүүдөн мурун маятник үчүн ташуу бекитүүсүн алыңыз. Эскертүү! Жүктөө/түшүрүү учурунда унаанын кузовуна таянычы бар гидравликалык кыймылдаткычы бар рампа унаа деңгээлин автоматтык түрдө көзөмөлдөйт. Кузовго таянычы жок рампа үчүн бул милдетти аппарельдер аткарат (аппарельдин горизонталдык деңгээлден 100 мм ± уруксат берилген четтөө).

11. DoorHan мобилдүү рампалары пневматикалык дөңгөлөктүү жүктөгүчтөр үчүн гана ылайыкталган. Жогорку тактыктагы полиуретан дөңгөлөктүү гидравликалык арбалар жана жүктөгүчтөр колдонууга тыюу салынат.
