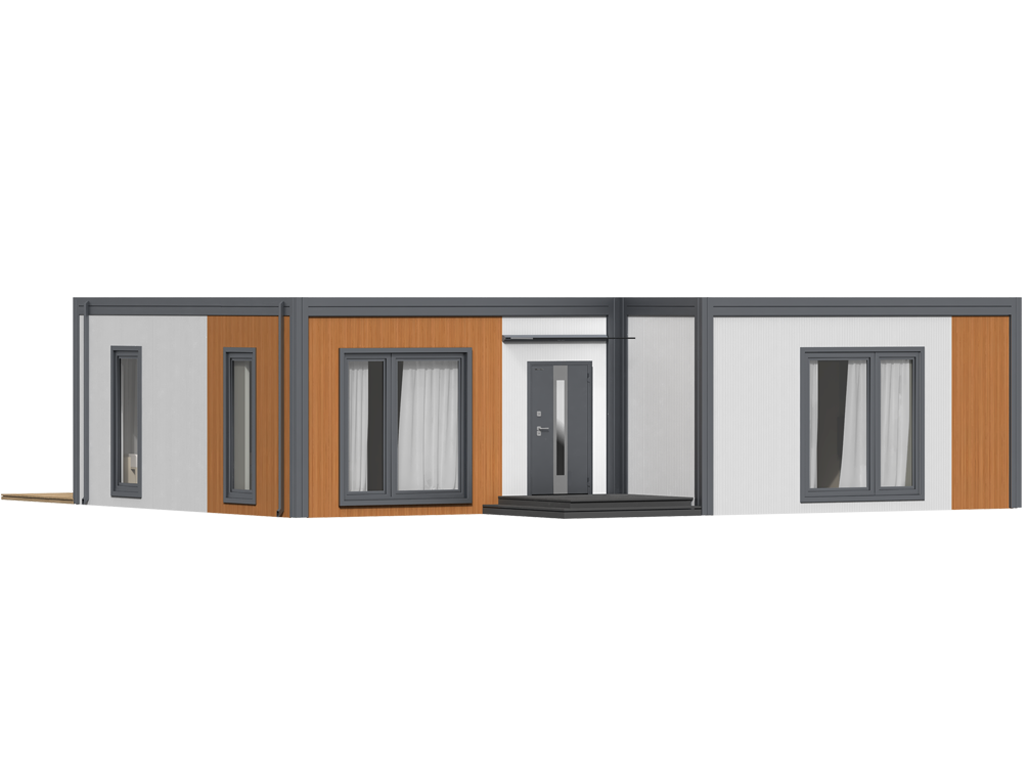

EFFECT ULTRA 88 сериясына таандык домокомплект — жалпы аянты 88 м² болгон кеңири үй. Ал чоң үй-бүлөгө ылайыкташкан жөнөкөй жана ыңгайлуу бөлмөлөрдүн планировкасы менен өзгөчөлөнөт. Үйдө ашкана менен биргелешкен чоң конок бөлмөсү, үч уктоочу бөлмө, эки санитардык бөлмө жана гардероб жайгашкан. Модулдардын жылышы менен өзгөчө архитектура заманбап дизайнды баса белгилейт жана кире бериш топтомун тосмо менен кооз уюштурууга, ошондой эле жайлуу терасса түзүүгө мүмкүндүк берет. Төмөн жылуулук өткөрүмдүүлүккө ээ курулуш материалдары колдонулганы үчүн, үй туруктуу жашоо үчүн идеалдуу болуп, жылытуу үчүн чоң энергия сарптоолор талап кылынбайт. ULTRA 88 өз үйүндө бүгүн эле жашоону каалагандар үчүн пайдалуу сатып алууга айланат.

Зона применения:

Жеке турак жай курулушу

Домокомплекттер каалаган климаттык зонада жыл бою жашоого ылайыктуу

Коммерциялык турак жайлар

Колдонуу мүмкүн болгон варианттарга мейманканалар, туристтик комплекстер, тоолук лыжа курорттору, административдик имараттар жана туристтик сектордогу башка объекттер кирет

Рекреациялык объекттерди уюштуруу

Глэмпингдер, санаторийлер, туристтик жана балык уулоо базалары

Дем алуу үйлөрүн куруу

Конструкциянын өзгөчөлүктөрү домокомплекттерди жээк аймактарда, жогорку нымдуулуктагы аймактарда жана жогорку тоолуу райондордо колдонууга мүмкүнчүлүк берет

Парктарда жана жаратылыш резерваттарында орнотуу

Капиталдык эмес курулуштун мүмкүнчүлүгү жана экологиялык таза материалдарды колдонуу айлана-чөйрөнү коргоо боюнча өзгөчө талаптар коюлган жерлерге домокомплекттерди орнотууга шарт түзөт

монтаж менен заказ берүү

Артыкчылыктар

Россия Федерациясынын жана КМШнын каалаган аймагында куруу

Энергияны үнөмдөөчү материалдарды колдонуу (PIR-изоляциясы 100, 120, 150 мм калыңдыктагы сэндвич-панелдер), комплектүү бөлүктөрдүн коррозияга каршы иштетилиши, жогорку сейсмоустойчивдүк көрсөткүчтөрү EFFECT үйлөрдү кеңири температуралык диапазондо курууга жана колдонууга мүмкүндүк берет.

Эркин планировка

Бөлмөлөр арасындагы жүктөмдүү дубалдардын жоктугу үйдүн ички мейкиндиктин ээси үчүн ыңгайлуу толук кайра пландаштырууга мүмкүнчүлүк түзөт.

Коопсуздук

Курулушта жалынга чыдамдуу жана аз жалындуу материалдар гана колдонулат: металл жана PIR-утуткучтары. Колдонулган сэндвич-панелдердин өрттө жануу классы — Г-1 (жалын жайылтпайт, күйбөйт), өрткө туруктуулук мөөнөтү — EI45ке чейин. Мындан тышкары, PIR зыяндуу компоненттерди камтыбайт жана жытсыз.

Жогорку курулуш ылдамдыгы

Комплектүү бөлүктөрдү жогорку тактыкта даярдоо жана монтаждоо тешиктерин заводдо даярдоо монтаж иштерин бир топ жеңилдетип жана ылдамдатат. Жылуулук контурду куруунун жалпы мөөнөтү — жалпысынан сегиз календардык күн.

Энергияны үнөмдөөчулүк

Сэндвич-панелдердеги изоляциялык материал катары пенополиизоцианурат (PIR) колдонулат — бул энергияны үнөмдөөчү жакшыртылган касиеттерге ээ модификацияланган пенополиуретан, ал жогорку көбүк тыгыздыгы жана төмөн жылуулук өткөрүмдүүлүк коэффициенти менен камсыздалат.

Туруктуулук

Изоляция жана сэндвич-панелдердин сырткы каптамалары ар кандай климаттык шарттарга туруктуу, бузулууга, көгөрүп кетүүгө жана шымдын пайда болушуна туруштук берет. Мындан тышкары, PIR-изоляциясы нымга чыдамдуу жана ным соруп албаган материал болуп саналат.

Узак өмүрдүүлүк

Модулдук курулуштардын бекемдик көрсөткүчтөрү кирпич же таштан жасалган курулуштардан аз эмес. Домокомплекттин иштөө мөөнөтү 50 жылдан кем эмес.

Кеңири комплекстүү мамиле

Биз сизге үйдү курууда гана эмес, аны сатып алууда, участканы тандоодо жана башка маанилүү маселелерде да кеңеш берип, жардам көрсөтөбүз.

Россия Федерациясынын жана КМШнын каалаган аймагында куруу

Эркин планировка

Коопсуздук

Жогорку курулуш ылдамдыгы

Энергияны үнөмдөөчулүк

Туруктуулук

Узак өмүрдүүлүк

Кеңири комплекстүү мамиле

Дизайн

ДИЗАЙН ДУБАЛ ПАНЕЛДЕРИ

Бети түрү

Панелдердин түрү

Дубал панели, түсү «алтын кайың» / RAL 9003 / дизайн «трапеция» (50/11)

Цоколь панели, түсү RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)

Агач өңү (сырткы жана ички беттери)

PIR толтурулган үч катмарлуу дубал сэндвич-панели

Комплектация

Базовая комплектация

Дополнительная комплектация

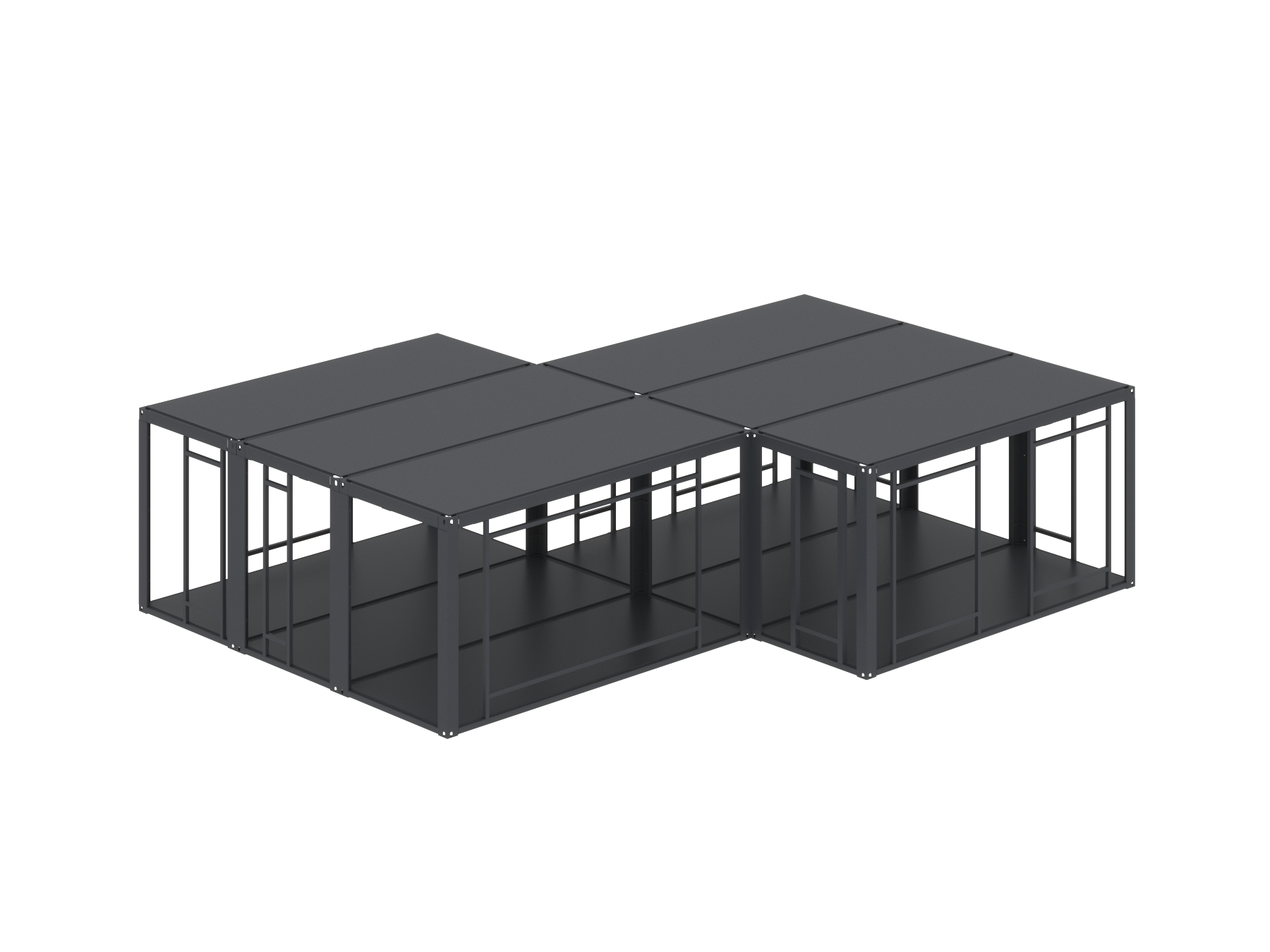

Домокомплекттин металл конструкциялары

Домокомплекттин тосмо конструкциялары

Фасондук элементтердин комплекти

Монтаж үчүн комплекттөө

Тосмо, бийиктиги 440 мм

Тосмо, бийиктиги 660 мм

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Длина, мм

9 770

Ширина, мм

12 120

Площадь, м²

Количество этажей, шт.

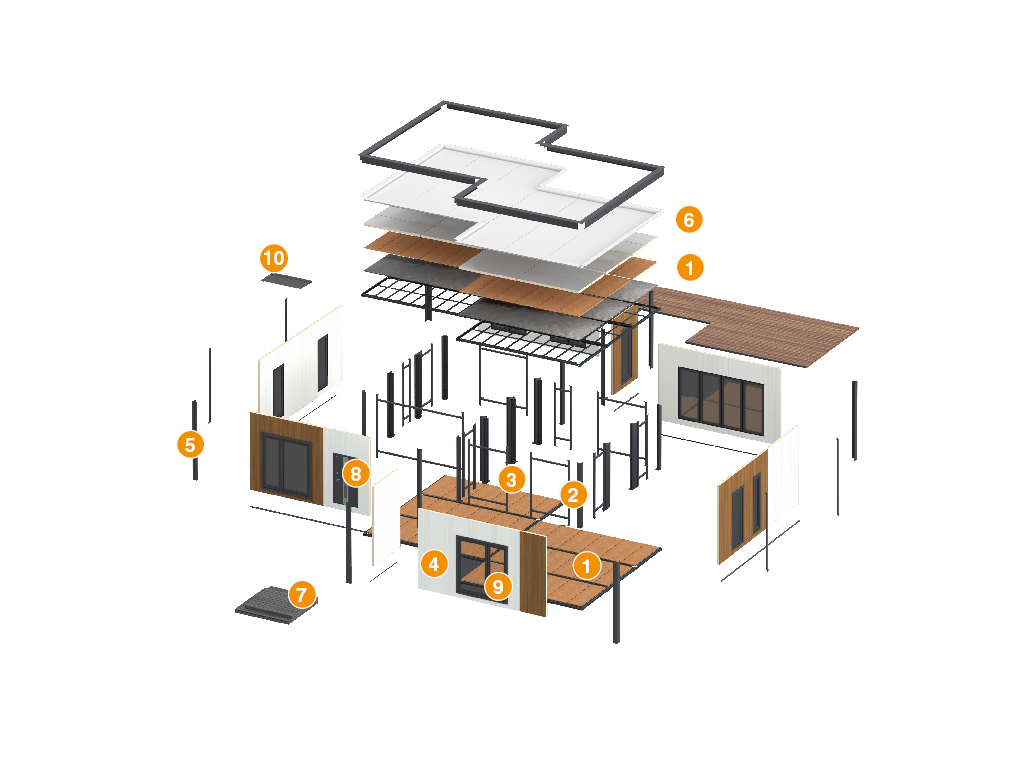

Универсалдык рамка
Бурчтук стойка
Ортоңку стойка
Тосмо конструкциялар (панелдер)
Фасондук элементтердин комплекти
Текче (PIR плиталары, ПВХ мембранасы (каалоого жараша))
Тосмо (каалоого жараша)
Эшик (каалоого жараша)
Терезе (каалоого жараша)
Чатыры (каалоого жараша)

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	280	4-чүнүн кар аймагы
Ветровая нагрузка, кг/м²	73	6-чүнүн шамал аймагы
Сейсмическая нагрузка, баллы	8
Диапазон рабочих температур, °С	-40…+45
Класс сооружения	КС-2
Степень огнестойкости здания	4
Класс конструктивной пожарной опасности	С1

1. EFFECT ULTRA домокомплектин эксплуатациясына бул колдонмо менен таанышкан адамдар гана жол берилет.

2. Жумушчу документацияда же эксплуатация боюнча колдонмодо каралбаган жерлерге домокомплекттин конструкциялары менен элементтерине жабдуу, инженердик системалар, мебель жана ар кандай шаймандарды бекитүүгө тыюу салынат.

3. Домокомплекттин түйүндөрүнүн конструкциясына өз алдынча өзгөртүү киргизүү жана кошумча жабдууларды орнотуу тыюу салынат.

4. Домокомплекттин болоттон жасалган боёк капталган конструкцияларын (тескөө, кесүү ж.б.) лакокрасочтук бетин бузгандай кылып иштетүүгө тыюу салынат. Домокомплекттин эксплуатация шарттары ГОСТ 22853-86 талаптарына жооп бериши керек. Эксплуатацияда абанын жумушчу температурасы ГОСТ 22853-86 боюнча -40тан +45 °C чейин болушу керек.

5. Дом вентиляциясыз колдонууга тыюу салынат.

6. Эксплуатация учурунда алдын алуу текшерүүлөрү, техникалык тейлөө жана ремонт колдонмого ылайык жүргүзүлүшү керек. Жеткирүү учурунда, жүктөө-ачуу же курулуш-монтаж иштеринде зыянга учураган лакокрасочтук каптоону негизги каптоочу материалдарга окшош ремонт материалдары менен оңдоп-түзөөге жол берилет.

7. Домокомплектке өз колуңуз менен жасалган жылытуу жана электр жылытуу жабдууларын орнотууга жол берилбейт.

8. Жарык берүү же башка максаттар үчүн ачык отту колдонууга тыюу салынат. Домокомплектте электр зымдарын орнотуу квалификациялуу электрик тарабынан гана аткарылышы керек.

9. Эксплуатация учурунда домокомплект өрт өчүрүү каражаттары менен жабдылышы зарыл.

10. Домокомплекттин жанында ачык оттун булактарын жайгаштырууга тыюу салынат.

Упаковка в картон	Характеристики упаковки
Описание	Картон барактары полдун финалдык каптоосуна анын корголушу үчүн төшөлөт; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактары сырты жабык дубал сэндвич-панелдердин ортосуна алардын каптоосунун бузулушун алдын алуу максатында салынат

Упаковка в картон

Характеристики упаковки

Описание

Картон барактары полдун финалдык каптоосуна анын корголушу үчүн төшөлөт; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактары сырты жабык дубал сэндвич-панелдердин ортосуна алардын каптоосунун бузулушун алдын алуу максатында салынат

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Блок-контейнердин комплектациясынын жана транспорттук пакеттердин коргоочу каптоосу

Упаковка в дерево	Характеристики упаковки
Описание	Стандарттык транспорттук контейнерге жайгаштырылган блок-контейнерлердин комплектациясы

Упаковка в коробку	Характеристики упаковки
Описание	Блок-контейнердин болот конструкцияларынын бетин лакокрасочтук каптоону бузулуудан коргоо үчүн коргоочу желим тасмасы менен жабуу

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Модулдук имараттардын кошумча болот конструкцияларын (кошумча чатыр, тосмо, чатыры, тепкичтер жана башкалар) ташуу үчүн жыгач каркас

Упаковка на палету	Характеристики упаковки
Описание	Модулдук имараттардын кошумча болот конструкцияларын (кошумча чатырлар, тосмолор, козырьктөр, тепкичтер жана башка) ташуу үчүн жыгач каркас

Орнотуу

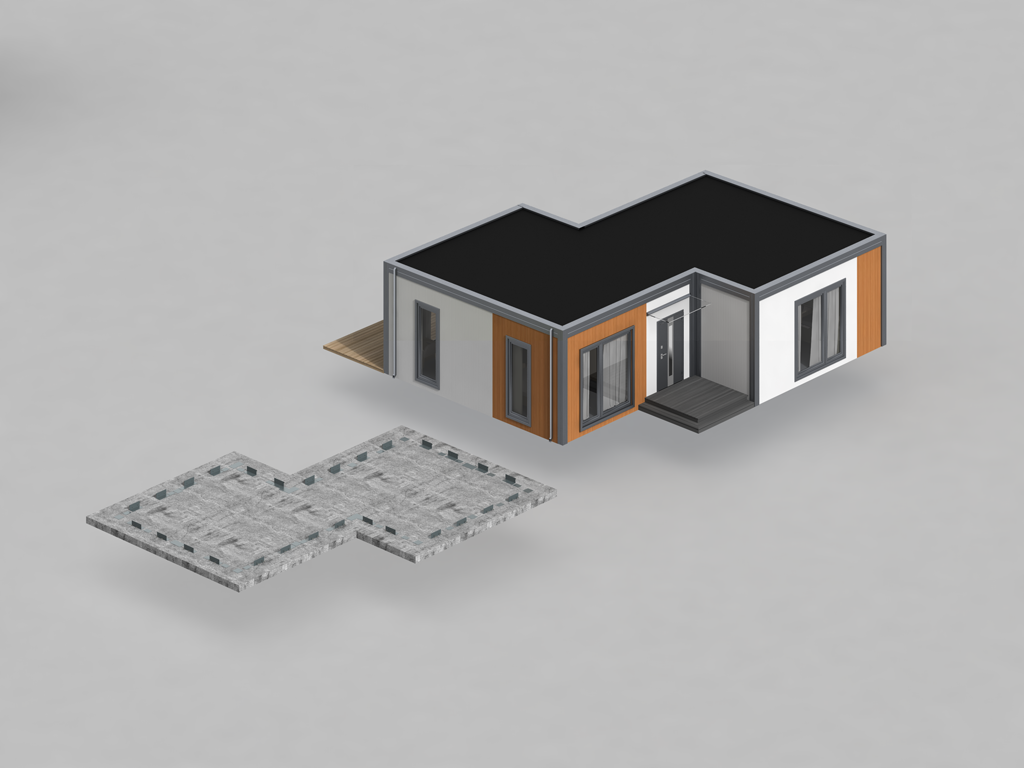

Подготовка строительного объекта

Блок-контейнерди же модулдук имаратты орнотуу үчүн курулуш аянтын даярдоо баскычында төмөнкүлөр аткарылышы керек:
Блок-контейнердин же модулдук имараттын планировкалык чечимин жана опордук чекиттердин схемасын алуу.
Курулуш аянтындагы фундамент орнотулган жердеги жашыруун коммуникацияларга байланыштуу маселелерди талдоо.
Блок-контейнерди же модулдук имаратты орнотуу үчүн оптималдуу фундаментти тандоо.
Фундаментти кабыл алуу иштерин жүргүзүп, блок-контейнерлердин опордук чекиттеринин бирдиктүү горизонталдык абалда жана схемага ылайык өлчөмдөрү так сакталганын контролдоо. Модулдук имараттын монтажынын эффективдүүлүгү жана сапаты фундаменттин туура орнотулушуна көз каранды.
Орнотуу бетинин (фундаменттин) блок-контейнерлердин же модулдук имараттардын негизги опордук чекиттеринин бирдиктүү горизонталдык талабына жооп бериш керек; ал блок-контейнерлердин же модулдук имараттын конструкциясынан келип түшкөн жүктөмдөрдү, жабдуулардан, персоналдан, кардан жана башка мүмкүн болгон жүктөмдөрдү эске алуу менен көтөрө алышы зарыл.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

EFFECT домокомплекттерин чогултуу боюнча нускамалар

PDF

EFFECT домокомплекттерин эксплуатациялоо боюнча нускамалар

PDF

EFFECT ULTRA 88 техникалык паспорту

PDF

EFFECT ULTRA 88 долбоору

PDF

Санитардык-эпидемиологиялык экспертиза

PDF

Өрт коопсуздугу талаптарына ылайыктуулук сертификаты

PDF

DWG

Өрт коопсуздугу талаптарына ылайыктуулук сертификатына тиркеме

PDF

DWG

440 мм бийиктиктеги тосмо монтаждоо схемасы

PDF

660 мм бийиктиктеги тосмо монтаждоо схемасы

PDF

Кепилдик милдеттенмелери печать

Гарантиялык мөөнөт универсалдуу өткөрүп берүү документтерин кол коюлган күндөн тартып эсептелип, 5 жылды түзөт, эгерде керектөөчү эксплуатация, ташуу, сактоо жана монтаждоо эрежелерин толугу менен сактаган болсо. Рекламациялар гарантиялык мөөнөт ичинде гана, керектөөчү имаратты колдонуу боюнча нускаманы сактаган шартта жана төмөнкү маалыматтарды камтыган рекламациялык акт түзүлүп тапшырылса кабыл алынат: • Имарат колдонулуп жаткан уюмдун аталышы, почта дареги; • Завод-иштеп чыгуучудан имаратты алган дата; • Зыяндын мүнөзү жана анын келип чыккан шарттары; • Мүдүр тараптын өкүлү катышкан комиссиянын корутундусу. DoorHan EFFECT домокомплекттин конструкциясына жеткирүүчү менен макулдашуусуз киргизилген өзгөртүүлөргө гарантиялык жоопкерчилик колдонулбайт.
