AD-SP-TELESCOPE кыймылдаткычы үчүн телескоптук слайдинг эшик комплекти (эки кыймылдуу лайтканат жана фрамуга)

Телескоптук слайдинг эшик ар кандай коммерциялык объекттердин кире бериш топторунун тешиктерине орнотууга ылайыкталган, мисалы, соода-дем алыш жана бизнес борборлору, ресторандар, кампалар жана өндүрүш комплекселери, медициналык мекемелер, коомдук-тиричилик багытындагы имараттар. Эки тараптуу телескоптук конструкциялар тешиктеги чектелген дубал аралыктарын чечүүгө жардам берет.
Зона применения:
Медициналык мекемелер
Ооруканалар жана поликлиникалардын кире бериш топтору, операциялык жана стерилдүү аймактар, дарыкана жана лаборатория бөлмөлөрү, тез жардам бөлүмдөрү.
Соода объекттери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), жергиликтүү дүкөндөр жана бутиктер, дарыканалар, салондор жана банк бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш топтору, зоналарды бөлүү (мисалы: зал — ресторан — ашкана), конференц-залдар жана банкеттик жайлар.
Транспорттук түйүндөр
Аэропорттор, темир жол вокзалдары, автобус бекеттер, терминалдарга жана күтүү залдарына кире бериштер, эвакуациялык чыгыштар жана перрондорго чыгыштар.
Өндүрүштүк жана техникалык имараттар
Өндүрүштүк таза аймактар, жүктөө/жүктөө аймактары, өндүрүш жана административдик бөлмөлөрдү бөлүү, кире бериштер.
Артыкчылыктар
Функционалдуулук
Буюмду алты иш режиминде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда ар кандай тапшырмаларды чечүүгө шарт түзөт.
Канаттын толтуруусунун ар түрдүүлүгү
Канаттын толтуруусу коопсуз айнек менен 8 же 9 мм калыңдыкта же 24 мм стеклопакет менен камсыздалат.
Жеңил чогултуу
Уникалдуу "сухарь" бирикмеси канаттарды чогултуу жана бүтүндөй буюмду монтаждоону бир топ кыскартууга мүмкүндүк берип, ошондой эле жарык өтүү аянтын кеңейтет.
Конструкциялардын жана буюмдардын класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай тешиктерге ылайыктуу оптималдуу конструкцияны тандап алууга шарт түзөт: үстүңкү чакасы жана дубал аралыктары жок болгондо, дубал аралыктарынын туурасы чектелүү (жетишсиз) болгондо, же имараттан башка чыгуулар жок болгондо.
Жакшы баа
Металл колдонуу деңгээлин төмөндөтүү жана профиль системасын оптималдаштыруу аркасында буюмдун баасы жагымдуу болуп саналат.
Функционалдуулук
Буюмду алты иш режиминде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда ар кандай тапшырмаларды чечүүгө шарт түзөт.
Канаттын толтуруусунун ар түрдүүлүгү
Канаттын толтуруусу коопсуз айнек менен 8 же 9 мм калыңдыкта же 24 мм стеклопакет менен камсыздалат.
Жеңил чогултуу
Уникалдуу "сухарь" бирикмеси канаттарды чогултуу жана бүтүндөй буюмду монтаждоону бир топ кыскартууга мүмкүндүк берип, ошондой эле жарык өтүү аянтын кеңейтет.
Конструкциялардын жана буюмдардын класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай тешиктерге ылайыктуу оптималдуу конструкцияны тандап алууга шарт түзөт: үстүңкү чакасы жана дубал аралыктары жок болгондо, дубал аралыктарынын туурасы чектелүү (жетишсиз) болгондо, же имараттан башка чыгуулар жок болгондо.
Жакшы баа
Металл колдонуу деңгээлин төмөндөтүү жана профиль системасын оптималдаштыруу аркасында буюмдун баасы жагымдуу болуп саналат.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Канаттарда эки тараптуу боёк болушу. Толтуруунун ар кандай түрлөрү 8, 9 жана 24 мм калыңдыгында болушу мүмкүн
Канаттарда эки тараптуу боёк болушу. Толтуруунун ар кандай түрлөрү 8, 9 жана 24 мм калыңдыгында болушу мүмкүн
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Режимдерди дисплей менен которгуч (арт. AD-08SP).

Режимдерди дисплей менен которгуч (арт. AD-08SP).

Кимилип турган сенсор (арт. AD-06, 1 даана).

Кимилип турган сенсор (арт. AD-06, 1 даана).

Кимилип жана коопсуздук сенсору (комбинацияланган) (арт. AD-34, 1 даана).

Кимилип жана коопсуздук сенсору (комбинацияланган) (арт. AD-34, 1 даана).

Тартма ролик (арт. AD-14SP, 1 даана).

Тартма ролик (арт. AD-14SP, 1 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы сырткы канаттар үчүн каретка комплекти (4 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы сырткы канаттар үчүн каретка комплекти (4 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы ички канаттар үчүн каретка комплекти (4 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы ички канаттар үчүн каретка комплекти (4 даана).

AD-SP-TELESCOPE үчүн коробдун бүйүр капкактары комплекти (арт. AD-16SPTel, 2 даана).

AD-SP-TELESCOPE үчүн коробдун бүйүр капкактары комплекти (арт. AD-16SPTel, 2 даана).

Желим ремень (арт. AD-17, 11 м).

Желим ремень (арт. AD-17, 11 м).

* AD-SP-TELESCOPE кыймылдаткычындагы стопорлор комплекти (2 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы стопорлор комплекти (2 даана).

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Полго төшөлүүчү төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

Полго төшөлүүчү төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

AD-SP-TELESCOPE кыймылдаткыч үчүн капкагы бар короб (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE кыймылдаткыч үчүн капкагы бар короб (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE үчүн тыгыздоочу материал менен рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

AD-SP-TELESCOPE үчүн тыгыздоочу материал менен рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Тик канат профили, четинде 30×35 мм кесилген (арт. AHDS35 0106.FREZ).

Тик канат профили, четинде 30×35 мм кесилген (арт. AHDS35 0106.FREZ).

Горизонталдык канат профили 64×35 мм (арт. AHDS35 0108).

Горизонталдык канат профили 64×35 мм (арт. AHDS35 0108).

Таштанма пластиналар комплекти (арт. AD-100KIT, 2 комплект).

Таштанма пластиналар комплекти (арт. AD-100KIT, 2 комплект).

AD-07SP-TEL — телескоптук эшиктер үчүн электр кулпу комплекти (ачкычсыз), уруксатсыз кирүүнү натыйжалуу бөгөт коёт.

AD-07SP-TEL — телескоптук эшиктер үчүн электр кулпу комплекти (ачкычсыз), уруксатсыз кирүүнү натыйжалуу бөгөт коёт.

AD-27 — аккумулятордук батарея (сыйымдуулук 2,0 Аh). Эшикти тышкы электр булактарынсыз 15–30 мүнөт бою (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD-27 — аккумулятордук батарея (сыйымдуулук 2,0 Аh). Эшикти тышкы электр булактарынсыз 15–30 мүнөт бою (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD-30 — зымсыз (билек баскычы) PUSH баскычы. Эшикти кыймыл сенсорунун ордуна кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

AD-30 — зымсыз (билек баскычы) PUSH баскычы. Эшикти кыймыл сенсорунун ордуна кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

AD-31 — контактсыз инфракызыл баскычы. Эшикти кыймыл сенсорунун ордуна кол менен контактсыз башкарууга колдонулат (1–15 см аралыкта).

AD-31 — контактсыз инфракызыл баскычы. Эшикти кыймыл сенсорунун ордуна кол менен контактсыз башкарууга колдонулат (1–15 см аралыкта).

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — кыймыл жана коопсуздук үчүн айкалышкан сенсор. Бир корпус ичинде микротолкундуу кыймыл радары жана эшик аянтчасында инфракызыл коопсуздук пердесин камтыйт.

AD-34 — кыймыл жана коопсуздук үчүн айкалышкан сенсор. Бир корпус ичинде микротолкундуу кыймыл радары жана эшик аянтчасында инфракызыл коопсуздук пердесин камтыйт.

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина проема, мм
1 058–3 000
Высота проема, мм
2 205–4 000
Притолока, мм
Талап кылынбайт
  1. Канаттын тик профили
  2. Канаттын горизонталдуу профили
  3. Штапик
  4. 8, 9 мм (штапик менен) же 24 мм (штапиксиз) толтуруучу материал
  5. Ички герметик
  6. Сырткы герметик
  7. Орто герметик

Телескоптук эшик (эки тараптуу).

Телескоптук эшик (эки тараптуу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–4 000
H, мм Высота проема 1 700–3 000

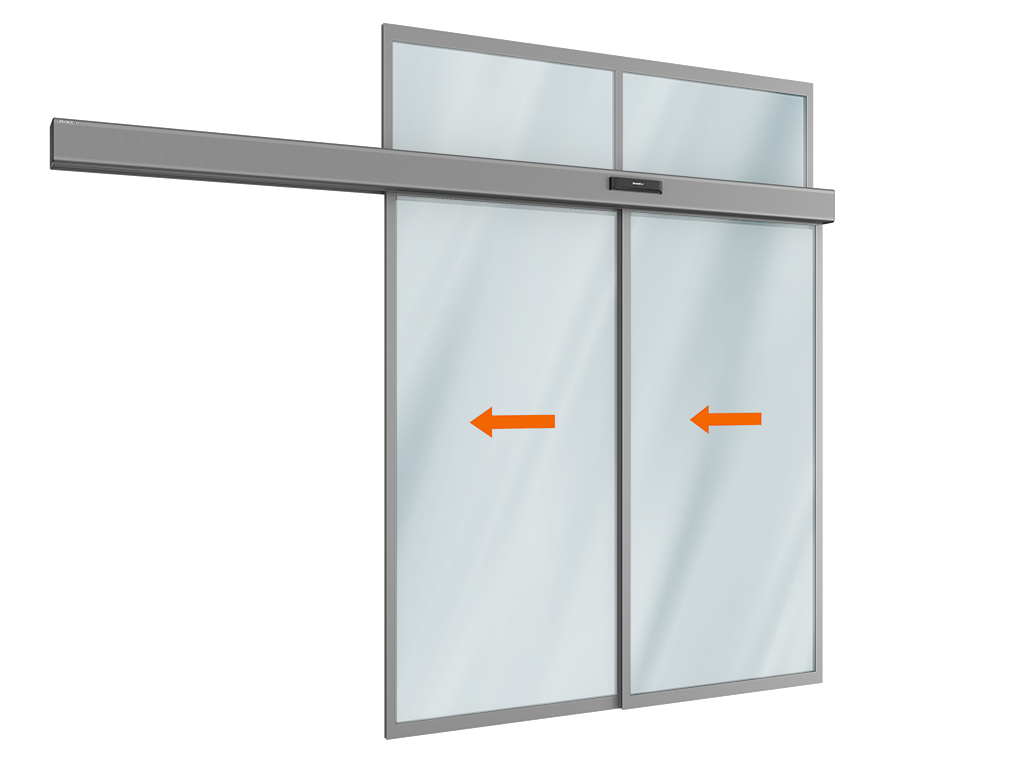

Телескоптук эшик бир тараптуу (солго ачылат).

Телескоптук эшик бир тараптуу (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 900–3 000
H, мм Высота проема 1 700–3 000

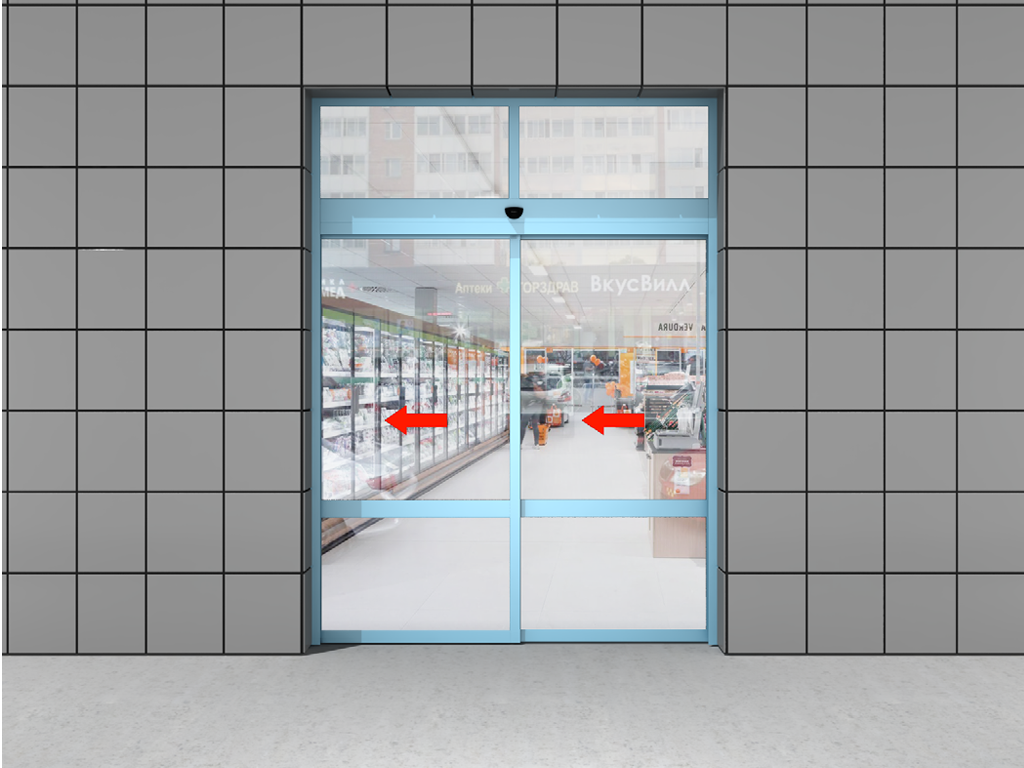

Телескоптук эшик бир тараптуу (оңго ачылуучу) фрамугасы менен.

Телескоптук эшик бир тараптуу (оңго ачылуучу) фрамугасы менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 058–3 000
H, мм Высота проема 2 205–4 000
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген эшик
Максимальная высота, м 4
Максимальный вес створки, кг. 2 × 100/4 × 90 Бир тараптуу/эки тараптуу телескоп
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24/7 иштөө

1. Электр кыймылдаткыч менен эшик коробун имараттын сыртынан, көчө тараптан орнотууга катуу тыюу салынат.

2. Эшиктин канаттарын кол менен ачуу жана жабуу болгону авариялык абалда (электр энергиясы жок болгондо) же текшерүү иштеринде жүргүзүлөт.

3. Эшиктин канаттарын кол менен ачып-жабууда чоң күч колдонбоңуз. Эшик канаттарын кескин түрдө түртүүгө тыюу салынат.

4. Балдар менен жаныбарлардын эшик канаттары ачылып-жабылып жаткан аймакта узак убакыт болбогонун көзөмөлдөңүз.

5. Блоктолгон эшикти кол менен күч менен ачууга, канат менен пол ортосуна манжаңызды же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшиктин канаттарын өтүп бара жатканда соккуга учурлатпаңыз жана алардын ачылышына же жабылышына тоскоол болбогула. Эшик канаттары жүргөн аймакта чуркоо же токтоп турууга тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда бөгөттөгү буюмдар же таштандылар болбошу керек: алар эшик канаттарынын бурмаланышына, жабылып калышына жана автоматиканын бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочу жолдорду жана каретка роликтерин кирдетпеңиз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, жабылып калышына жана электр кыймылдаткычтын бузулушуна алып келиши мүмкүн.

9. Автоматтык эшиктин канаттары эшик ача-жабуу циклинде багыттоочу рельстин үстүндө жылмакай кыймылдашы керек жана канаттар толук ачылган же жабылган абалга жеткенде мажбурлап тормоз колдонулат.

10. Эшикти фотоэлементтер же ИК шторка сыяктуу коопсуздук элементтерин орнотпой колдонууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Ағаш поддону түбүөндө көбүк блоктор менен. Профилдер гофр кагаз баракка оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Оралма – бул профилдерди көбүк пленкага ороп, логосу бар скотч менен бекиткен. Бир оралманын массасы 35 кг ашпайт
Упаковка на палету Характеристики упаковки
Көбүк пленкага оролгон профил пакеттерин көбүк чөйрөсү бар поддонго жайгаштырып, скотч менен бекитет
Кошумча сүрөттөмө печать

Сүрүлмө эшиктерди өз алдынча орнотууга болот же имараттын фасадына же кире бериш топтомуна интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин коробун тешикке орнотуу.
Автоматтык эшиктин коробун тешикке орнотуу.
Телескоптук эшиктин коробун тешикке орнотуу.
Телескоптук эшиктин коробун тешикке орнотуу.
  1. Тешиктин параметрлери: Н — тешиктин бийиктиги (таза полдон тешиктин үстүнө чейинки аралык); В — тешиктин туурасы (сол четинен оң четине чейинки аралык); h — үстүңкү чака бийиктиги (тешиктин үстүнөн чатырга чейинки аралык). Үстүңкү чака, туурасы жана бийиктиги боюнча өлчөөлөр кеминде эки жерде жүргүзүлөт. Акыркы өлчөм катары эң аз мааниси алынат.
  2. Конструкцияны сапаттуу монтаждоо жана анын келечекте ишенимдүү иштеши үчүн бөлмөнүн тешигин даярдоо зарыл. Тешиктин тазалыгына карата төмөнкү талаптар бар: Тешик тик бурчтук формасында болушу керек. Каптаманын беттери тегиз жана жылмакай, штукатурка раствору чөгүп калган же жарыкчалары жок болушу керек. Полдун беттери тегиз, горизонталдуу, чыгыштар жана түшүмдөрсүз болушу керек. 1 метрге 1 мм чейин бурмаланууга уруксат берилет. Тик жана горизонталдык беттери тегиз болуп, 1 метрге 1 ммге чейинки бурмаланууга жол берилет. Эгер тешиктер жогорудагы талаптарга туура келбесе, өлчөөлөрдү алуудан жана монтажды баштоодон мурун бул бурмаланулар жоюлушу керек. Үстүңкү чака жана дубал аралыктары бир эле түзүүдө болушу керек. Тешиктин каптамасы капиталдык конструкция түрүндө, ширетилген түтүк, фасад профили же витраж болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD‑SP кыймылдаткычтуу автоматтык сүрүлмө эшик» инструкциясы

«AD‑SP‑TELESCOPE кыймылдаткычтуу телескоптук эшик» инструкциясы

Автоматтык/телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча инструкция

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча инструкция

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча инструкция

AD‑34 кыймыл жана коопсуздук сенсорун жөндөө боюнча инструкция

Проемду даярдоо жана монтаждоо боюнча талаптар

Автоматтык сүрүлмө эшик / AD‑SP / AD‑SP‑TELESCOPE кыймылдаткычынын паспортy

Алюминий профилине ылайыктуулук сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтарга ылайыктуулук декларациясы

Негизги канаттын профилдери жана аксессуарларынын каталогү (архив)

Лайтканаттары бар автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Лайтканаттары бар телескоптук эшиктердин профилдери жана аксессуарларынын каталогү

«Антипаника» автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Кепилдик милдеттенмелери печать

Сатып алуучуга колдонуу шарттары сакталган учурда, система комплекттөөсүнө жүктөлгөн күндөн тартып 2 жылдык кепилдик берилет.

Жаңы буюмдар
Сымсыз (чычак манжа менен иштөөчү) AD‑30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык жана лабораториялык блоктордо), ошондой эле кеңсе жана соода жайларында колдонсо болот.

Сымсыз (чычак манжа менен иштөөчү) AD‑30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык жана лабораториялык блоктордо), ошондой эле кеңсе жана соода жайларында колдонсо болот.

AD‑34 сенсору – айкалышкан типтеги түзүлүш, бир корпуста микротолкундуу кыймыл радары жана инфракызыл катышуу шторкасын камтыйт. Сенсор автоматтык сүрүлмө эшикти AD‑SP кыймылдаткычы менен орноткондо коопсуздук фотоэлементтери менен алмаштырылып же бирге иштей алат.

AD‑34 сенсору – айкалышкан типтеги түзүлүш, бир корпуста микротолкундуу кыймыл радары жана инфракызыл катышуу шторкасын камтыйт. Сенсор автоматтык сүрүлмө эшикти AD‑SP кыймылдаткычы менен орноткондо коопсуздук фотоэлементтери менен алмаштырылып же бирге иштей алат.

Дизайн
Толтуруунун дизайны
Канаттарда эки тараптуу боёк болушу. Толтуруунун ар кандай түрлөрү 8, 9 жана 24 мм калыңдыгында болушу мүмкүн
Канаттарда эки тараптуу боёк болушу. Толтуруунун ар кандай түрлөрү 8, 9 жана 24 мм калыңдыгында болушу мүмкүн
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Режимдерди дисплей менен которгуч (арт. AD-08SP).

Режимдерди дисплей менен которгуч (арт. AD-08SP).

Кимилип турган сенсор (арт. AD-06, 1 даана).

Кимилип турган сенсор (арт. AD-06, 1 даана).

Кимилип жана коопсуздук сенсору (комбинацияланган) (арт. AD-34, 1 даана).

Кимилип жана коопсуздук сенсору (комбинацияланган) (арт. AD-34, 1 даана).

Тартма ролик (арт. AD-14SP, 1 даана).

Тартма ролик (арт. AD-14SP, 1 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы сырткы канаттар үчүн каретка комплекти (4 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы сырткы канаттар үчүн каретка комплекти (4 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы ички канаттар үчүн каретка комплекти (4 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы ички канаттар үчүн каретка комплекти (4 даана).

AD-SP-TELESCOPE үчүн коробдун бүйүр капкактары комплекти (арт. AD-16SPTel, 2 даана).

AD-SP-TELESCOPE үчүн коробдун бүйүр капкактары комплекти (арт. AD-16SPTel, 2 даана).

Желим ремень (арт. AD-17, 11 м).

Желим ремень (арт. AD-17, 11 м).

* AD-SP-TELESCOPE кыймылдаткычындагы стопорлор комплекти (2 даана).

* AD-SP-TELESCOPE кыймылдаткычындагы стопорлор комплекти (2 даана).

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Полго төшөлүүчү төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

Полго төшөлүүчү төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

AD-SP-TELESCOPE кыймылдаткыч үчүн капкагы бар короб (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE кыймылдаткыч үчүн капкагы бар короб (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE үчүн тыгыздоочу материал менен рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

AD-SP-TELESCOPE үчүн тыгыздоочу материал менен рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана).

Тик канат профили, четинде 30×35 мм кесилген (арт. AHDS35 0106.FREZ).

Тик канат профили, четинде 30×35 мм кесилген (арт. AHDS35 0106.FREZ).

Горизонталдык канат профили 64×35 мм (арт. AHDS35 0108).

Горизонталдык канат профили 64×35 мм (арт. AHDS35 0108).

Таштанма пластиналар комплекти (арт. AD-100KIT, 2 комплект).

Таштанма пластиналар комплекти (арт. AD-100KIT, 2 комплект).

Дополнительная комплектация
AD-07SP-TEL — телескоптук эшиктер үчүн электр кулпу комплекти (ачкычсыз), уруксатсыз кирүүнү натыйжалуу бөгөт коёт.

AD-07SP-TEL — телескоптук эшиктер үчүн электр кулпу комплекти (ачкычсыз), уруксатсыз кирүүнү натыйжалуу бөгөт коёт.

AD-27 — аккумулятордук батарея (сыйымдуулук 2,0 Аh). Эшикти тышкы электр булактарынсыз 15–30 мүнөт бою (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD-27 — аккумулятордук батарея (сыйымдуулук 2,0 Аh). Эшикти тышкы электр булактарынсыз 15–30 мүнөт бою (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD-30 — зымсыз (билек баскычы) PUSH баскычы. Эшикти кыймыл сенсорунун ордуна кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

AD-30 — зымсыз (билек баскычы) PUSH баскычы. Эшикти кыймыл сенсорунун ордуна кол менен башкарууга колдонулат (эшикти баскычты басуу менен ачуу).

AD-31 — контактсыз инфракызыл баскычы. Эшикти кыймыл сенсорунун ордуна кол менен контактсыз башкарууга колдонулат (1–15 см аралыкта).

AD-31 — контактсыз инфракызыл баскычы. Эшикти кыймыл сенсорунун ордуна кол менен контактсыз башкарууга колдонулат (1–15 см аралыкта).

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — кыймыл жана коопсуздук үчүн айкалышкан сенсор. Бир корпус ичинде микротолкундуу кыймыл радары жана эшик аянтчасында инфракызыл коопсуздук пердесин камтыйт.

AD-34 — кыймыл жана коопсуздук үчүн айкалышкан сенсор. Бир корпус ичинде микротолкундуу кыймыл радары жана эшик аянтчасында инфракызыл коопсуздук пердесин камтыйт.

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик аянтчасынын коопсуздугун камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Ширина проема, мм
1 058–3 000
Высота проема, мм
2 205–4 000
Притолока, мм
Талап кылынбайт
Конструкция
  1. Канаттын тик профили
  2. Канаттын горизонталдуу профили
  3. Штапик
  4. 8, 9 мм (штапик менен) же 24 мм (штапиксиз) толтуруучу материал
  5. Ички герметик
  6. Сырткы герметик
  7. Орто герметик
Стандартные конструктивные решения

Телескоптук эшик (эки тараптуу).

Телескоптук эшик (эки тараптуу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–4 000
H, мм Высота проема 1 700–3 000
Телескоптук эшик бир тараптуу (солго ачылат).

Телескоптук эшик бир тараптуу (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 900–3 000
H, мм Высота проема 1 700–3 000
Телескоптук эшик бир тараптуу (оңго ачылуучу) фрамугасы менен.

Телескоптук эшик бир тараптуу (оңго ачылуучу) фрамугасы менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 058–3 000
H, мм Высота проема 2 205–4 000
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген эшик
Максимальная высота, м 4
Максимальный вес створки, кг. 2 × 100/4 × 90 Бир тараптуу/эки тараптуу телескоп
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24/7 иштөө
Условия эксплуатации продукции

1. Электр кыймылдаткыч менен эшик коробун имараттын сыртынан, көчө тараптан орнотууга катуу тыюу салынат.

2. Эшиктин канаттарын кол менен ачуу жана жабуу болгону авариялык абалда (электр энергиясы жок болгондо) же текшерүү иштеринде жүргүзүлөт.

3. Эшиктин канаттарын кол менен ачып-жабууда чоң күч колдонбоңуз. Эшик канаттарын кескин түрдө түртүүгө тыюу салынат.

4. Балдар менен жаныбарлардын эшик канаттары ачылып-жабылып жаткан аймакта узак убакыт болбогонун көзөмөлдөңүз.

5. Блоктолгон эшикти кол менен күч менен ачууга, канат менен пол ортосуна манжаңызды же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшиктин канаттарын өтүп бара жатканда соккуга учурлатпаңыз жана алардын ачылышына же жабылышына тоскоол болбогула. Эшик канаттары жүргөн аймакта чуркоо же токтоп турууга тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда бөгөттөгү буюмдар же таштандылар болбошу керек: алар эшик канаттарынын бурмаланышына, жабылып калышына жана автоматиканын бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочу жолдорду жана каретка роликтерин кирдетпеңиз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, жабылып калышына жана электр кыймылдаткычтын бузулушуна алып келиши мүмкүн.

9. Автоматтык эшиктин канаттары эшик ача-жабуу циклинде багыттоочу рельстин үстүндө жылмакай кыймылдашы керек жана канаттар толук ачылган же жабылган абалга жеткенде мажбурлап тормоз колдонулат.

10. Эшикти фотоэлементтер же ИК шторка сыяктуу коопсуздук элементтерин орнотпой колдонууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Ағаш поддону түбүөндө көбүк блоктор менен. Профилдер гофр кагаз баракка оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Оралма – бул профилдерди көбүк пленкага ороп, логосу бар скотч менен бекиткен. Бир оралманын массасы 35 кг ашпайт
Упаковка на палету Характеристики упаковки
Көбүк пленкага оролгон профил пакеттерин көбүк чөйрөсү бар поддонго жайгаштырып, скотч менен бекитет
Кошумча сүрөттөмө

Сүрүлмө эшиктерди өз алдынча орнотууга болот же имараттын фасадына же кире бериш топтомуна интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Автоматтык эшиктин коробун тешикке орнотуу.
Автоматтык эшиктин коробун тешикке орнотуу.
Телескоптук эшиктин коробун тешикке орнотуу.
Телескоптук эшиктин коробун тешикке орнотуу.
Подготовка строительного объекта
  1. Тешиктин параметрлери: Н — тешиктин бийиктиги (таза полдон тешиктин үстүнө чейинки аралык); В — тешиктин туурасы (сол четинен оң четине чейинки аралык); h — үстүңкү чака бийиктиги (тешиктин үстүнөн чатырга чейинки аралык). Үстүңкү чака, туурасы жана бийиктиги боюнча өлчөөлөр кеминде эки жерде жүргүзүлөт. Акыркы өлчөм катары эң аз мааниси алынат.
  2. Конструкцияны сапаттуу монтаждоо жана анын келечекте ишенимдүү иштеши үчүн бөлмөнүн тешигин даярдоо зарыл. Тешиктин тазалыгына карата төмөнкү талаптар бар: Тешик тик бурчтук формасында болушу керек. Каптаманын беттери тегиз жана жылмакай, штукатурка раствору чөгүп калган же жарыкчалары жок болушу керек. Полдун беттери тегиз, горизонталдуу, чыгыштар жана түшүмдөрсүз болушу керек. 1 метрге 1 мм чейин бурмаланууга уруксат берилет. Тик жана горизонталдык беттери тегиз болуп, 1 метрге 1 ммге чейинки бурмаланууга жол берилет. Эгер тешиктер жогорудагы талаптарга туура келбесе, өлчөөлөрдү алуудан жана монтажды баштоодон мурун бул бурмаланулар жоюлушу керек. Үстүңкү чака жана дубал аралыктары бир эле түзүүдө болушу керек. Тешиктин каптамасы капиталдык конструкция түрүндө, ширетилген түтүк, фасад профили же витраж болушу керек.
Кепилдик милдеттенмелери

Сатып алуучуга колдонуу шарттары сакталган учурда, система комплекттөөсүнө жүктөлгөн күндөн тартып 2 жылдык кепилдик берилет.

Документация
Инструкции

«AD‑SP кыймылдаткычтуу автоматтык сүрүлмө эшик» инструкциясы

«AD‑SP‑TELESCOPE кыймылдаткычтуу телескоптук эшик» инструкциясы

Автоматтык/телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча инструкция

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча инструкция

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча инструкция

AD‑34 кыймыл жана коопсуздук сенсорун жөндөө боюнча инструкция

Проемду даярдоо жана монтаждоо боюнча талаптар

Паспорта и сертификаты

Автоматтык сүрүлмө эшик / AD‑SP / AD‑SP‑TELESCOPE кыймылдаткычынын паспортy

Алюминий профилине ылайыктуулук сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтарга ылайыктуулук декларациясы

Чертежи

Негизги канаттын профилдери жана аксессуарларынын каталогү (архив)

Лайтканаттары бар автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Лайтканаттары бар телескоптук эшиктердин профилдери жана аксессуарларынын каталогү

«Антипаника» автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Буйрутма бериңиз
