DoorHan ролеттери жана ролик эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Терезе ачыкчаларын күн нурунан, атмосфералык жаан-чачындан, көчөдөгү чаңдан жана желден коргоо үчүн арналган. Аз жел жүктөмү бар объекттерге орнотулат. Конструкцияда кооз жана жеткиликтүү профиль колдонулат. Жарыктын жарым-жартылай өтүшү аркылуу бөлмөдө жагымдуу атмосфера түзөт.

Зона применения:

Жеке үйлөр жана батирлер

Коопсуздукту камсыздоо, жылуулук жана үн изоляциясын жакшыртуу, комфортту жогорулатуу.

Коммерциялык имараттар

Соода борборлору, банктар, дүкөн витриналары, кеңсе терезелери жана эшиктерин вандализмден жана уурдоодон коргоо.

Жалпы коомдук объекттер

Мектептерде, ооруканаларда жана мейманканаларда коопсуздук жана купуялуулукту жогорулатуу, жарыктандырууну көзөмөлдөө, ошондой эле имараттардын дизайн элементтери катары колдонуу.

монтаж менен заказ берүү

Артыкчылыктар

Энергияны үнөмдөөчү касиеттер

Роллет профилинин ички толтуруучу материалынын (көпүртүктүү пенанын) төмөн жылуулук өткөрүмдүүлүк коэффициенти имараттын ичинде ыңгайлуу температураны натыйжалуу сактоого мүмкүндүк берип, желден, сууктан же ысыктан коргойт.

Жарык өткөрүү жөндөмдүүлүгү

Ламелдин үстүндөгү кичине перфорация (бураманын ичинде) рольставналар жабык болгондо жарыктын аз көлөмдө бөлмөгө киришине шарт түзүп, жагымдуу атмосфераны түзөт.

Ламелдердин туруктуу каптамасы

Полотно профилдери жана башка роллеттин компоненттери (багыттоочу жана кутулары) заманбап порошок менен каптоо технологиясы менен боёлуп, узак убакыт бою эстетикалык көрүнүшүн жана түсүнүн өчпөй турушун камсыздайт.

Дизайн чечимдеринин көптөгөн түрдүүлүгү

Роллет профилдеринин кеңири түстүү палитрасы жана ар кандай түстөгү ламелдерден полотно жыйноо мүмкүнчүлүгү ар кандай архитектуралык стильге ылайыктуу идеалдуу конструкцияны тандоого мүмкүндүк берет.

Башкаруу ыкмасын тандап алуу мүмкүнчүлүгү

Рольставналарды пайдаланууну жеңилдетүү үчүн өндүрүүчү автоматтык башкаруу (опция) менен катар бир нече механикалык башкаруу түрлөрүн сунуштайт: бурулуш кутусу, пружинно-инерциялык механизм, ошондой эле тасма, жип же корд менен башкаруу системалары.

Энергияны үнөмдөөчү касиеттер

Жарык өткөрүү жөндөмдүүлүгү

Ламелдердин туруктуу каптамасы

Дизайн чечимдеринин көптөгөн түрдүүлүгү

Башкаруу ыкмасын тандап алуу мүмкүнчүлүгү

Дизайн

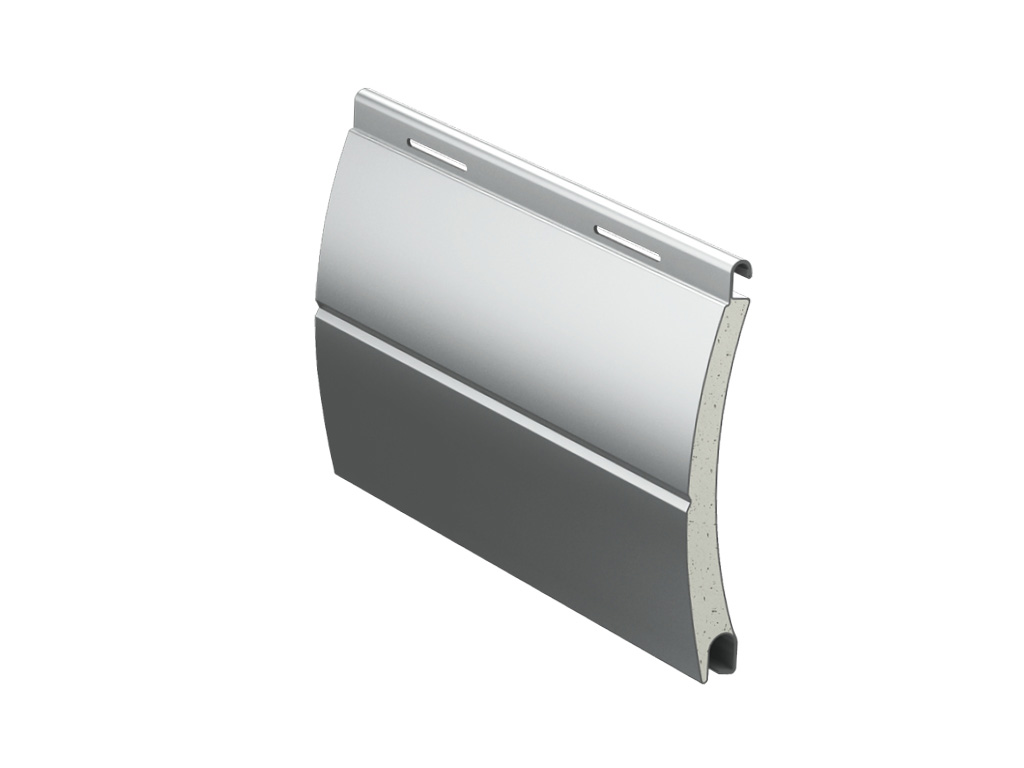

Окондук роллеттер үчүн пенозолдонгон перфорацияланган профильдер

Негизги түстөр

RH45PN

Ак

Күрөң

Боз

Беж

Күмүш түстөгү

Антрацит муар

Комплектация

Базовая комплектация

Дополнительная комплектация

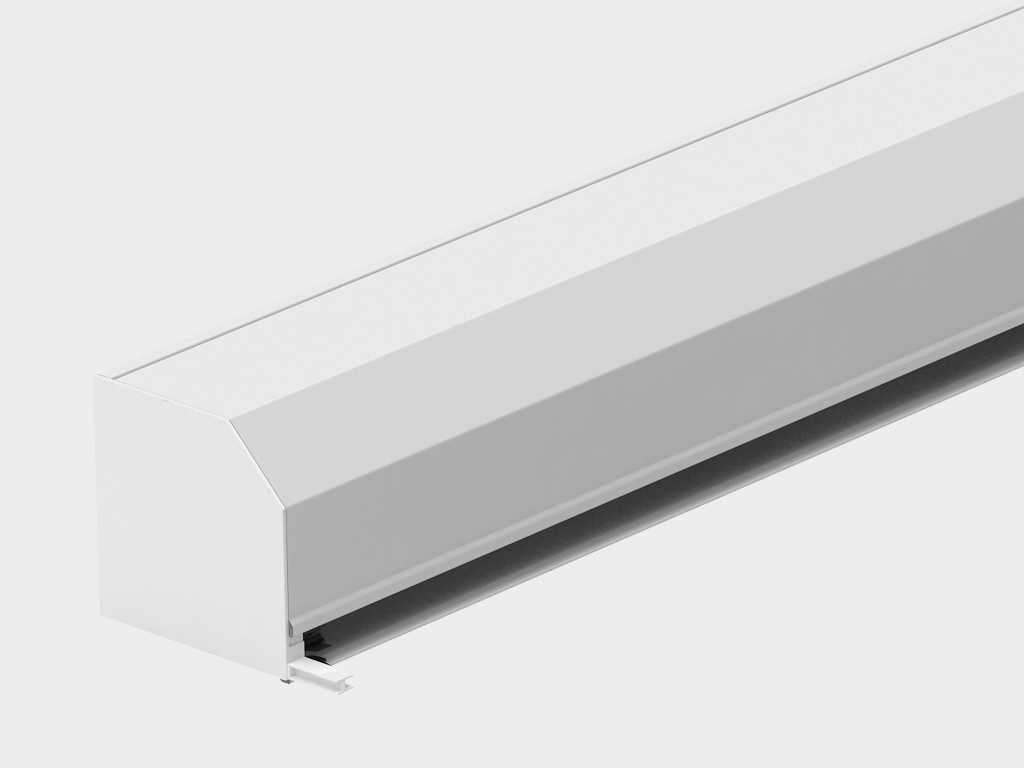

Толук жыйылган короб. Бул каптал капкакчалары, вал жана капсулалар, кол менен же автоматтык башкаруу механизми менен жабдылган коргоочу коробтун толук жыйындысы болуп саналат.

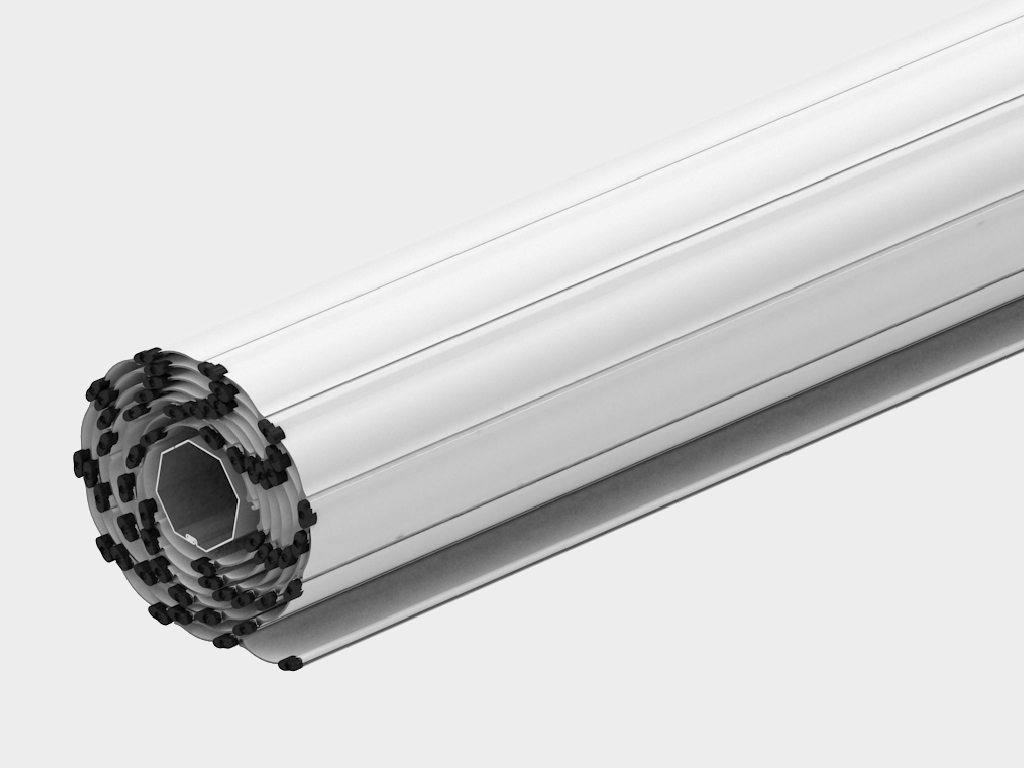

Толук жыйылган кездеме. Бул пенопласт толтурулган профилден жасалган кездеме, капталындагы кулпулар профилдин ажырашын алдын алат.

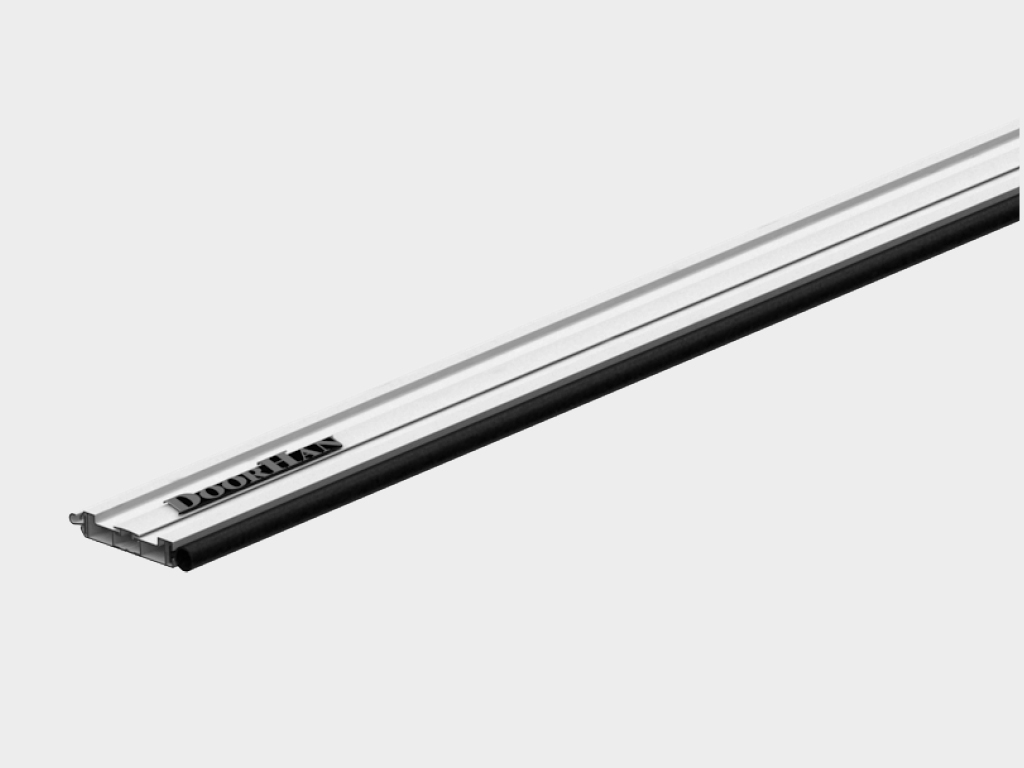

Аягы профили жана тыгынтма. Аягы профилине кулпу механизмдерин орнотууга мүмкүнчүлүк бар.

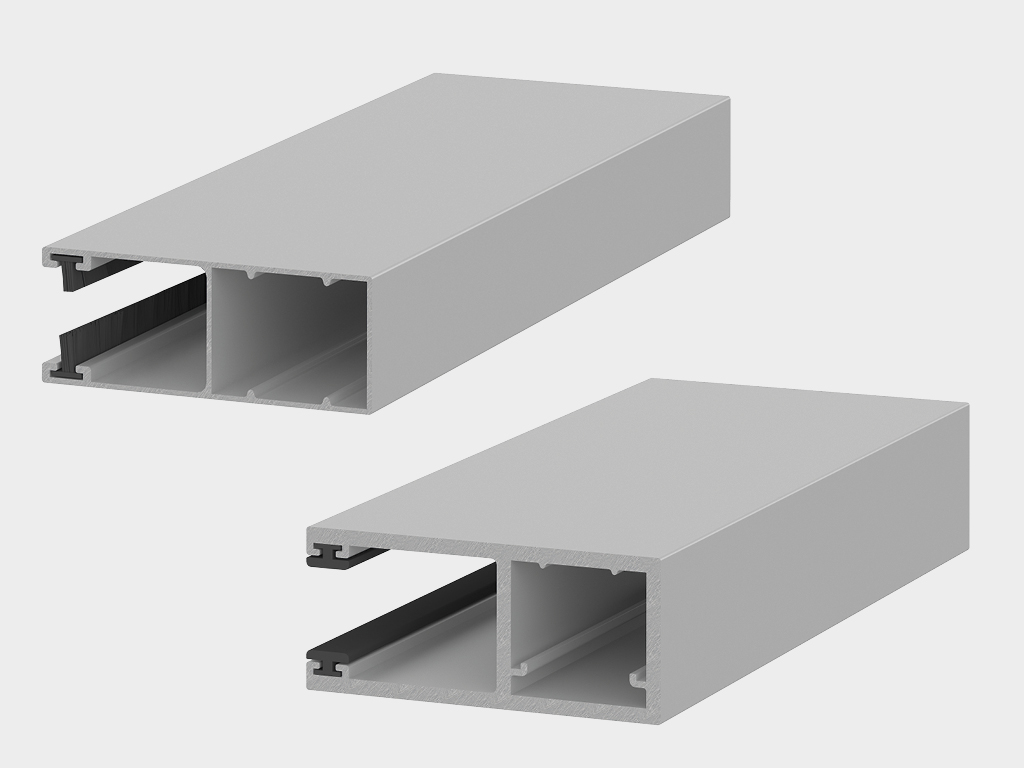

Тыңгандандырылган багыттоочу профилдердин комплекти. Стандарттык жана бекемделген багыттоочу профилдердин кеңири тандоосу ар кандай өлчөмдөгү проемдорго орнотулган роллет системаларына ылайыктуу профилдерди тандоого мүмкүндүк берет, ошондой эле шамал күчүнө жана өчүрүүгө каршы талаптарга жооп берет.

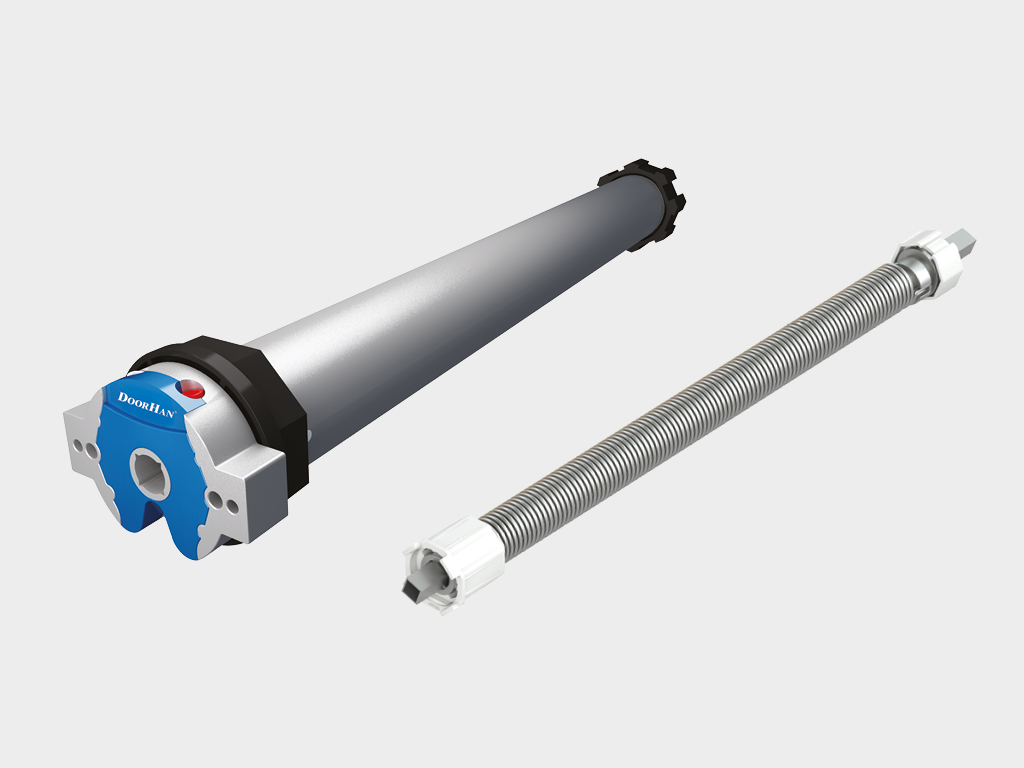

Кол менен же автоматтык кыймылдаткыч.

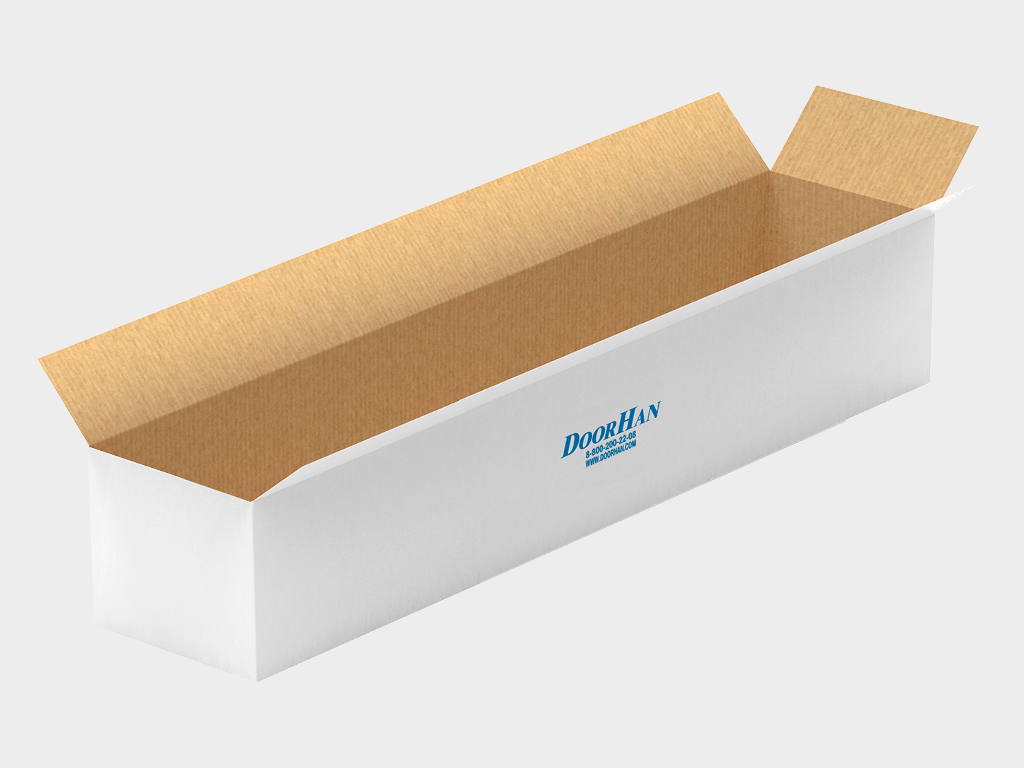

Толук комплектациядагы короб.

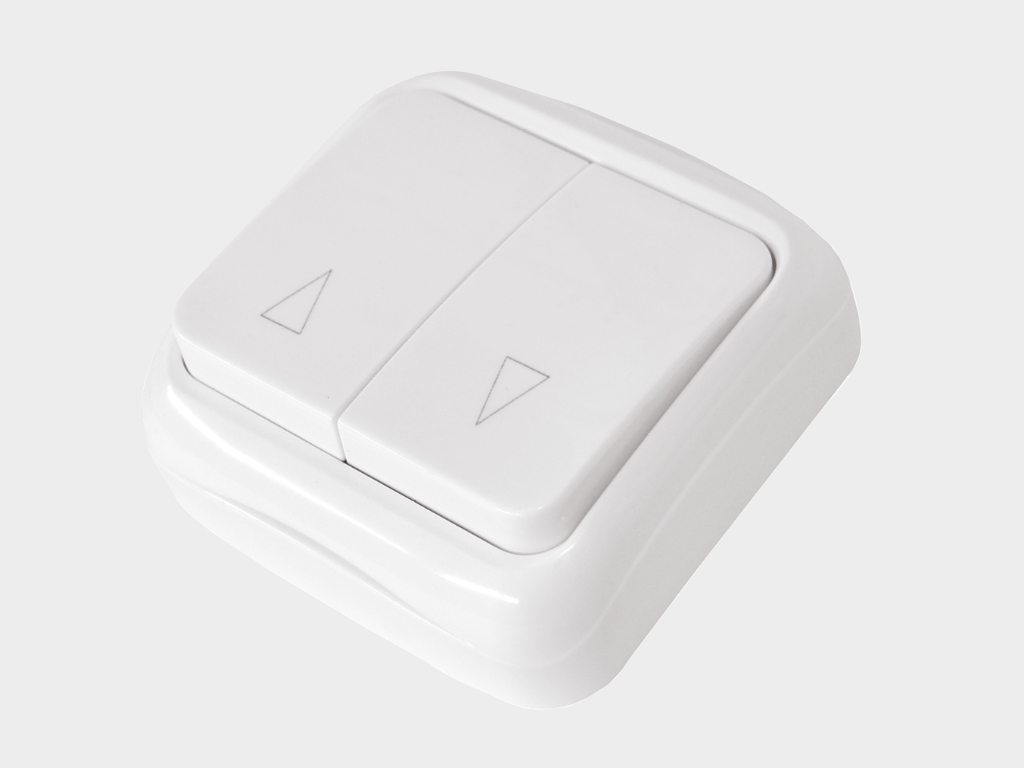

Эки позициялуу баскычтуу өчүргүч SWB — кыймылдаткычты эки багытта башкаруу үчүн.

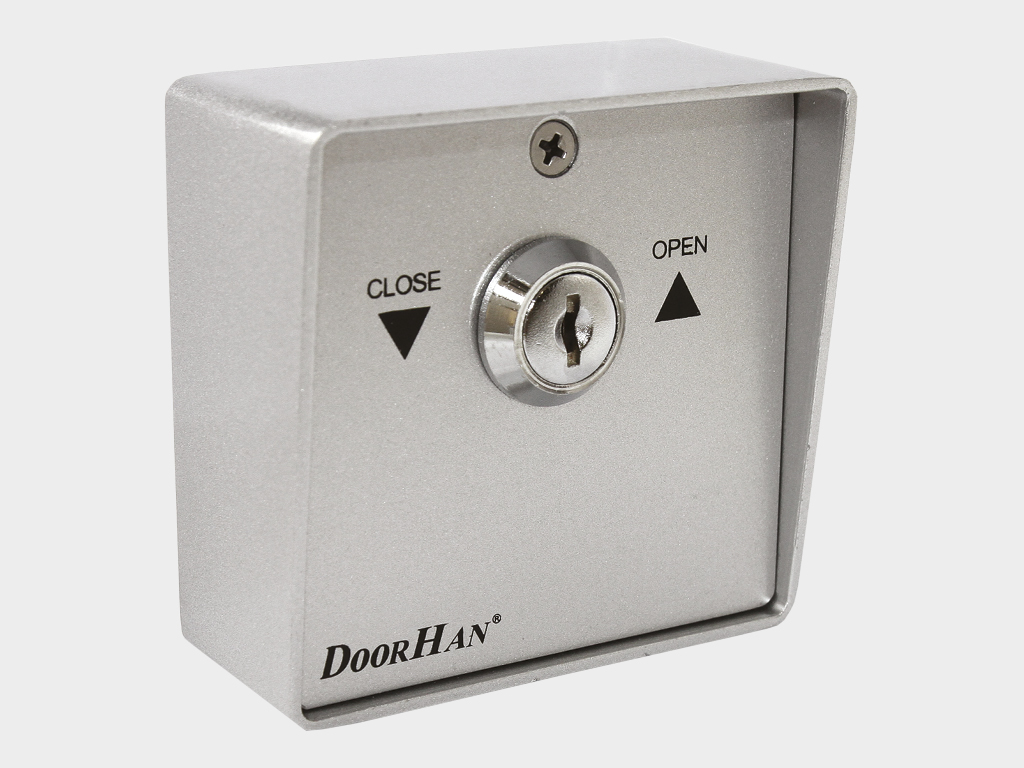

Ачкыч-баскыч SWM — ачкычты буруунун жардамы менен электр кыймылдаткычтын башкаруу блогуна буйрук берүү үчүн.

CV01 башкаруу блогу — бир роллетти же роллеттер тобун алыстан башкарууну камсыз кылат.

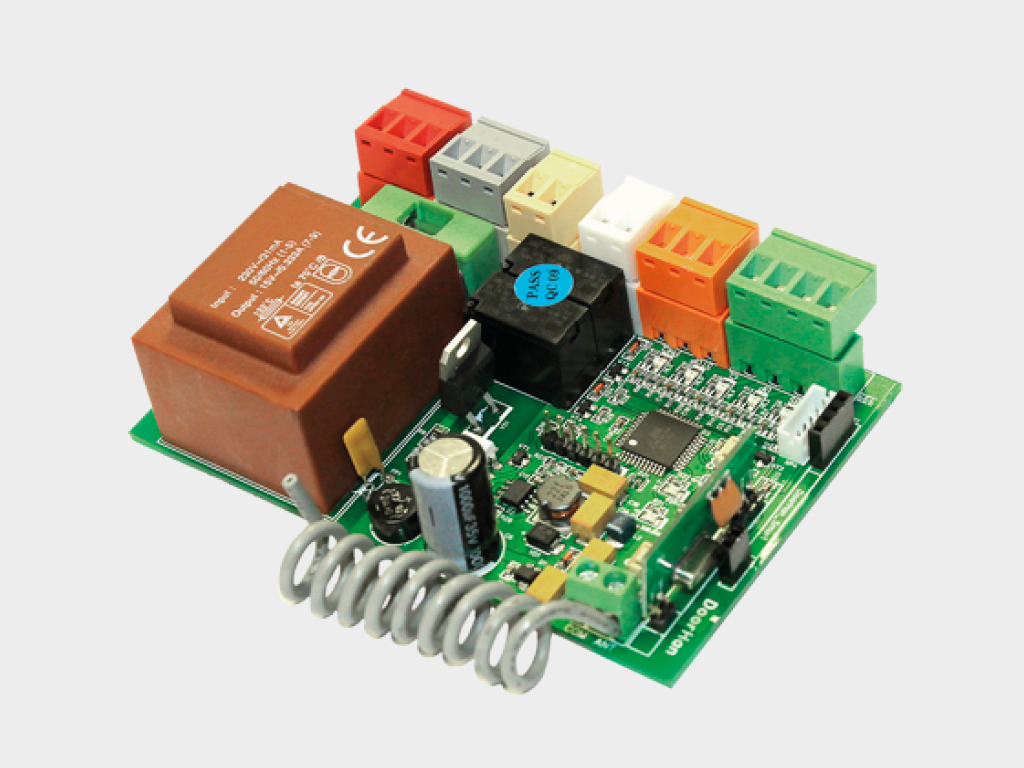

SMARTROLL башкаруу блогу — DoorHan пульттары аркылуу вал ичиндеги роллеттердин электр кыймылдаткычтарын алыстан башкаруу үчүн.

ROLL1/ROLL2 блогу — DoorHan пульттары аркылуу вал ичиндеги роллеттердин электр кыймылдаткычтарын алыстан башкаруу үчүн.

GC2/GC4 топтоо башкаруу блогу. GC2 — бир өчүргүчтөн эки кыймылдаткычты башкаруу үчүн; GC4 — төрт кыймылдаткычты башкаруу үчүн.

DHRE-1 сырткы радиокабылдагыч — DoorHan пульту менен башка өндүрүүчүлөрдүн автоматикаларын башкаруу үчүн.

WI-FI модулу — электр кыймылдаткычтарды зымсыз башкаруу (NO башкаруу сигналынын чыгарылышы).

GSM модулу — мобилдик телефондон сигнал кабыл алуу жана электр кыймылдаткычты иштетүү үчүн башкаруу буйругун берүү.

T5 пульту — беш роллетти башкаруу үчүн.

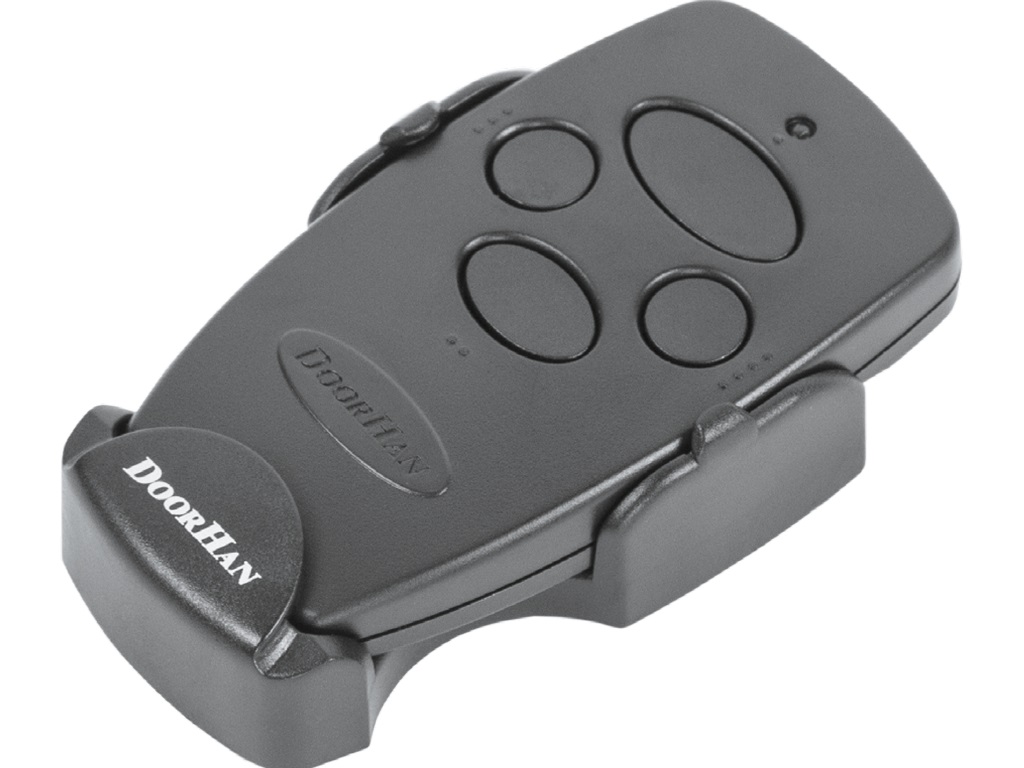

TRANSMITTER 4 пульту — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

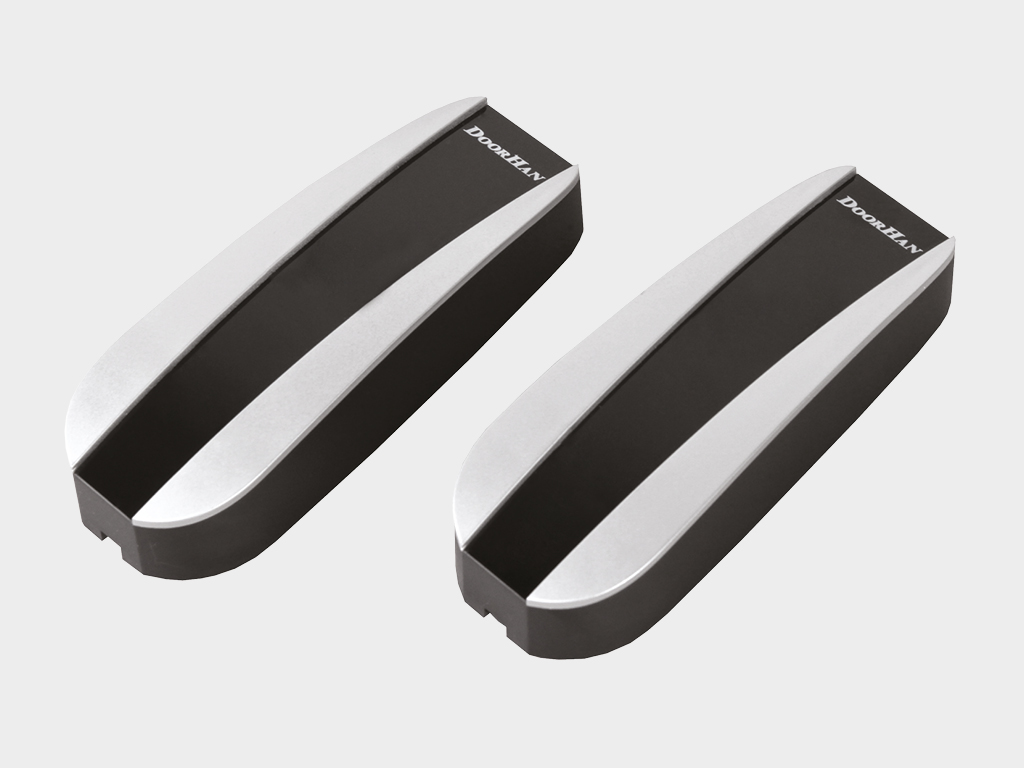

PHOTOCELL-N коопсуздук фотоселдери — инфракызыл берүүчү жана кабылдагычтан турат.

Техникалык мүнөздөмөлөр

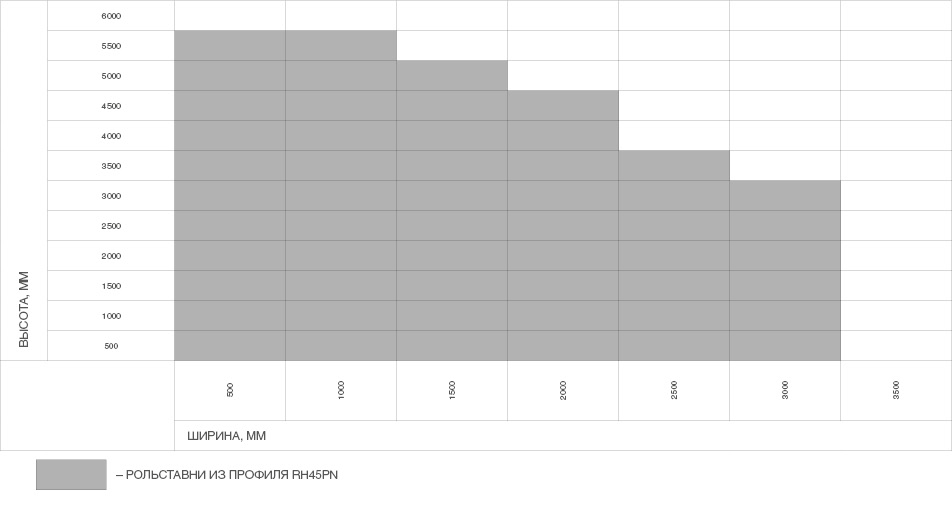

Таблица размеров

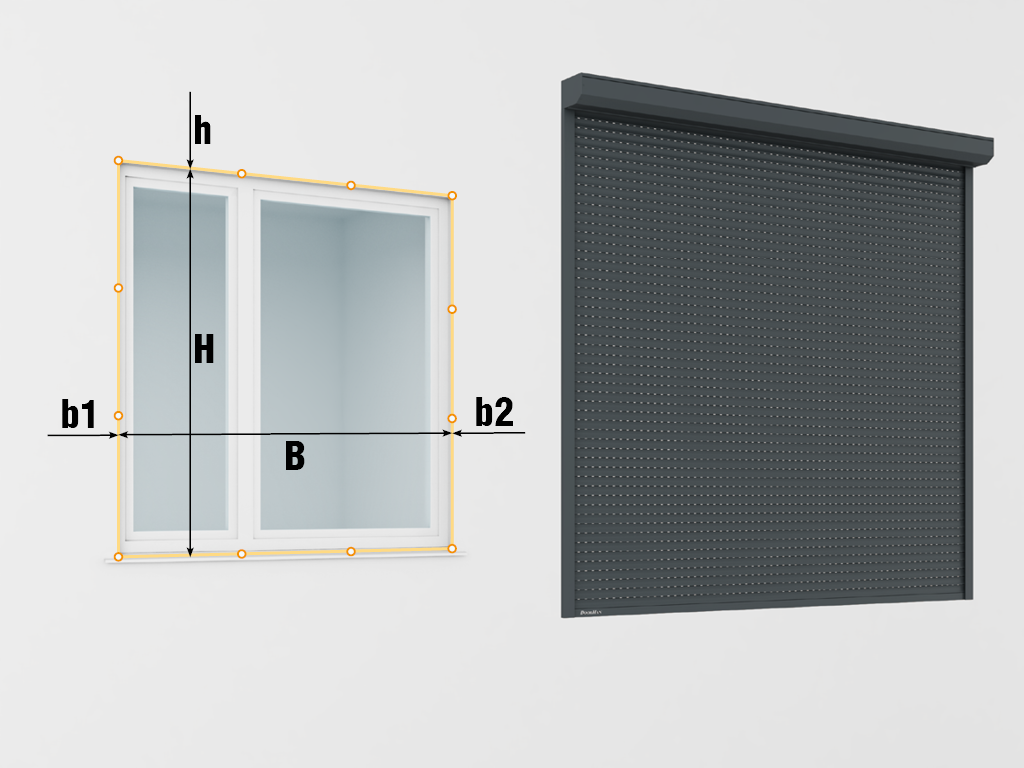

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

500–5 500

Ширина проема, мм

400–3 050

Максимальная площадь полотна, м²

Притолока, мм

125-тен баштап (сыртка орнотуу үчүн)

Пристенки, мм

53-төн баштап (сыртка орнотуу үчүн)

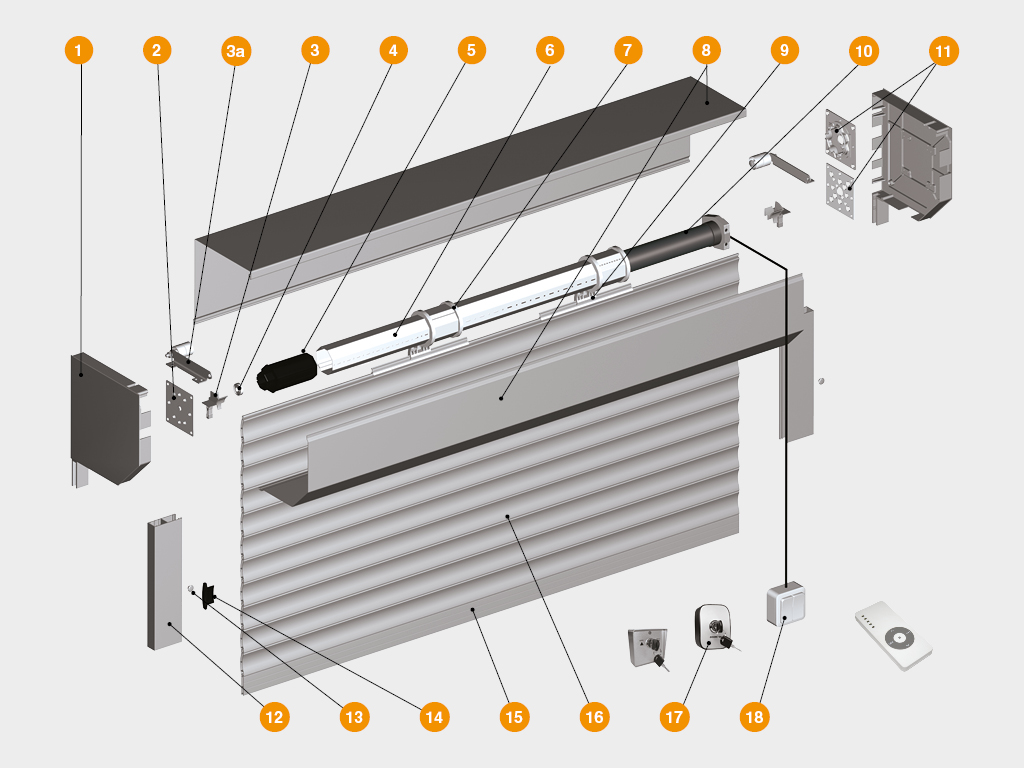

Тегерек капкак RK125, RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
Подшипник колдоо BS100
Жол көрсөтүүчү түзүлүш RU45
Подшипник BR28
Универсал капсула KP40, KP60, KPU60
Сегиз бурчтуу вал RV40, RV60, RV60-1
Кассеттүү шакек RD40, RD60
Коргоочу куту RB125, RB137, RB150, RB165, RB180, RB205, RB230, RB250
Автоматтык кулпу RM1
Ички валга орнотулган электр кыймылдаткычы
Кыймылдаткычты бекитүүчү табакча BU100K
Жол көрсөтүүчү профиль RG52M, RG53MS, RG62BS, RG64
Түтүк капкагы PB14
Жан каптал кулпусу SL45M, SLA45
15.Акыркы профиль RA45EN, RA45KN
Полотно профили RH45PN
Ачкычтуу өчүргүч SWM, SWK
Клавишалуу өчүргүч SWB, SWH

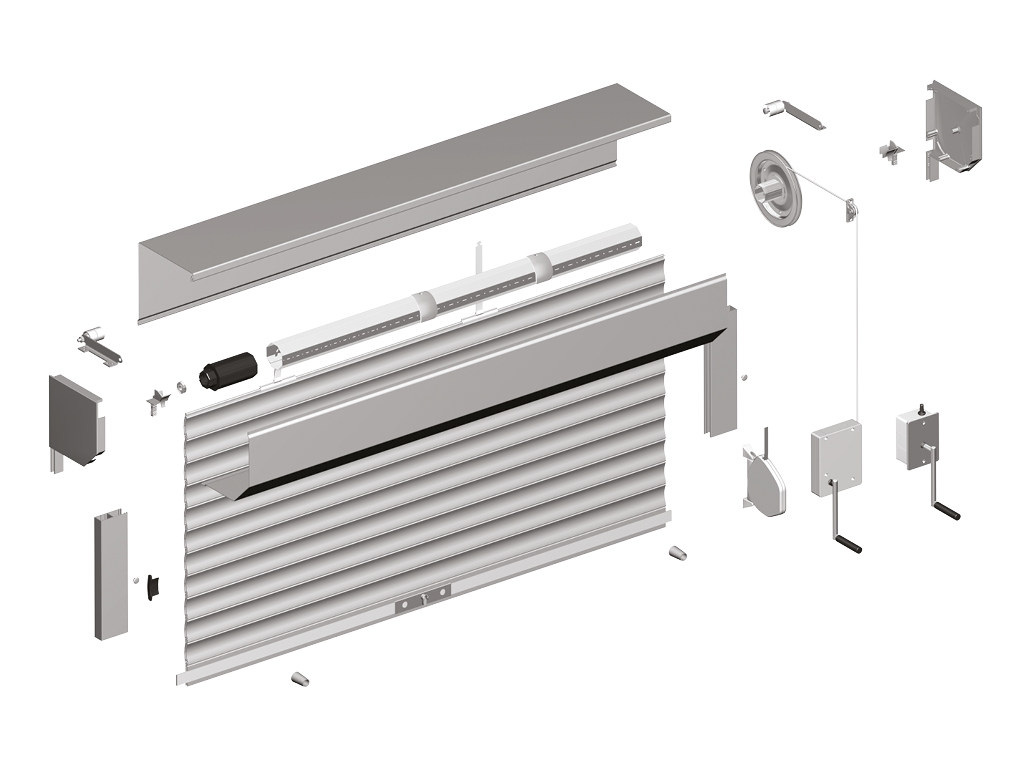

Колдонмо тасма, жип же кордо менен башкаруучу роллеттер. Колдонууга жеңил тасма инерциялык кыймылдаткыч 15 кг чейин кездеме салмагы бар роллеттерге орнотулат. Роллеттин кездемеси тасманын тартылышы менен көтөрүлүп түшүрүлөт. Жип менен башкаруу 20 кг чейин кездеме салмагы бар роллеттерге орнотулат. Башкаруу жипти ороочу тутканы айлантуунун эсебинен ишке ашат. Кордо кыймылдаткыч 40 кг чейин кездеме салмагы бар роллеттерди бекем болот ийкемиси аркылуу көтөрөт. Анын иштөө принциби жип менен башкарууга окшош.

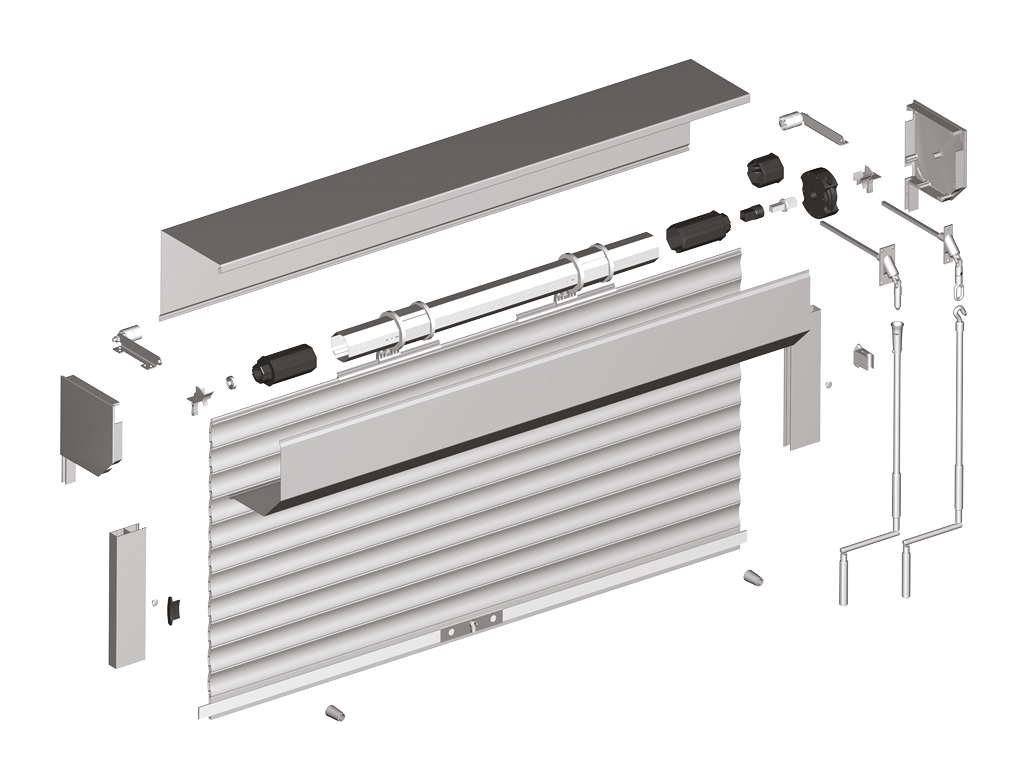

Кол менен бургуч менен башкаруучу рольставналар. Бургуч кыймылдаткыч 30 кг чейин кездеме салмагы бар рольставналарды көтөрүүгө мүмкүнчүлүк берет. Бургучту саат жебесинин багыты боюнча айлантканда кездеме көтөрүлүп, саат жебесинин карама-каршы багыты боюнча айлантканда кездеме төмөндөйт.

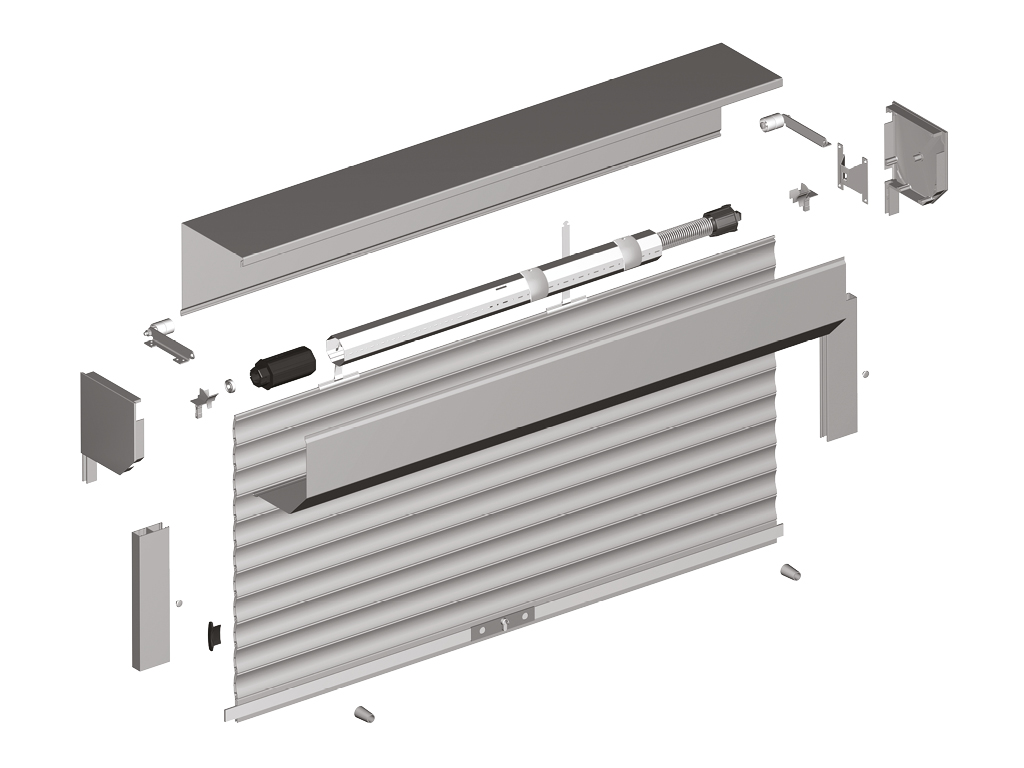

Пружина-инерция механизми бар рольставналар. Бул механизм 60 кг чейин кездеме салмагы бар рольставналарга колдонулат. Рольставналарды кол менен оңой көтөрүп, алар өзүнүн салмагы менен тез түшөт, анткени рольставналардын кездемесинин салмагы валга орнотулган торсион пружинасы менен тең салмакталат.

Параметр	Значение	Примечание
	RH45PN
Материал	Алюминий, пена
Вес профиля, кг/(п/м)	0,075
Вес профиля, кг/м²	1,65
Количество ламелей на 1 м высоты полотна, шт.	22
Максимальная ширина полотна, м	3,05
Максимальная площадь полотна, м²	7

Дұрус орнотулуп, туура пайдаланылган роллеттер ишенимдүүлүк жана узак мөөнөттүү иштөөнү камсыз кылат. Роллеттердин иштөө мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөрдү сактаңыз:

1. Роллеттерди жана роликтерди монтаждоо DoorHan концернинин кесипкөй, атайын окутулган адистери тарабынан жүргүзүлүшү керек.

2. Монтаж өнүмдүн монтаждоо нускамасы жана DoorHan концернинин техникалык документациясына так ылайык жасалышы зарыл.

3. Роллеттер жумшак, эч кандай тебелөө же тартылуу жок ачылышы керек.

4. Конструкцияны көтөрүү жана түшүрүү үчүн атайын каралган башкаруу шаймандарын колдонуу керек.

5. Роллеттерди ачууда 100 Н (ньютон) күчтөн ашык күч колдонбоңуз.

6. Роллеттердин аянты чоң болгондо (3000 × 2000 мм ден ашканда) бөлүкчө көтөрүү же түшүрүү сунушталбайт.

7. Механикалык кулпусу же бекиткичи бар учурда кулпу жабык кезде роллетти көтөрүүгө тыюу салынат.

8. Кардандык кыймылдаткыч колдонулса, айлантуу учурунда кол айлангыч 45° бурчта кармалышы керек. EN 12453 же 12604 стандарты боюнча кол күчү 390 Нге чейин уруксат берилет. Чоң роллеттерде авариялык механикалык кыймылдаткыч (жалпак кол, кардан) тек гана жабуу үчүн колдонулат.

9. Автоматтык кыймылдаткыч колдонулганда, анын колдонуу нускамасын так сактоо зарыл.

10. Балдарды роллетти башкаруучу түзүлүштөргө (баскычтарга, пульттарга) жакындатпоо керек.

11. Роллет ачылып же жабылып жатканда адамдар менен жаныбарлар роллет аймагында болбошу керек.

12. Конструкция иштеп жаткан учурда анын астында турууга катуу тыюу салынат, себеби жаракат алуу коркунучу бар.

13. Роллеттерге сокку урбоңуз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

14. Роллеттердин кыймылдоосу учурунда проёмдо эч кандай чет жактагы буюмдар болбошу керек, анткени бул конструкциянын бузулушуна алып келиши мүмкүн.

15. Кошумча жабдууларды же аксессуарларды орнотууга, бөлүктөрүн өз алдынча алмаштырууга же жөндөөгө өндүрүүчүнүн кеңешисиз уруксат берилбейт (кыргызча консультация – пайда болгон маселени так жана документтештирилген түрдө билдирүү).

16. Кыш мезгилинде роллеттердин же роликтердин конструкциясынын бөлүктөрү муздап калса, роллетти көтөрүү же түшүрүүдөн мурун, конструкциянын бардык бөлүктөрүн муздан толук бошотуу үчүн тегерегин көтөрүп басып текшерүү керек. Төмөнкү панель менен терезе же пол ортосундагы кошулма бөлүктөргө өзгөчө көңүл буруу керек, алар да таза болушу шарт.

17. Роллеттерди жыл сайын кеминде бир жолу техникалык тейлөөдөн өткөрүү зарыл.

18.Роллеттерди максатынан башкача колдонуу же өндүрүүчү сунуш кылган өлчөмдөн чоң конструкцияларды колдонуу учурларында өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жоопкерчилик албайт.

19. Роллеттердин же роликтердин конструкцияларын диагностикадан өткөрүү жана ремонттоо только квалификациялуу адистер тарабынан жүргүзүлүшү керек.

Упаковка в картон	Характеристики упаковки
Описание	Роллеттердин таңгактоосу аба көпүрчүк пленкадан жана беш катмарлуу ак картондон турат; жалпак полотносу жана кутусу көпүрчүк пленкага оролот, андан кийин картонго оролуп, куту түзүлөт; картондук таңгактын үстү эки катмар стретч-пленка менен жабылып, компаниянын логотиби басылган скотч менен бекитилет.
Ширина, мм	137–250
Высота, мм	137–250
Длина, мм	500–6 000

Кошумча сүрөттөмө печать

Кирүүчү, гараждык жана өткөөл проёмдорго, ошондой эле жогорку шамал жүктөмү бар райондордо рольвороттор RH77 жана RHE84 серияларындагы профилдерден гана орнотулат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

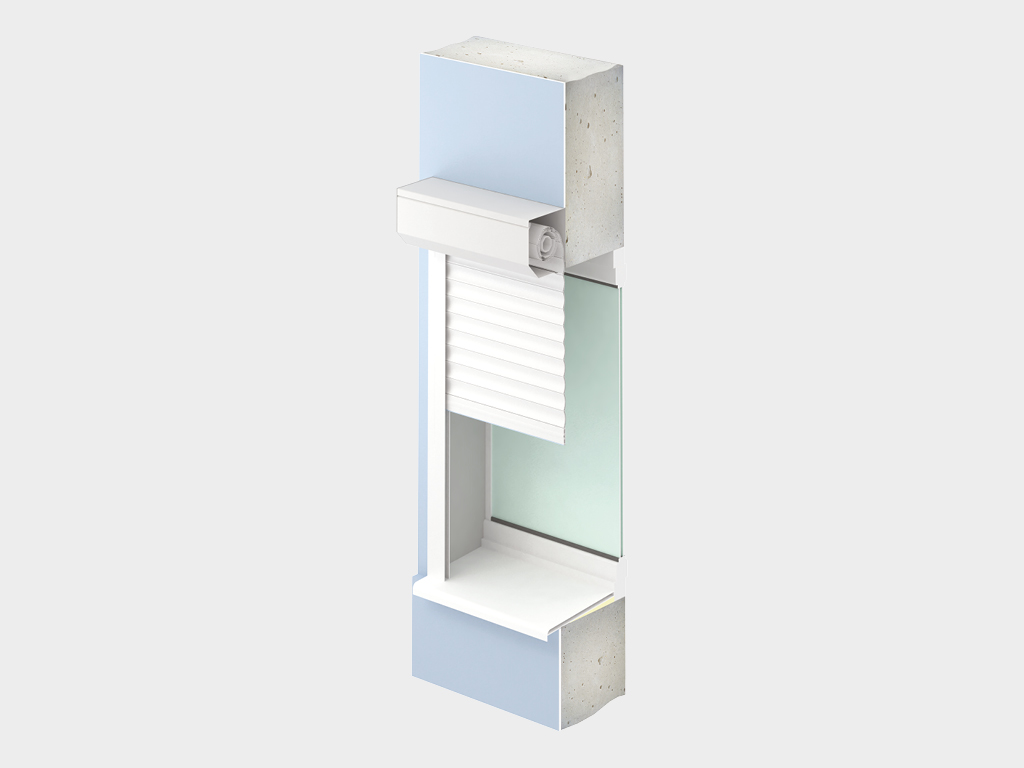

Жабык монтаж. Жабык монтаж эң көп кездешет жана анын аткарылышы үчүн кутунун нишасын даярдоого байланыштуу татаал шыптарды даярдоо талап кылынбайт. Рольставналар же рольвороттор жабык монтаж түрүндө орнотулганда, роликтүү чатмасы бар куту проёмдун үстүндө жайгаштырылат, ал эми багыттоочу профилдер анын эки жагына орнотулат. Муну менен жабык рольставналар проёмду толук жаап, дубалдын бети менен дээрлик бир катарда болот.

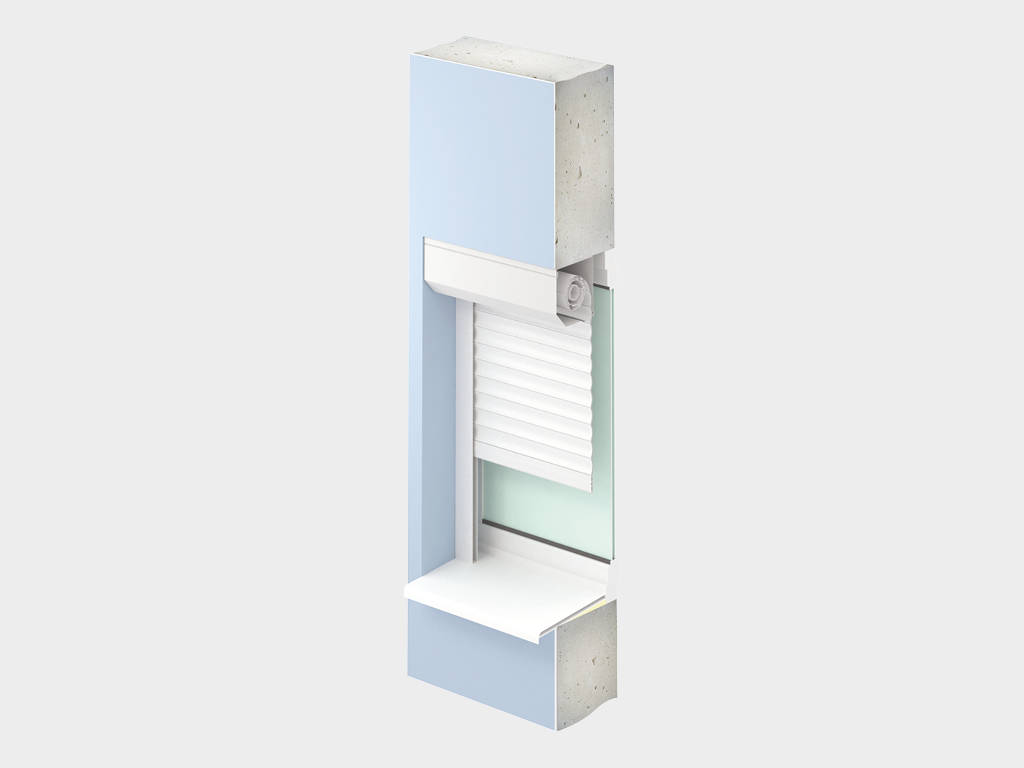

Киргизүүчү монтаж, куту тышка. Киргизүүчү монтаж рольставналардын бардык элементтерин терезе же эшик проёмунун нишесинде жайгаштырууга мүмкүнчүлүк берет. Кутуну киргизүүчү монтажда орнотсо, эшик жана терезелер анын орнотулушуна карама-каршы багытта ачылышы керек.

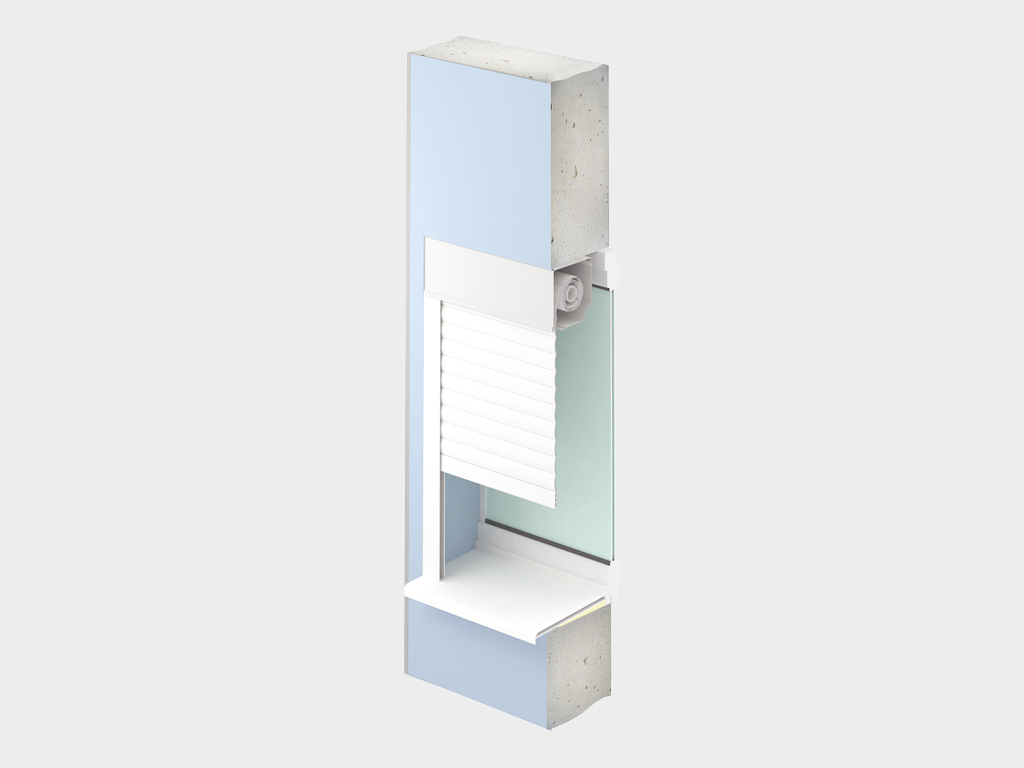

Киргизүүчү монтаж, куту ичке. Конструкция проёмго кутусу ичке каратып орнотулат, анткени роллеттин току проёмдун тегерегинде орун алат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Роллет системаларын орнотуу боюнча көрсөтмө

PDF

Роллет системаларын пайдалануу боюнча көрсөтмө жана кепилдик талоны

PDF

Роллет системалары боюнча тейлөө журналы

PDF

Алюминий профильдеринен жасалган роллет жалюзилерине сертификат

PDF

Металл ролик прокат профилдерине сертификат

PDF

Пенобүктөлгөн профилдердин уурдоого туруштук берүү сертификаты

PDF

«Рольставналар» паспорту

PDF

Пенобүктөлгөн RH45PN профилинен жасалган рольставналардын чогултуу чертежи

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин роллет системаларынын иштөө кепилдиги бул изделиени сатып алгандан тартып 1 жылга берилет. Климаттык факторлордун, табигый кубулуштардын, катуу майда бөлүкчөлөрдүн же башка агрессивдүү заттардын таасири менен лак-бояктун жабылышынын бузулушу, эксплуатация учурунда пайда болгон тырмактардан жана чийиктерден коррозия болгондо, лак-боякка берилген кепилдик күчүн жоготот.
