ISD01 сериясынын өнөр жай секциялык эшиктери өндүрүш имараттарына, кампаларга, цехтерге, терминалдарга жана башка өнөр жай объектілерине орнотулат. Эшиктердин күчөтүлгөн курулушу үзгүлтүксүз иштешин жана жогорулатылган күчтүү мүнөздөмөлөрдү камсыз кылат, ал эми герметик системасы бөлмөнүн жогорку термоизоляциясын кепилдейт.

Колдонуу чөйрөсү:

Өнөр жай

Ишканалар, жабык мекемелер, кампалар, кайда ишенимдүү жана ыңгайлуу эшик ачкычтары керек

Бизнес

Отелдер, автосалондор, соода борборлору

Муниципалдык мекемелер

Ооруканалар, театрлар, көргөзмө борборлору

монтаж менен заказ берүү

Артыкчылыктар

ГОСТко ылайыктуулук

Эшиктердин курулушу толугу менен мамлекеттик стандартка ГОСТ 31174-2017, «Металл эшиктери» ылайыктуу.

Жылуулукка каршылык

Сэндвич-панелдеринин муздак көпүрөсүнүн жоктугу, бардык чек аралар боюнча герметизация герметиктердин эсебинен, полотно профилдеринин терморазделүүсү эшиктердин максималдуу жылуулукка каршылыгын камсыздайт.

Колдонууга универсалдуулук

Эшиктердин көтөрүү түрлөрүнүн ар түрдүүлүгү алардын ар кандай ички мейкиндиктердин геометриясына ылайык орнотууга мүмкүнчүлүк берет.

Коопсуздук

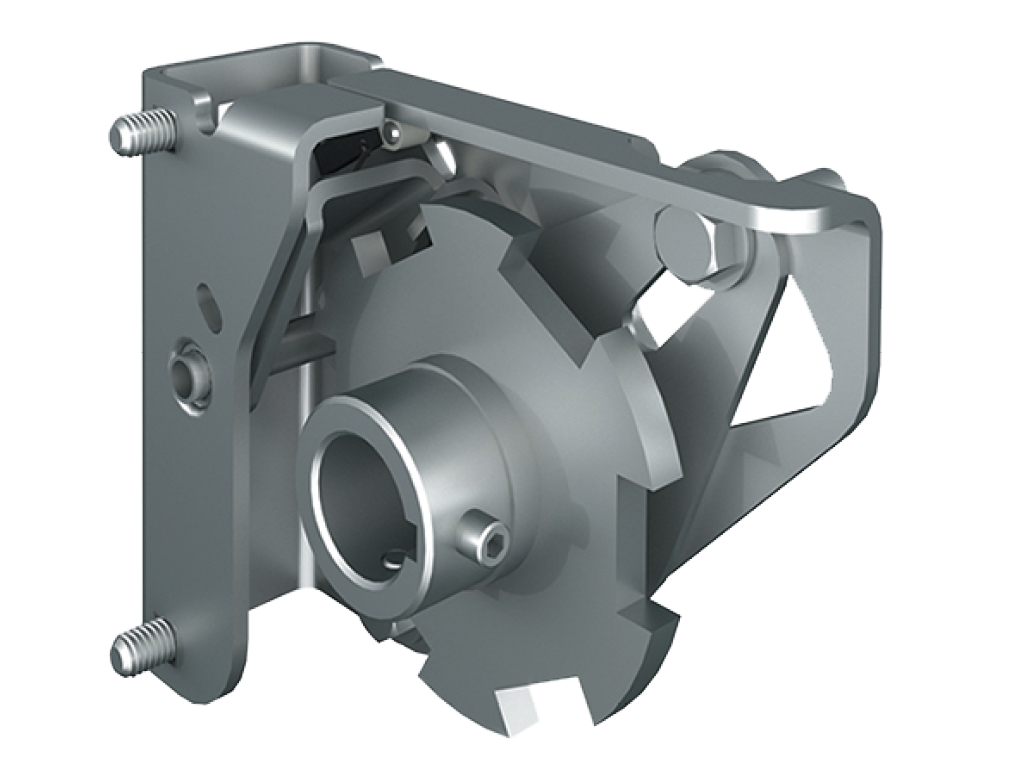

Трос жана ийилүү пружинасынын үзүлүүсүнөн коргоо системалары катастрофалык учурларда полотнонун түшүшүнүн алдын алат.

Жогорку кызмат мөөнөтү

Жылдар бою сыналган курулуш жана компоненттердин чыдамкайлыгы узак кызмат мөөнөтүн кепилдейт.

ГОСТко ылайыктуулук

Эшиктердин курулушу толугу менен мамлекеттик стандартка ГОСТ 31174-2017, «Металл эшиктери» ылайыктуу.

Жылуулукка каршылык

Колдонууга универсалдуулук

Коопсуздук

Жогорку кызмат мөөнөтү

Жылдар бою сыналган курулуш жана компоненттердин чыдамкайлыгы узак кызмат мөөнөтүн кепилдейт.

Дизайн

Панелдердин дизайны

Бети түрү

Түстөр

Такта (сырттан, болоттон жасалган панель)

Жогорку тилке (сырттан, болоттон жасалган панель)

Горизонталдык тилке (сырттан, болоттон жасалган панель)

Кең борбордук тилке (сырттан, болоттон жасалган панель)

Толкун (сырттан, болоттон жасалган панель)

Горизонталдык тилке (панелдин ичинен)

Агачтын текстурасы (панелдин сырткы беті)

Штукатурка (панелдин ички беті)

RAL 9003 (ак)

RAL 9006 (күмүш)

RAL 7004 (сары)

RAL 1014 (бежевый)

RAL 6005 (жашыл)

RAL 5005 (көк)

RAL 7016 (антрацит)

RAL 7016 («мороз», кошумча баа)

RAL 3005 (кызыл-бургундия)

RAL 8017 (күрөң-кызыл)

RAL 8017 («мороз», кошумча баа)

RAL 7024 (графит)

Алтын дуб

Венге

Стандартсыз түстү RAL картасы боюнча (кошумча баа)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

Энергияны үнөмдөйтөгөн сэндвич-панелдерден жасалган панель, калындыгы 40 мм, ички илемчелер жана жакынкы колдоолор үчүн күчөтүү менен.

Багыттоочу система жана угловой колонналар 2 мм калындыгы менен жасалган болоттон жасалган, күчтүү резервге ээ, монтаж үчүн керектүү тешиктер бар.

Торсиондук механизм 25 000 циклга эсептелген. Эшиктин конструкциясынын узак жашоосу панелди күч менен ачып-жабууга мүмкүнчүлүк берет.

Пружинанын үзүлүүсүнөн коргоочу түзмөк валды бөгөттөп, эгерде күткөндөн тышкаркы абалдар болсо, панелдин түшүүсүнө жол бербейт.

Тростун үзүлүүсүнөн коргоочу түзмөк панелге төмөнкү кронштейн катары орнотулат. Тростун үзүлүшү учурда механизм иштейт жана панелдин түшүүсүнө жол бербейт.

Монтаж үчүн комплекттөө, продукциянын паспорту жана монтаж боюнча нускама бар куту.

Эргономикалык кармагыч эшикти оңой жана ыңгайлуу ачып-жаапууга мүмкүндүк берет.

Механикалык тарткыч панелди имараттын ичинен жабууга мүмкүндүк берет. Анын жөнөкөй жана ишенимдүү иштөө системасы менен айырмаланат.

Далилденген атайын терезе конструкциясы (өлчөмү 627 × 327 же 607 × 202 мм) панелге тыгыз бекитилишин камсыздайт, бул анын муздашынын жана жылуулуктун жоготулушун алдын алат. Терезелер кара түстөгү окантовка менен жасалат.

Механикалык ключ панелди жабык абалда, имараттын ичинен же көчөдөн жабык кармоо мүмкүнчүлүгүн берет.

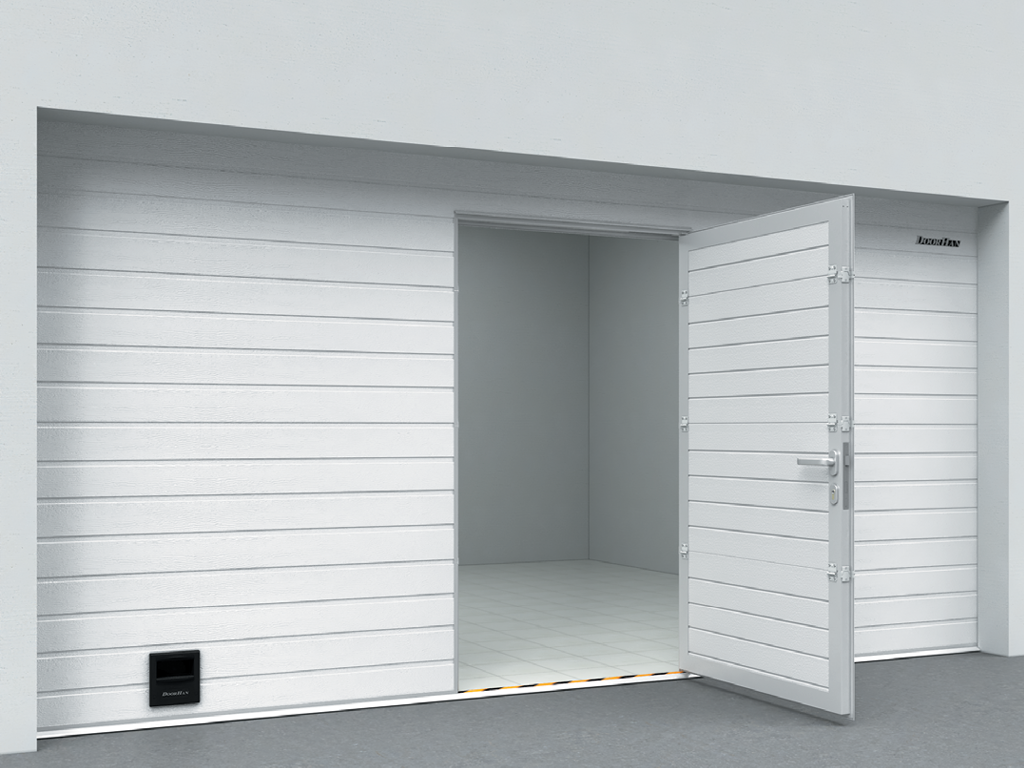

Калитка жакшыртылган конструкцияга ээ, күчтүү жана эстетикалык көрүнүшү менен айырмаланат. Панелдин минималдуу бийиктиги – 2 130 мм.

Воротторду автоматташтыруу жана коопсуздук системалары үчүн мүмкүнчүлүк (караңыз: «Вороттор үчүн автоматташтыруу» бөлүмүн).

Кол менен башкарылуучу чынжыр жетектөө бардык типтеги өнөр жайлык воротторго орнотулат, ал вороттун панелин кол менен көтөрүп жана түшүрүүгө кызмат кылат.

Торсиондук механизм 100 000 циклга чейин иштөө ресурсу менен эсептелген.

Антикоррозиялык комплектти колдонуу, вороттордун жогорку нымдуулукта иштөөсү үчүн, коррозиядан ишенимдүү коргоону жана вороттордун туруктуу иштешин камсыз кылат. Бул пакет узак убакыт бою иштөө ресурсуна ээ жана төмөнкүлөрдү камтыйт: сырдалган пружина, сырдалган багыттоочу, дат баспас жагы, илемчелер жана буюмдар, дат баспас чынжыр, сырдалган жагы.

Кошумча сырткы контур уплотнителя панелдин уплотнителге максималдуу жакындыгын камсыздайт. Уплотнителдердин ортосунда пайда болгон аба камерасы эң жакшы герметизацияны камсыздайт, бул бөлмөгө суук кирүүсүнө тоскоол болот.

"Термопакет" опциясы термостойку алюминий профилин орнотууну карайт, анын ичинде Т-bridge технологиясы колдонулат, бул жылуулук жоготууларын алдын алууга мүмкүндүк берет.

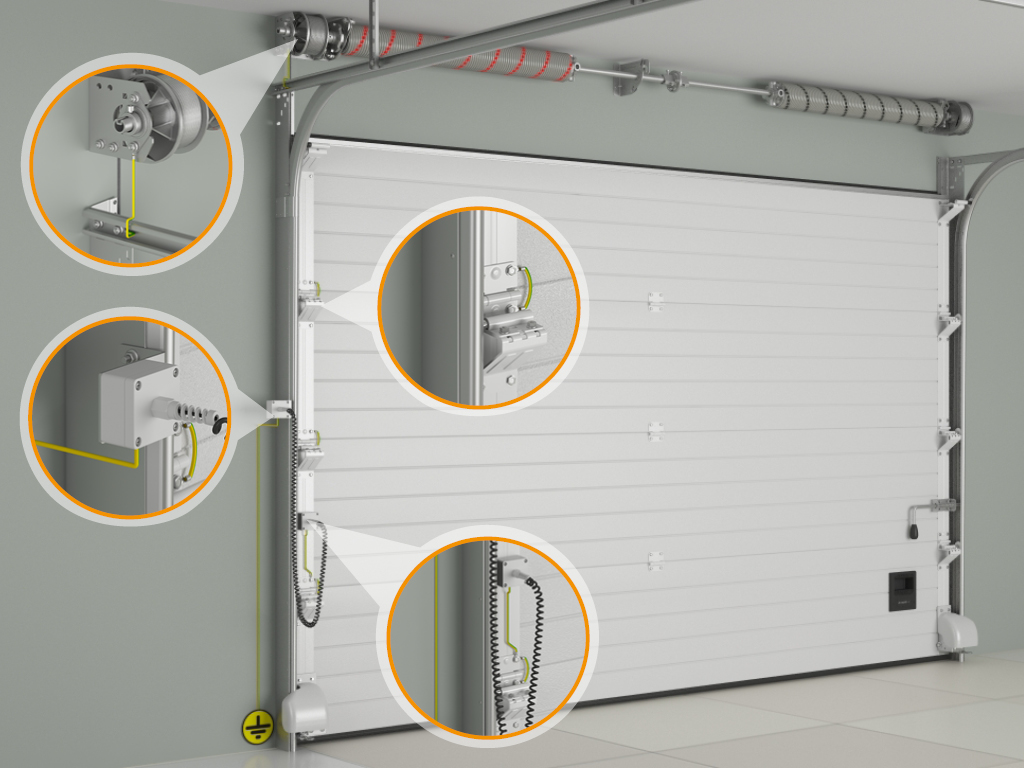

Искра чыгарбай турган секциондук вороттор жарылуучу чөйрөлөрү бар өнөр жай имараттарында колдонулат. Бул модификациядагы вороттордун конструктивдик чечимдери эксплуатация учурунда искралардын пайда болушун жана конструкциянын түйүндөрүндө кооптуу электростатикалык заряддардын топтолушун алдын алат.

Техникалык мүнөздөмөлөр

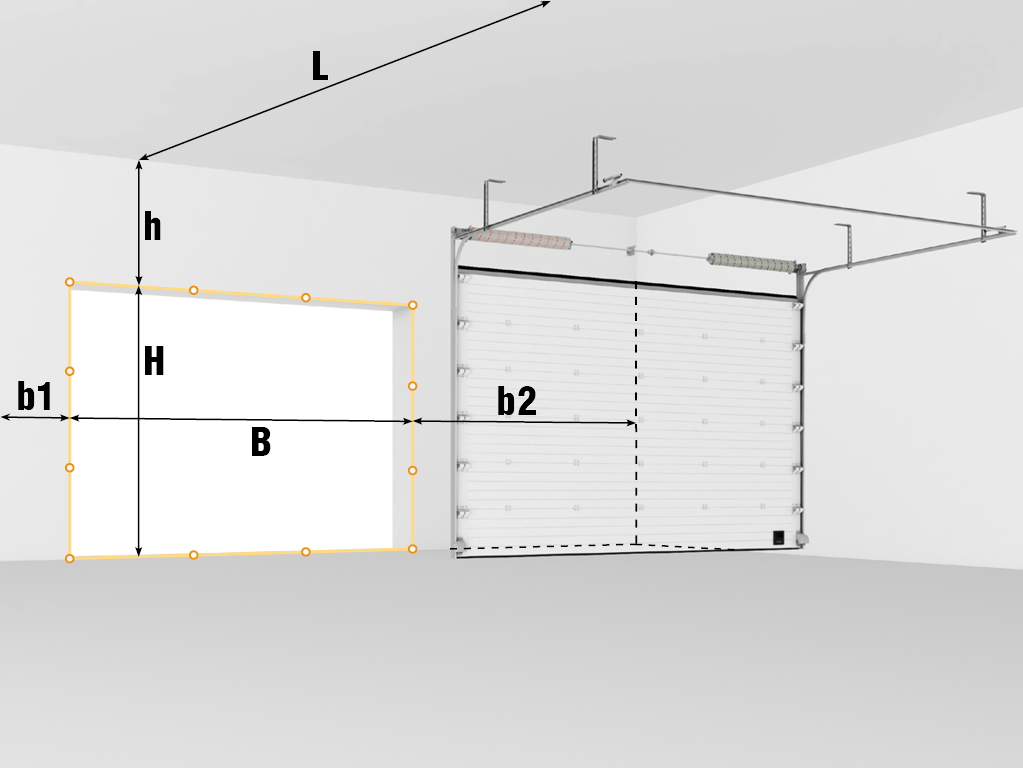

Өлчөм диаграммасы

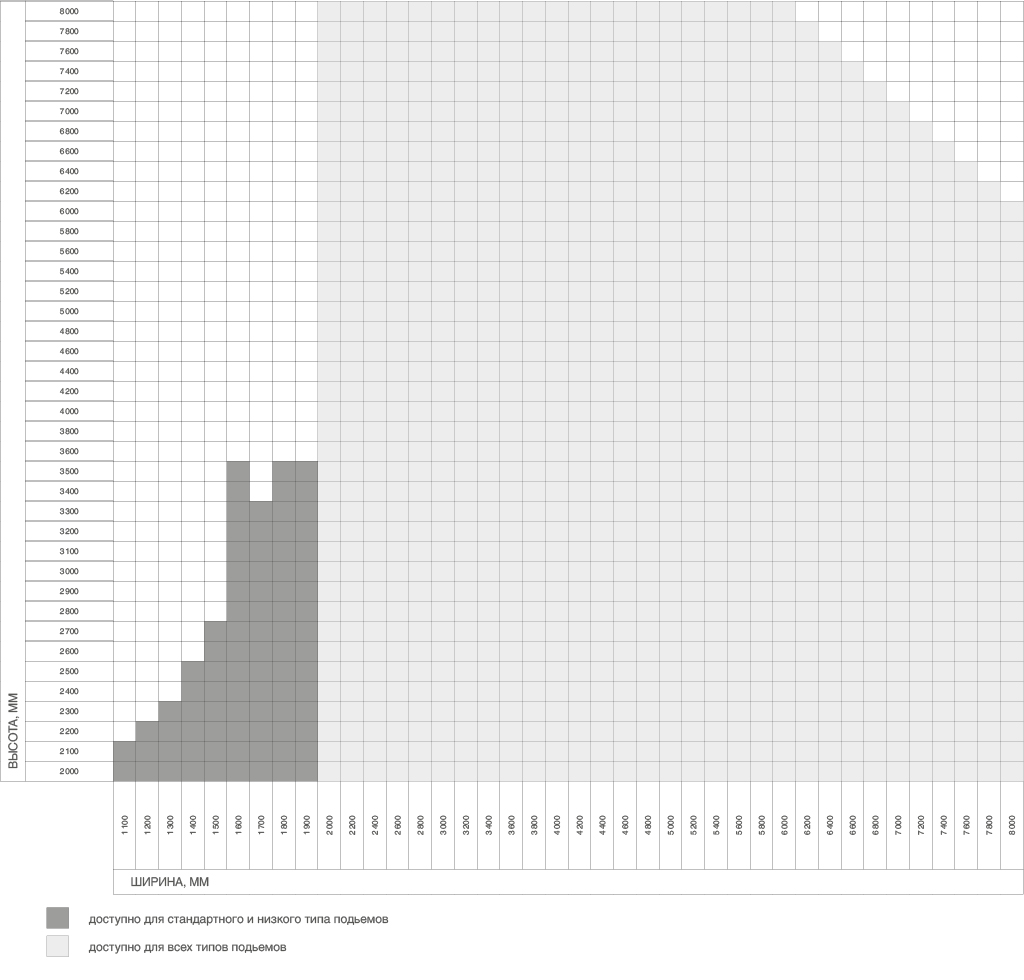

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

2 000–8 000

Ачылуу туурасы, мм

1 100–8 000

Линтель, мм

150дөн баштап

Дубалдар, мм

120дан

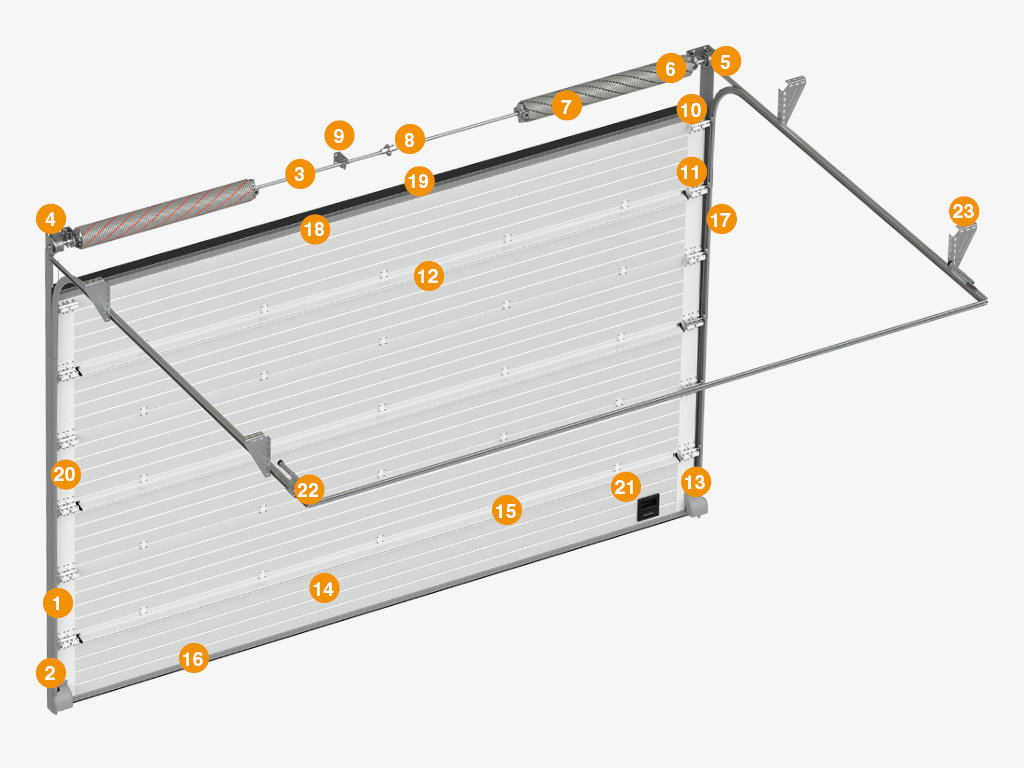

Вертикалдык багыттоочу
Бурамалуу колонна
Цилиндрдик вал
Пружинанын үзүлүүсүнөн коргоочу түзмөк
Барабан
П-шакмалы кронштейн
Балансирдик пружиналык механизм (торсиондук пружина)
Байланыш кулачканы
Ички колдоо кронштейни
Жогорку колдоо менен ролик кармагычы
Жакынкы колдоо менен ролик кармагычы
Күчөтүлгөн дельта-профил
Тростун үзүлүүсүнөн коргоочу түзмөк
Сэндвич-панель
Ички илемче
Төмөнкү профиль жана герметик
Жакынкы герметик
Жогорку профиль
Жогорку герметик
Кабылдамалык тешиктери бар панелдер үчүн жакынкы капкак
«Этап» кармагычы

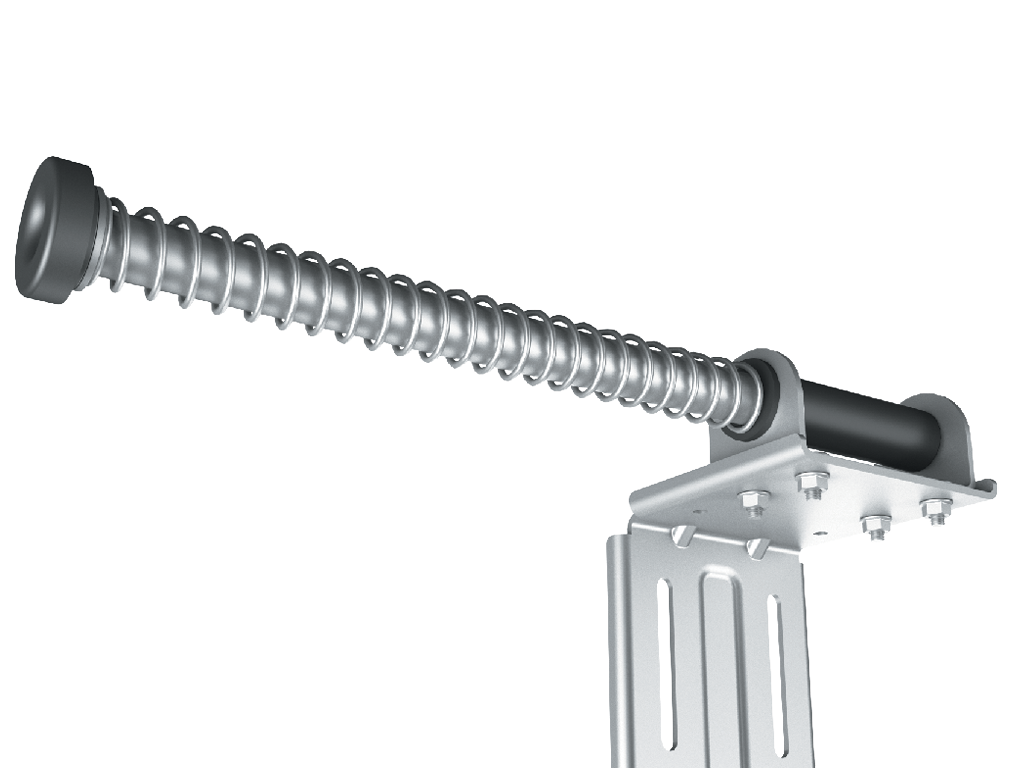

Пружиналык амортизатор
Төбөгө бекитүүчү кронштейн

Төмөн көтөрүү, барабан алдыда.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230; ≥ 260 (потолоктук жетектөө менен); ≥ 280 (H ≥ 3 700 болгондо); ≥ 280 (валдуу жетектөө менен, H < 3 700 болгондо)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Проемдин өлчөмдөрүнөн жана панелдин салмагынан көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190га чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500гө чейин; 235ке чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500дөн чоң; 10га чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500гө чейин; 70ке чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500дөн чоң

Төмөн көтөрүү, барабан алдыда (стандарттык RKTN багыттоочу комплект).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	245ке чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500гө чейин; 300гө чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500дөн чоң; 60ка чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500гө чейин; 125ке чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500дөн чоң

Төмөн көтөрүү, барабан аркада.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150; ≥ 160 (потолоктук жетектөө менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 болгон учурда: H + 110; 150 ≤ h ≤ 170 болгон учурда: H + h - 60
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 болгон учурда: H + 55; 150 ≤ h ≤ 170 болгон учурда: H + h - 47
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 (жетектөөсүз); 40...60 (потолоктук жетектөөсү менен)

Стандарттык кымтылуучу көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчуна көз каранды (өлчөм, эшиктин иштөө аймагын бөлмөгө тереңдикке чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5°ге бөлүнгөн)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Демейки h - 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүү, барабан төмөндө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	1 330 ≤ HL ≤ h - 150
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400...600 + 280
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	≥ 300
Q, мм Валдагы айдоо аянты	≥ 500

Кымтылуучу жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчуна көз каранды (өлчөм, эшиктин иштөө аймагын бөлмөгө тереңдикке чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5°ге бөлүнгөн)
Q, мм Валдагы айдоо аянты	300

Кымтылуучу жогорку көтөрүү, барабан төмөндө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	≥ 1 330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	> H + 680
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчуна көз каранды (өлчөм, эшиктин иштөө аймагын бөлмөнүн тереңдигине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	300 min
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5°ге бөлүнгөн)
Q, мм Валдагы айдоо аянты	≥ 650

Вертикалдык көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> Н + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Вертикалдык көтөрүү, барабан төмөндө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 120
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	H + 680
S, мм Минималдуу каптал мейкиндиги	500 min
Q, мм Валдагы айдоо аянты	≥ 650

Стандарттык көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A - 580; R305: A - 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Мынчалык өлчөм воротторго карата, көрсөтүлгөн маанилер 3 500 × 3 000 мм өлчөмүндөгү вороттор үчүн белгиленген.
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	Вороттордун ишенимдүүлүгү – 120 000, торсиондук механизмдин ишенимдүүлүгү – 25 000 (дефолт боюнча).
Дарбаза капкагынын салмагы, кг/м²	13,5	Тактык мааниси вороттордун конструкциясында колдонулган панелдердин типоразмерине көз каранды.

1. Эшик панелдери багыттоочулар боюнча жылышы керек, ал эми өзү эшик тең салмактуу болушу керек, башкача айтканда, анын салмагы пружиналардын айлануу моменттери менен компенсацияланышы керек.

2. Эшикти кол менен ачуу жана жабуу тек гана кармагыч менен жүргүзүлүшү керек.

3. Эшикти кол менен ачып же жапканда, аларга ашыкча күч колдонбоңуз. Чоӊ тартууларга тыюу салынат.

4. Эшик иштеп жатканда адамдар жана жаныбарлар анын иштөө аймагында болбошу керек.

5. Иштап жаткан панелдин алдында кыймылдоого катуу тыюу салынат, анткени бул жаракат алууга алып келиши мүмкүн.

6. Эшиктерге соккуларды жасабаныз жана аларды ачуу же жабуу учурунда эркин кыймылына тоскоол болбоӊуз.

7. Панель кыймылдаган учурда проемде бөгөттөөчү объекттер жана таштанды болбошун көзөмөлдөңүз. Алардын болушу эшиктин кыймылын буруп же токтотууга алып келиши мүмкүн.

8. Багыттоочуларды жана роликтерди булгануудан сактаңыз, анткени бул алардын жумшак кыймылын бузушу мүмкүн, ал эми электр жетектөө бар болсо, бул анын ашыкча жүктөлүшүнө жана иштен чыгып калуусуна себеп болушу мүмкүн.

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу система жана секциялык вороттордун панелдери катон жана көбүк пластиктен жасалган катуу комбинированный упаковкада, стрейч-пленка менен чогултулган; монтаж үчүн комплект гофрокартон кутусуна орнотулуп, упаковка пленкасымен жабылган; бардык упаковкалар маалыматтык наклейкалар менен жабдылган, аларда заказ жөнүндө маалыматтар жана компаниянын логотиби көрсөтүлгөн.
Состав	Картон, көбүк пластик, стрейч-пленка, скотч
Ширина, мм	Панелдин упаковкасы – 500дөн 800гө чейин
Высота, мм	Панелдин упаковкасы – 200дөн 800гө чейин
Длина, мм	Панелдин упаковкасы – 2 100дөн 8 100гө чейин
Вес брутто, кг	1 000ге чейин
Количество в упаковке, шт.	Панелдин упаковкасы – 3төн 17 панелге чейин; багыттоочу системанын упаковкасы – 1 багыттоочу система; комплекттөөчүлөрдүн упаковкасы – комплекттөөчү буюмдары бар куту (көп болушу мүмкүн); кошумча упаковкалар болушу мүмкүн (окантовка, дельта-профиль ж.б.).

Кошумча сүрөттөмө печать

Сэндвич-панелдерди заводдун упаковкасында, тегиз бетте горизонталдуу абалда, өндүрүштөн кийин 6 айга чейин жабык типтеги кампаларда же чатыр астында сактоо сунушталат. Панелдер түз күн нурунун, жыштардын жана булгануунун таасиринен корголушу керек.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Накладной монтаж: багыттоочу система проемдин ички жагынан саптарга жана притолокага орнотулат.

Керектүү көрсөткүчтөрдү алууга рулетка жана курулуш деңгээлин колдонуу жетиштүү. Бардык өлчөмдөр имараттын ичинде алынат. Ар бир өлчөм үч жолу өлчөнүшү керек (эгерде мүмкүн болсо, эң чектик орду жана борбордо).
H – проемдин бийиктиги (полдон проемдин үстүнө чейинки аралык).
B – проемдин туурасы (солдон оңго чейинки аралык).
h – притолока (проемдин үстүнөн түшкөн потолокко чейинки аралык) 150 ммден кем болбошу керек.
b1/b2 – сол/оң жактагы жакындык аралык (проемдин тиешелүү четинен тоскоолдукка чейин) 120 ммден кем болбошу керек.
L – бөлмөнүн тереңдиги.
H жана B өлчөмдөрүнөн эң чоң өлчөм акыркы размер катары кабыл алынат.
h, b1, b2 жана L өлчөмдөрүнөн эң кичине өлчөм акыркы размер катары кабыл алынат.
Полдун деңгээли проемдин туурасы боюнча 10 ммден ашпоого тийиш. Монтаждык тегиздиктин (саптар жана притолока) сакталуусу камсыздалууга тийиш. Жабдыктарды орнотуу үчүн негиз монолиттүү жана күчтүү болушу керек, эгерде мындай негиз жок болсо, кошумча кыяк же проемду металл буюмдар менен түзүү талап кылынат.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

Монтаж боюнча нускамалар: Өнөр жай секциялык эшиктер ISD01 сериясы

PDF

Секциялык эшиктерди орнотуу боюнча нускама: стандарттык жана жогорку көтөрүлүү түрлөрү

PDF

Паспорт "Өнөр жай секциялык эшиктер ISD01"

PDF

Тастыктама «Имараттар жана курулуштар үчүн эшиктер»

PDF

Тастыктама «Жарылуучу чөйрөлөрдө иштөө үчүн секциялык эшиктер»

PDF

Тастыктама «Сэндвич панелдери»

PDF

Тастыктама «Эшиктерге комплекттуу буюмдар»

PDF

Тастыктама «Металл секциялык эшиктер» (Беларусь)

PDF

Эксперттик жыйынтык, СанПиН талаптарына ылайык

PDF

ISD01, төмөнкү көтөрүлүш, эсептелген багыттоочу системалар

PDF

DWG

ISD01, төмөнкү көтөрүлүш, эсептелген багыттоочу системалар, керегинин четиндеги коргоо

PDF

DWG

ISD01, төмөнкү көтөрүлүш, эсептелген багыттоочу системалар, ачык жайылтууну түзүү

PDF

DWG

ISD01, төмөнкү көтөрүлүш, RKTN багыттоочу комплекттер

PDF

DWG

ISD01, төмөнкү көтөрүлүш, RKTN багыттоочу комплекттер, керегинин четиндеги коргоо

PDF

DWG

ISD01, төмөнкү көтөрүлүш, RKTN багыттоочу комплекттер, ачык жайылтууну түзүү

PDF

DWG

ISD01, төмөнкү көтөрүлүш, барабан артка

PDF

DWG

ISD01, төмөнкү көтөрүлүш, барабан артка, керегинин четиндеги коргоо

PDF

DWG

ISD01, төмөнкү көтөрүлүш, барабан артка, ачык жайылтууну түзүү

PDF

DWG

ISD01, стандарттык көтөрүлүш

PDF

DWG

ISD01, стандарттык көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, стандарттык көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, стандарттык бурмаланган көтөрүлүш

PDF

DWG

ISD01, стандарттык бурмаланган көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, стандарттык бурмаланган көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку көтөрүлүш

PDF

DWG

ISD01, жогорку көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку көтөрүлүш, эки бурчтуу багыттоочу системалар

PDF

DWG

ISD01, жогорку көтөрүлүш, эки бурчтуу багыттоочу системалар, керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку көтөрүлүш, эки бурчтуу багыттоочу системалар, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу)

PDF

DWG

ISD01, жогорку көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу)

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), ачык жайылтууну түзүү

PDF

DWG

ISD01, вертикалдуу көтөрүлүш

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу)

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), керегинин четиндеги коргоо

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), ачык жайылтууну түзүү

PDF

DWG

Калиткалар жана терезелердин жайгашуусу секциялык вороттордун панелдеринде (V4 Standard калитка)

PDF

DWG

Калиткалар жана терезелердин жайгашуусу секциялык вороттордун панелдеринде (V5 калитка)

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучу система багыттоочуларынын металл профилдеринин жана сэндвич-панелдеринин түпкүлүк коррозиясынан корголушу үчүн 10 жылдык кепилдик берилет.

Жаңы буюмдар

Торсиондук механизмдин опордук кронштейндери жаңыча жаңыланды, бул монтаж процессиңизди кыйла жеңилдетти: Торсиондук механизмди топтомо түрүндө орнотуу жана подшипниктерди алдын ала орнотулган чыгаруучу түтүктүн кронштейндарына оңой бекитүү; Жабышуу механизмдеринин жоюлушунан коргоо түздөн-түз опордук кронштейндикке бекитилет, өтмөктөрдү колдонбостон; Жаңы система кронштейндикти жабуу менен бекитүүгө мүмкүндүк берет, бул монтаж процесси учурунда опордук кронштейндиктердин ордун өзгөртүүгө шарт түзөт.

Жаңы сэндвич панелдердин түстөрү – RAL 8017 жана RAL 7016, муз эффектиси бар маталык бет менен.

Жабышуу механизмдеринин жоюлушунан коргоонун бүтүндөй линиясы толугу менен модернизацияланды. Жаңыланган конструкция монтажды жеңилдетип, өнүмдүн чыдамдуулугун 30%ка жогорулаткан.

Жаңы амортизаторлор – стандарттык жана узартылган версиялары. Тынч иштөө, чоң жөндөө диапазону, деформацияларга көтөрүмдүүлүгү жогорулатылган.

Жаңы калитка V5ST – стандарттык профилдердин топтому менен түтүкчөлөрдөгү жарык өтмөктөрүнөн түзүлгөн төмөнкү порог.

Дизайн

Панелдердин дизайны

Такта (сырттан, болоттон жасалган панель)

Жогорку тилке (сырттан, болоттон жасалган панель)

Горизонталдык тилке (сырттан, болоттон жасалган панель)

Кең борбордук тилке (сырттан, болоттон жасалган панель)

Толкун (сырттан, болоттон жасалган панель)

Горизонталдык тилке (панелдин ичинен)

Бети түрү

Агачтын текстурасы (панелдин сырткы беті)

Штукатурка (панелдин ички беті)

Түстөр

RAL 9003 (ак)

RAL 9006 (күмүш)

RAL 7004 (сары)

RAL 1014 (бежевый)

RAL 6005 (жашыл)

RAL 5005 (көк)

RAL 7016 (антрацит)

RAL 7016 («мороз», кошумча баа)

RAL 3005 (кызыл-бургундия)

RAL 8017 (күрөң-кызыл)

RAL 8017 («мороз», кошумча баа)

RAL 7024 (графит)

Алтын дуб

Венге

Стандартсыз түстү RAL картасы боюнча (кошумча баа)

Комплектация

Негизги конфигурация

Монтаж үчүн комплекттөө, продукциянын паспорту жана монтаж боюнча нускама бар куту.

Эргономикалык кармагыч эшикти оңой жана ыңгайлуу ачып-жаапууга мүмкүндүк берет.

Кошумча жабдуулар

Механикалык ключ панелди жабык абалда, имараттын ичинен же көчөдөн жабык кармоо мүмкүнчүлүгүн берет.

Торсиондук механизм 100 000 циклга чейин иштөө ресурсу менен эсептелген.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

2 000–8 000

Ачылуу туурасы, мм

1 100–8 000

Линтель, мм

150дөн баштап

Дубалдар, мм

120дан

Дизайн

Вертикалдык багыттоочу
Бурамалуу колонна
Цилиндрдик вал
Пружинанын үзүлүүсүнөн коргоочу түзмөк
Барабан
П-шакмалы кронштейн
Балансирдик пружиналык механизм (торсиондук пружина)
Байланыш кулачканы
Ички колдоо кронштейни
Жогорку колдоо менен ролик кармагычы
Жакынкы колдоо менен ролик кармагычы
Күчөтүлгөн дельта-профил
Тростун үзүлүүсүнөн коргоочу түзмөк
Сэндвич-панель
Ички илемче
Төмөнкү профиль жана герметик
Жакынкы герметик
Жогорку профиль
Жогорку герметик
Кабылдамалык тешиктери бар панелдер үчүн жакынкы капкак
«Этап» кармагычы
Пружиналык амортизатор
Төбөгө бекитүүчү кронштейн

Стандарттуу дизайн чечимдери

Төмөн көтөрүү, барабан алдыда.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230; ≥ 260 (потолоктук жетектөө менен); ≥ 280 (H ≥ 3 700 болгондо); ≥ 280 (валдуу жетектөө менен, H < 3 700 болгондо)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Проемдин өлчөмдөрүнөн жана панелдин салмагынан көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190га чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500гө чейин; 235ке чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500дөн чоң; 10га чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500гө чейин; 70ке чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500дөн чоң

Төмөн көтөрүү, барабан алдыда (стандарттык RKTN багыттоочу комплект).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	245ке чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500гө чейин; 300гө чейин – потолоктук жетектөөсүз, проемдун туурасы 4 500дөн чоң; 60ка чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500гө чейин; 125ке чейин – потолоктук жетектөөсү менен, проемдун туурасы 4 500дөн чоң

Төмөн көтөрүү, барабан аркада.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150; ≥ 160 (потолоктук жетектөө менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 болгон учурда: H + 110; 150 ≤ h ≤ 170 болгон учурда: H + h - 60
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 болгон учурда: H + 55; 150 ≤ h ≤ 170 болгон учурда: H + h - 47
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 (жетектөөсүз); 40...60 (потолоктук жетектөөсү менен)

Стандарттык кымтылуучу көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчуна көз каранды (өлчөм, эшиктин иштөө аймагын бөлмөгө тереңдикке чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5°ге бөлүнгөн)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Демейки h - 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүү, барабан төмөндө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	1 330 ≤ HL ≤ h - 150
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400...600 + 280
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	≥ 300
Q, мм Валдагы айдоо аянты	≥ 500

Кымтылуучу жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчуна көз каранды (өлчөм, эшиктин иштөө аймагын бөлмөгө тереңдикке чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5°ге бөлүнгөн)
Q, мм Валдагы айдоо аянты	300

Кымтылуучу жогорку көтөрүү, барабан төмөндө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	≥ 1 330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	> H + 680
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчуна көз каранды (өлчөм, эшиктин иштөө аймагын бөлмөнүн тереңдигине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	300 min
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5°ге бөлүнгөн)
Q, мм Валдагы айдоо аянты	≥ 650

Вертикалдык көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> Н + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Вертикалдык көтөрүү, барабан төмөндө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 120
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	H + 680
S, мм Минималдуу каптал мейкиндиги	500 min
Q, мм Валдагы айдоо аянты	≥ 650

Стандарттык көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A - 580; R305: A - 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Проемдун өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Мынчалык өлчөм воротторго карата, көрсөтүлгөн маанилер 3 500 × 3 000 мм өлчөмүндөгү вороттор үчүн белгиленген.
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	Вороттордун ишенимдүүлүгү – 120 000, торсиондук механизмдин ишенимдүүлүгү – 25 000 (дефолт боюнча).
Дарбаза капкагынын салмагы, кг/м²	13,5	Тактык мааниси вороттордун конструкциясында колдонулган панелдердин типоразмерине көз каранды.

Продукциянын иштөө шарттары

2. Эшикти кол менен ачуу жана жабуу тек гана кармагыч менен жүргүзүлүшү керек.

3. Эшикти кол менен ачып же жапканда, аларга ашыкча күч колдонбоңуз. Чоӊ тартууларга тыюу салынат.

4. Эшик иштеп жатканда адамдар жана жаныбарлар анын иштөө аймагында болбошу керек.

6. Эшиктерге соккуларды жасабаныз жана аларды ачуу же жабуу учурунда эркин кыймылына тоскоол болбоӊуз.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу система жана секциялык вороттордун панелдери катон жана көбүк пластиктен жасалган катуу комбинированный упаковкада, стрейч-пленка менен чогултулган; монтаж үчүн комплект гофрокартон кутусуна орнотулуп, упаковка пленкасымен жабылган; бардык упаковкалар маалыматтык наклейкалар менен жабдылган, аларда заказ жөнүндө маалыматтар жана компаниянын логотиби көрсөтүлгөн.
Состав	Картон, көбүк пластик, стрейч-пленка, скотч
Ширина, мм	Панелдин упаковкасы – 500дөн 800гө чейин
Высота, мм	Панелдин упаковкасы – 200дөн 800гө чейин
Длина, мм	Панелдин упаковкасы – 2 100дөн 8 100гө чейин
Вес брутто, кг	1 000ге чейин
Количество в упаковке, шт.	Панелдин упаковкасы – 3төн 17 панелге чейин; багыттоочу системанын упаковкасы – 1 багыттоочу система; комплекттөөчүлөрдүн упаковкасы – комплекттөөчү буюмдары бар куту (көп болушу мүмкүн); кошумча упаковкалар болушу мүмкүн (окантовка, дельта-профиль ж.б.).

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Накладной монтаж: багыттоочу система проемдин ички жагынан саптарга жана притолокага орнотулат.

Курулуш аянтын даярдоо

Керектүү көрсөткүчтөрдү алууга рулетка жана курулуш деңгээлин колдонуу жетиштүү. Бардык өлчөмдөр имараттын ичинде алынат. Ар бир өлчөм үч жолу өлчөнүшү керек (эгерде мүмкүн болсо, эң чектик орду жана борбордо).
H – проемдин бийиктиги (полдон проемдин үстүнө чейинки аралык).
B – проемдин туурасы (солдон оңго чейинки аралык).
h – притолока (проемдин үстүнөн түшкөн потолокко чейинки аралык) 150 ммден кем болбошу керек.
b1/b2 – сол/оң жактагы жакындык аралык (проемдин тиешелүү четинен тоскоолдукка чейин) 120 ммден кем болбошу керек.
L – бөлмөнүн тереңдиги.
H жана B өлчөмдөрүнөн эң чоң өлчөм акыркы размер катары кабыл алынат.
h, b1, b2 жана L өлчөмдөрүнөн эң кичине өлчөм акыркы размер катары кабыл алынат.
Полдун деңгээли проемдин туурасы боюнча 10 ммден ашпоого тийиш. Монтаждык тегиздиктин (саптар жана притолока) сакталуусу камсыздалууга тийиш. Жабдыктарды орнотуу үчүн негиз монолиттүү жана күчтүү болушу керек, эгерде мындай негиз жок болсо, кошумча кыяк же проемду металл буюмдар менен түзүү талап кылынат.

Кепилдик милдеттенмелери

Документация

Нускамалар

Монтаж боюнча нускамалар: Өнөр жай секциялык эшиктер ISD01 сериясы

PDF

Секциялык эшиктерди орнотуу боюнча нускама: стандарттык жана жогорку көтөрүлүү түрлөрү

PDF

Паспорттор жана сертификаттар

Паспорт "Өнөр жай секциялык эшиктер ISD01"

PDF

Тастыктама «Имараттар жана курулуштар үчүн эшиктер»

PDF

Тастыктама «Жарылуучу чөйрөлөрдө иштөө үчүн секциялык эшиктер»

PDF

Тастыктама «Сэндвич панелдери»

PDF

Тастыктама «Эшиктерге комплекттуу буюмдар»

PDF

Тастыктама «Металл секциялык эшиктер» (Беларусь)

PDF

Эксперттик жыйынтык, СанПиН талаптарына ылайык

PDF

Чиймелер

ISD01, төмөнкү көтөрүлүш, эсептелген багыттоочу системалар

PDF

DWG

ISD01, төмөнкү көтөрүлүш, эсептелген багыттоочу системалар, керегинин четиндеги коргоо

PDF

DWG

ISD01, төмөнкү көтөрүлүш, эсептелген багыттоочу системалар, ачык жайылтууну түзүү

PDF

DWG

ISD01, төмөнкү көтөрүлүш, RKTN багыттоочу комплекттер

PDF

DWG

ISD01, төмөнкү көтөрүлүш, RKTN багыттоочу комплекттер, керегинин четиндеги коргоо

PDF

DWG

ISD01, төмөнкү көтөрүлүш, RKTN багыттоочу комплекттер, ачык жайылтууну түзүү

PDF

DWG

ISD01, төмөнкү көтөрүлүш, барабан артка

PDF

DWG

ISD01, төмөнкү көтөрүлүш, барабан артка, керегинин четиндеги коргоо

PDF

DWG

ISD01, төмөнкү көтөрүлүш, барабан артка, ачык жайылтууну түзүү

PDF

DWG

ISD01, стандарттык көтөрүлүш

PDF

DWG

ISD01, стандарттык көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, стандарттык көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, стандарттык бурмаланган көтөрүлүш

PDF

DWG

ISD01, стандарттык бурмаланган көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, стандарттык бурмаланган көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку көтөрүлүш

PDF

DWG

ISD01, жогорку көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку көтөрүлүш, эки бурчтуу багыттоочу системалар

PDF

DWG

ISD01, жогорку көтөрүлүш, эки бурчтуу багыттоочу системалар, керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку көтөрүлүш, эки бурчтуу багыттоочу системалар, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу)

PDF

DWG

ISD01, жогорку көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу)

PDF

DWG

PDF

DWG

ISD01, жогорку бурмаланган көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), ачык жайылтууну түзүү

PDF

DWG

ISD01, вертикалдуу көтөрүлүш

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, керегинин четиндеги коргоо

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, ачык жайылтууну түзүү

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу)

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), керегинин четиндеги коргоо

PDF

DWG

ISD01, вертикалдуу көтөрүлүш, вал төмөндө (цилиндрдик вал, 100 × 100 трубага орнотуу), ачык жайылтууну түзүү

PDF

DWG

Калиткалар жана терезелердин жайгашуусу секциялык вороттордун панелдеринде (V4 Standard калитка)

PDF

DWG

Калиткалар жана терезелердин жайгашуусу секциялык вороттордун панелдеринде (V5 калитка)

PDF

DWG

Буйрутма бериңиз

Кайра чалуу

Өндірүүчү секциялык эшиктер болоттон жасалган сэндвич панелдери менен, торсиондук механизм ISD01
