DoorHan өнөр жайлык бүктөлүүчү, жылып ачылуучу жана ачылуучу эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Эшиктер өнөр жайлык жайларда орнотулууга арналган, чоң көлөмдөгү ашыкча ачылыштарды (8 200 мм чейин туурасы, 6 000 мм чейин бийиктиги) жабуу үчүн колдонулат: кампаларда жана гараж комплекстеринде, автотранспорттук деполордо, учактар үчүн ангарларда, автоунаа салондорунда ж.б.

Зона применения:

Транспорттук деполор (трамвай жана локомотив)

Техникалык тейлөөнүн аймактары, оңдоочу бокстар, иштөө аянттарын бөлүү — деполор үчүн төмөнкү багыттоочу линиясыз жыгач эшиктер.

СТО жана авто салондор

Кирүү топтору, кузовдук оңдоо, боёо, көрсөтүү залдары, тейлөө аймактары — СТО жана авто салондор үчүн автоматтык жыгач эшиктер.

Складдык комплекстер

Төмөнкү багыттоочу линиясыз жүк аймагы, интенсивдүү транспорт агымы жана бийик төбөлөр, логистикалык хабдар — складдар үчүн өнөр жайдык эшиктер.

Орнотуу үчүн чектелген аянттар бар объекттер

Тар өндүрүштүк жайлар, төмөнкү рельс орнотууга мүмкүнчүлүк жок — орнотуу чектөөлөрү бар төмөнкү багыттоочу линиясыз жыгач эшиктер.

Спортук комплекстер, көргөзмө павильондору

Техника үчүн кирүү, аймактарды бөлүү, спорт комплекстеринин жана көргөзмөлөрдүн трансформацияланган аянттары — төмөнкү багыттоочу линиясыз жыгач эшиктер.

монтаж менен заказ берүү

Артыкчылыктар

Иш мейкиндигин үнөмдөө

90° бурчта бурулуучу багыттоочу система панелдерди дубал жакасында тыгыз түрдө жайгаштырууга мүмкүндүк берет.

Энергияны үнөмдөөчүлүк

Калыңдыгы 55 мм болгон жылуулукту сактоочу сэндвич-панелдер жана атайын тыгыздагычтар системасы проёмдун жогорку деңгээлде герметизацияланышын камсыздайт.

Монтаждоонун жеңилдиги жана ыңгайлуулугу

Капкактын тең салмактоочу механизми конструкцияда каралган эместиги монтаж иштеринин жеңилдигин жана ыңгайлуулугун камсыздап, тейлөөгө кетүүчү убакытты кыскартат.

Колдонууга ыңгайлуу

Капкакка автоматтык жабыгычы бар кишиге арналган эшик, терезелер жана желдетүү тору орнотулушу мүмкүн, бул болсо эшикти колдонууда кошумча ыңгайлуулукту жаратат.

Иш мейкиндигин үнөмдөө

Энергияны үнөмдөөчүлүк

Монтаждоонун жеңилдиги жана ыңгайлуулугу

Колдонууга ыңгайлуу

Дизайн

Сэндвич-панелдин бетки катмары

Түстөр

Тегиз

RAL 9003 (ак, стандарттык)

RAL 8014 (күрөң)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бардо)

RAL 9006 (күмүш)

RAL 1014 (беж)

RAL 7004 (боз)

RAL картасына ылайык стандарттуу эмес түс

Комплектация

Базовая комплектация

Дополнительная комплектация

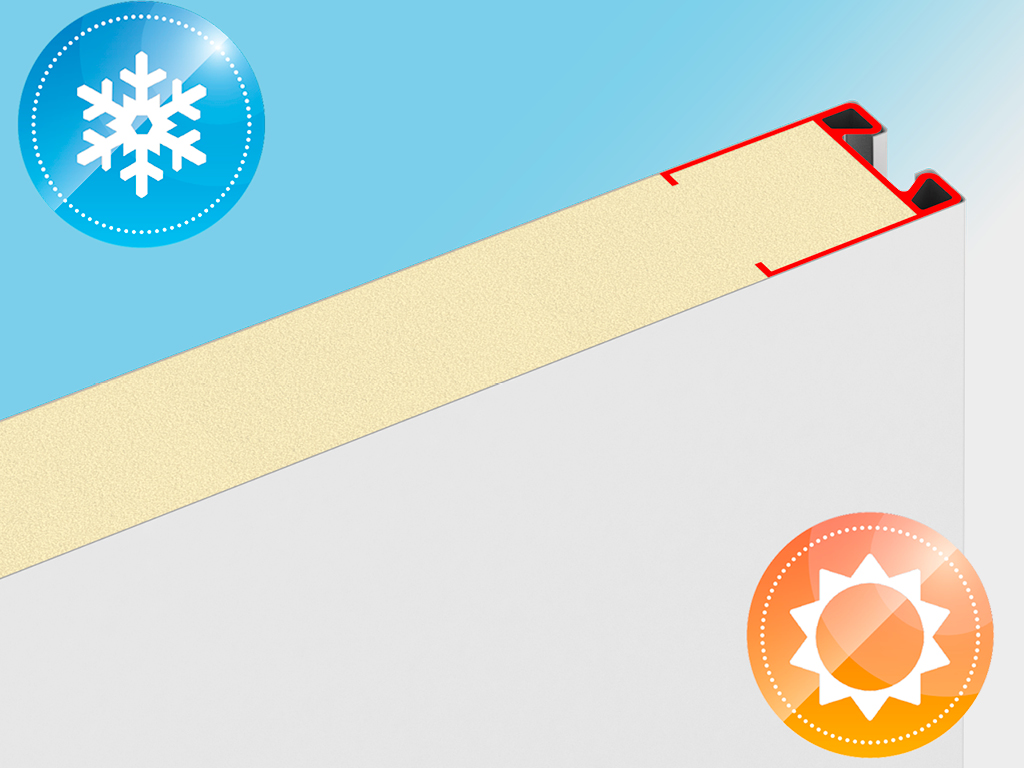

55 мм калыңдыктагы пенополиуретан менен толтурулган сэндвич-панелдерден жасалган эшик тактасы. Пенополиуретан толтурулган панелдер тоңбойт жана имаратта жылуулукту максималдуу сактоого мүмкүндүк берет.

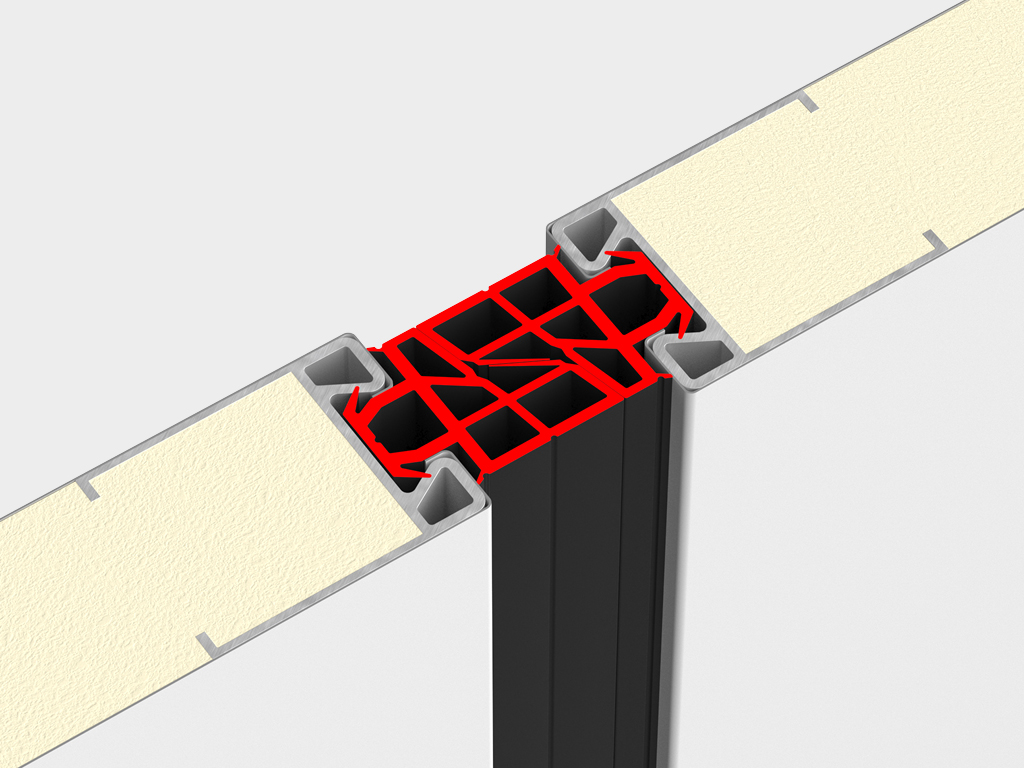

Панелдердин бириктирүү чектерин бекем тыгыздоону камсыз кылган EPDM материалынан жасалган шиптүү уплотнитель.

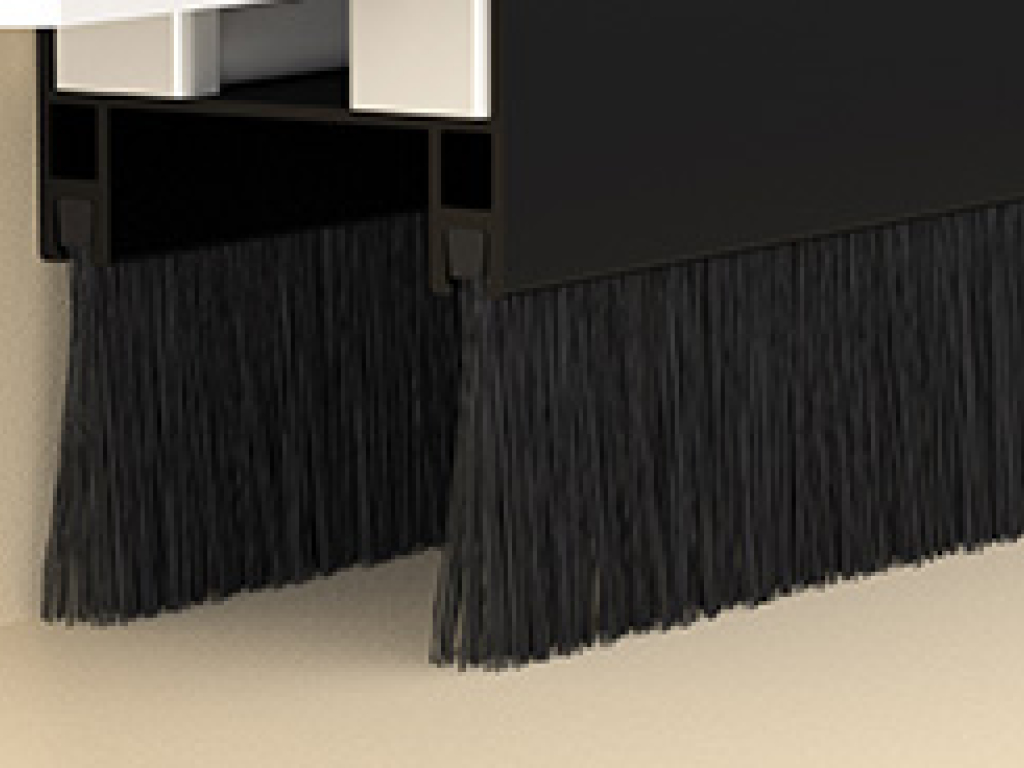

Эшик тактасынын төмөнкү жана үстү жагындагы тыгыздоочу щетка түрүндөгү уплотнитель.

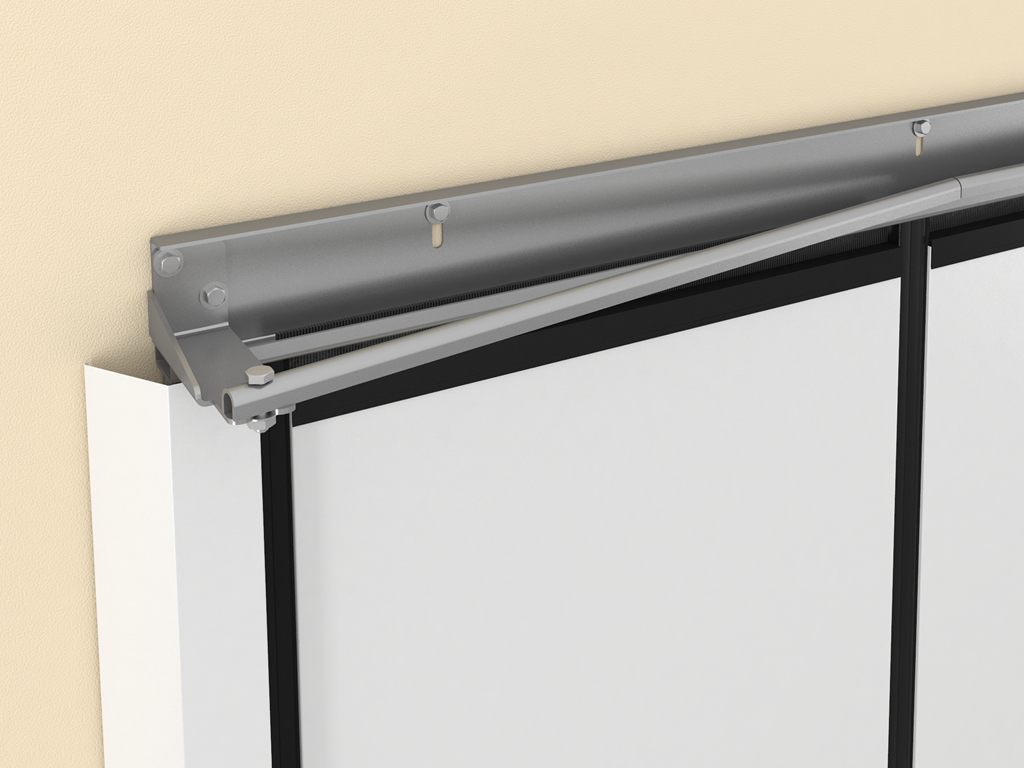

Панелдердин компакттуу топтомун түзүү үчүн ийри системалары бар жогорку багыттоочу.

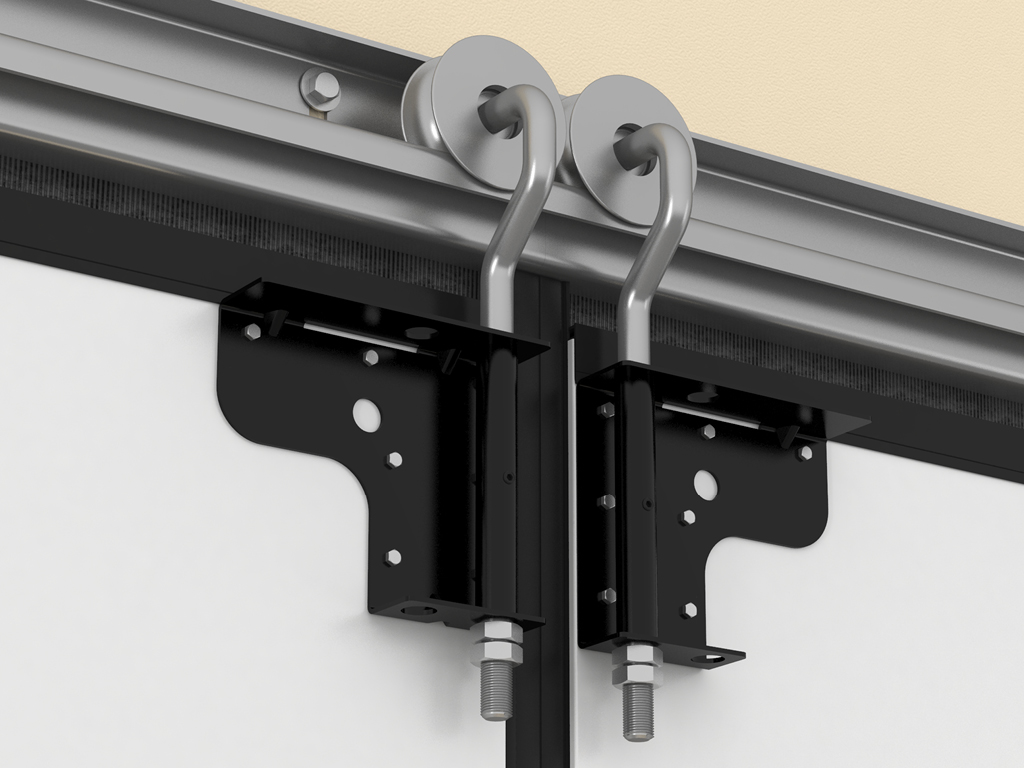

Роликтерди эшик тактасына бекитеткен кронштейндер жана роликтик опоралар.

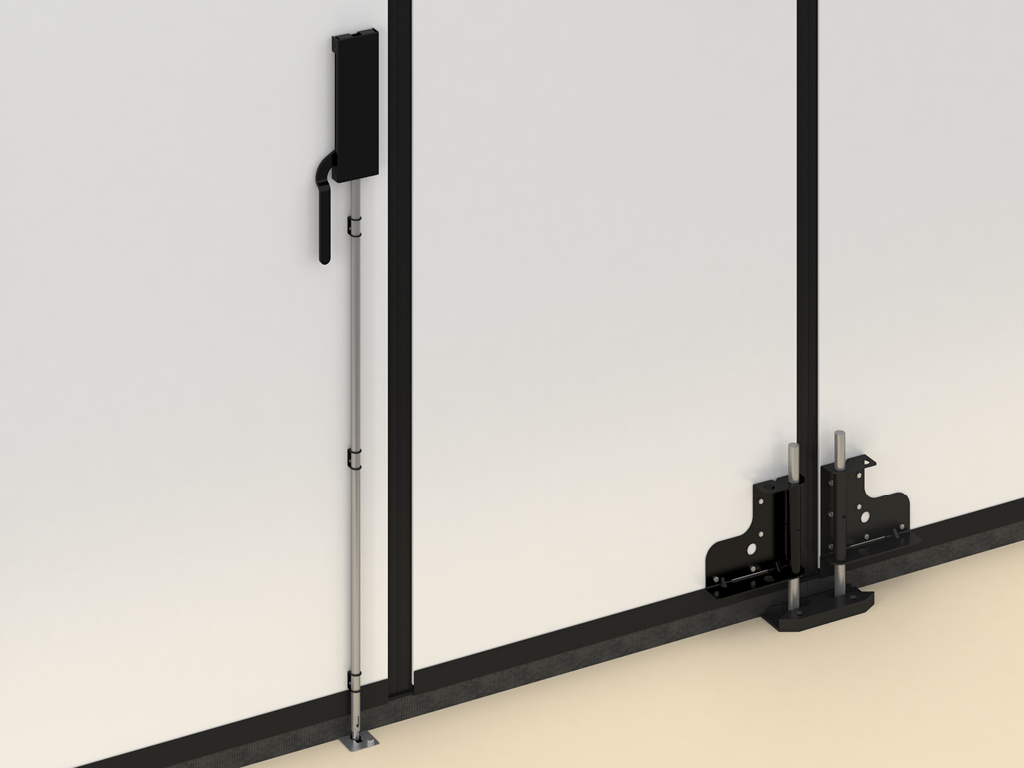

Эшикти жабык абалда бекитүү үчүн ригельдүү зальник.

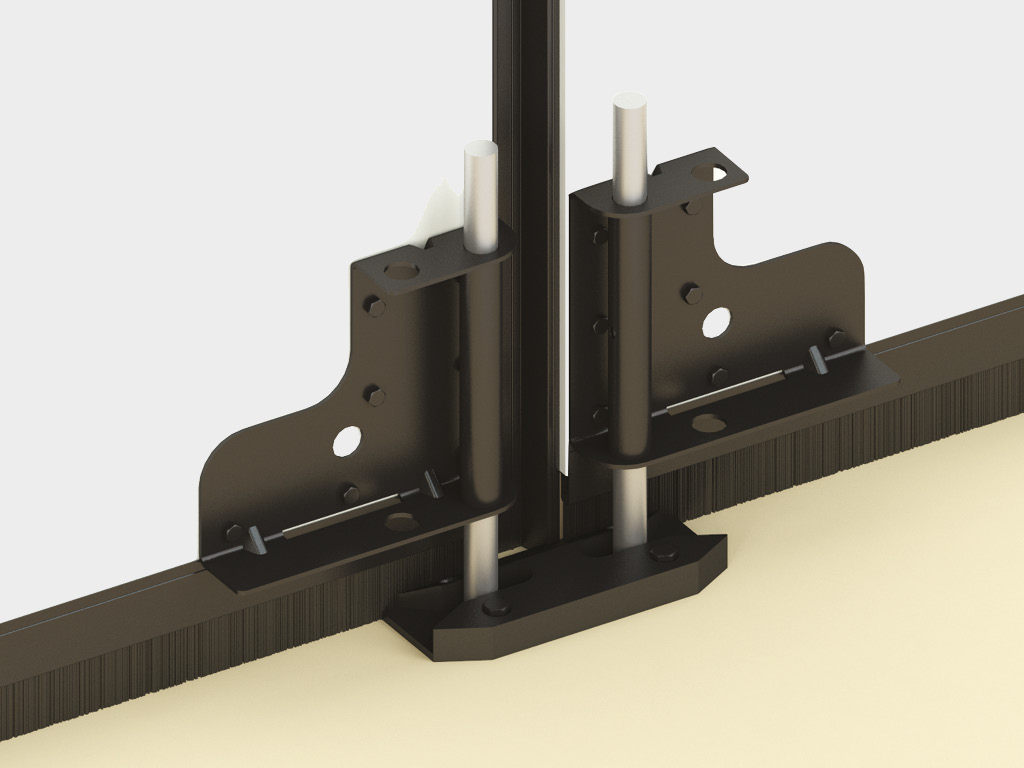

Эшиктин туруктуулугун жогорулатуу үчүн борбордук тосмо.

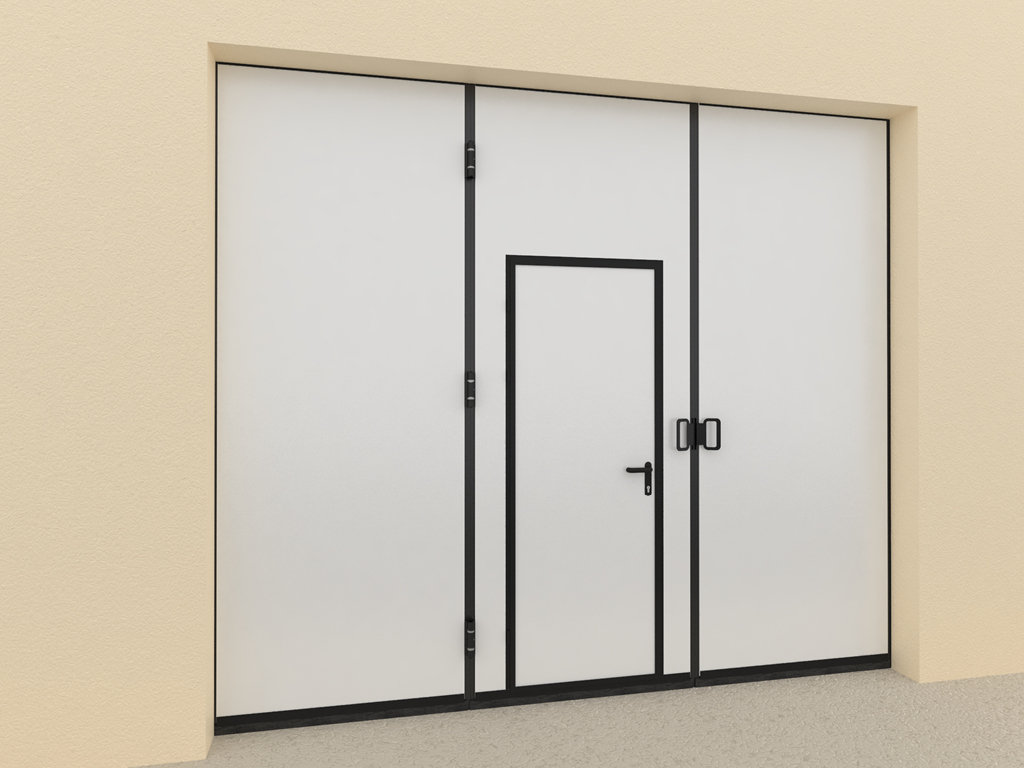

Алюминий рамкадагы калитка. Рамканын стандарттык түсү — RAL 9005 (кара).

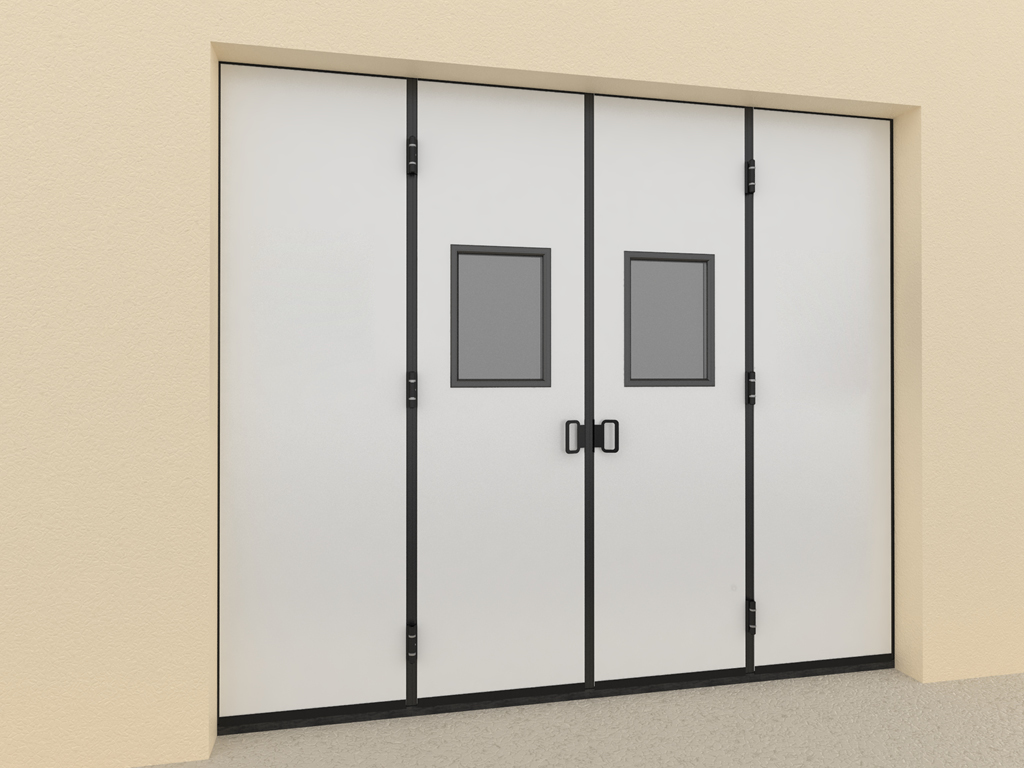

Алюминий рамкадагы терезе, 3 мм калыңдыктагы тунук поликарбонат менен толтурулган. Рамканын стандарттык түсү — RAL 9005 (кара).

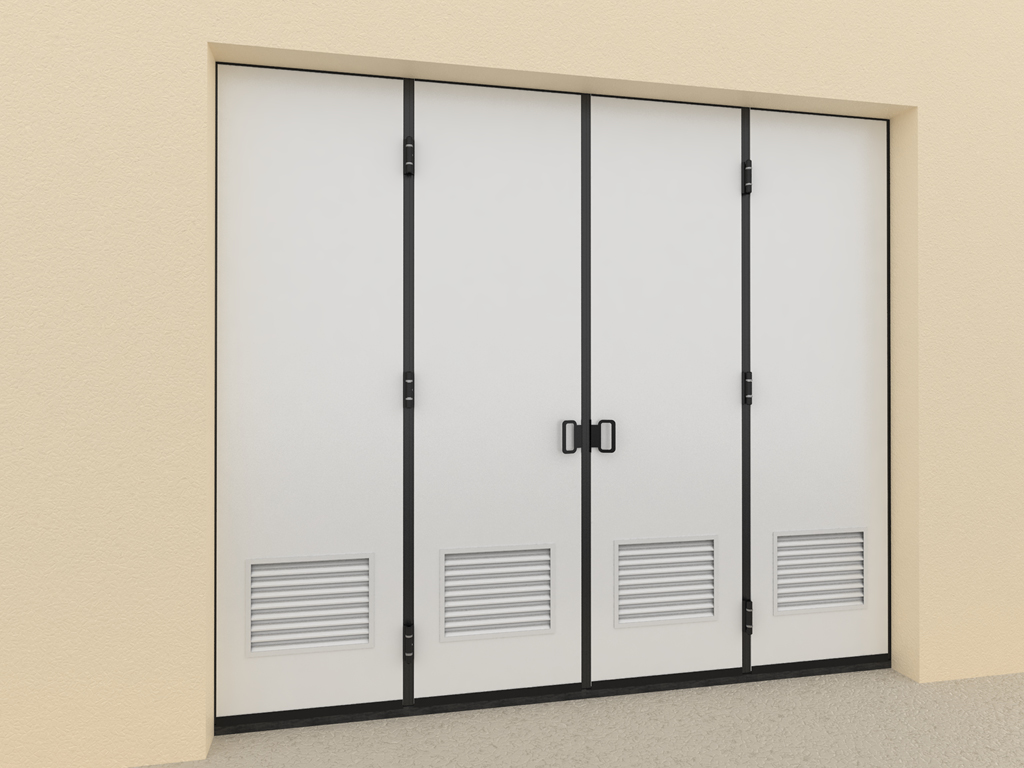

Вентиляциялык тор. Стандарттык түсү — RAL 9003 (ак).

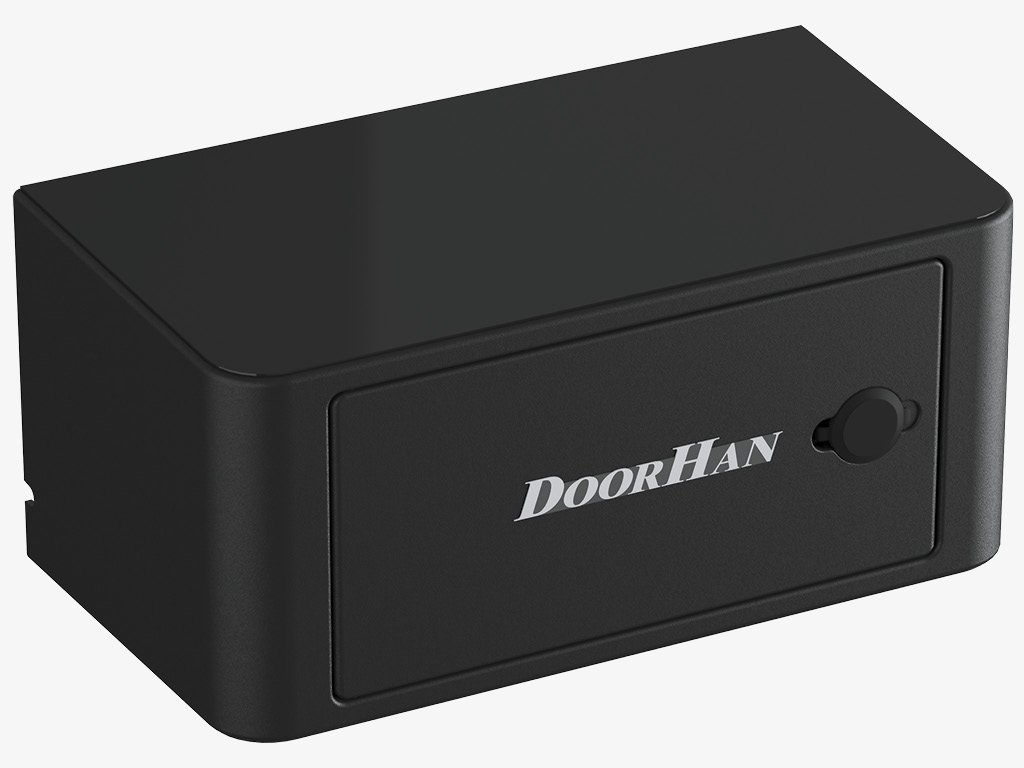

ARM-320PRO кыймылдаткычы. Ачылуу схемасына жараша кыймылдаткыч комплекттери: AR1-KIT, AR2-KIT, AR4-KIT, AR5-KIT, AR6-KIT, AR7-KIT, AR8-KIT, AR9-KIT.

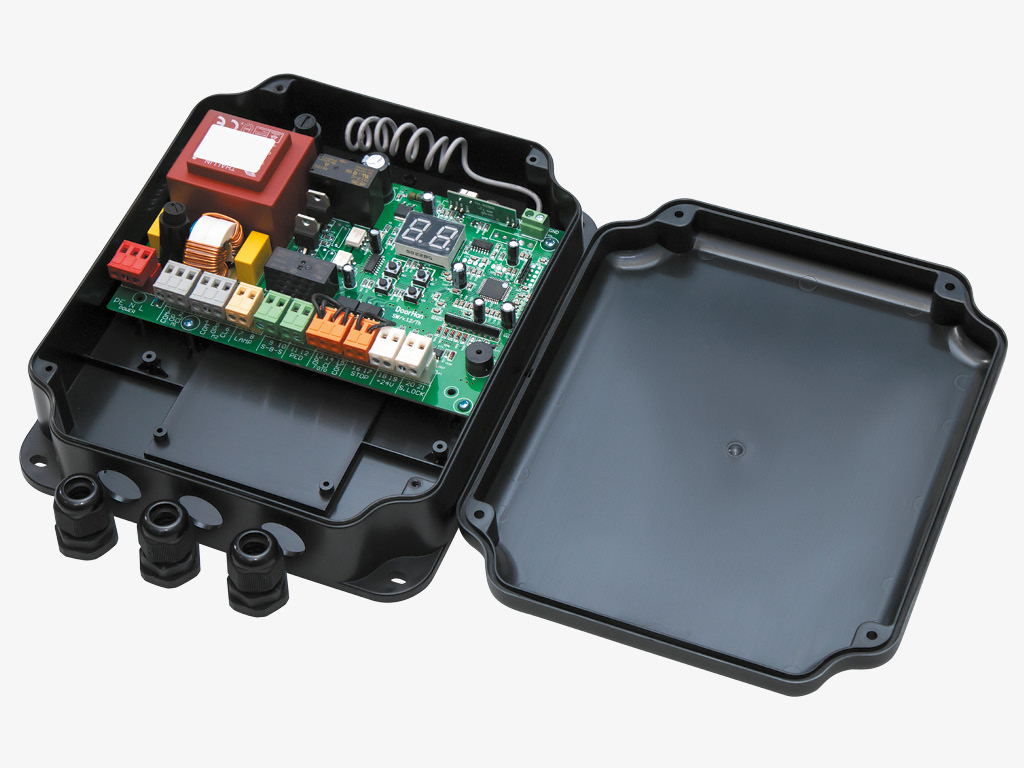

PCB-SW башкаруу блогу кыймылдаткычты башкаруу үчүн арналган.

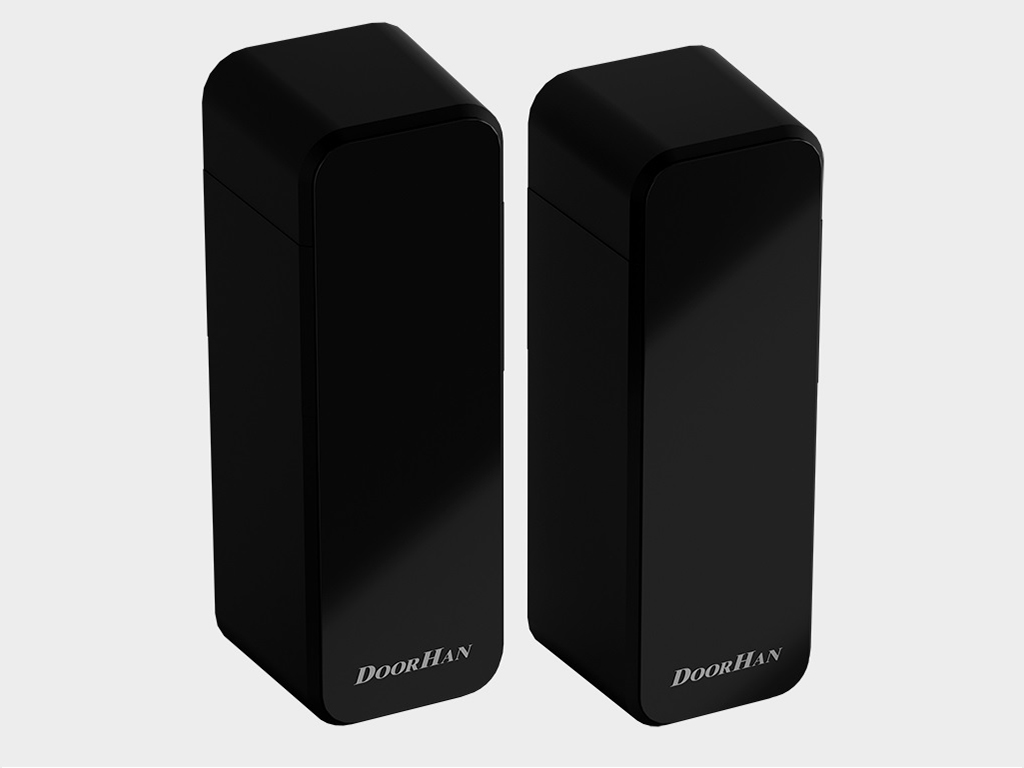

Жогорку коопсуздуктагы зымсыз фотосенсорлор (PHOTOCELL-PRO) — ассиметриялуу проемдор үчүн бурмаланган плата менен, инфракызыл жиберүүчү жана кабыл алгычтан турат.

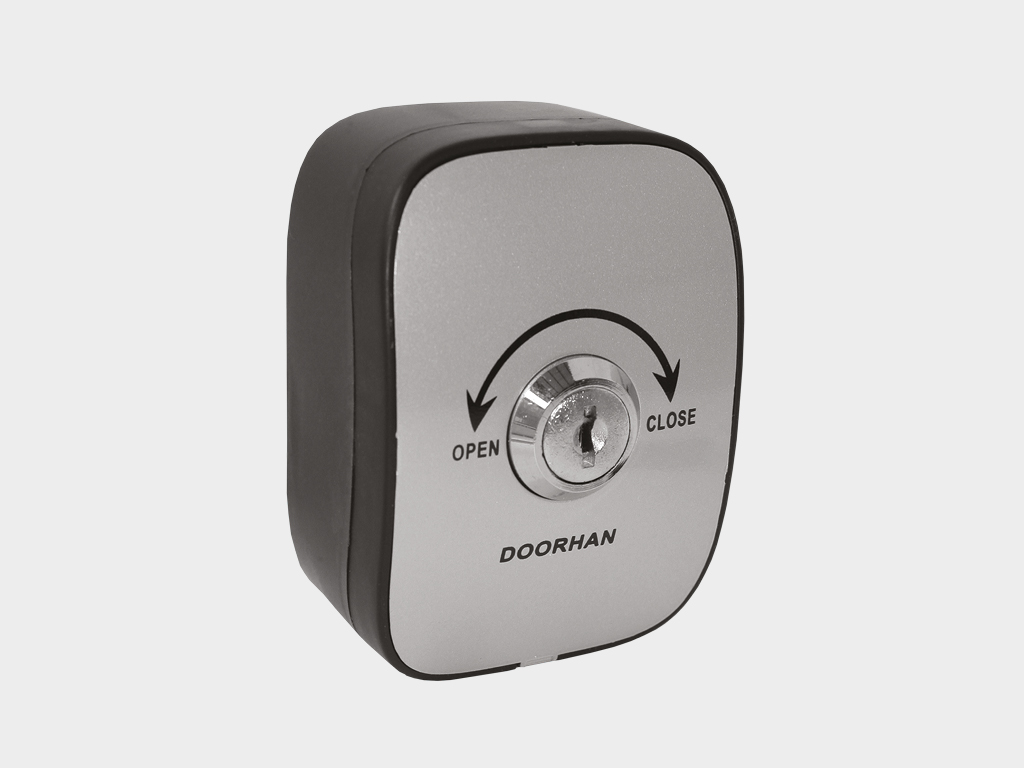

KEYSWITCH-N ачкыч-кнопка — ачкычтын бурулушу менен автоматтык системанын башкаруу блогуна буйрук берүү үчүн.

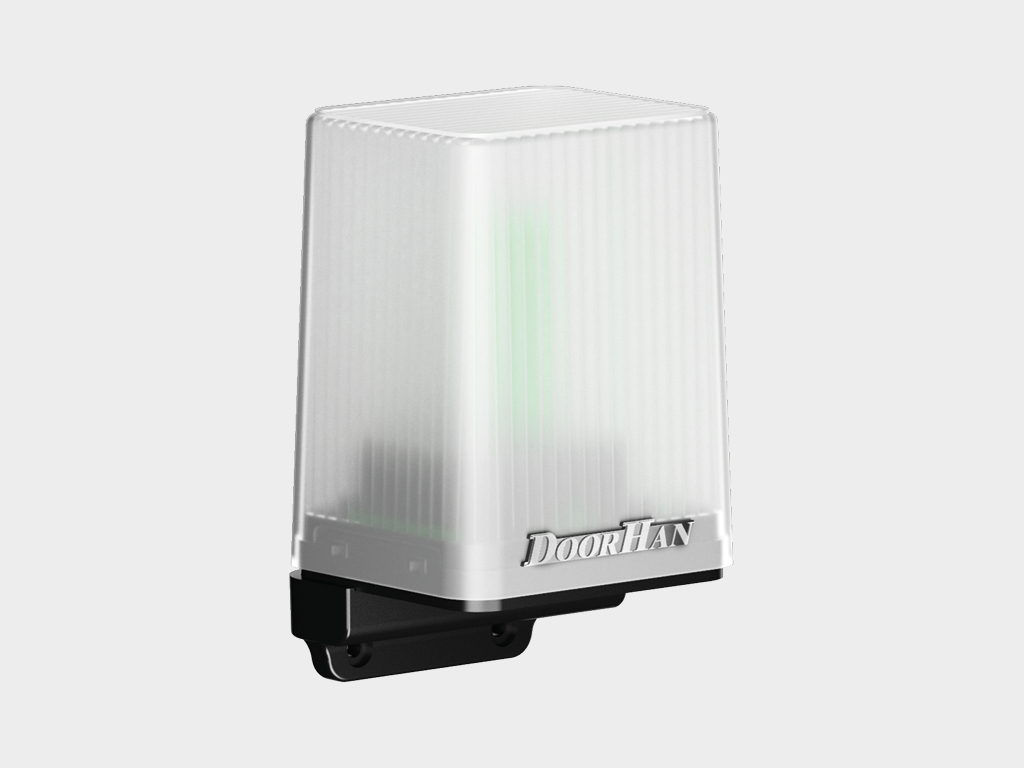

LAMP-PRO антенналуу сигналдык LED лампа — эшиктердин кыймылы жөнүндө кабарлоо үчүн.

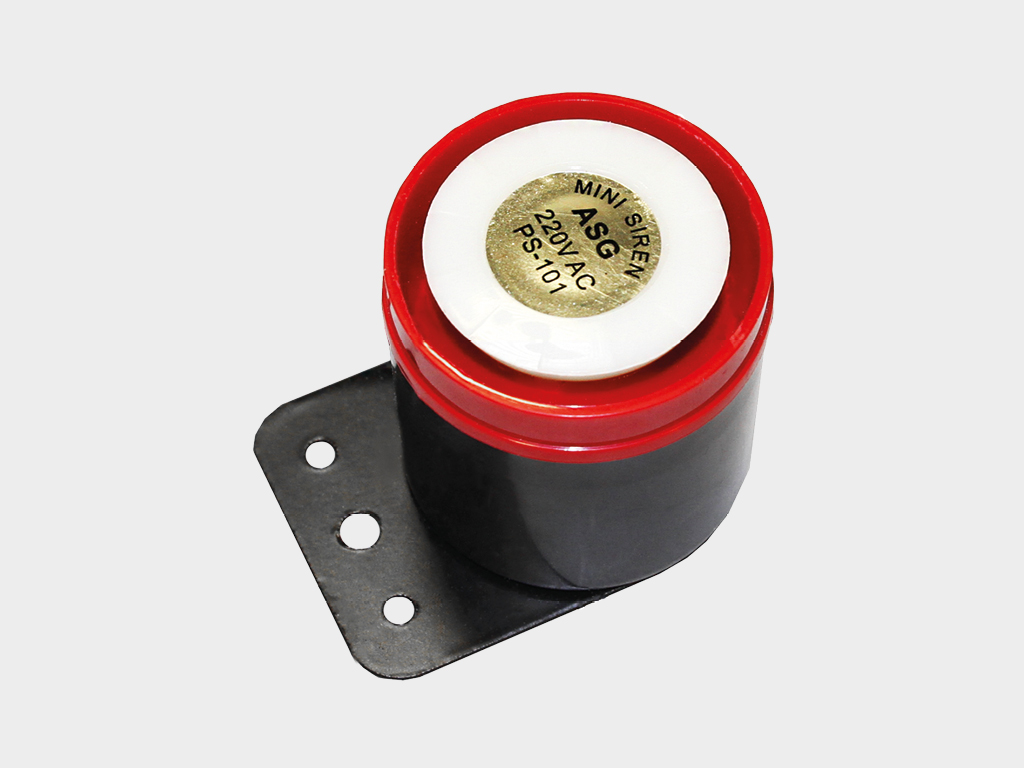

SIRENA — эшиктердин кыймылы боюнча үн менен кабарлоо үчүн сирена.

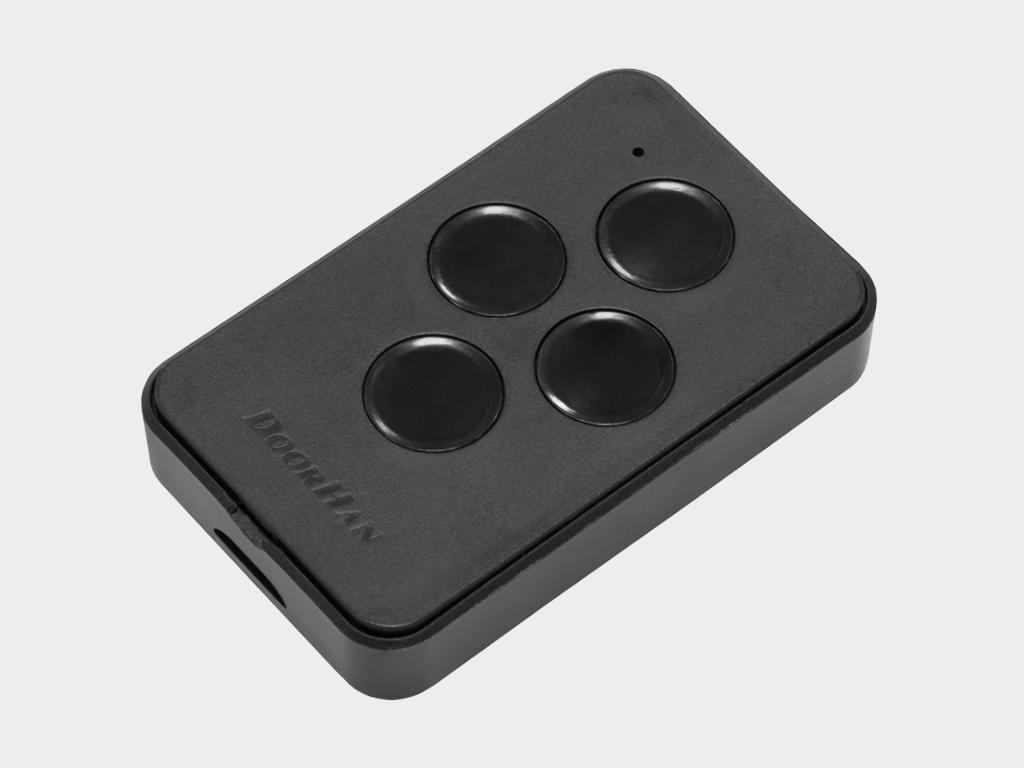

TRANSMITTER 4-PRO-BLACK пульт — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

Техникалык мүнөздөмөлөр

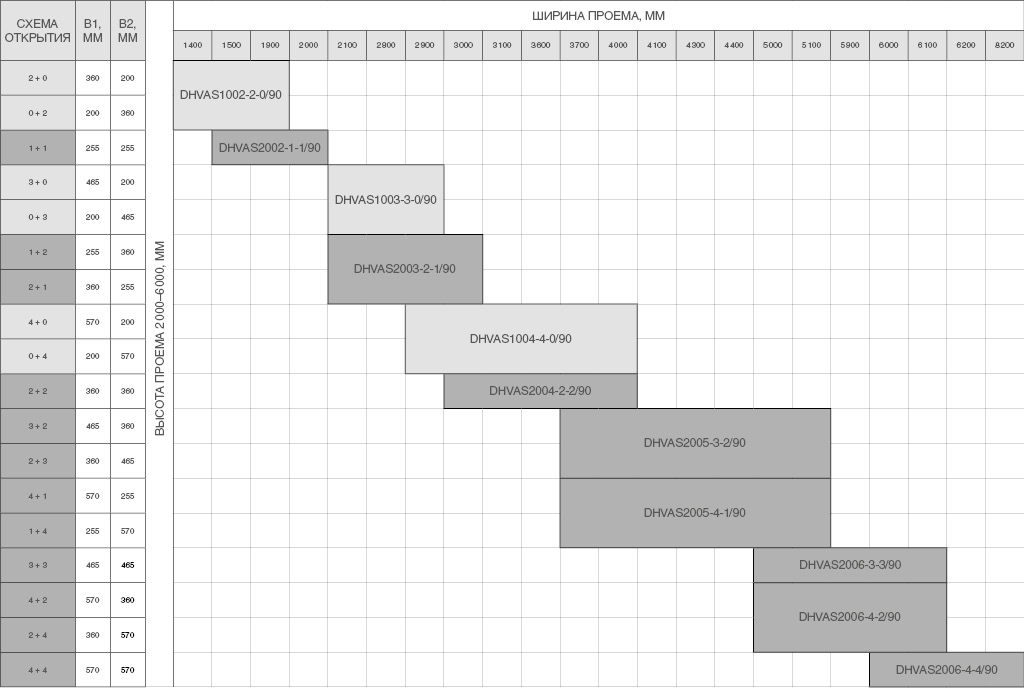

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

1 400–8 200

Высота проема, мм

2 000–6 000

Притолока, мм

150дөн баштап

Пристенки, мм

200, 255, 360, 465, 570 (ачуу үлгүсүнө жараша)

Толщина панели, мм

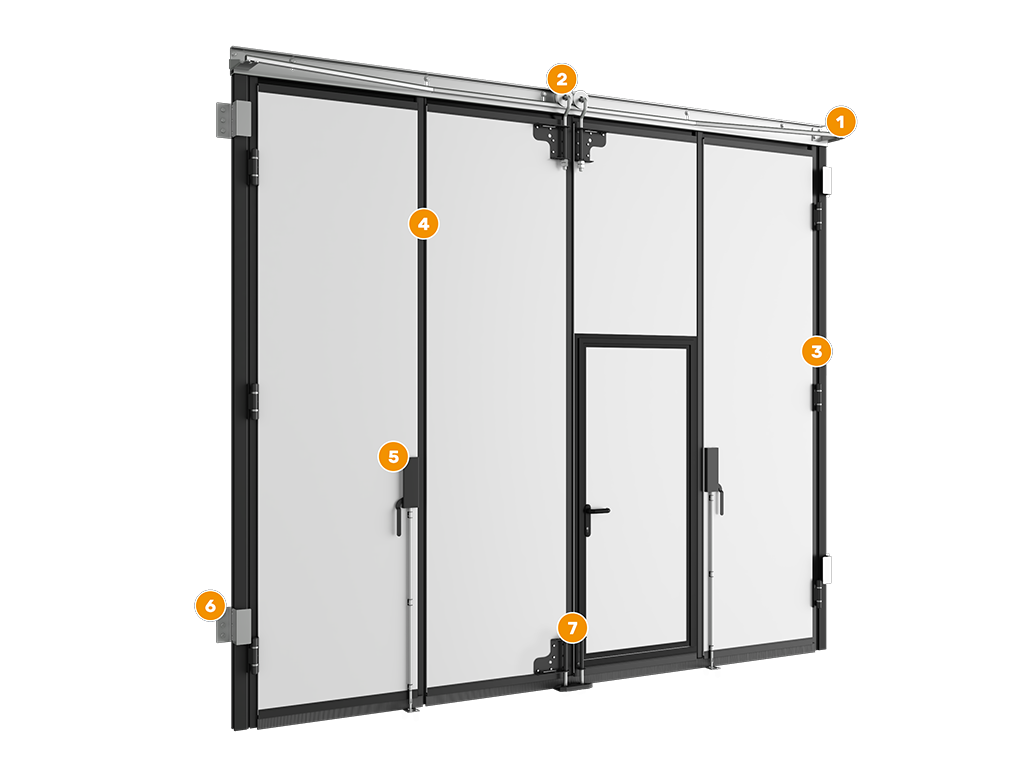

Бурулуучу багыттоочу система
Болоттон жасалган роликтик таяныч
Дарбазанын капкагын бекитүү стойкасы
Тиштүү тыгыздагыч
Тик ригелдик жапкыч (задвижка)
Стойканы бекитүүчү кронштейн
Тоскуч (ловитель)

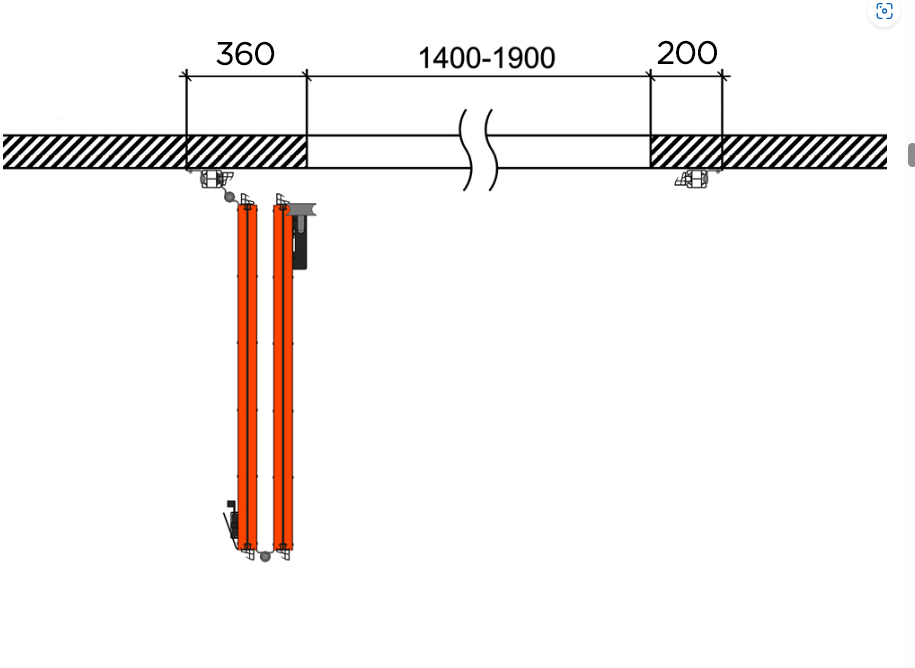

Ачылуу схемасы 2 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 400–1 900
h, мм Высота притолоки	150 ден кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	200

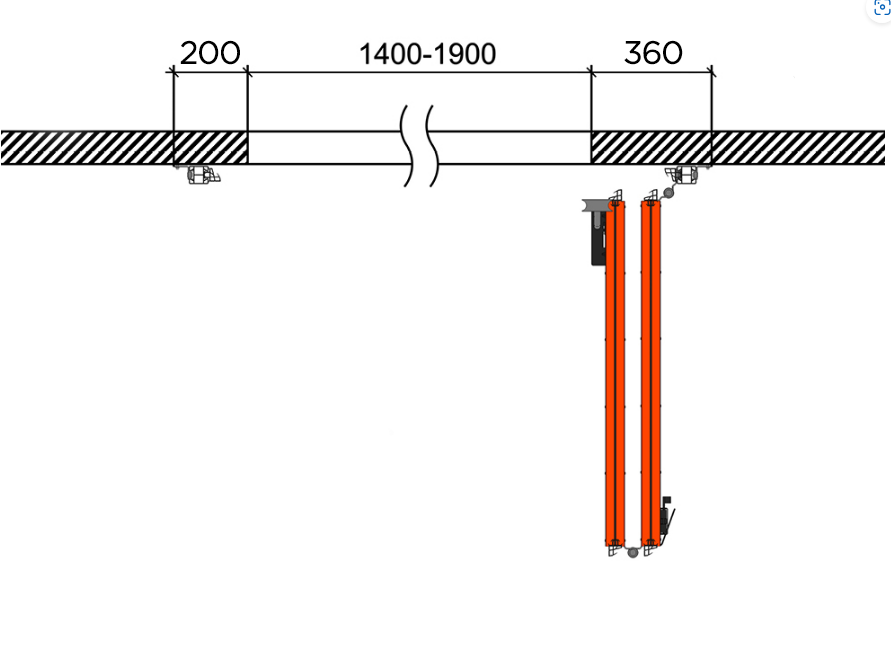

Ачылуу схемасы 0 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 400–1 900
h, мм Высота притолоки	150 ден кем эмес
b1, мм Левый пристенок	200
b2, мм Правый пристенок	360

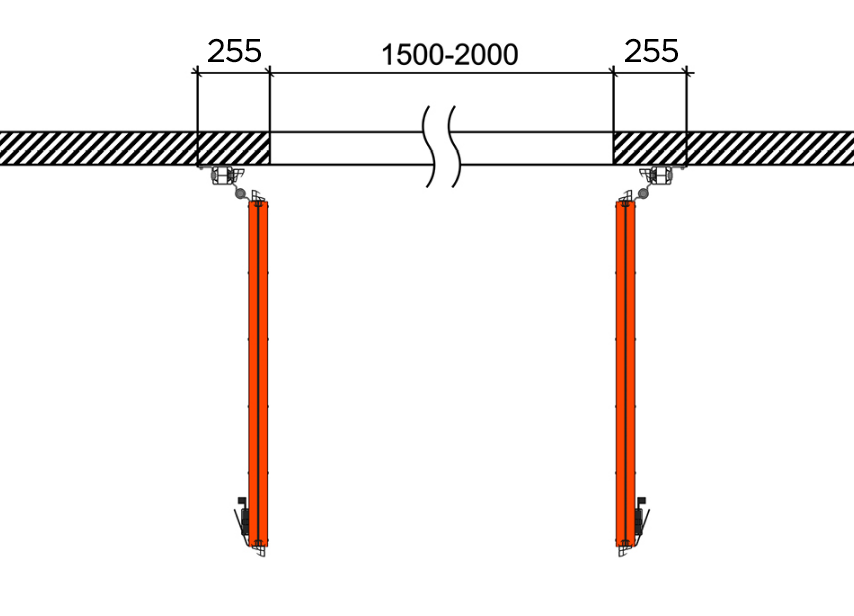

Ачылуу схемасы 1 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	1 500–2 000
h, мм Высота притолоки	150 ден кем эмес
b1, мм Левый пристенок	255
b2, мм Правый пристенок	255

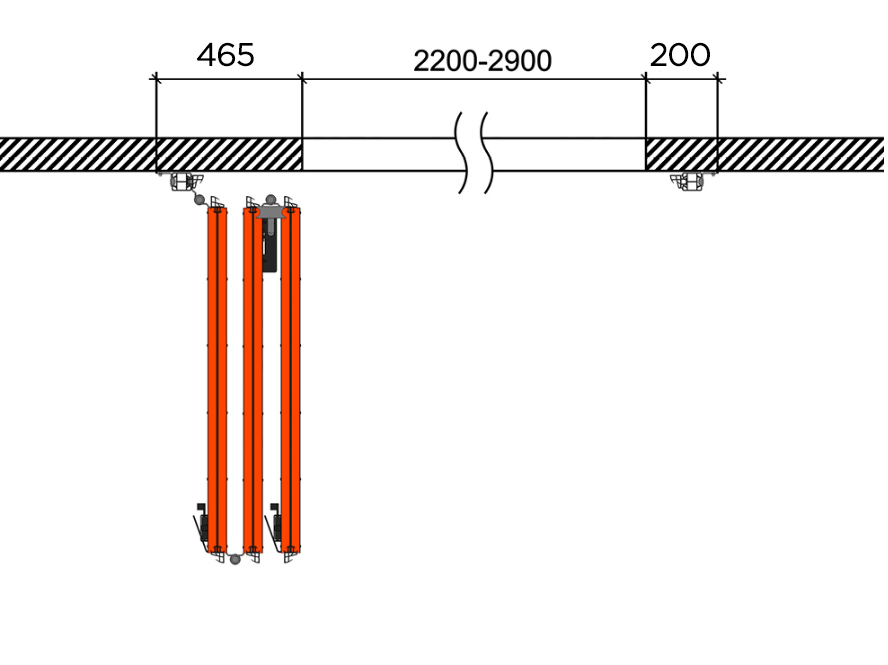

Ачылуу схемасы 3 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–2 900
h, мм Высота притолоки	150 ден кем эмес
b1, мм Левый пристенок	465
b2, мм Правый пристенок	200

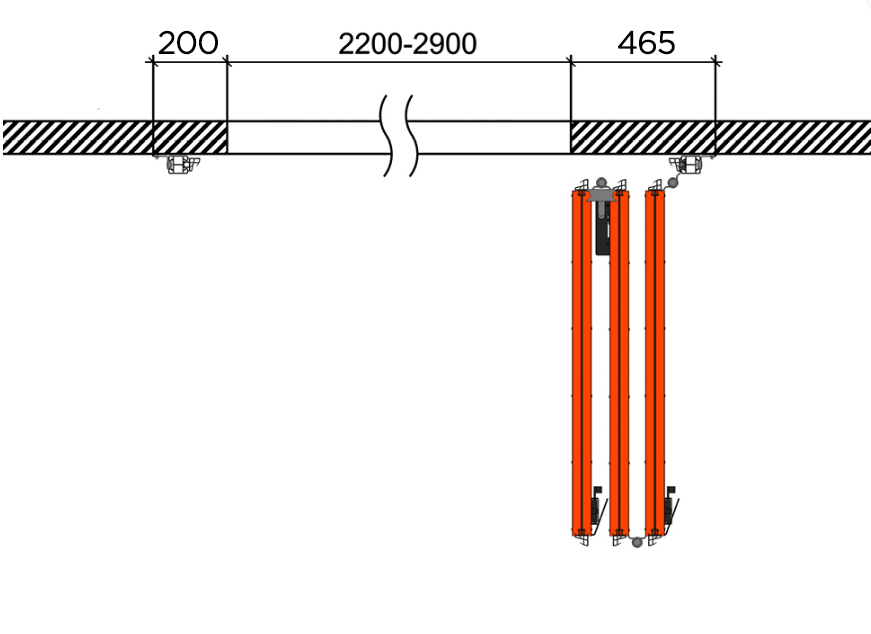

Ачылуу схемасы 0 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–2 900
h, мм Высота притолоки	150 ден кем эмес
b1, мм Левый пристенок	200
b2, мм Правый пристенок	465

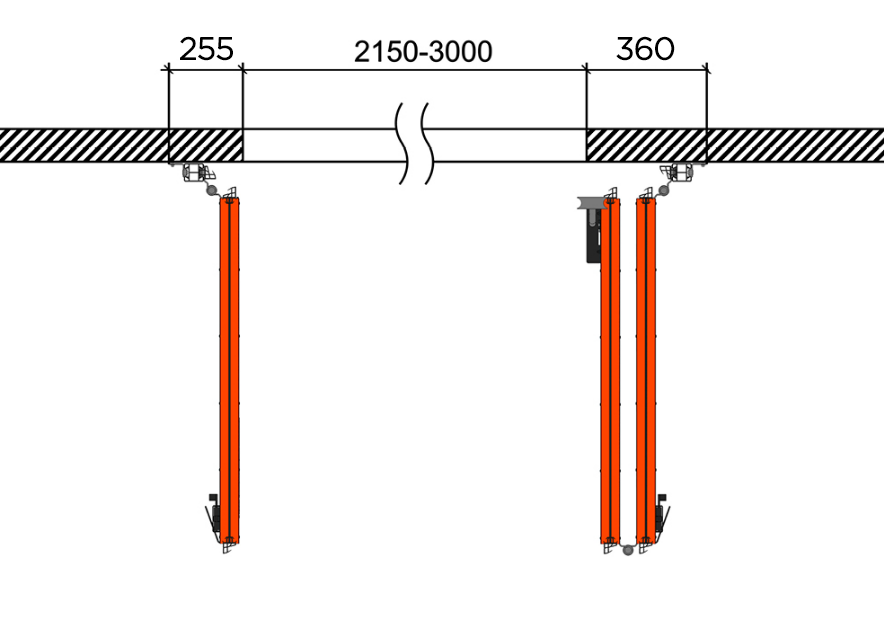

Ачылуу схемасы 1 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 150–3 000
h, мм Высота притолоки	150 ден кем эмес
b1, мм Левый пристенок	255
b2, мм Правый пристенок	360

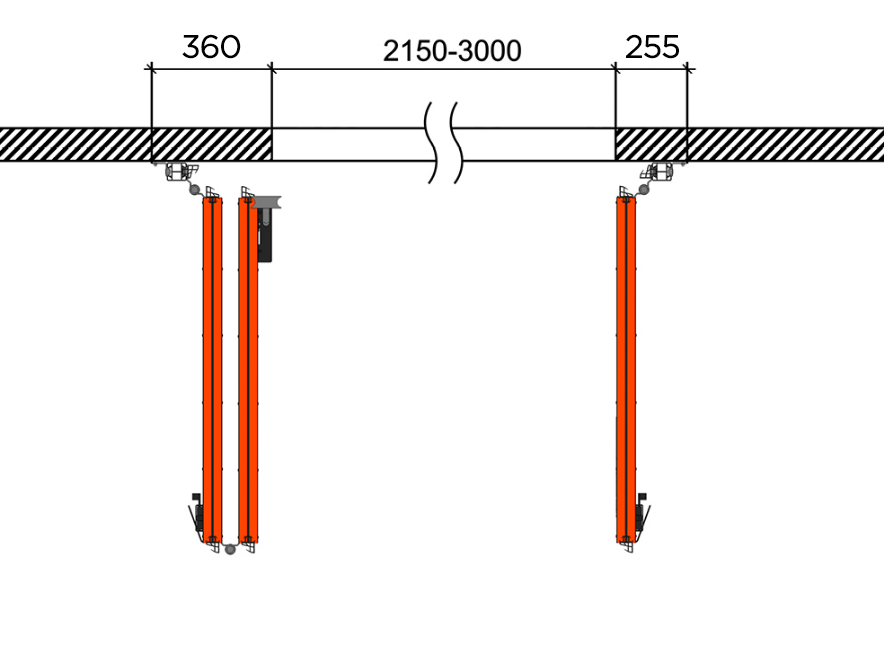

Ачылуу схемасы 2 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 150–3 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	255

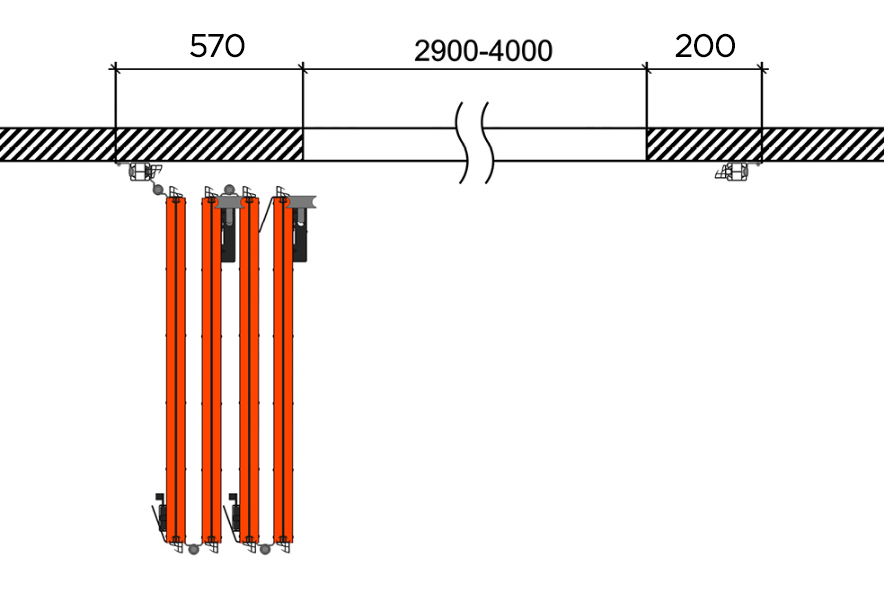

Ачылуу схемасы 4 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 900–4 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	200

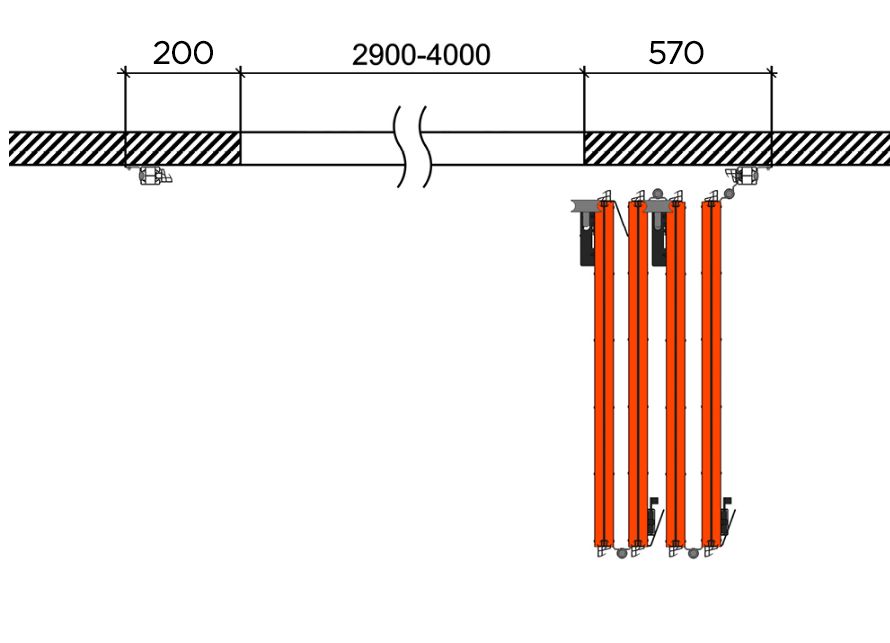

Ачылуу схемасы 0 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 900–4 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	200
b2, мм Правый пристенок	570

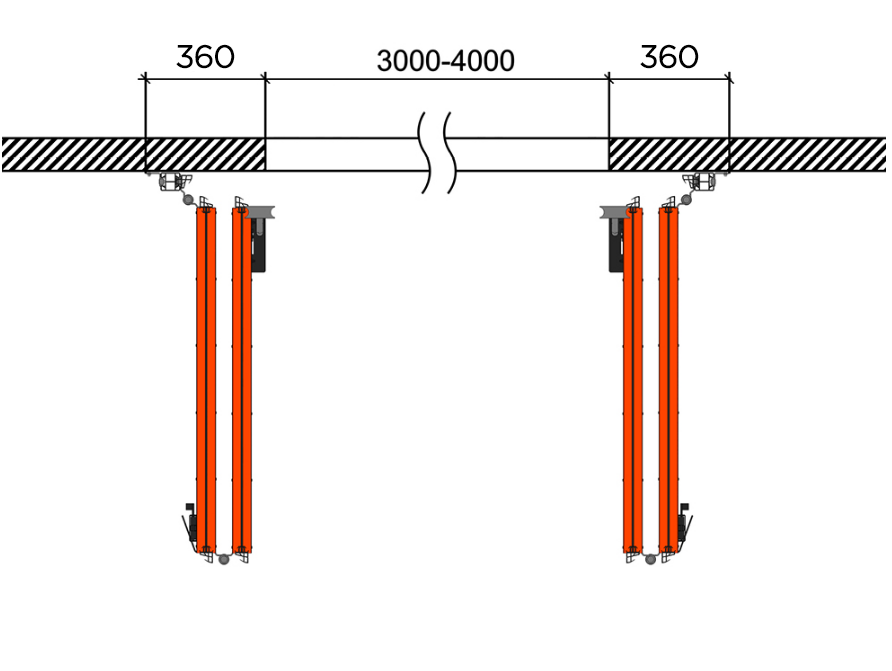

Ачылуу схемасы 2 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 000–4 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	360

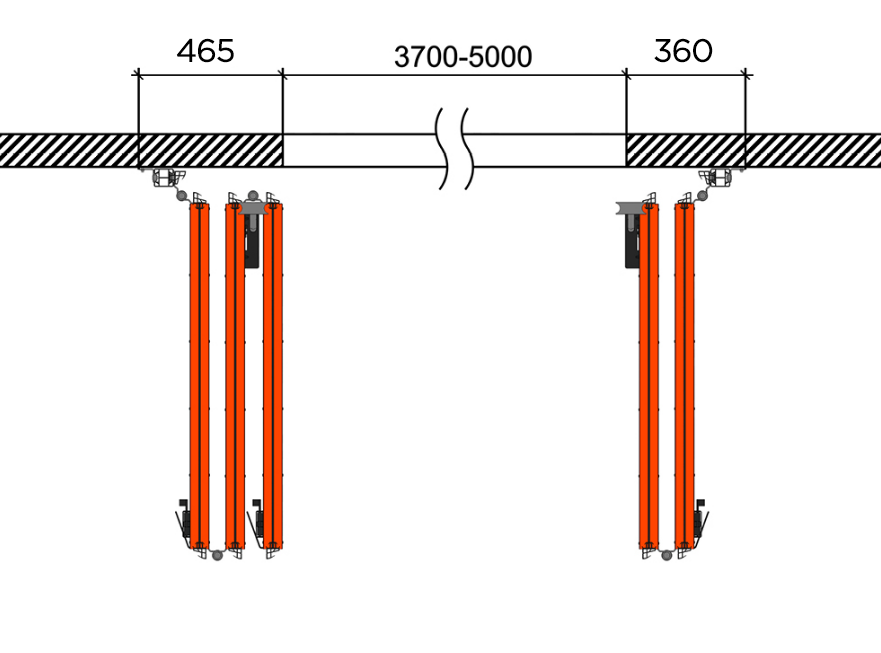

Ачылуу схемасы 3 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	465
b2, мм Правый пристенок	360

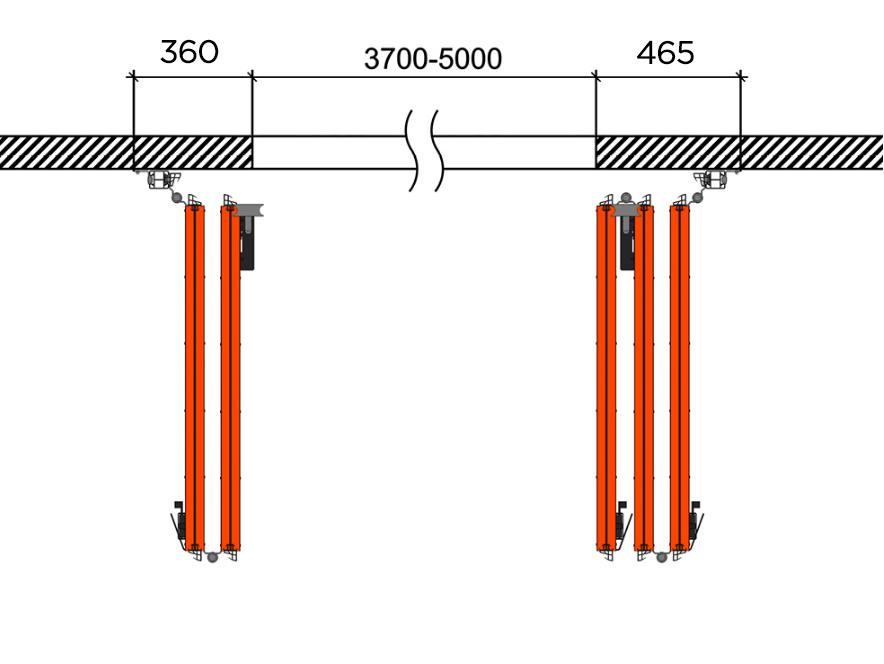

Ачылуу схемасы 2 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	465

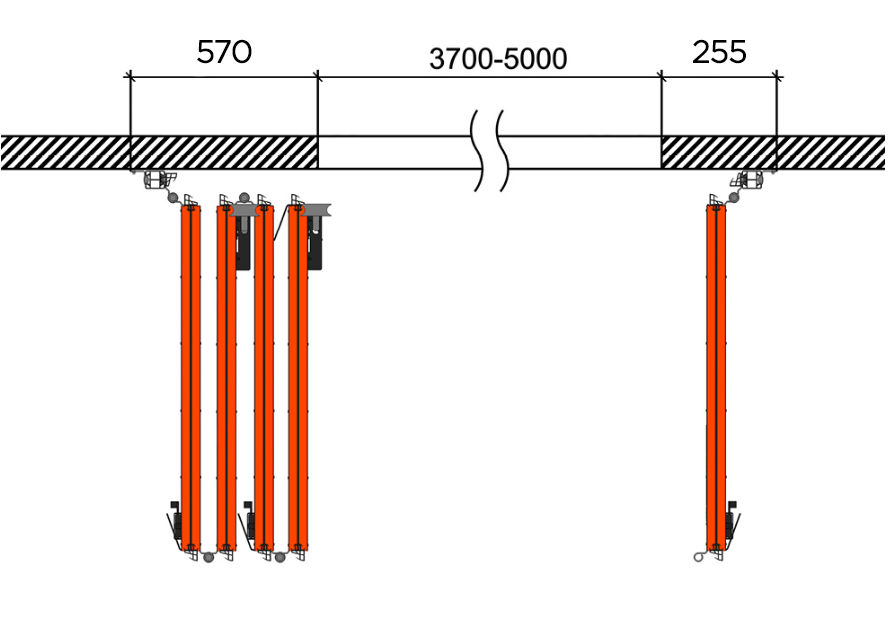

Ачылуу схемасы 4 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	255

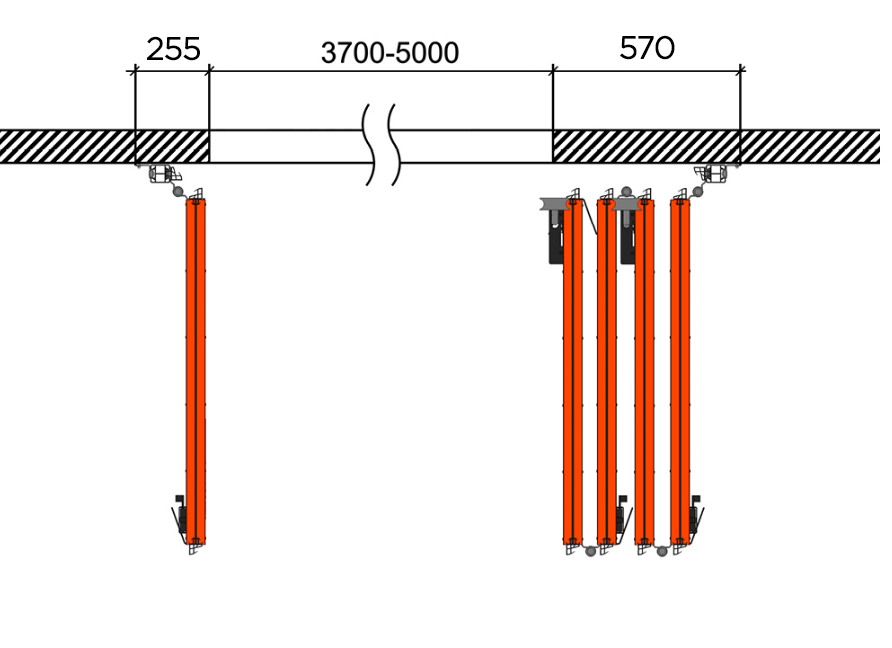

Ачылуу схемасы 1 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 700–5 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	255
b2, мм Правый пристенок	570

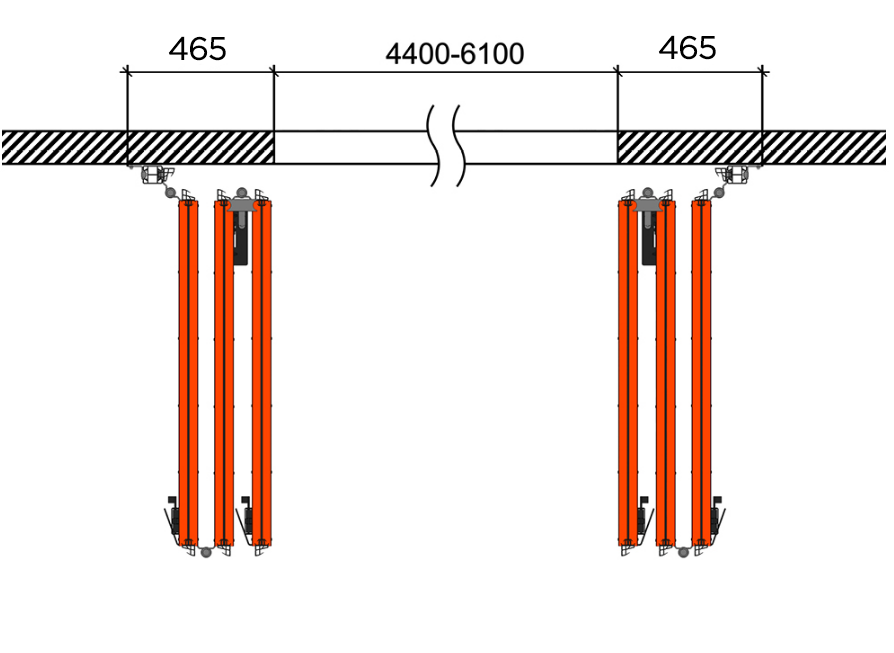

Ачылуу схемасы 3 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	465
b2, мм Правый пристенок	465

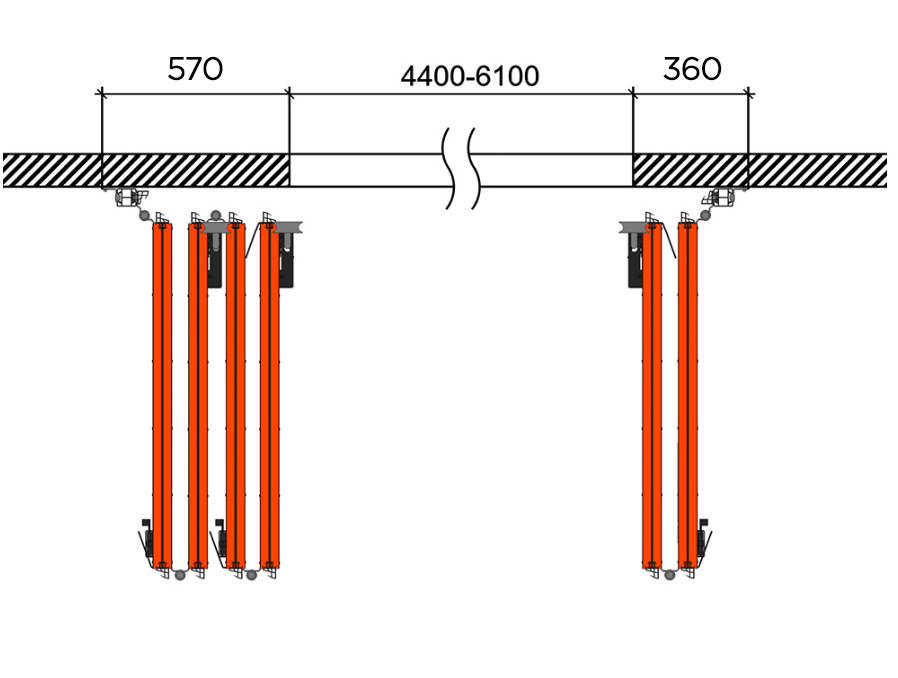

Ачылуу схемасы 4 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	360

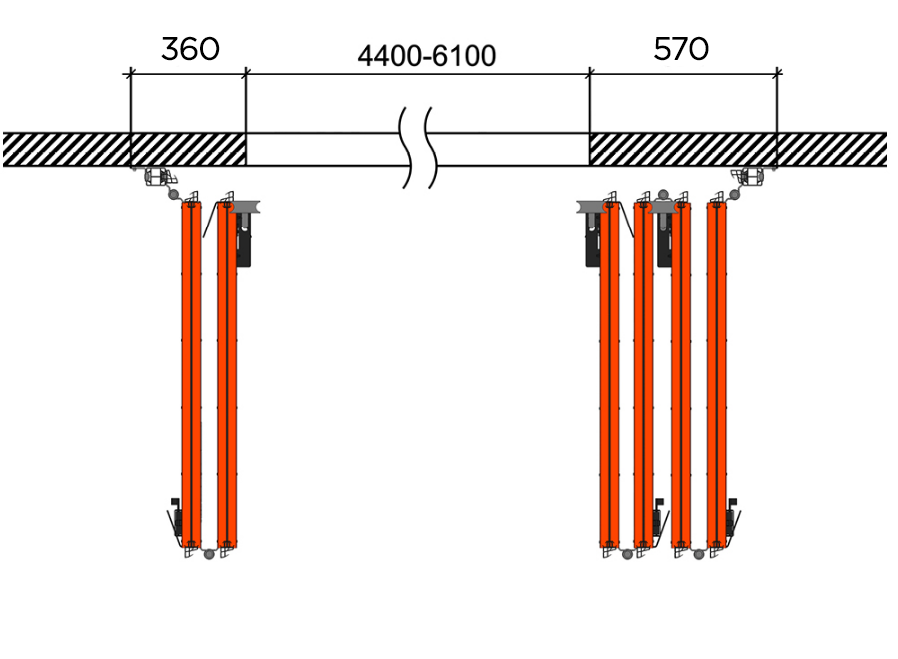

Ачылуу схемасы 2 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	4 400–6 100
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	570

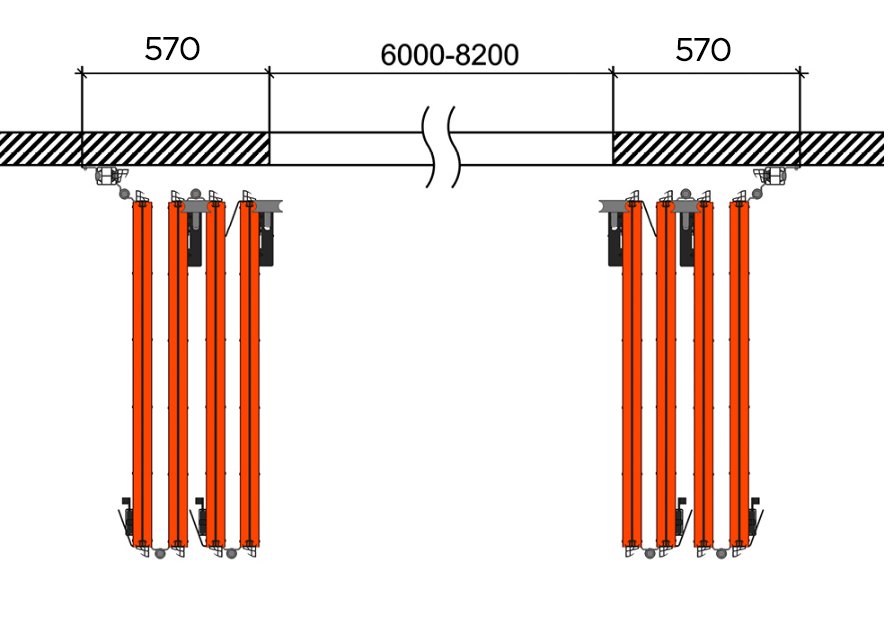

Ачылуу схемасы 4 + 4

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	6 000–8 200
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	570

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (Г классы)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Ишкананын кепилдиги менен кандайдыр бир бөлүктү алмаштыруунун зарылдыгы жок деп эсептелген минималдуу циклдердин саны
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (Орто күйүүчү)
Группа воспламеняемости по ГОСТ 30402-96	В2 (Орто күйүүчү)

1. Төмөнкү багыттоочу жок өнөр жайлык бүктөлүүчү эшиктердин ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн алардын техникалык каралышын жана тейлөөнү үзгүлтүксүз жүргүзүү сунушталат.

2. Эшиктерди кол менен ачуу жана жабуу болгондо гана колтамгадан пайдалануу керек.

3. Эшиктерге сокку урбоо жана алардын эркин ачылып-жабылышына тоскоолдук кылбоо зарыл.

4. Багыттоочу жана роликтердин булганышына жол бербөө керек.

5. Эшик ачылып-жабылып жаткан учурда проемде болууга тыюу салынат, бул жаракаттан сактайт.

6. Эшиктер ачылып-жабылып жаткан учурда проемде чет предметтердин болбошун көзөмөлдөңүз.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырьчатая пленка, пенопласт, жыгач паллет, жыгач таякчалар
Длина, мм	Таңгактын узундугу сэндвич-панелдердин узундугуна жараша болот
Ширина, мм	Таңгактын туурасы сэндвич-панелдердин туурасынан 150 мм көп
Высота, мм	Сэндвич-панелдердин санына жараша болот

Кошумча сүрөттөмө печать

DoorHan концерни эшиктерди жүктөгүч гидравликалык краны же кеминде 2 м узундуктагы чанышкычтары бар автожүк көтөргүч менен жүктөйт. Сатып алуучу же орнотуучу таңгакталган эшиктерди которуу үчүн ушул сыяктуу жабдууларды камсыздашы керек. Чанышкыч жыгач паллеттин астына кирип, экинчи жагынан чыгышы зарыл. Кран же башка көтөрүүчү жабдууну колдонууда, тиешелүү жүктөө сыйымдуулугуна ээ ременьдерди (стропторду) колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

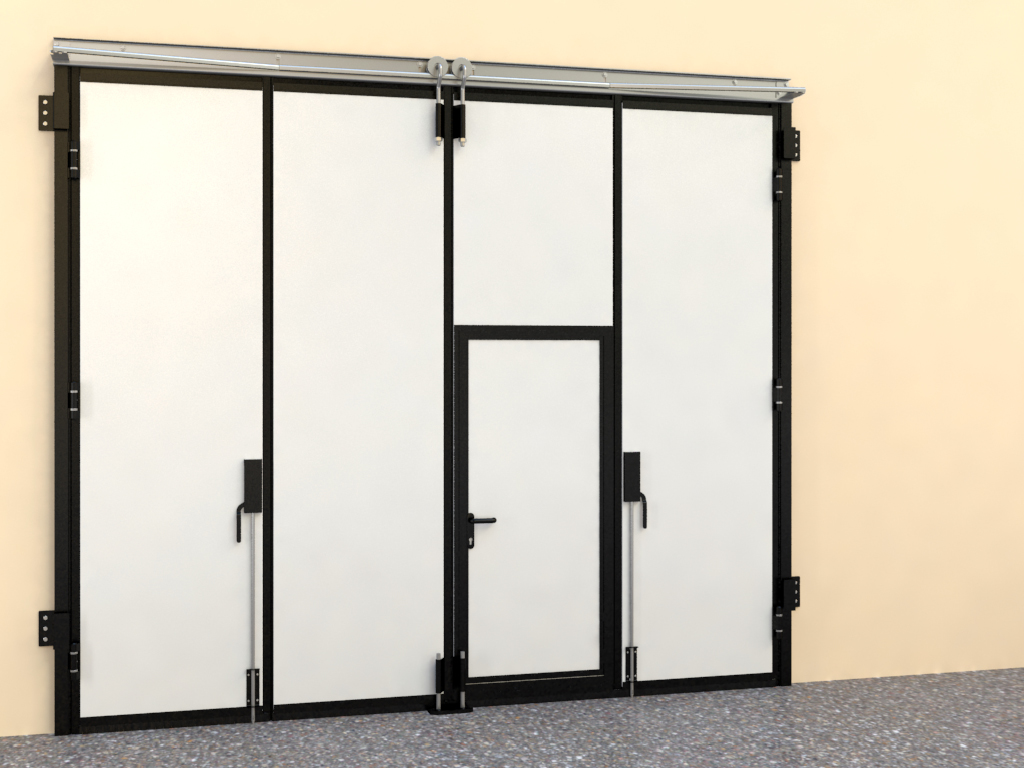

Проёмдун техникалык мүнөздөмөлөрү мүмкүнчүлүк берген учурда, монтаж дубалдын ички бетинде жүргүзүлүшү сунушталат. Бул учурда привод механизмдери жана багыттоочу элементтер толугу менен корголуп, уруксатсыз адамдар үчүн жеткиликсиз болот.

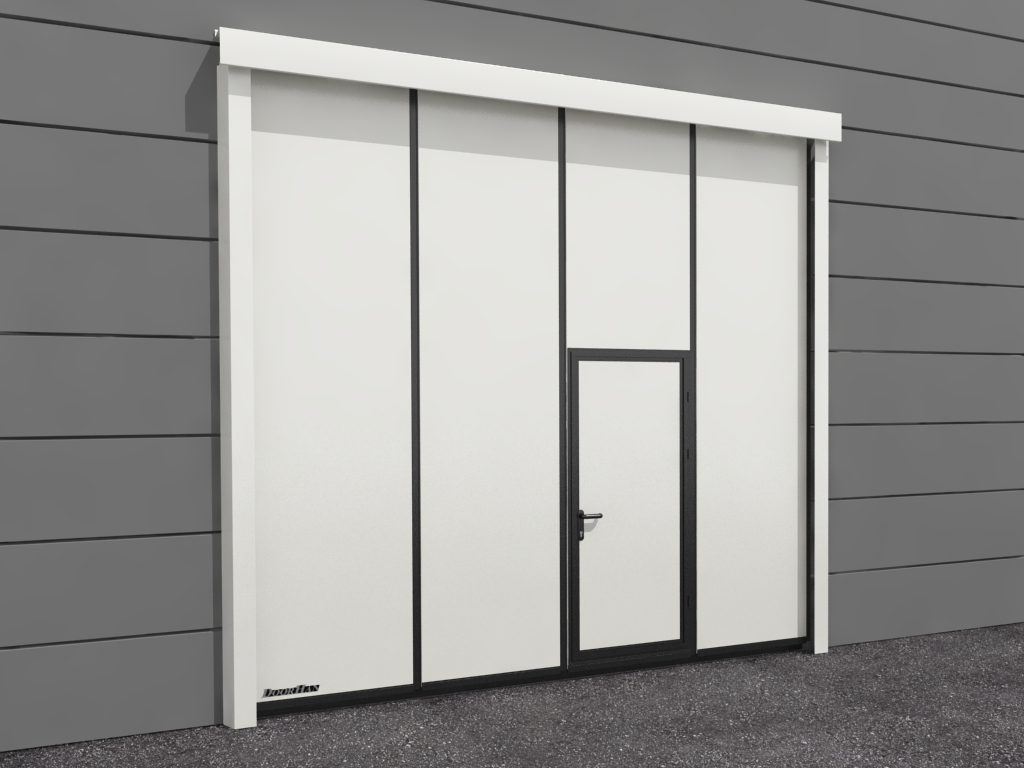

Ички мейкиндектеги шарттар тышкы жагынан катаал болсо же имараттын ичиндеги бош мейкиндиктер жетишсиз болгондо, монтаж дубалдын сырт жагында жүргүзүлүшү ылайыктуу.

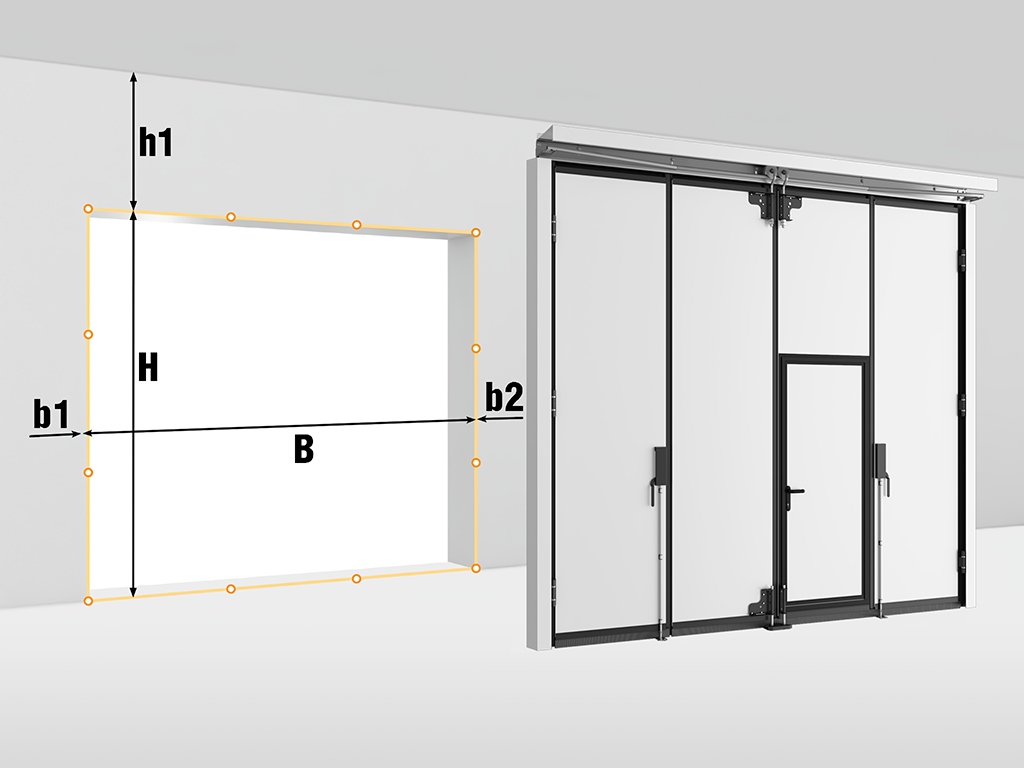

Бардык өлчөөлөр имараттын ичинен жүргүзүлөт. Так эместиктерди болтурбоо үчүн ар бир параметрди жок дегенде үч ар түрдүү чекиттен өлчөө талап кылынат.
H – проёмдун бийиктиги (полдон проёмдун жогору жагына чейинки аралык).
B – проёмдун туурасы (сол капталынан оң капталына чейинки аралык).
h1 – каркашка чейинки аралык (притолока) (проёмдун жогору жагынан тоскоолдукка чейинки аралык).
b1 / b2 – сол / оң каптал аралык (проёмдун тиешелүү капталынан тоскоолдукка чейинки аралык).
H жана B (проёмдун бийиктиги жана туурасы) өлчөнгөндө, акыркы жыйынтык катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөнгөндө – эң кичине мааниси кабыл алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Инструкция по монтажу «Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер»

PDF

Сервисная книжка «Төмөнкү багыттоочусу жок бүктөлүүчү эшиктер»

PDF

Паспорт «Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер»

PDF

Сертификат «Имараттар жана курулуштар үчүн эшиктер. Сериялык чыгарылыш»

PDF

Сертификат «DoorHan металл эшиктерине арналган курулуш жана имараттар үчүн комплектүүчү буюмдар»

PDF

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 0 + 2

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 0 + 3

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 0 + 4

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 2 + 0

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 3 + 0

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 4 + 0

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 1 + 1

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 1 + 2

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 1 + 4

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 2 + 1

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 2 + 2

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 2 + 3

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 2 + 4

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 3 + 2

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 3 + 3

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 4 + 1

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 4 + 2

PDF

DWG

Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер. Ачылуу схемасы 4 + 4

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан чыгарылган «Төмөнкү багыттоочусу жок өнөр жайлык бүктөлүүчү эшиктер» IFG сериясына сатып алууга чейинки учурдан тартып 1 жылдык иштөө кепилдиги берилет.

Жаңы буюмдар

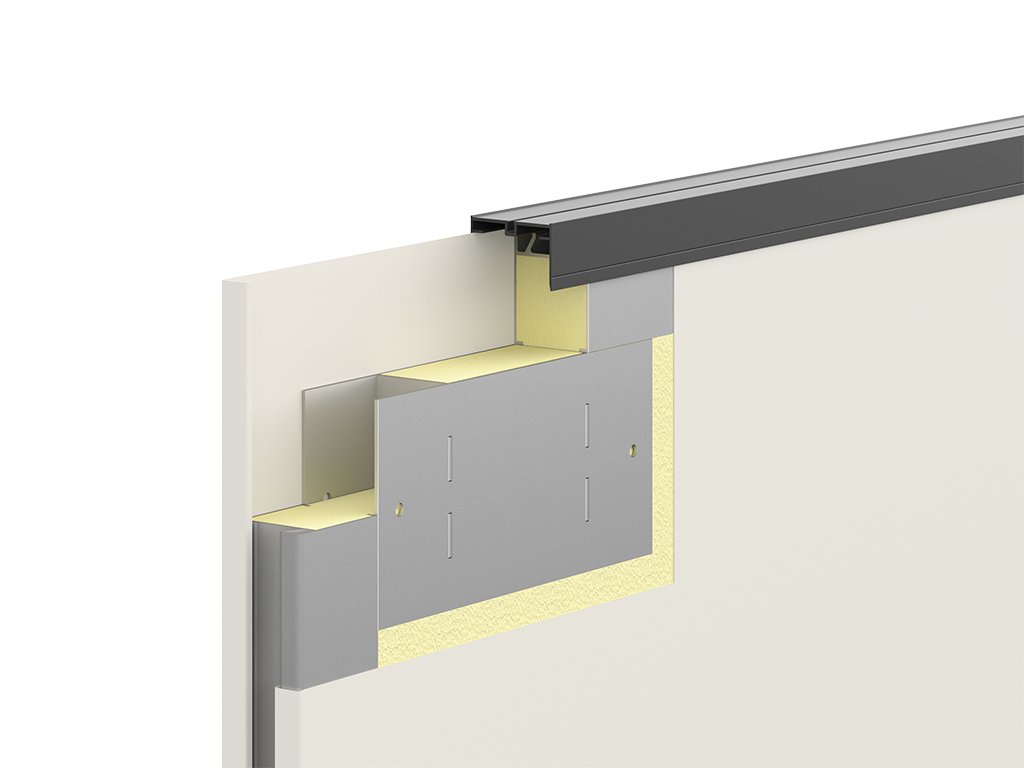

Жүргүчтү бекемдөөчү закладка пластина панелге жүргүчтү ишенимдүү бекитүүнү камсыз кылат. Арткы тешиктердин жипчелери жүргүчтү эшик тактасына тез жана ыңгайлуу орнотууга мүмкүнчүлүк берет.
