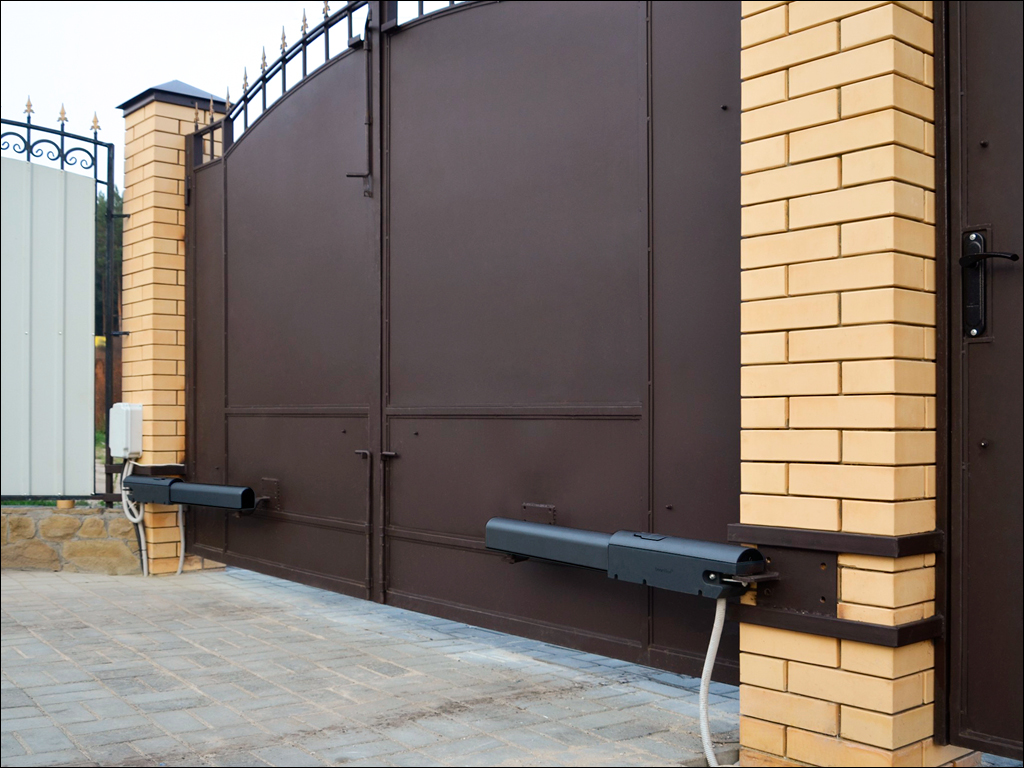

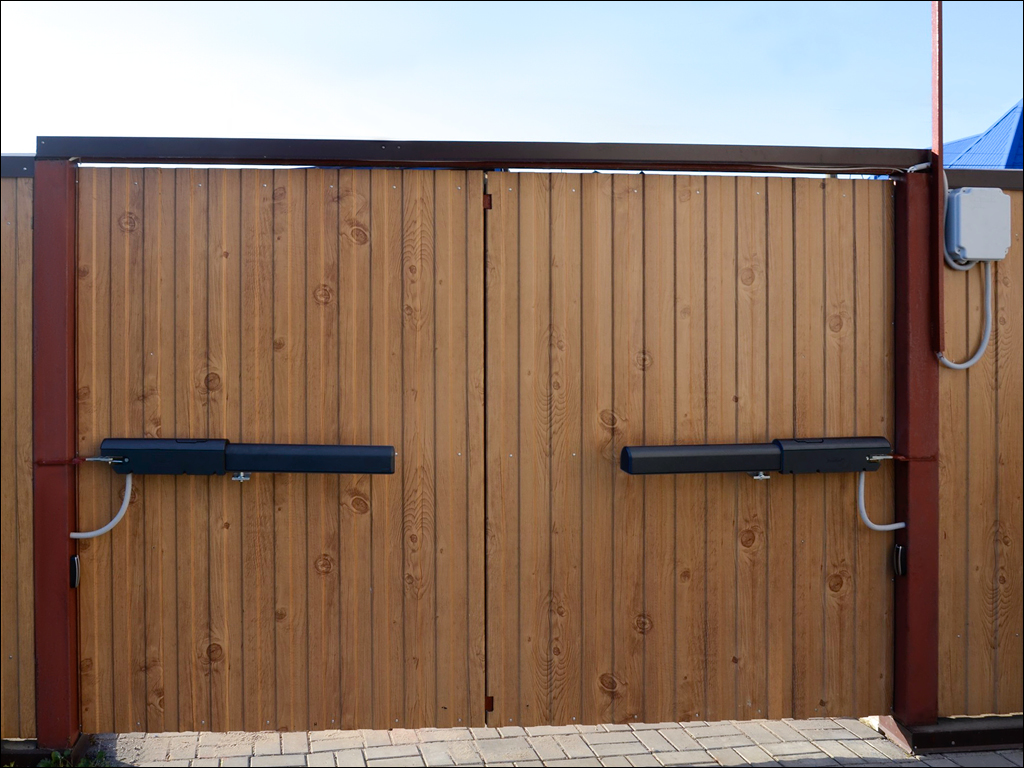

Электромеханикалык жетектөөлөр SWING-3000PRO жана SWING-5000PRO орто жана жогорку интенсивдүүлүк менен колдонулуучу калиткаларды, тиричилик жана өнөр жай эки тарапка ачылуучу дарбазаларды автоматташтырууга арналган. Бул жетектөөлөрдүн артыкчылыктуу өзгөчөлүгү — аларды тар мамыларга орнотуу мүмкүнчүлүгү.

Зона применения:

Жеке турак үйлөр

Эки тарапка ачылуучу дарбазаларды автоматташтыруу – канатынын салмагы тиешелүүлүгүнө жараша 400 жана 500 кг чейин, канаттарды ичкери же сыртка ачуу мүмкүнчүлүгү менен.

Өнөр жай ишканалары

Аймактарды бөлүү жана кирүүнү көзөмөлдөө максатында өнөр жай жана өрттөн коргоочу дарбазаларды автоматташтыруу.

Муниципалдык объектилер

Муниципалдык мекемелердин аймагына кире бериштерге орнотулат: бала бакчалар, мектептер ж.б.

Бөлөк турган калиткалар

Бөлөк турган калиткаларды автоматташтыруу үчүн колдонулат.

монтаж менен заказ берүү

Артыкчылыктар

Ичке орнотулган чектөөчү өчүргүчтөр

Ичке орнотулган электрдик чектөөчү өчүргүчтөр жетектөөнү механикалык тосмолорсуз дарбазаларга орнотууга мүмкүнчүлүк берет.

Ишенимдүүлүк жана узак өмүрдүүлүк

Жетектөөнүн ишенимдүүлүгү жана узак мөөнөттүү иштөөсү жогорку КПДге ээ планетардык редуктор аркылуу камсыздалат.

Кол менен ачуу функциясы

Электр энергиясы жок учурда дарбазаны кол менен ачууга мүмкүндүк берүүчү ажыраткыч жетектөөгө орнотулган.

Кең температуралык диапазондо иштөө

Алдыңкы конструкциялык чечимдер жана материалдар жетектөөнү кең температуралык диапазондо колдонууга шарт түзөт.

Ичке орнотулган чектөөчү өчүргүчтөр

Ишенимдүүлүк жана узак өмүрдүүлүк

Кол менен ачуу функциясы

Электр энергиясы жок учурда дарбазаны кол менен ачууга мүмкүндүк берүүчү ажыраткыч жетектөөгө орнотулган.

Кең температуралык диапазондо иштөө

Дизайн

Таблица

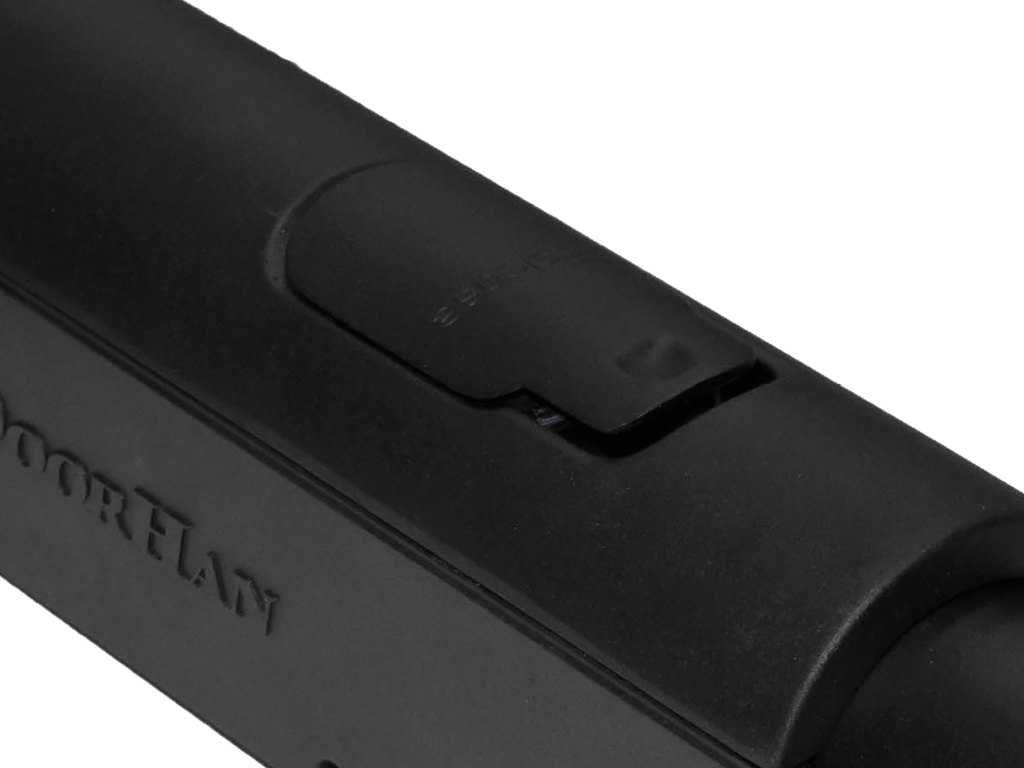

Ажыратуу механизми

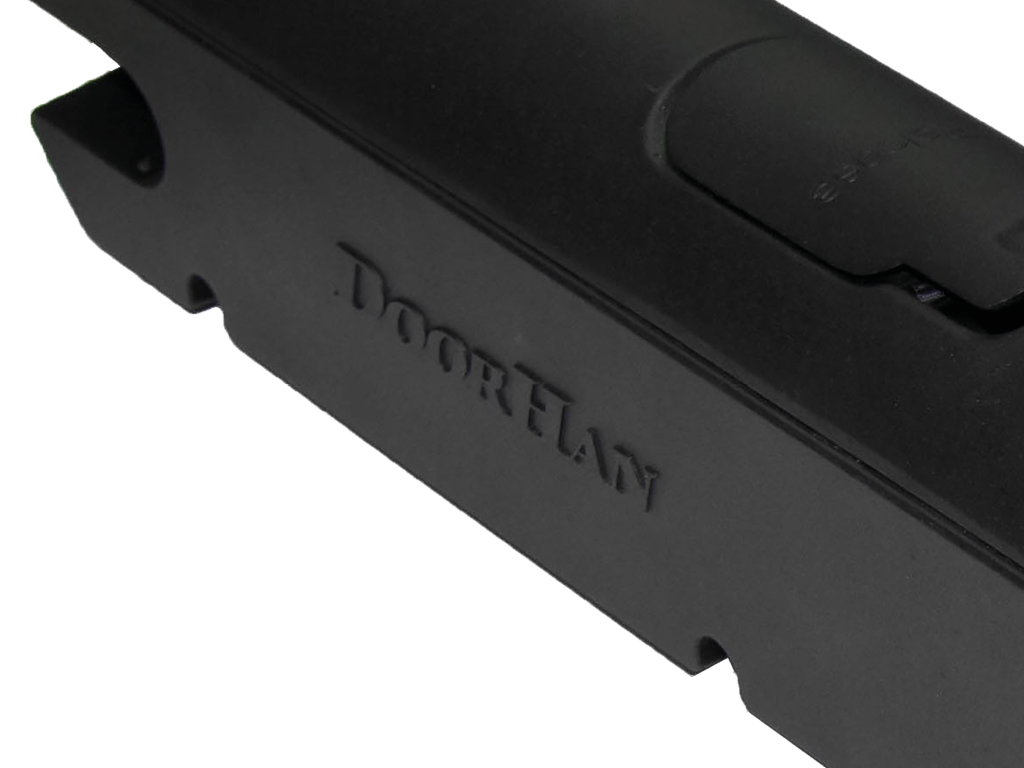

Жогорку чыдамдуу алюминий эритмеси

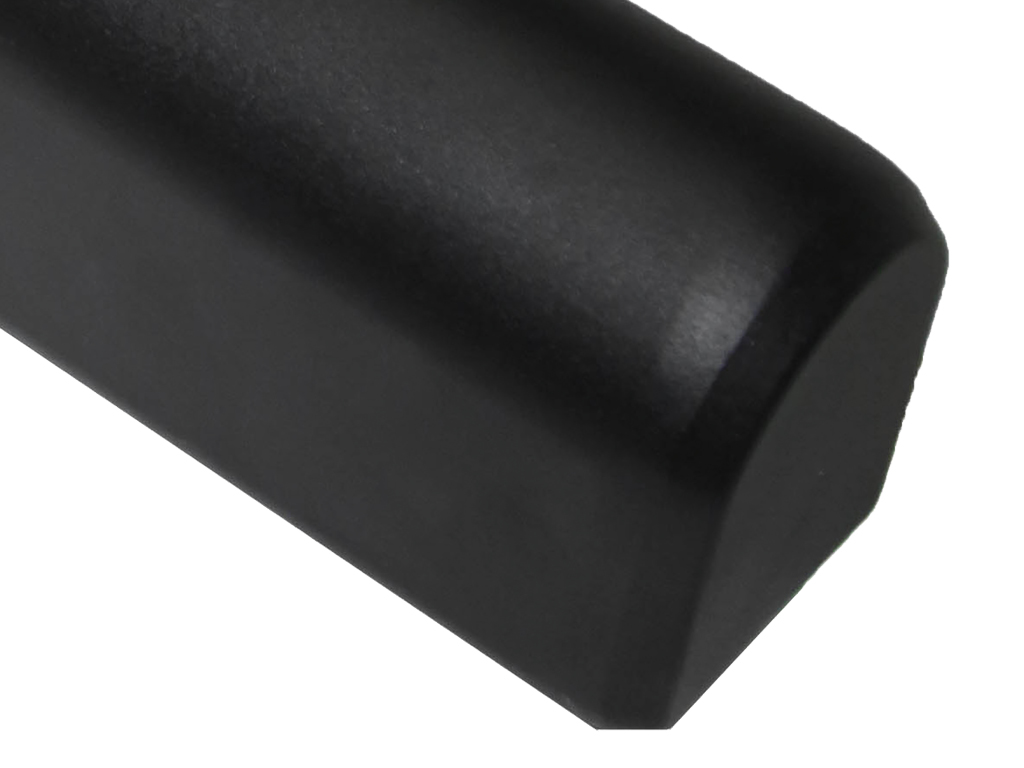

Айлана-чөйрөнүн терс таасирлеринен коргоо

Комплектация

Базовая комплектация

Дополнительная комплектация

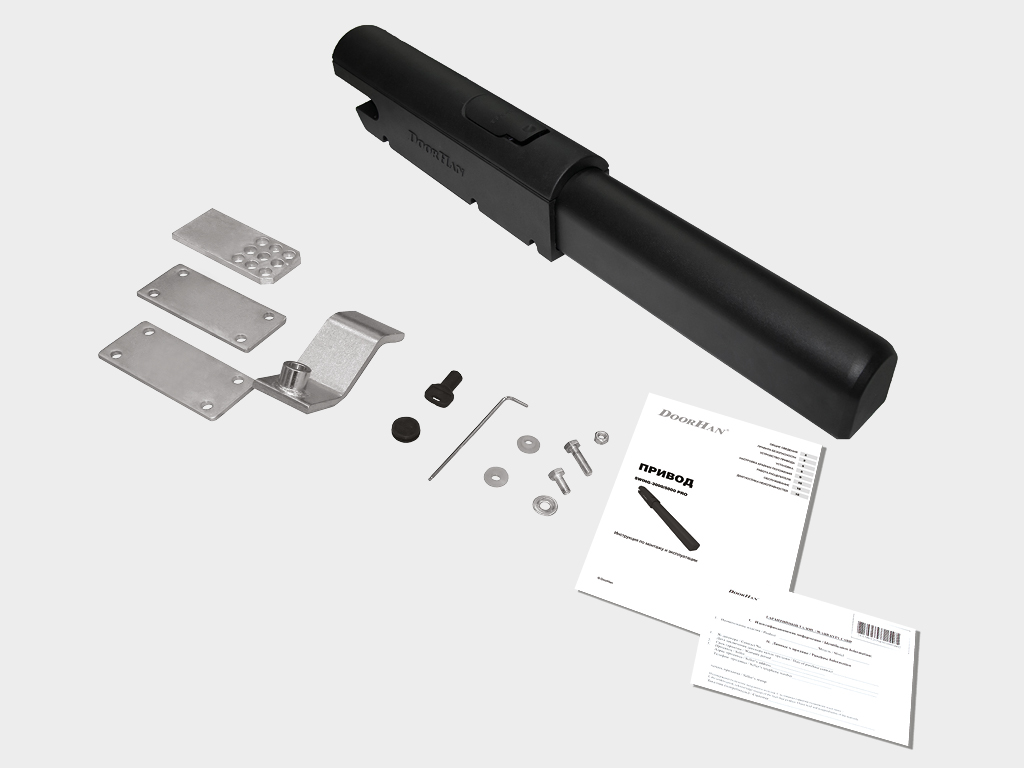

Эки электр жетектөөчү, корпустагы башкаруу блогу, бекитүү элементтери, ажыраткыч ачкычы.

TRANSMITTER 2-PRO-BLACK пульту — эки автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

Түстүү TRANSMITTER 4-COLOR пульттары — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

COMMAND-433 зымсыз башкаруу баскычы — эки автоматтык түзүлүштү алыстан башкаруу үчүн арналган. Пультту автоунаанын күн калкалоочу тагына же дубалга бекитүүгө ыңгайлуу кронштейн менен жабдылган.

SWITCH кайтарма механизми бар клавиштүү өчүргүч — жетектөөчү башкаруу блогуна башкаруу буйругун берүү үчүн.

KEYPAD коддуу клавиатурасы — DoorHan'дын ички же тышкы кабылдагычы орнотулган дарбаза жетектөөсүн алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскычы — автоматташтырылган системанын башкаруу блогуна ачкычты буруу аркылуу башкаруу буйругун берүү үчүн.

KEYCODE антивандалдык коддуу клавиатурасы — автоматтык түзүлүштү башкаруу үчүн. Сырткы клавиш тактасы катары же прокси-карт окутуучу түзүлүш катары колдонулушу мүмкүн.

GSM модулу — мобилдик телефондон сигнал кабыл алуу жана электр жетектөөнү иштетүү үчүн башкаруу буйругун берүү үчүн.

DHRE-1 тышкы радиокабылдагычы — DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн.

ANTENA-433 антеннасы — сигналды күчөтүү үчүн. Кабылдагыч менен берүүчү ортосунда тоскоолдуктар болгондо колдонулат.

WI-FI модулу — электр жетектөөлөрдү зымсыз башкаруу үчүн (башкаруу сигналы, NO).

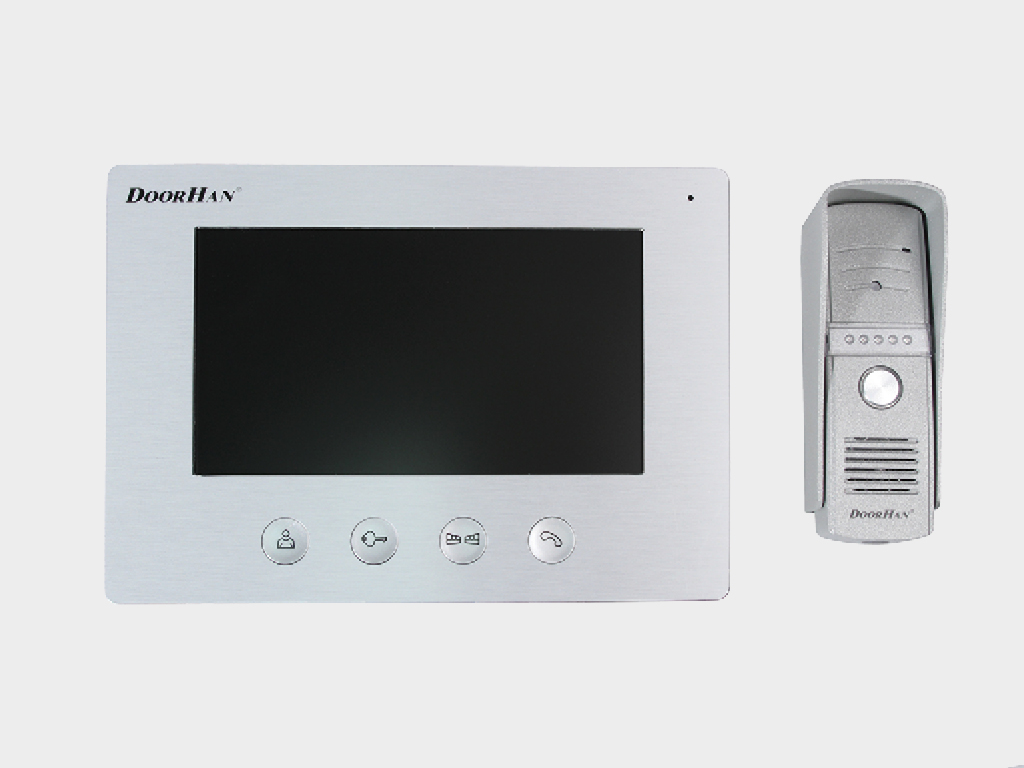

DOMO7 домофону — дарбазалар менен калиткаларды башкаруу функциясы менен.

LAMP-PRO антенналуу жарык берүүчү сигналдык лампасы — дарбазанын кыймылы жөнүндө кабарлоо үчүн.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO бурулуучу платасы бар зымсыз коопсуздук фотоэлементтери — симметриясыз ачылыштар үчүн, инфракызыл берүүчү жана кабылдагычтан турат.

SIRENA сиренасы — дарбазанын кыймылы жөнүндө үн аркылуу кабарлоо үчүн.

TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары — 2021-жылдан тартып чыгарылган DoorHan автоматизациясынын бардык түрлөрүн алыстан башкаруу үчүн. Радиокабылдагычтын эсинде эки ячейканы ээлейт. Бул пульттар менен бир учурда же өз-өзүнчө беш/он беш түзүлүштү башкарууга болот.

Техникалык мүнөздөмөлөр

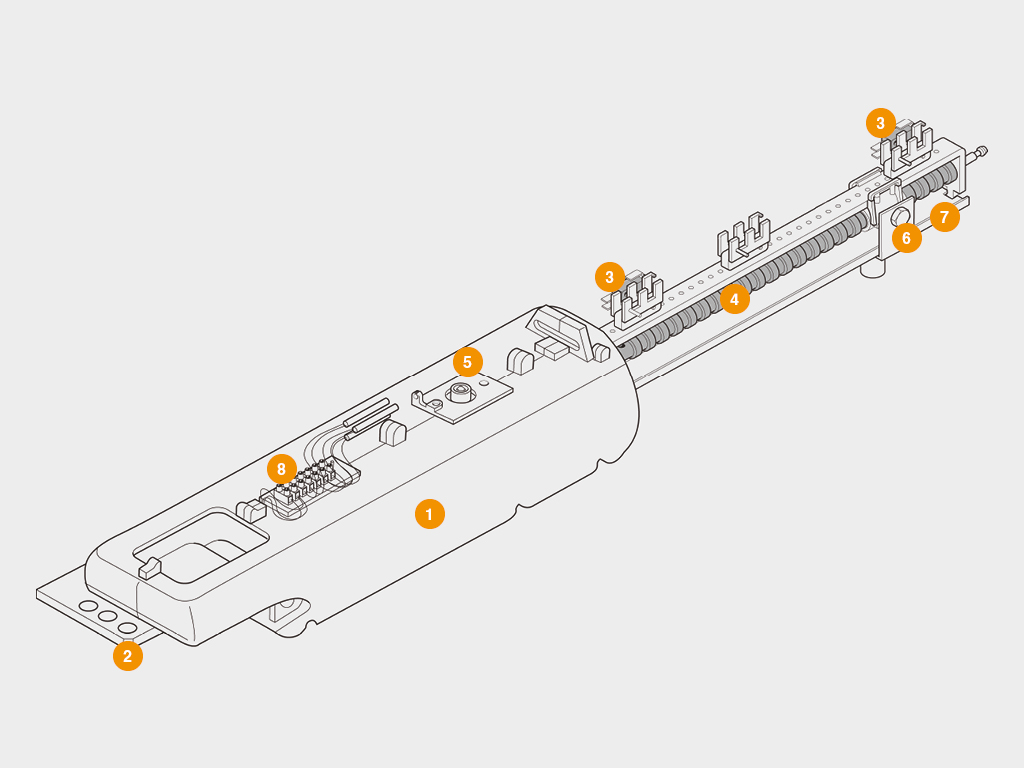

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Жетектөөчү механизм
Бекитүү кронштейни
Чектөөчү өчүргүч
Жүрүш бурама
Ажыратуу түйүнү
Кронштейн менен жүрүш гайкасы
Коргоочу капкак
Туташтыруу клеммалары

Параметр	Значение	Примечание
Максимальная длина створки, м	3; 5	Моделине жараша
Напряжение питания, В	220–240
Максимальный вес створки, кг.	400; 500	Моделине жараша
Мощность, Вт	150
Диапазон рабочих температур, °С	-40...+55
Скорость открывания проёма ворот, м/мин	0,9
Класс защиты IP	54
Интенсивность использования, %	50	t = 20 °С температурасында

1. Жетектөөнү орнотуудан мурун дарбазанын жылмакай иштеп жаткандыгына көзүңүз жетиши керек.

2. Иштетүү орду климаттык шарттары боюнча жетектөөнүн мүнөздөмөлөрүнө туура келерине ишениңиз.

3. Жабдууну тез тутангыч заттар же кооптуу чөйрөлөр бар жайларга орнотууга тыюу салынат.

4. Дарбаза кыймылдаганда жетектөөнүн кыймылдуу жана кыймылсыз бөлүктөрүнүн ортосуна буюмдар кыпчылып калбасына көзүңүз жетсин.

5. Жетектөө бузулуп кетпеши үчүн кошумча аксессуарларды DoorHan компаниясынан гана колдонуңуз.

6. Электр кыймылдаткычты ажыратылган абалда калтырууга тыюу салынат.

7. Ремонт же жөнгө салуу талап кылынса, жетектөөнү колдонууга тыюу салынат.

8. Электр жетектөөнү иштетүүдөн мурун анын иштөө аймагында бөтөн буюмдардын жоктугуна ишениңиз.

9. Өтүү жана өтүү дарбаза токтоп, жетектөө өчүрүлгөн учурда гана уруксат берилет.

10. Балдарга жетектөөнү жана анын тетиктерин колдонууга уруксат бербеңиз.

11. Автоматтык бөлүгүнө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Состав	Плёнка, пенопласт, кагаз куту
Длина, мм	1 300
Ширина, мм	135
Высота, мм	105

Кошумча сүрөттөмө печать

Ичке орнотулган чектөөчү өчүргүчтөр дарбазага тышкы механикалык тосмолорду орнотууну талап кылбайт.

Электр энергиясы жок учурда дарбазаны кол менен ачууга мүмкүндүк берүүчү ажыраткыч жетектөөгө орнотулган.

Орнотуу

Способы монтажа

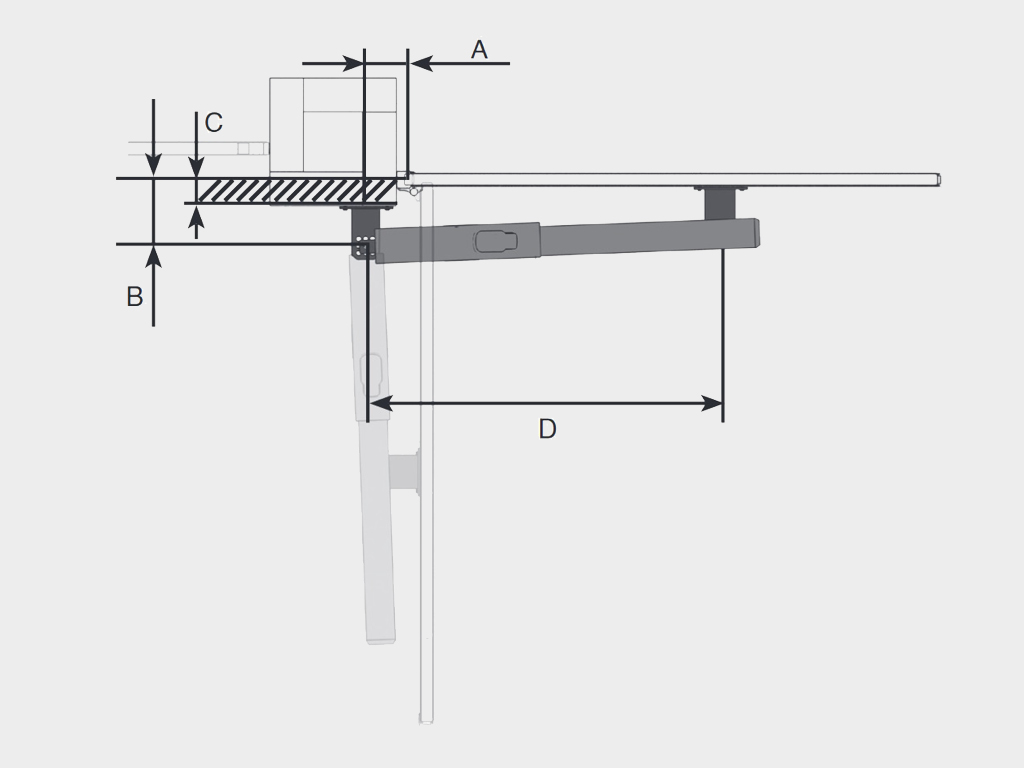

Кронштейндердин жардамы менен ичкери ачылуучу дарбазанын канаттарына орнотулат.

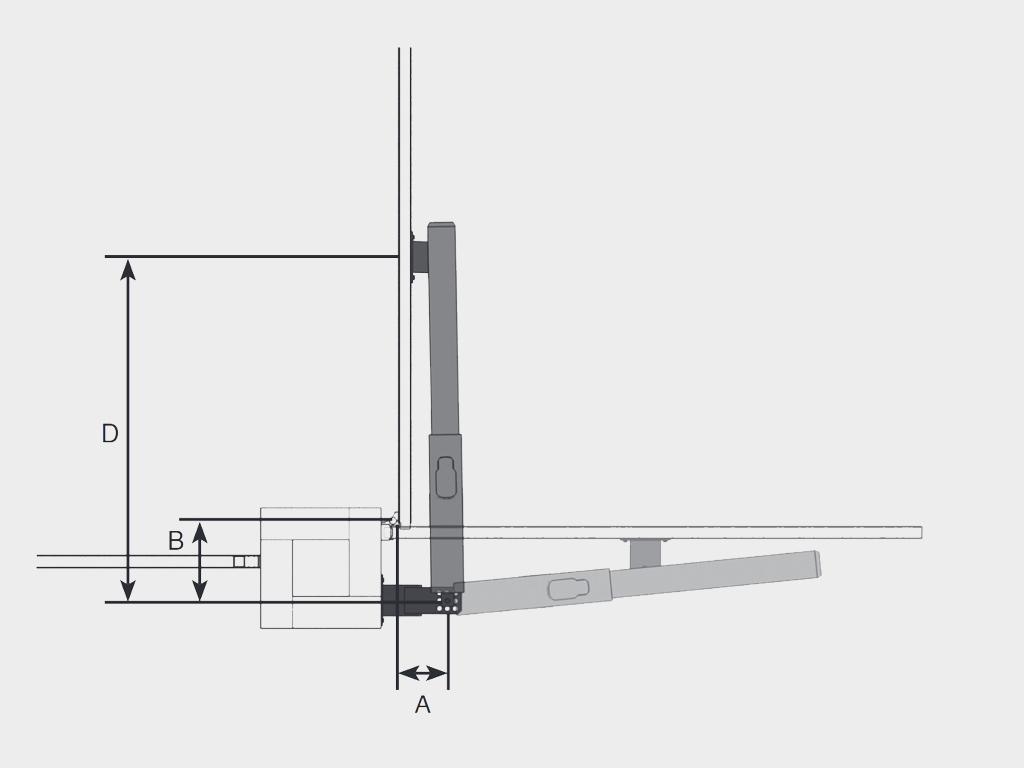

Кронштейндердин жардамы менен сыртка ачылуучу дарбазанын канаттарына орнотулат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Монтаждоо жана пайдалануу боюнча колдонмо

PDF

Автоматиканы монтаждоо, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Шайкештик декларациясы

PDF

Кызмат көрсөтүү китепчеси

PDF

Габариттик чиймe

PDF

Кепилдик милдеттенмелери печать

Кардарга жетектөөнүн иштөө жөндөмдүүлүгүнө сатып алынган күндөн тартып 3 жылдык кепилдик берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
