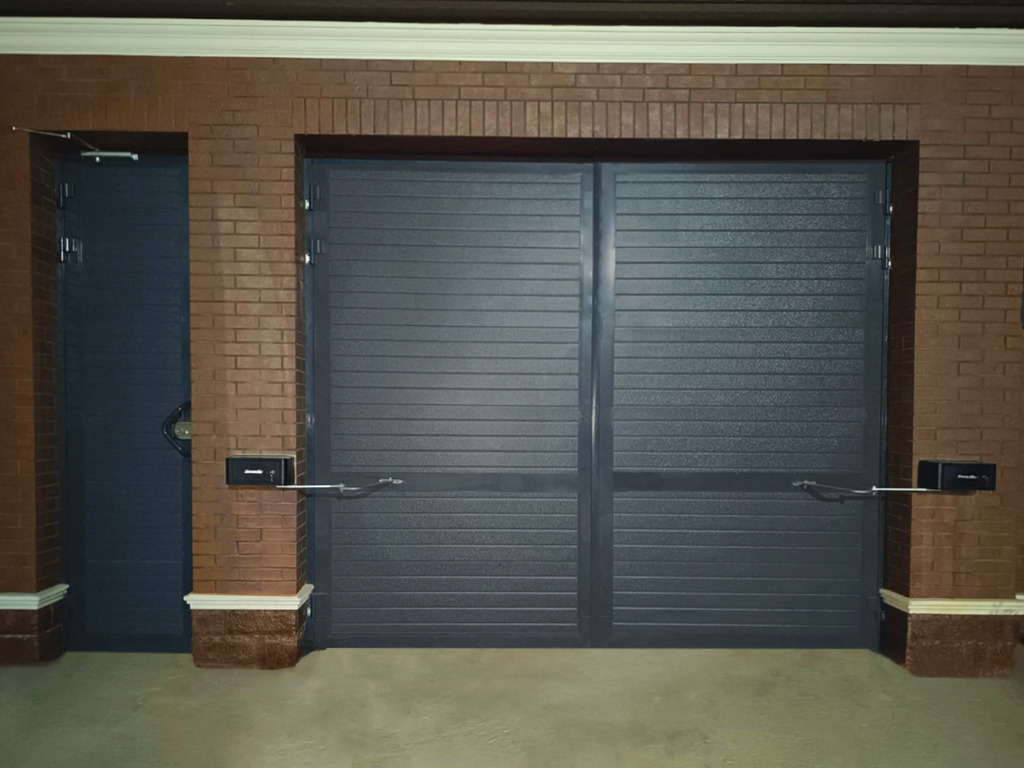

ARM-320PRO рычаг түрүндөгү электромеханикалык кыймылдаткыч тар устундарга орнотулган (устундун минималдуу туурасы — 340 мм) ачылуучу эшиктерди жана өзүнчө турган калкаларды автоматташтыруу үчүн арналган. Жогорку сапаттагы материалдар жана суукка туруктуу майлоочу зат колдонулганы кыймылдаткычтын кеңири температуралык диапазондо үзгүлтүксүз иштешин камсыздайт. Универсалдуу конструкциясы ар тараптуу болуп, эшикти сыртка же ичинге ачуу үчүн сол же оң жакка орнотууга мүмкүнчүлүк берет.

Зона применения:

Жеке турак жайлар

Ачылуучу эшиктерди ички жана тышкы тарапка ачылуусу менен автоматташтыруу.

Өндүрүш ишканалары

Төмөн интенсивдүүлүк менен иштеген өндүрүштүк жана өрттөн коргоочу ачылуучу эшиктерди автоматташтыруу. Ошондой эле төмөнкү багыттоочу менен жана ансыз өндүрүштүк бүктөлүүчү эшиктерди автоматташтыруу үчүн колдонулат.

Муниципалдык объекттер

Муниципалдык мекемелердин, балдар бакчаларынын, мектептердин жана башка жайлардын кире беришине орнотулат.

монтаж менен заказ берүү

Артыкчылыктар

Кол менен бошотуу мүмкүнчүлүгү

Электр энергиясы жок учурда эшиктерди ачып-жаап алуу үчүн механикалык ажыраткыч каралган.

Өзүн-өзү кулдай турган редуктор

Кыймылдаткыч өзүн-өзү кулдай турган редуктор менен жабдылган, ал эшиктерди акыркы абалдарда бекем бекитип, кошумча кулпуларды орнотуу зарылдыгын жокко чыгарат.

Коопсуз рычаг конструкциясы

Кыймылдаткычтын коопсуздугун максималдаштыруу максатында "қайчы" типтеги кысылып калуучу зоналары жок атайын рычаг конструкциясы иштелип чыккан.

Ичине орнотулган чек педалдары

Ичине орнотулган механикалык чек педалдары эшиктин проёмунда кошумча тосмолорду орнотуу талап кылынбашын камсыз кылат.

Кол менен бошотуу мүмкүнчүлүгү

Электр энергиясы жок учурда эшиктерди ачып-жаап алуу үчүн механикалык ажыраткыч каралган.

Өзүн-өзү кулдай турган редуктор

Коопсуз рычаг конструкциясы

Ичине орнотулган чек педалдары

Дизайн

Таблица

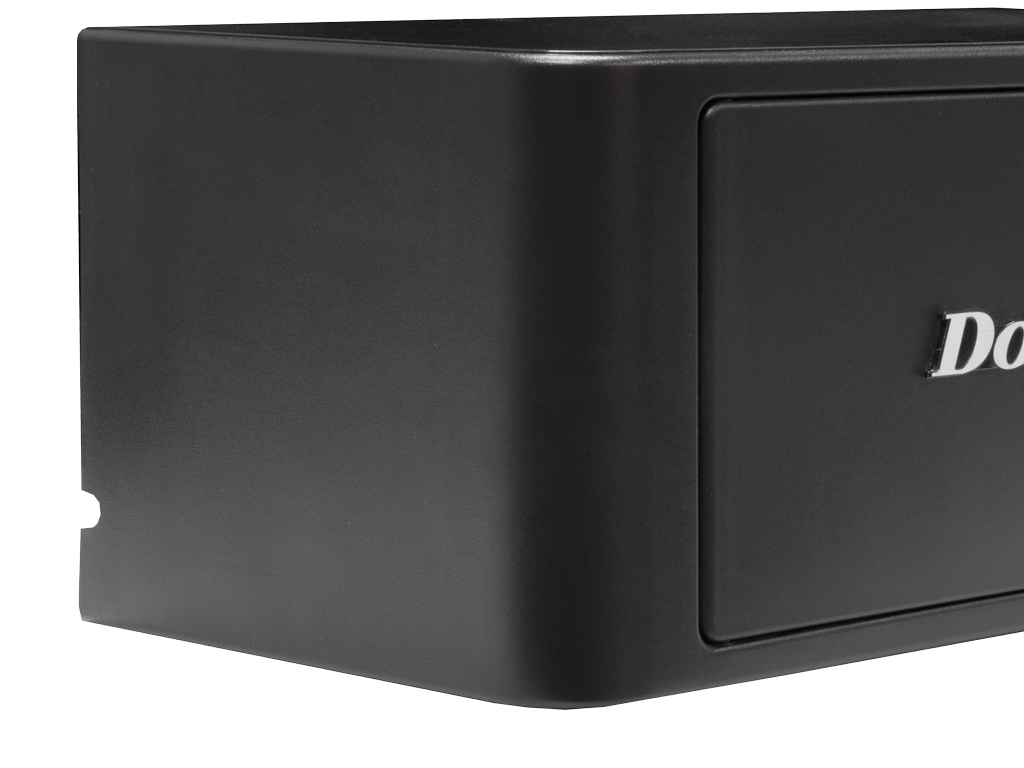

Ударга туруктуу ABS-пластик

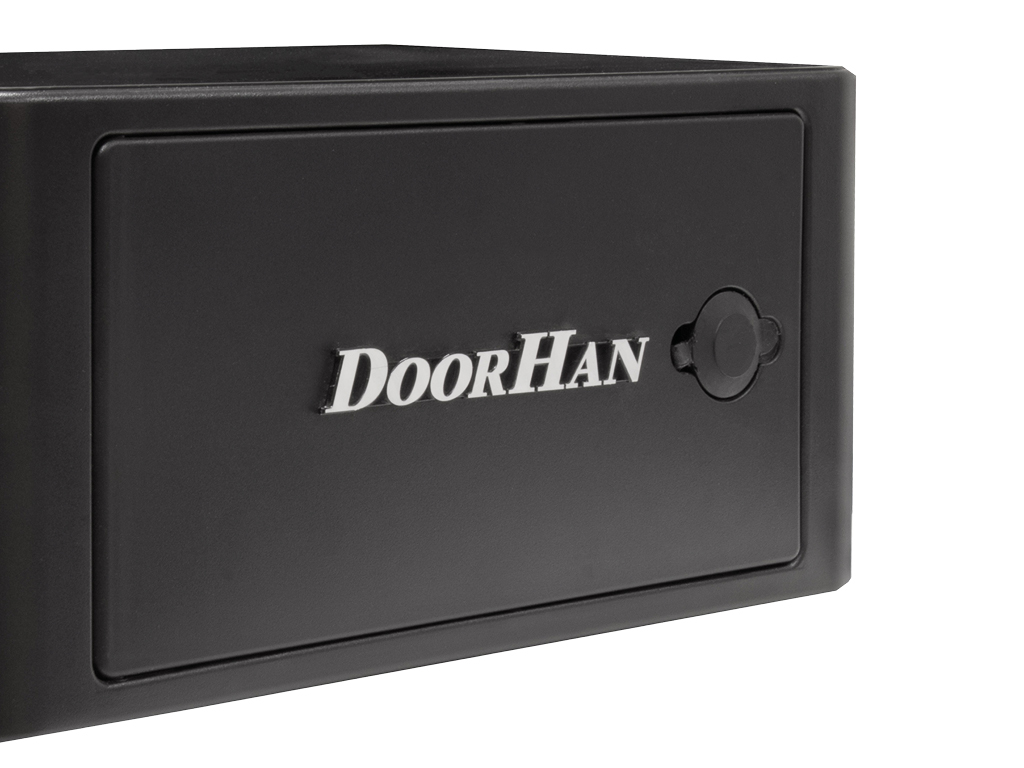

Металл логотиби

Комплектация

Базовая комплектация

Дополнительная комплектация

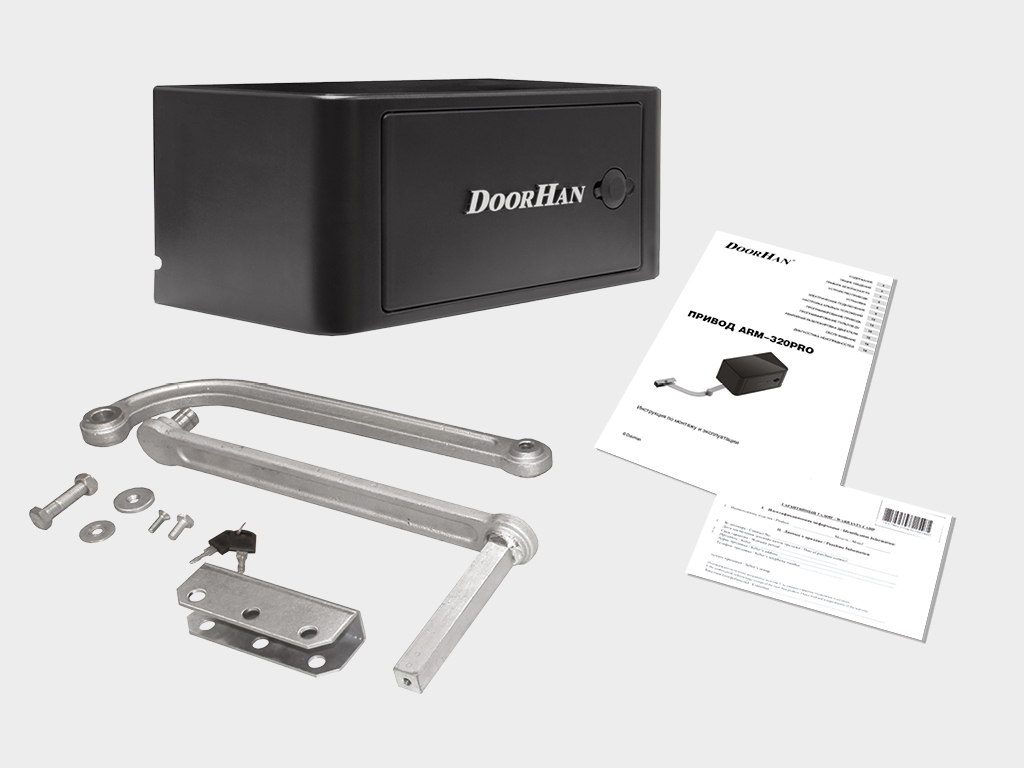

Эки электромеханикалык кыймылдаткыч, башкаруу блогу, бекитүү элементтери.

Коопсуздук фотоэлементтери PHOTOCELL-N — инфракызыл жиберүүчү жана кабыл алуучудан турат.

Сымсыз коопсуздук фотоэлементтери PHOTOCELL-PRO — асимметриялуу ачык жерлер үчүн бурулуш платасы бар, инфракызыл жиберүүчү жана кабыл алуучудан турат.

Электромеханикалык кыймылдаткычтарды сымсыз башкаруу үчүн WI-FI модулу (NO башкаруу сигналы).

Мобилдик телефон аркылуу сигнал кабыл алып, кыймылдаткычты баштоо үчүн башкаруу буйругун берүүчү GSM модулу.

Эки автоматтык түзүлүштү алыстан башкарууга арналган TRANSMITTER 2-PRO-BLACK пульту.

Төрт автоматтык түзүлүштү алыстан башкарууга арналган TRANSMITTER 4-PRO-BLACK пульту.

Төрт автоматтык түзүлүштү алыстан башкарууга арналган TRANSMITTER 4 пульту.

Эки автоматтык түзүлүштү алыстан башкарууга арналган сымсыз COMMAND-433 баскычы. Машинадагы күн көз коргоочу козырекке же дубалга бекитүүгө ылайыктуу кронштейни бар.

Башкаруу буйругун берүү үчүн SWITH кнопкасы — башкаруу блокко сигнал берет, кайтаруу механизми менен.

DoorHan киргизилген же сырткы кабыл алуучу менен жабдылган эшиктердин электромеханикалык кыймылдаткычын алыстан башкаруу үчүн KEYPAD код клавиатурасы.

Антивандалдык KEYCODE код клавиатурасы — автоматтык түзүлүштү башкаруу үчүн. Сыртта клавиатура же прокси-карталарды окуучу катары колдонулушу мүмкүн.

Кыймылдаткыч башкаруу блокко башкаруу буйругун ачкыч айлантуу аркылуу берүүчү KEYSWITCH-N ачкыч-баскычы.

DoorHan пульту аркылуу башка өндүрүшчүлөрдүн автоматизациясын башкаруу үчүн сырткы DHRE-1 радиокабылдагыч.

Кабылдагыч менен жиберүүчү ортосунда тоскоолдук болгондо сигнал күчөтүү үчүн ANTENA-433 сырткы антеннасы.

Эшиктерди жана калканы башкарууга видеочалуучу функциясы бар DOMO7 домофон комплекти. DH-LOCK-KIT накладной типтеги электромеханикалык кулпулоо комплекти.

DH-LOCK-KIT накладной типтеги электромеханикалык кулпулоо комплекти.

Эшиктердин кыймылын кабарлоо үчүн антенналуу LAMP-PRO жарык диод лампасы.

Эшиктин кыймылын үн менен кабарлоо үчүн SIRENA сиренасы.

2021-жылдан тартып өндүрүлгөн DoorHan автоматизациясынын бардык түрлөрүн алыстан башкаруу үчүн TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары. Кыймылдаткычтын радиокабылдагычында эки эс тутум оруну ээлейт. Бул пульттар менен бир эле учурда же бөлүнүп беш же он беш түзүлүштү башкарууга болот.

Техникалык мүнөздөмөлөр

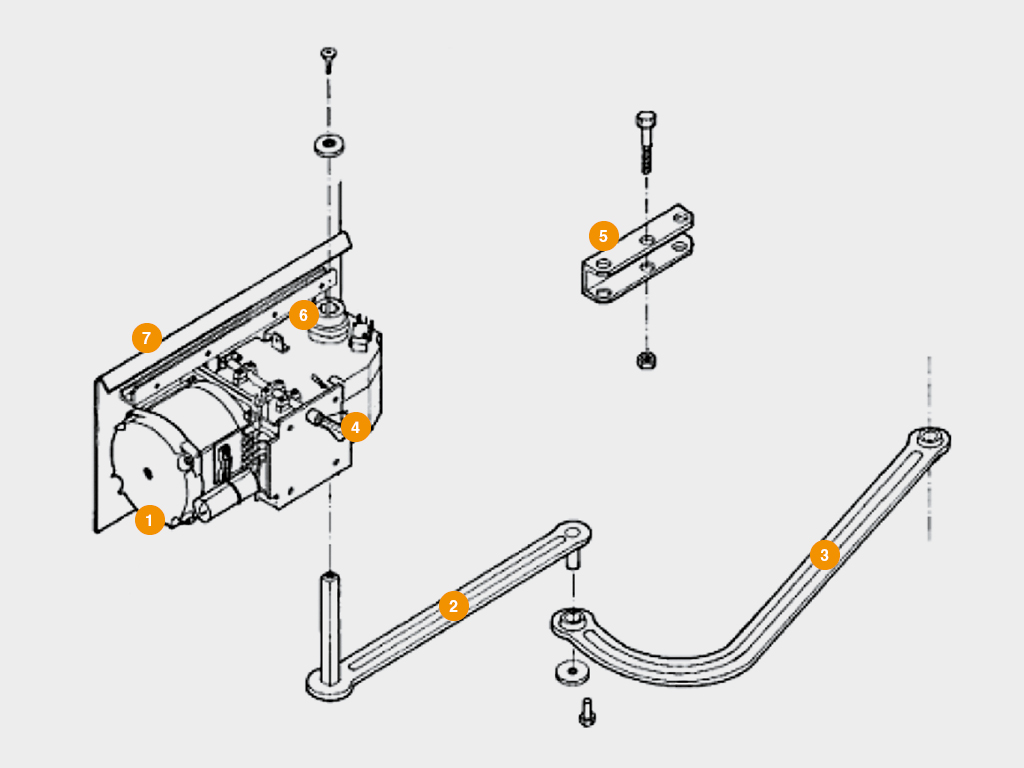

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Мотор-редуктор
Түз рычаг
Бөксөлгөн рычаг
Кол менен ажыраткыч
Рычагды бекитүү кронштейни
Чек педалдары
Кыймылдаткычты бекитүү кронштейни

Параметр	Значение	Примечание
Максимальная длина створки, м	2
Напряжение питания, В	220–240
Максимальный вес створки, кг.	400
Мощность, Вт	300
Диапазон рабочих температур, °С	-20...+55
Класс защиты IP	IP44
Интенсивность использования, %	30 %

1. Кыймылдаткычты орнотуу алдында эшиктердин жумшак жана үзгүлтүксүз иштешине ынаныңыз.

2. Кыймылдаткыч колдонулуучу жердин климаттык шарттары анын техникалык мүнөздөмөлөрүнө туура келерин текшериңиз.

3. Тез күйүүчү заттар же коркунучтуу чөйрө бар жайларга жабдууну орнотуу тыюу салынат.

4. Эшиктер кыймылдап жатканда кыймылдаткычтын жылмакай жана жылбаган бөлүктөрүнүн ортосунда буюмдардын кысылып калбашын камсыз кылыңыз.

5. Кыймылдаткычтын бузулушун алдын алуу үчүн кошумча аксессуарларды DoorHan компаниясынын гана өндүрүмдөрүн колдонуу сунушталат.

6. Электродвигатель ажыратылган абалда калтыруу тыюу салынат.

7. Түзөтүү же тейлөө зарыл болгондо кыймылдаткычты колдонууга тыюу салынат.

8. Кыймылдаткыч иштетилээрден мурун анын иштөө зонасында чет жактагы буюмдардын жоктугуна ынаныңыз.

9. Эшиктер токтоп, кыймылдаткыч өчүрүлгөн учурда гана өтүүгө жана кирүүгө уруксат берилет.

10. Балдардын кыймылдаткыч жана анын бөлүктөрүн колдонушуна жол бербеңиз.

11. Автоматташтырылган бөлүккө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Состав	Пленка, пенополистирол, кагаз куту
Длина, мм	485
Ширина, мм	250
Высота, мм	135

Кошумча сүрөттөмө печать

Электр энергиясы жок учурда эшиктерди ачып-жаап коюу үчүн механикалык ажыраткыч каралган.

Кыймылдаткычта өзүн-өзү блоктоочу редуктор бар, ал эшиктерди акыркы абалда туруктуу кармайт жана кошумча кулпуларды орнотуунун кереги жок кылат.

Кыймылдаткычтын ишинде максималдуу коопсуздукту камсыз кылуу максатында, « кайчы» типтеги кырсыктар болбошу үчүн атайын рычагдын конструкциясы иштелип чыккан.

Ичине орнотулган механикалык чекиттүү өчүргүчтөрдүн аркасында эшик ачылышында кошумча тосмолорду орнотуунун зарылдыгы жок.

Орнотуу

Способы монтажа

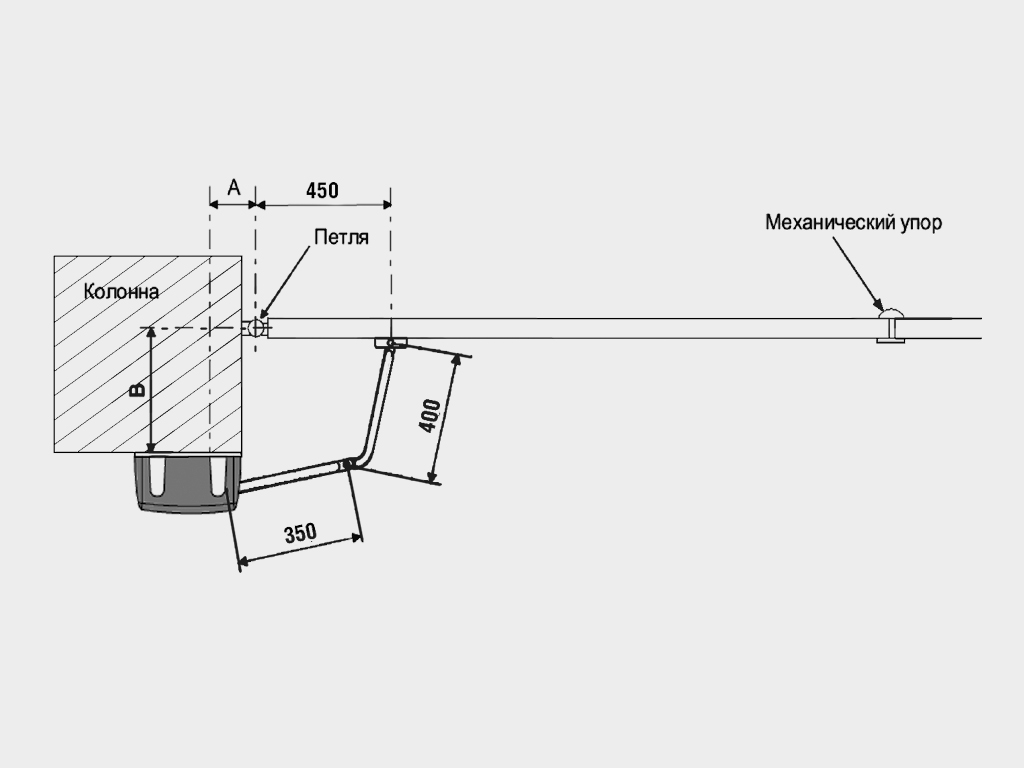

Устундардагы кронштейндерге орнотулат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу жана колдонуу боюнча нускамалар

PDF

Орнотуу, техникалык коопсуздук жана автоматиканы тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Сүйлөшүү боюнча декларация

PDF

Кызмат көрсөтүү китеби

PDF

Габариттик чертеж

PDF

Кепилдик милдеттенмелери печать

Кардардын кыймылдаткычтын иштешине 3 жылдык кепилдик берилет, сатып алуунун күнүнөн тартып. Дилерлер кепилдик мөөнөтүн өзгөртүүгө укуктуу.

Жаңы буюмдар

Стильдүү, заманбап дизайнга ээ. Кыймылдаткычтын корпусту кара түстө жасалган.

Эшиктин жабылышын ички же сырткы жагына ачууга орнотулууга мүмкүнчүлүгү бар.

Орнотуу жана жөндөө жагынан жеңил, ошондой эле жогорку IP коргоо классы менен ишенимдүүлүккө ээ.
