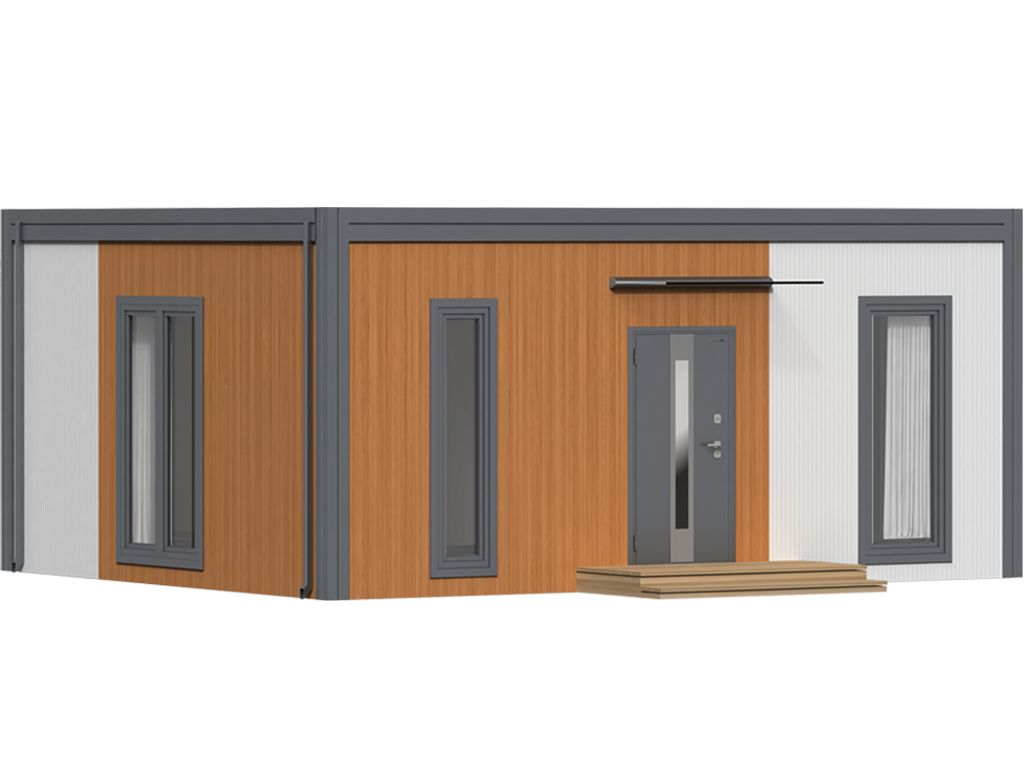

EFFECT ULTRA 44 сериясы боюнча модулдук үй комплекти — бул бир кабаттуу, жалпы аянты 44 м² болгон модель, ал жөнөкөй жана заманбап дизайнды жогорку функционалдуулук менен айкалыштырат. Үйдүн пландоо чечими уктоочу бөлмөнү, жашоо бөлмөсүн, ашкананы, ванна бөлмөсүн жана холлду камтыйт, бирок кааласаңыз, ички мейкиндикти өз алдынча уюштурууга болот. Үй бир адамдын туруктуу жашоосу үчүн же кичинекей үй-бүлө үчүн, дача катары же конокторго өзүнчө үй катары идеалдуу ылайыктуу. Мындан тышкары, бул модель узак мөөнөттүү же кыска мөөнөттүү ижарага берүү аркылуу тез кайтарымдуу бизнес ачууга мүмкүндүк берет.

Зона применения:

Жеке турак-жай курулушу

Домокомплекттер ар кандай климаттык зонада жыл бою жашоо үчүн ылайыкталган

Коммерциялык мүлк

Колдонуу мүмкүнчүлүктөрүнө төмөнкүлөр кирет: мейманканалар, туристтик комплекстер, тоо лыжа курорттору, административдик имараттар жана туристтик сектордогу башка объекттер

Рекреациялык объекттерди уюштуруу

Глэмпингдер, санаторийлер, туристтик жана балык уулоо базалары

Дем алуу үйлөрүн куруу

Конструкциянын өзгөчөлүктөрү домокомплекттерди ар кандай климаттык шарттарда колдонууга мүмкүндүк берет: жээгиндеги аймактарда, жогорку нымдуулуктагы жерлерде, тоолуу райондордо

Парк аймактарында жана жаратылыш коругуларында орнотуу

Капиталдык эмес курулуш ыкмасын колдонуу жана экологиялык таза материалдарды пайдалануу домокомплекттерди айлана-чөйрөнүн коопсуздугуна өзгөчө талаптары бар жерлерде орнотууга мүмкүнчүлүк берет

монтаж менен заказ берүү

Артыкчылыктар

Россия Федерациясынын жана КМШнын каалаган аймагында курууга ылайыктуу

Энергияны үнөмдөөчү материалдарды колдонуу (PIR-изоляциясы бар сэндвич-панелдер, калыңдыгы 100, 120, 150 мм), комплекттүү элементтерди коррозияга каршы иштетүү жана жогорку сейсмоустойчивостунун көрсөткүчтөрү EFFECT үйлөрүн кеңири температуралык диапазондо курууга жана эксплуатациялоого мүмкүндүк берет.

Эркин пландоо

Бөлмөлөр арасына салынуучу жүктү көтөрүүчү дубалдардын жоктугу ички мейкиндикти ээси үчүн ыңгайлуу түрдө толук пландоого жол берет.

Коопсуздук

Курулушта фрагменттүү жана аз өрткө чыдамдуу материалдар гана колдонулат: металл жана PIR-утуткучтар. Колдонулган сэндвич-панелдердин өрттөлүү классы — Г-1 (жалындын таралышын болтурбайт, күйбөйт), өрткө туруктуулук чеги — EI45 чейин. Мындан тышкары, PIR зыяндуу компоненттерди камтыбайт жана жыты жок.

Жогорку ылдамдыкта монтаждоо

Комплекттерди жогорку тактыкта жасоо жана монтаждоо тешиктерин өндүрүштө даярдоо монтаждоо процессин бир топ жеңилдетет жана ылдамдата алат. Жылытуу контурун куруунун жалпы мөөнөтү болгону сегиз календардык күндү түзөт.

Энергияны үнөмдөөчү мүнөздөмө

Сэндвич-панелдерде изоляция катары полиизоцианурат (PIR) колдонулат — модификацияланган полиуретан, энергия үнөмдөгөн мүнөздөмөлөрү жакшыртылган, бул жогорку көбүк тыгыздыгы жана төмөн жылуулук өткөрүмдүүлүк коэффициенти менен камсыздалат.

Туруктуулук

Изоляция жана сэндвич-панелдердин сырткы жабуучу катмарлары ар кандай климаттык шарттарга туруктуу, бузулууга, көгөрүүгө жана шишүүгө дуушар болбойт. Мындан тышкары, PIR-утуткуч нымга чыдамдуу жана ным соруп албай турган материал.

Узак мөөнөттүү кызмат мөөнөтү

Курулуштун бекемдик мүнөздөмөлөрү боюнча модулдук объекттер кирпич же таштан курулган имараттардан дээрлик кем калбайт. Домокомплекттин кызмат мөөнөтү — 50 жылдан баштап.

Комплексдүү ыкма

Биз сизге үйдү курууда гана эмес, аны сатып алуу, жер тилкесин тандоо жана башка маанилүү тапшырмаларды аткарууда да жардам беребиз.

Россия Федерациясынын жана КМШнын каалаган аймагында курууга ылайыктуу

Эркин пландоо

Коопсуздук

Жогорку ылдамдыкта монтаждоо

Энергияны үнөмдөөчү мүнөздөмө

Туруктуулук

Узак мөөнөттүү кызмат мөөнөтү

Комплексдүү ыкма

Дизайн

ДИЗАЙНЫ КЫРТЫЛАР ПАНЕЛДЕРИ

Бети түрү

Панелдердин түрү

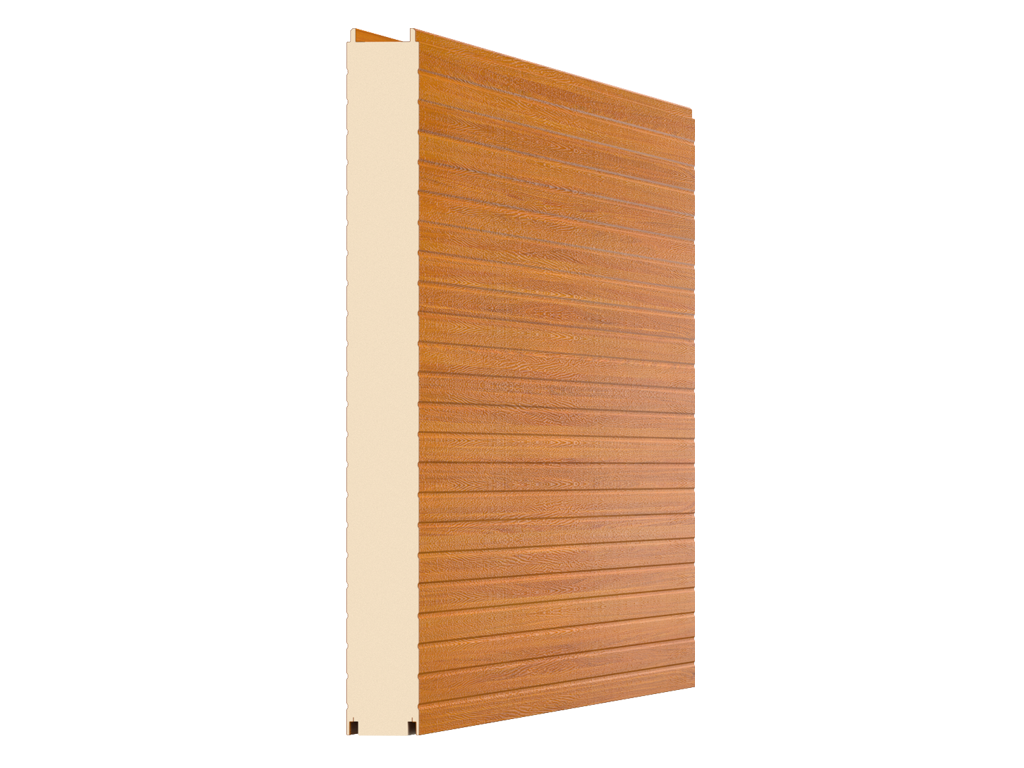

Кыртыл панель, түсү «алтын дуб» / RAL 9003 / дизайн «трапеция» (50/11)

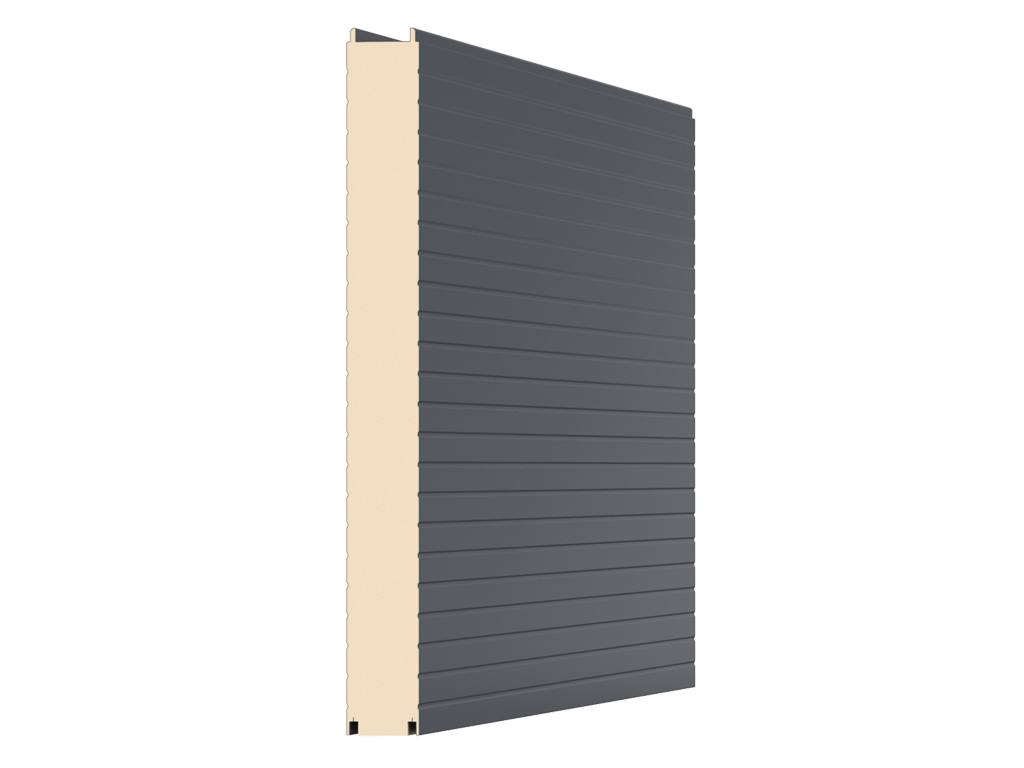

Цоколь панель, түсү RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)

Агач имитациясы (сырткы жана ички беттери)

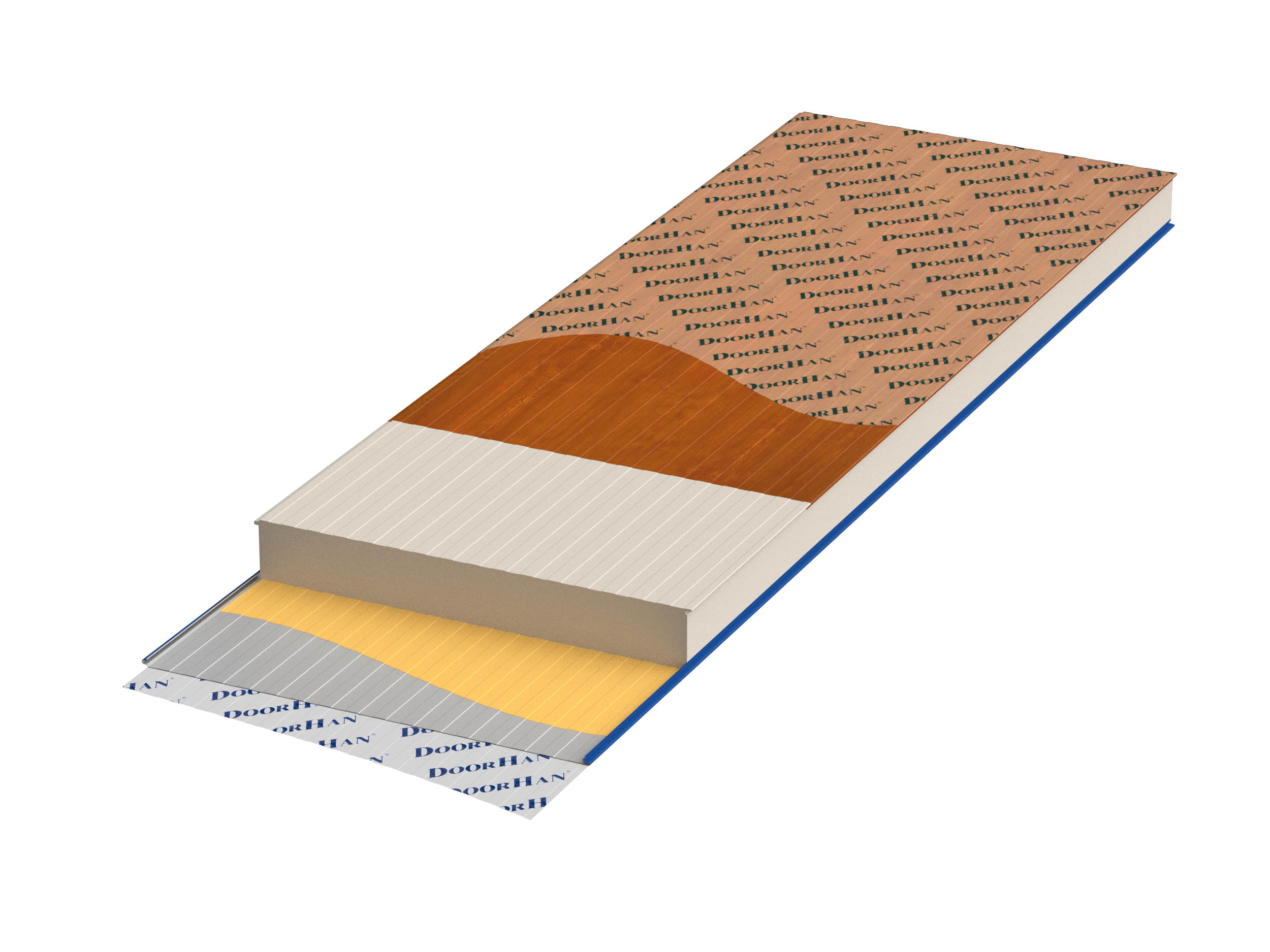

Үч катмарлуу PIR толтурулган дубал сэндвич-панели

Комплектация

Базовая комплектация

Дополнительная комплектация

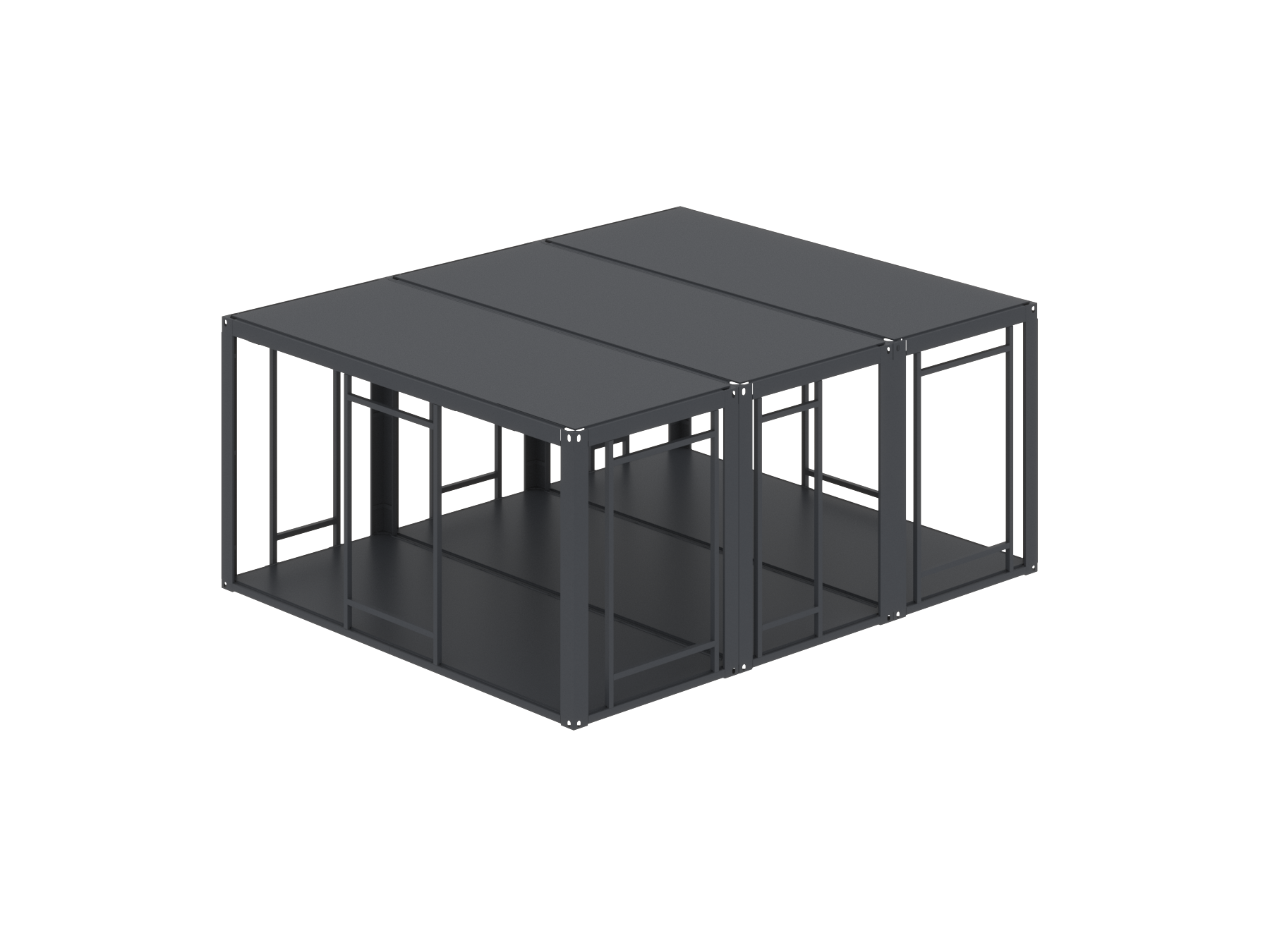

Домокомплекттин металл конструкциялары.

Домокомплекттин тосмо конструкциялары.

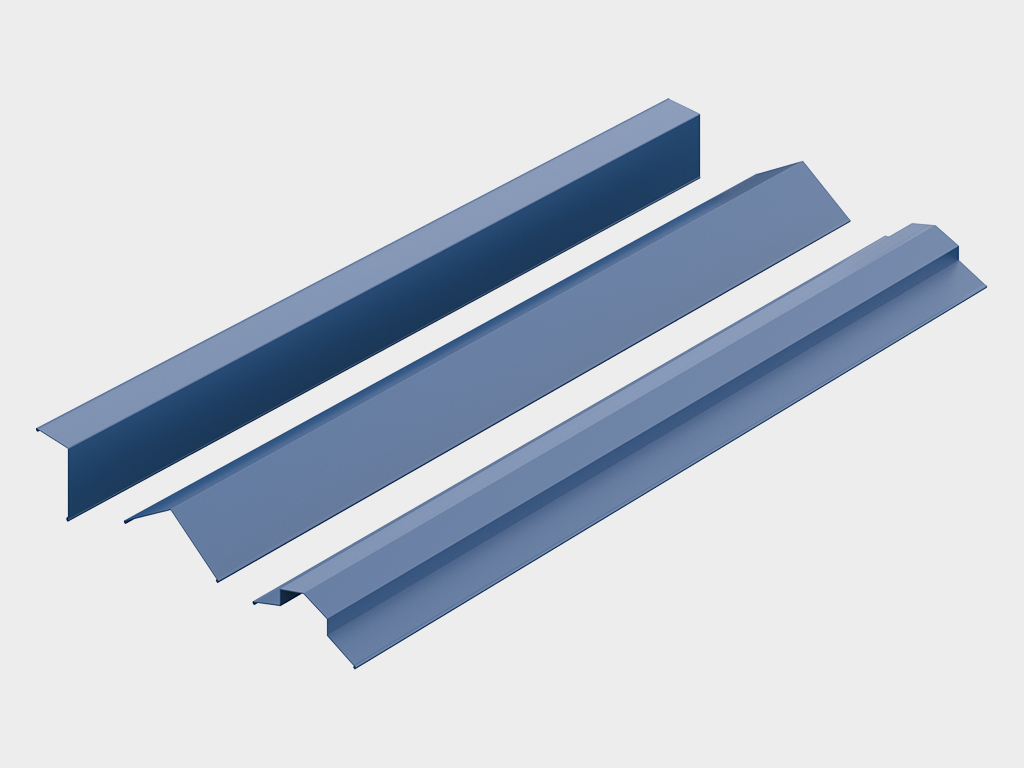

Фасондук элементтердин топтому.

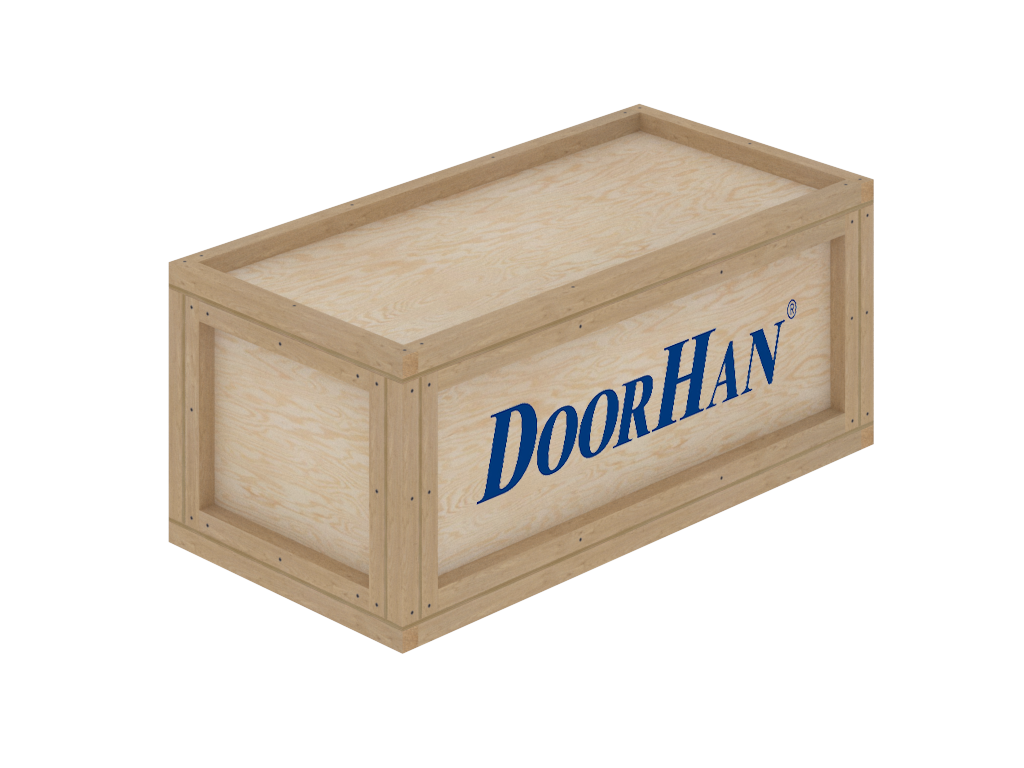

Монтаждоо үчүн комплект.

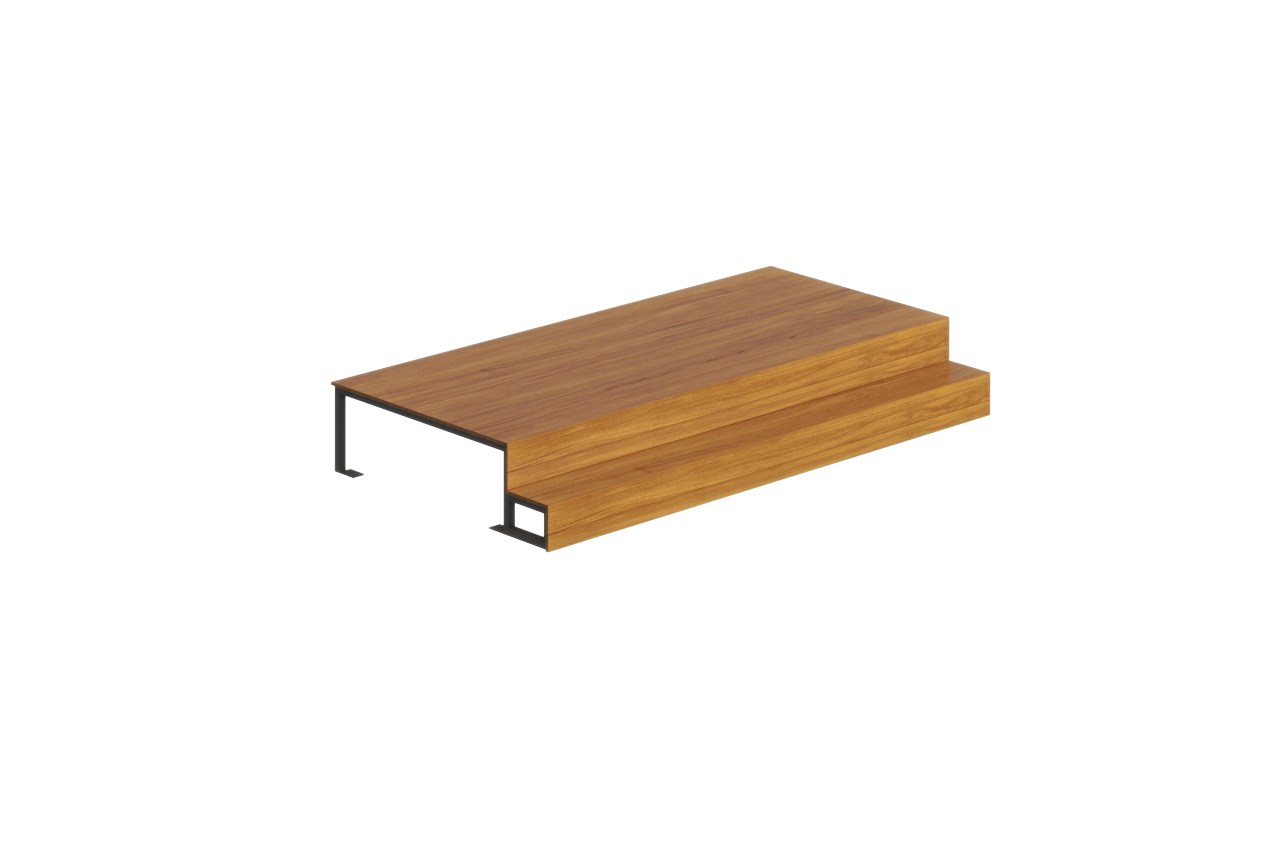

Крыльцо, бийиктиги 440 мм.

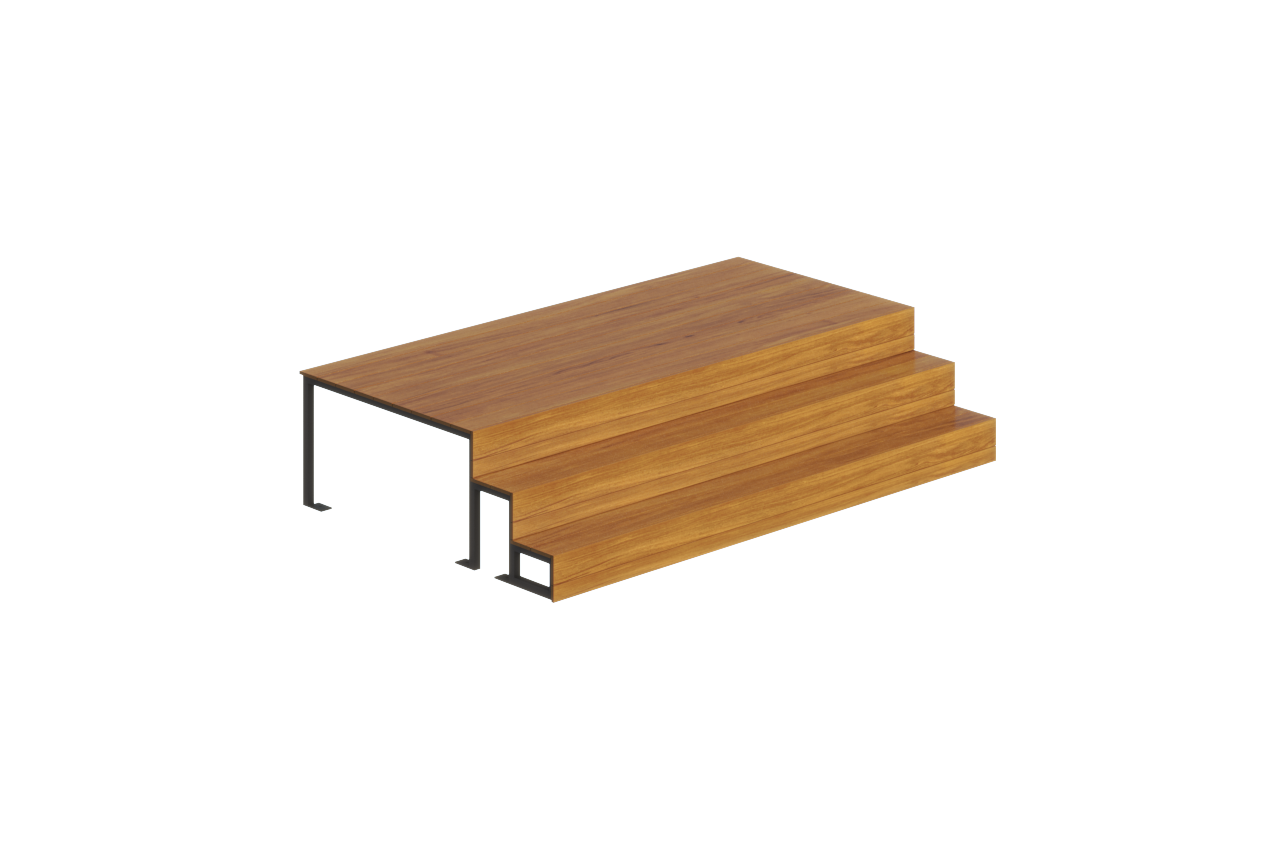

Крыльцо, бийиктиги 660 мм.

Техникалык мүнөздөмөлөр

Таблица размеров

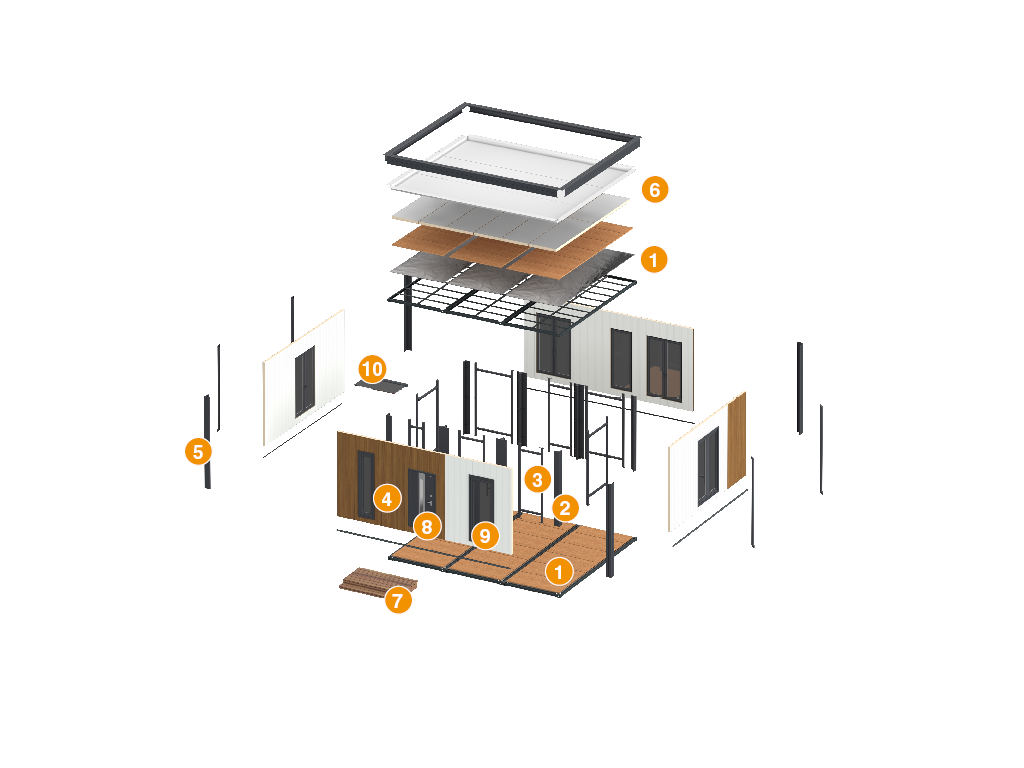

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Длина, мм

7 325

Ширина, мм

6 055

Площадь, м²

Количество этажей, шт.

Универсалдык рамка
Бурчтук стойка
Ортостойка
Коргогон конструкциялар (панелдер)
Формалык элементтер комплекти
Чатыр (PIR плиталары, PVC мембрана — көзөмөлдөмө боюнча)
Террасса / Крыльцо (көзөмөлдөмө боюнча)
Эшик (көзөмөлдөмө боюнча)
Терезе (көзөмөлдөмө боюнча)
Козырёк (көзөмөлдөмө боюнча)

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	280	4-снег району
Ветровая нагрузка, кг/м²	73	6-шамал району
Сейсмическая нагрузка, баллы	8
Диапазон рабочих температур, °С	-40…+45
Класс сооружения	КС-2
Степень огнестойкости здания	4
Класс конструктивной пожарной опасности	С1

1. EFFECT ULTRA домокомплектин эксплуатациясына тек гана бул колдонмону үйрөнгөн адамдар уруксат алат.

2. Домокомплекттин конструкциялары жана элементтерине жабдууларды, инженердик системаларды, мебельдерди жана башка түзмөктөрдү иштеп чыгуу документациясында же эксплуатациялоо нускамасында көрсөтүлбөгөн жерлерге бекитүүгө тыюу салынат.

3.Домокомплекттин түйүндөрүнө өз алдынча өзгөртүүлөрдү киргизүү жана кошумча жабдууларды орнотуу тыюу салынат.

4. Домокомплекттин боёк менен капталган болот конструкцияларын иштетүүгө (тешүү, кесүү ж.б.) тыюу салынат, бул лакокрасочтук каптоону бузушу мүмкүн. Домокомплекттин эксплуатациялоо шарттары ГОСТ 22853-86ге ылайык болушу керек. Эксплуатациядагы аба температурасынын иштөө маанилери ГОСТ 22853-86ге ылайык: -40°Стен +45°Ске чейин.

5. Үйдү вентиляциясыз эксплуатациялоого тыюу салынат.

6. Эксплуатация учурунда профилактикалык текшерүүлөрдү, техникалык тейлөөнү жана оңдоону жүргүзүү керек, эксплуатациялоо нускамасына ылайык. Транспортировка учурунда, жүк түшүрүү-жүктөө же курулуш-монтаж иштеринде жабдуунун лакокрасочтук каптоосу бузулса, аны негизги каптоо материалына окшош ремонттук материалдарды колдонуу менен оңдоп түздөөгө уруксат берилет.

7. Домокомплектке өз алдынча жасалган жылытуучу жана электрдик жылытуу жабдууларын орнотууга тыюу салынат.

8. Жарык берүү же башка максаттар үчүн ачык отту колдонууга тыюу салынат. Электропроводканы домокомплектте квалификациялуу электрик гана орнотушу керек.

9. Домокомплект эксплуатация учурунда өрт өчүрүү каражаттары менен жабдылышы керек.

10. Ачык от булагын домокомплекттин жакынына жайгаштырууга тыюу салынат.

Упаковка в картон	Характеристики упаковки
Описание	Картон барактар полдун акыркы жабылышына коргоо үчүн жайгаштырылат; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактар тыгыз дубал сэндвич-панелдеринин ортосуна коюлуп, алардын бет каптоосунун бузулушун алдын алат

Упаковка в картон

Характеристики упаковки

Описание

Картон барактар полдун акыркы жабылышына коргоо үчүн жайгаштырылат; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактар тыгыз дубал сэндвич-панелдеринин ортосуна коюлуп, алардын бет каптоосунун бузулушун алдын алат

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Блок-контейнердин жана транспорттук пакеттин комплектациясын коргоочу жабылыш

Упаковка в дерево	Характеристики упаковки
Описание	Стандарттык транспорттук контейнерге жайгаштырылган блок-контейнерлердин комплектациясы

Упаковка в коробку	Характеристики упаковки
Описание	Блок-контейнердин болот конструкцияларынын бетин лак-бояо жабууну бузулуудан сактоо максатында коргоочу желим тасма менен жабуу

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Модулдук имараттардын кошумча металл конструкцияларын (кошумча шифер, эшиктер, навес, тепкичтер жана башка элементтер) ташуу үчүн жыгач каркас

Упаковка на палету	Характеристики упаковки
Описание	Модулдук имараттардын кошумча металл конструкцияларын (кошумча чатыр, крыльцо, козырёк, тепкичтер жана башка элементтер) ташуу үчүн жыгач каркас

Орнотуу

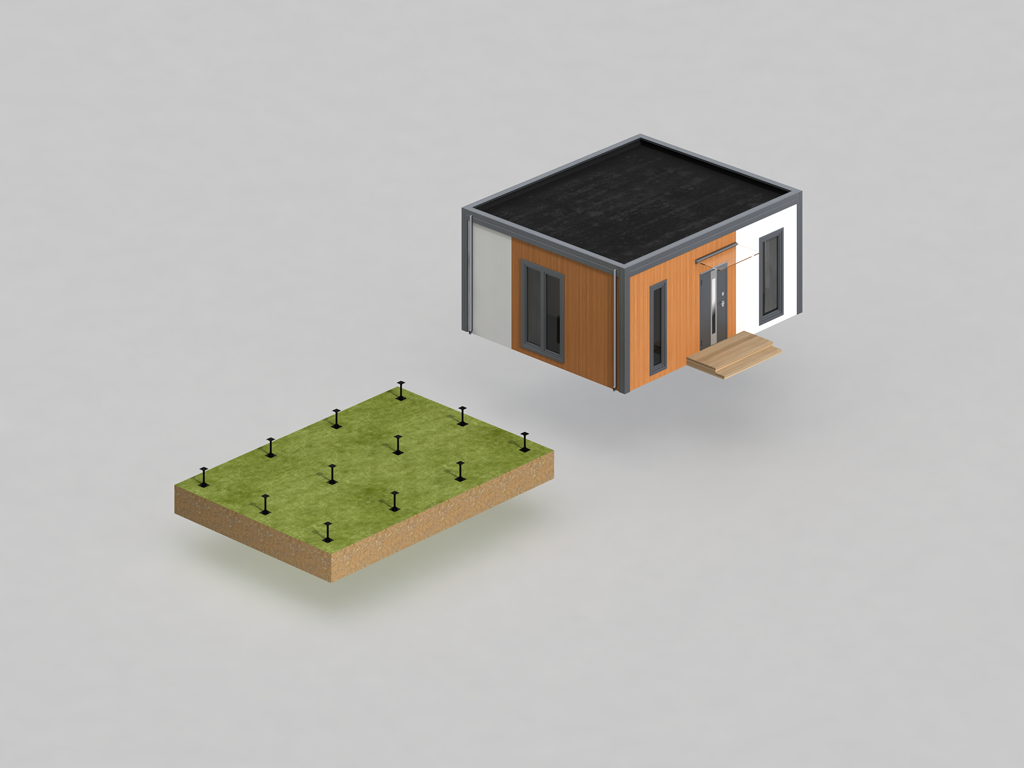

Подготовка строительного объекта

Блок-контейнерди же модулдук имаратты орнотуу үчүн курулуш аянтын даярдоо этапында төмөнкүлөрдү аткаруу зарыл:
Блок-контейнердин же модулдук имараттын планировкалык чечимин жана таяныч чекиттеринин схемасын алуу.
Курулуш аянтында фундамент орнотула турган жердеги жашыруун коммуникациялар менен байланышкан маселелерди талдоо.
Блок-контейнерди же модулдук имаратты орнотуу үчүн оптималдуу фундаментти тандап алуу.
Фундаментти кабыл алуу, блок-контейнерлердин таяныч чекиттерин бирдиктүү горизонталдык деңгээлде жана схемага ылайык өлчөмдөрүн көзөмөлдөө. Модулдук имараттын монтажынын эффективдүүлүгү жана сапаты фундаменттин туура курулушуна жараша болот.
Орнотуу бетти (фундамент) блок-контейнерлердин же модулдук имараттын негизги таяныч чекиттеринин бирдиктүү горизонталдык деңгээлине жооп бериши керек; ошондой эле блок-контейнерлердин же модулдук имараттын конструкциясынан келип түшө турган жүктөрдү, анын ичинде жабдуулардан, персоналдан, кардан жана башка мүмкүн болгон жүктөрдөн келип чыккан эксплуатациялык жүктөрдү көтөрө алышы шарт.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

EFFECT домокомплекттерин чогултуунун нускамасы

PDF

EFFECT домокомплекттерин эксплуатациялоо нускамасы

PDF

EFFECT ULTRA 44 техникалык паспорту

PDF

Санитардык-эпидемиологиялык экспертиза

PDF

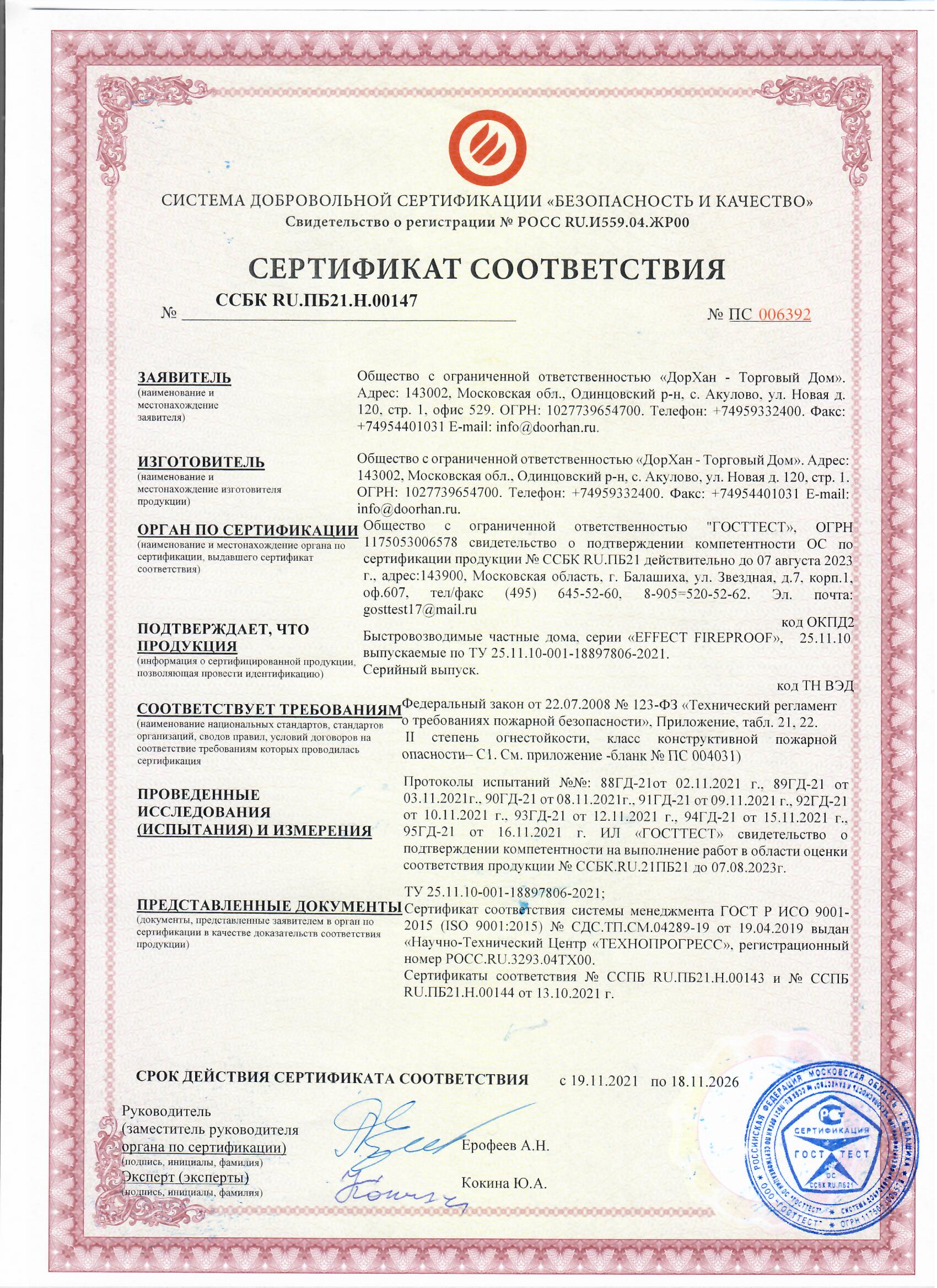

Өрт коопсуздугунун талаптарына ылайыктуулук сертификаты

PDF

DWG

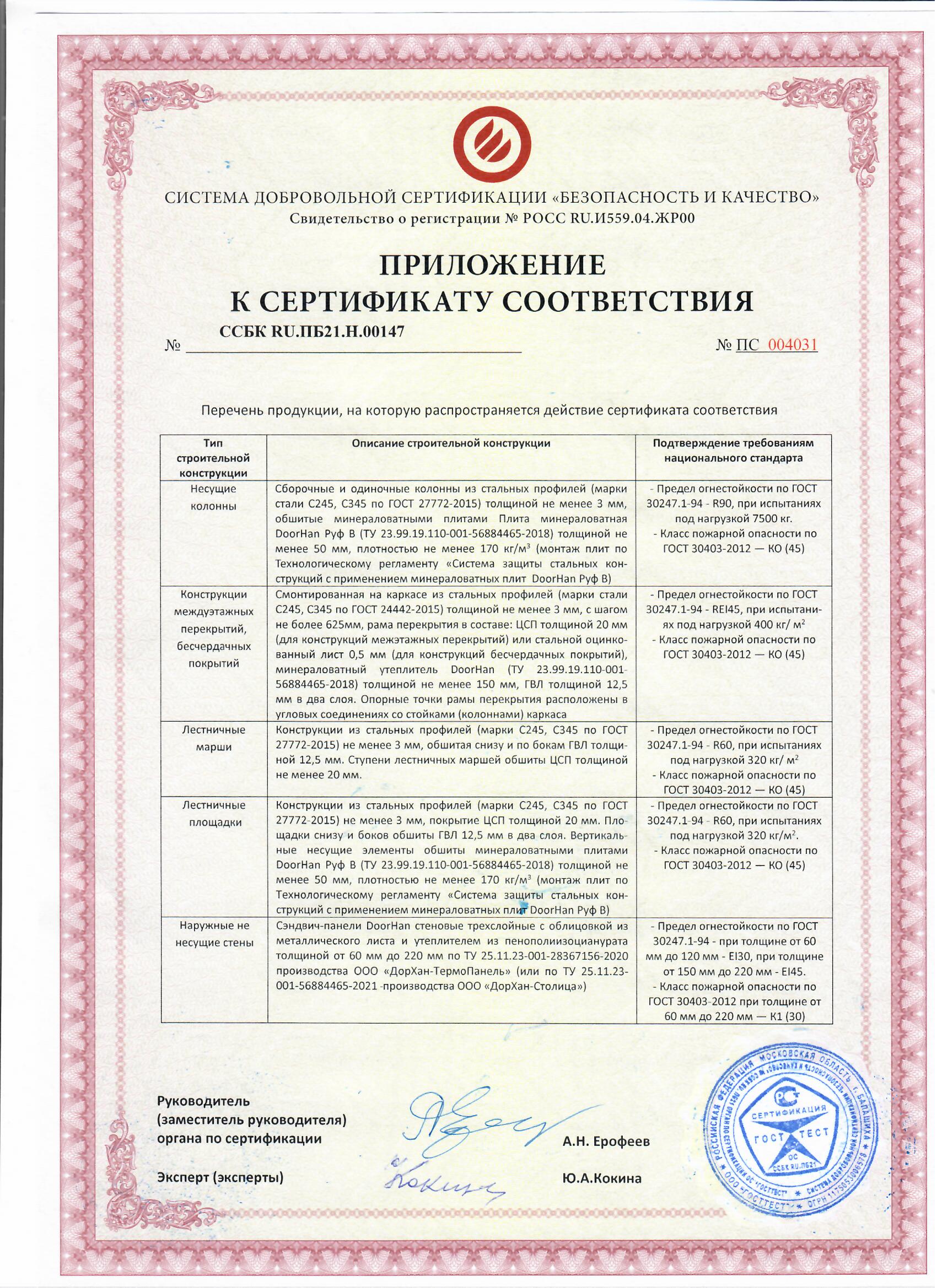

Өрт коопсуздугунун талаптарына ылайыктуулук сертификатына тиркеме

PDF

DWG

440 мм бийиктиктеги чарбалык баскычынын монтаж схемасы

PDF

660 мм бийиктиктеги чарбалык баскычынын монтаж схемасы

PDF

Кепилдик милдеттенмелери печать

Кепилдик мөөнөт универсалдык тапшыруу документтери кол коюлган күндөн эсептелип, 5 жылды түзөт, эгерде керектөөчү домокомплектти пайдалануу, ташуу, сактоо жана монтаждоо эрежелерин так сактаган болсо. Кепилдик мөөнөт ичинде даттанууларды келтирүүгө мүмкүн, эгерде керектөөчү имаратты колдонуу боюнча колдонмо талаптарын сактап, төмөндөгү маалыматтарды камтыган даттануу актысын түзсө: • имарат эксплуатациялана турган уюмдун аты жана почта дареги; • имаратты өндүрүүчү заводдон алган датасы; • зыяндын мүнөзү жана анын келип чыккан шарттары; • кызыкдар тараптын өкүлү катышкан комиссиянын жыйынтыгы. EFFECT домокомплект конструкциясына жеткирүүчү менен макулдашылбаган өзгөртүүлөрдү киргизген учурда, жеткирүүчүнүн кепилдиги күчүндө болбойт.
