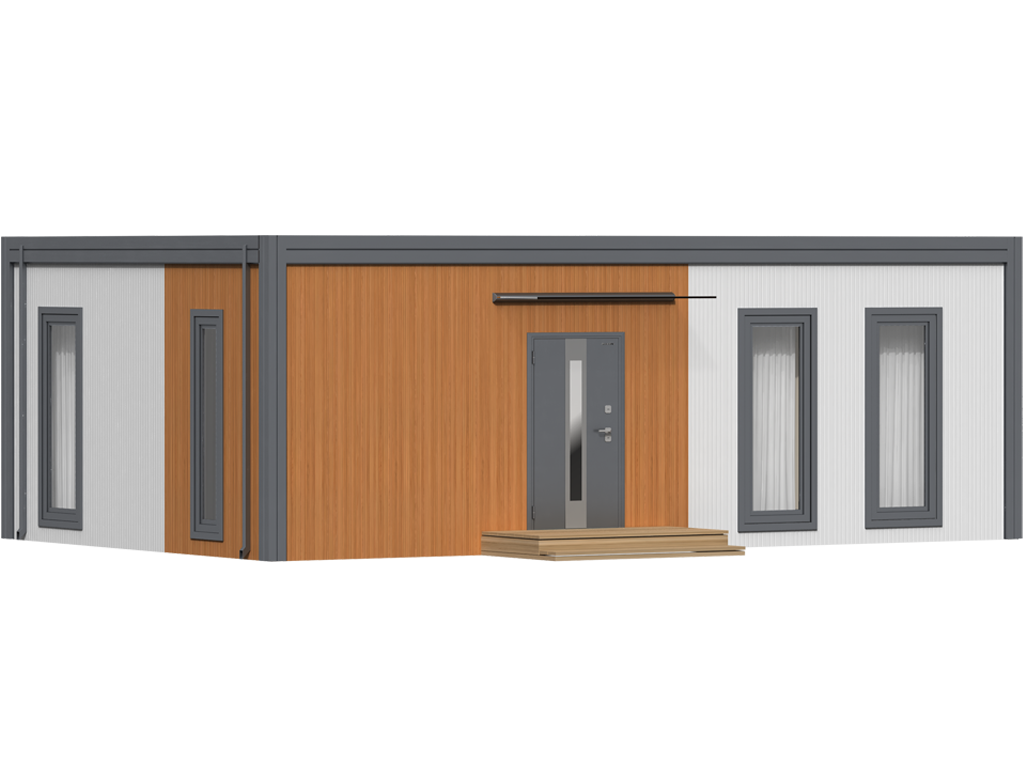

EFFECT ULTRA 59 сериясындагы үй комплекту — бул заманбап, ыңгайлуу, кең, жана баасы жеткиликтүү турак жайдын мыкты варианты. Ички мейкиндигин пландаштыруу чоң ашкана-конок бөлмөсүн, эки жатакананы, жетишерлик кенен санитардык түйүндү жана холлду жайгаштырууну карайт. Үйдүн сырткы жагында таза абада эс алуу үчүн чоң ачык терраса курууга болот. Жалпы аянты болжол менен 59 м² болгон бир кабаттуу үй кичине жер тилкесинде да жарашыктуу көрүнөт. Ал кичи үй-бүлө үчүн жашоого же коноктор үчүн ыңгайлуу үйчүк катары эң ылайыктуу.

Зона применения:

Жеке турак үй куруу

Үй комплекттери каалаган климаттык зонада жыл бою жашоого ылайыктуу

Коммерциялык кыймылсыз мүлк

Колдонуу мүмкүнчүлүктөрүнүн айрымдары: мейманканалар, туристтик комплекстер, тоо-лыжа курорттору, административдик имараттар жана туристтик сектордун башка объекттери

Эс алуу объекттерин уюштуруу

Глэмпингдер, санаторийлер, туристтик жана балык уулоо базалары

Эс алуу үйлөрүн куруу

Конструкциясынын өзгөчөлүктөрү үй комплекттерин ар кандай климаттык шарттарда колдонууга мүмкүндүк берет: жээк аймактарында, нымдуулугу жогору аймактарда, тоо кырларында

Парк аймактарында жана коруктарда орнотуу

Капиталдык эмес курулуш жүргүзүү мүмкүнчүлүгү жана экологиялык таза материалдарды колдонуу айлана-чөйрөнүн коопсуздугуна жогорку талап коюлган жерлерде үй комплекттерин орнотууга шарт түзөт

монтаж менен заказ берүү

Артыкчылыктар

Курулуш РФ жана КМШнын каалаган аймагында

Энергоэффективдүү материалдарды колдонуу (PIR-изоляциясы бар сэндвич-панелдер – калыңдыгы 100, 120, 150 мм), комплекттөөлөрдүн антикоррозиялык иштетилиши жана жогорку сейсмотуруктуулук көрсөткүчтөрү EFFECT үйлөрүн ар кандай температуралык диапазондо курууга жана пайдаланууга мүмкүнчүлүк берет.

Эркин пландоо

Ички бөлмөлөрдө көтөрүүчү дубалдардын жоктугу үйдүн ички мейкиндигин ээсине ыңгайлуу түрдө толук кайра пландаштырууга шарт түзөт.

Коопсуздук

Курулушта өрт коопсуздугу жогору болгон гана материалдар колдонулат: металл жана PIR-ылуулукту сактоочулар. Колдонулган сэндвич-панелдердин күйүү классы — Г-1 (отту жайылтпайт, күйбөйт), өрт туруктуулук чеги — EI45 чейин. Мындан тышкары, PIR курамында зыяндуу компоненттер жок жана жыты жок.

Жогорку ылдамдыктагы монтаж

Комплекттөөлөрдүн өндүрүштө жогорку тактыкта даярдалышы жана монтаждык тешиктердин алдын ала жасалышы монтаж процессин кыйла жөнөкөйлөтөт жана тездетет. Имараттын жылуулук контурун орнотуу мөөнөтү болгону сегиз календардык күндү түзөт.

Энергоэффективдүүлүк

Сэндвич-панелдердеги жылуулукту сактоочу материал катары пенополиизоцианурат (PIR) — жогорку тыгыздыктагы жана жылуулук өткөрүмдүүлүк коэффициенти төмөн болгон, энергияны үнөмдөө мүнөздөмөлөрү жакшыртылган модификацияланган пенополиуретан колдонулат.

Туруктуулук

Жылуулукту сактоочу материал жана панелдердин каптоо катмары ар кандай климаттык таасирлерге туруктуу, бузулбайт, көгөрбөйт жана чирибейт. Ошондой эле, PIR-ылуулукту сактоочу материал ным өткөрбөйт жана ным жутпайт.

Узак мөөнөттүү кызмат мөөнөтү

Бекемдик мүнөздөмөлөрү боюнча модулдук имараттар кирпич же таш конструкцияларына дээрлик тең. Домокомплекттин кызмат мөөнөтү 50 жылдан кем эмес.

Комплекстүү ыкма

Биз сизге үй курууда гана эмес, аны сатып алууда, жер тилкесин тандоодо жана башка маанилүү маселелерде да жардам беребиз.

Курулуш РФ жана КМШнын каалаган аймагында

Эркин пландоо

Коопсуздук

Жогорку ылдамдыктагы монтаж

Энергоэффективдүүлүк

Туруктуулук

Узак мөөнөттүү кызмат мөөнөтү

Комплекстүү ыкма

Дизайн

ДУБАЛ ПАНЕЛДЕРИНИН ДИЗАЙНЫ

Беттин түрү

Панелдердин түрү

Дубал панели, түсү «алтын дарак» / RAL 9003 / дизайны «трапеция» (50/11)

Цоколь панели, түсү RAL 7016 / RAL 9003 / дизайны «трапеция» (50/11)

Агач өңү (сырткы жана ички беттери)

Үч катмарлуу дубал сэндвич-панели PIR толтуруучусу менен

Комплектация

Базовая комплектация

Дополнительная комплектация

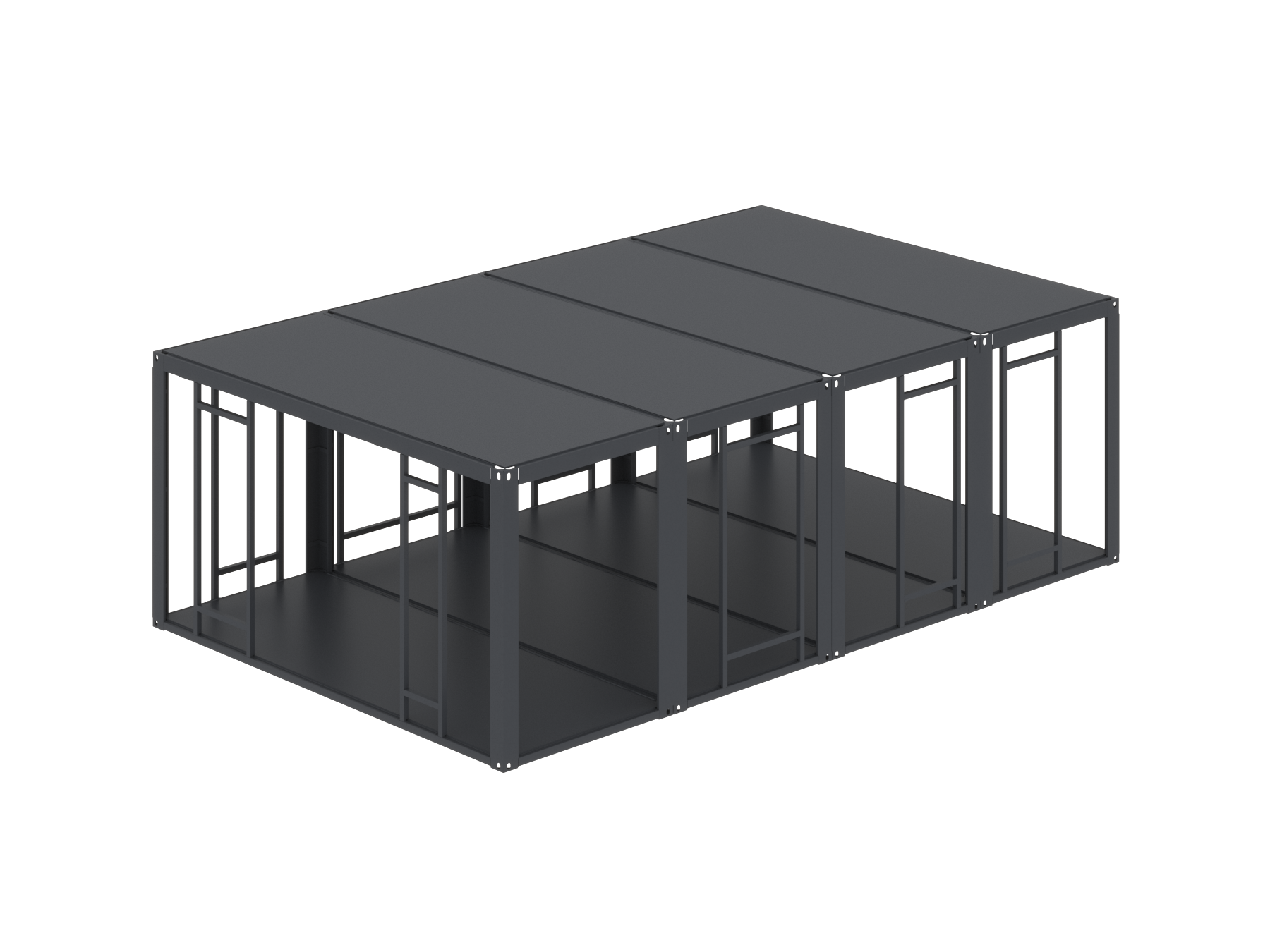

Домокомплекттин металл конструкциялары.

Домокомплекттин тосмо конструкциялары.

Фасондук элементтердин комплекти.

Монтаж үчүн комплектация.

Коңгуроо тешиги, бийиктиги 440 мм.

Коңгуроо тешиги, бийиктиги 660 мм.

Техникалык мүнөздөмөлөр

Таблица размеров

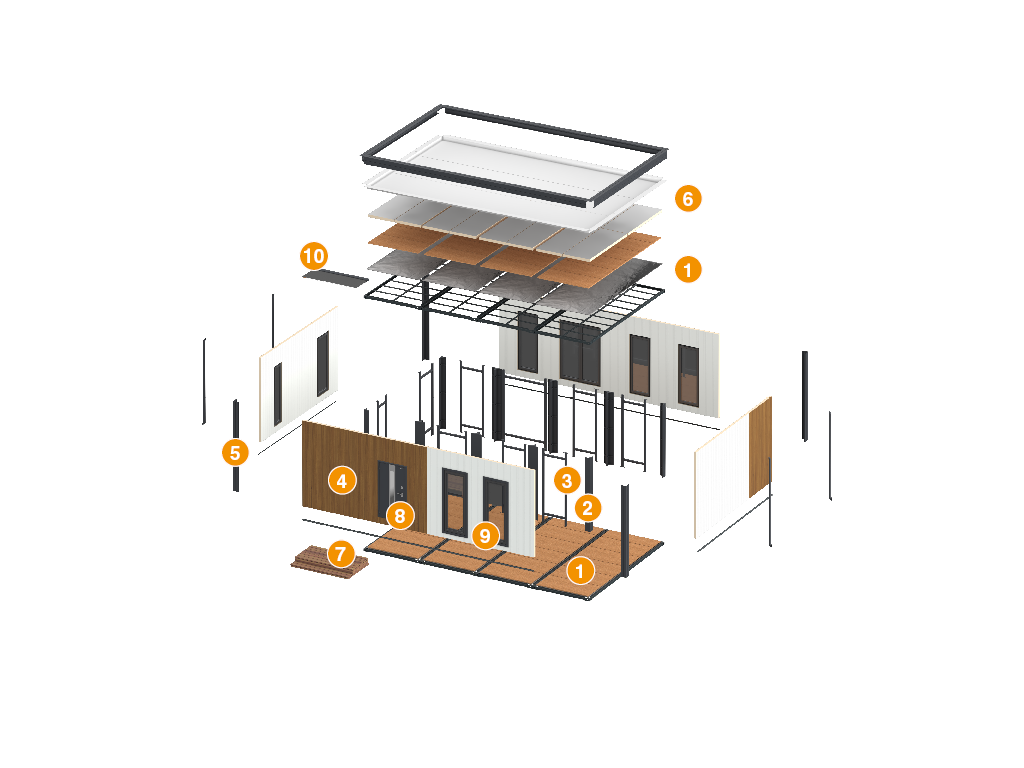

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Длина, мм

9 770

Ширина, мм

6 055

Площадь, м²

Количество этажей, шт.

Универсалдык рамка
Бурчтук стойка
Орто стойка
Коргоочу конструкциялар (панелдер)
Формалык элементтер комплекти
Чатыр (PIR плиталары, ПВХ мембранасы (космостук))
Кире бериш баскычы (космостук)
Эшик (космостук)
Терезе (космостук)
Козырёк (космостук)

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	280	4-чүчүктүү кар аймагы
Ветровая нагрузка, кг/м²	73	6-чанак жел аймагы
Сейсмическая нагрузка, баллы	8
Диапазон рабочих температур, °С	-40…+45
Класс сооружения	КС-2
Степень огнестойкости здания	4
Класс конструктивной пожарной опасности	С1

1. EFFECT ULTRA домокомплектин колдонууга уруксат берилет гана ушул колдонмо менен таанышкан адамдарга.

2. Эсепке алынбаган жумуш документациясында же эксплуатациялоо колдонмосунда көрсөтүлбөгөн жерлерде домокомплекттин конструкциясына жабдууларды, инженердик системаларды, эмерек жана башка түзмөктөрдү орнотууга жол берилбейт.

3. Домокомплекттин түйүндөрүнө өз алдынча өзгөртүүлөрдү киргизүүгө жана кошумча жабдууларды орнотууга тыюу салынат.

4. Домокомплекттеги боёк менен капталган болот конструкцияларды (сверление, кесүү ж.б.) иштетүүгө тыюу салынат, анткени бул лак-бояк катмарын бузат. Домокомплектти колдонуу шарттары ГОСТ 22853-86ге ылайык болушу керек. Эксплуатация учурунда абанын жумушчу температуралары ГОСТ 22853-86ге ылайык: -40°С ден +45°С чейин.

5. Үйдү вентиляциясыз колдонууга тыюу салынат.

6. Колдонуу учурунда профилактикалык текшерүүлөрдү, техникалык тейлөөнү жана ремонтту эксплуатациялоо колдонмосуна ылайык жүргүзүү керек. Транспорттоо, жүктөө-өткөрүү же курулуш-монтаж иштеринен улам жабыркаган лак-бояк катмарын негизги каптоо материалдарына окшош ремонт материалдарын колдонуу менен оңдоого уруксат берилет.

7. Домокомплектте өз колуңуз менен жасалган жылыткычтарды жана электр жылыткыч түзмөктөрдү орнотууга тыюу салынат.

8. Ачык отту жарык берүү же башка максаттар үчүн колдонууга тыюу салынат. Домокомплекттеги электр өткөргүчтөрдү орнотуу квалификациялуу электрик тарабынан гана аткарылышы керек.

9. Эксплуатация учурунда домокомплект өрт өчүрүү каражаттары менен жабдылышы керек.

10. Ачык от булактарын домокомплекттин жакынында жайгаштырууга тыюу салынат.

Упаковка в картон	Характеристики упаковки
Описание	Картон барактары полдун фиништик жабуунун үстүнө анын корголушу үчүн коюлат; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактары тыгыз дубал сэндвич-панелдеринин ортосуна коюлат, алардын беттик жабуусунун бузулушун алдын алуу үчүн

Упаковка в картон

Характеристики упаковки

Описание

Картон барактары полдун фиништик жабуунун үстүнө анын корголушу үчүн коюлат; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактары тыгыз дубал сэндвич-панелдеринин ортосуна коюлат, алардын беттик жабуусунун бузулушун алдын алуу үчүн

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Блок-контейнердин жана транспорттук пакеттердин комплекттери үчүн коргоочу жабууну

Упаковка в дерево	Характеристики упаковки
Описание	Стандарттык транспорттук контейнерге жайгаштырылган блок-контейнерлердин комплектациясы

Упаковка в коробку	Характеристики упаковки
Описание	Блок-контейнердин болот конструкциялардын бетин лак-бояо жабуунун бузулушун алдын алуу максатында коргоочу жабышча тасма менен каптоо

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Модулдук имараттардын кошумча болот конструкцияларын (кошумча чатыр, крыльцо, козырек, тепкичтер ж.б.) ташуу үчүн жыгач каркас

Упаковка на палету	Характеристики упаковки
Описание	Модулдук имараттардын кошумча болот конструкцияларын (кошумча чатыр, крыльцо, козырек, тепкичтер жана башка элементтер) ташуу үчүн жыгач каркас

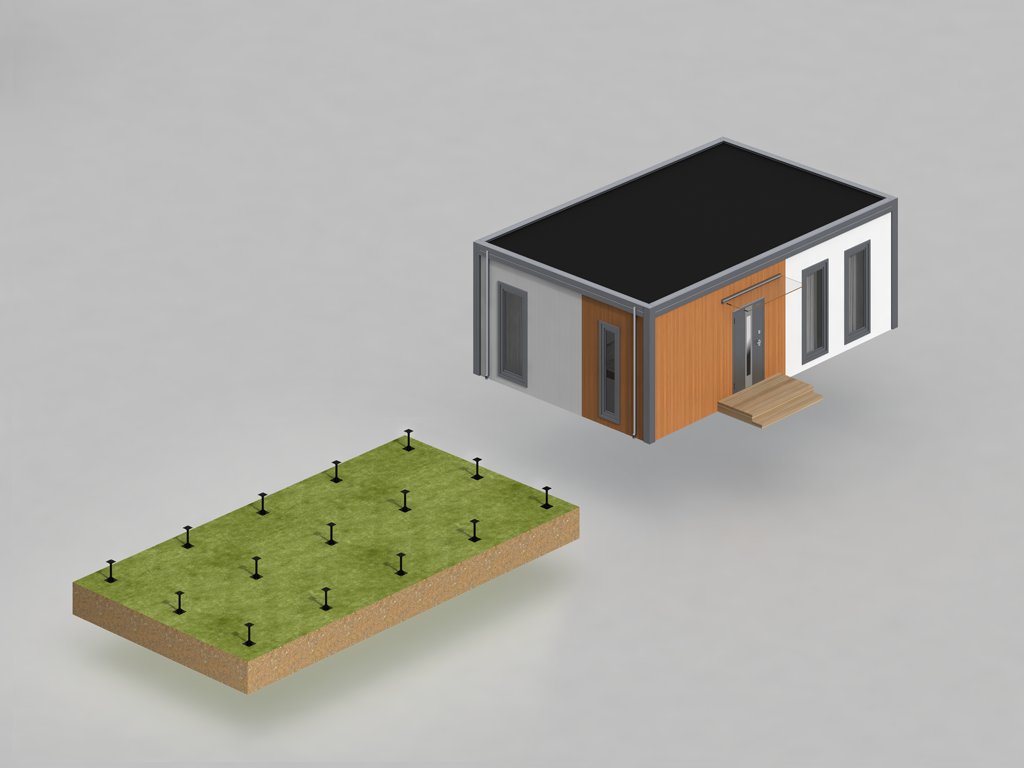

Орнотуу

Подготовка строительного объекта

Блок-контейнерди же модулдук имаратты орнотууга даярдоо баскычында төмөнкүлөр аткарылышы керек:
Блок-контейнер же модулдук имараттын пландоо чечимин жана таяныч чекиттеринин схемасын алуу.
Курулуш аянтчасында фундамент коюлган жердеги жашырын байланыштарды (коммуникацияларды) талдоо.
Блок-контейнерди же модулдук имаратты орнотуу үчүн оптималдуу фундаментти тандоо.
Фундаментти кабыл алуу, блок-контейнерлердин таяныч чекиттеринин бирдиктүү горизонталдык жазыкта жана схемага ылайык өлчөмдө жайгашканын көзөмөлдөө. Модулдук имараттын монтажынын натыйжалуулугу жана сапаты фундаменттин туура уюштурулушуна байланыштуу.
Орнотуу беттик катмар (фундамент) блок-контейнерлердин же модулдук имараттардын негизги таяныч чекиттеринин бирдиктүү горизонталынын талаптарына жооп бериши керек; ошондой эле блок-контейнерлердин же модулдук имараттын конструкциясынан келип чыккан жүктөмдөрдү, жабдуулардан, персоналдан, кардан жана мүмкүн болгон башка жүктөмдөрдөн келип түшүүчү эксплуатациялык жүктөмдөрдү эске алуу менен көтөрө алышы зарыл.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

EFFECT домокомплекттерин чогултуу боюнча нускамасы

PDF

EFFECT домокомплекттерин колдонуу боюнча нускамасы

PDF

EFFECT ULTRA 59 техникалык паспорт

PDF

Санитардык-эпидемиологиялык экспертиза

PDF

Өрт коопсуздугунун талаптарына шайкештигин тастыктаган сертификат

PDF

DWG

Өрт коопсуздугунун талаптарына шайкештигин тастыктаган сертификатка тиркеме

PDF

DWG

440 мм бийиктиктеги эшик алдынын монтаж схемасы

PDF

660 мм бийиктиктеги эшик алдынын монтаж схемасы

PDF

Кепилдик милдеттенмелери печать

Кепилдик мөөнөтү универсалдуу өткөрүп берүү документтерине кол коюлган күндөн баштап эсептелет жана кардар тарабынан эксплуатация, ташуу, сактоо жана монтаждоо эрежелери толугу менен сакталса 5 жылды түзөт. Кепилдик мөөнөтү ичинде даттануулар (рекламациялар) кабыл алынат, эгерде кардар имаратты пайдалануу боюнча нускаманы аткарып, даттануу актысын түзсө, анда төмөнкү маалыматтар камтылышы керек: Имарат эксплуатациялана турган уюмдун аталышы жана почта дареги; Заводдон имаратты кабыл алган күнү; Зыянын белгилөө жана анын келип чыккан шарттары; Мүдүр тараптын өкүлү катышкан комиссиянын корутундусу. EFFECT домокомплекттин конструкциясына жеткирүүчү менен макулдашпастан киргизилген өзгөртүүлөргө кепилдик колдонулбайт.
