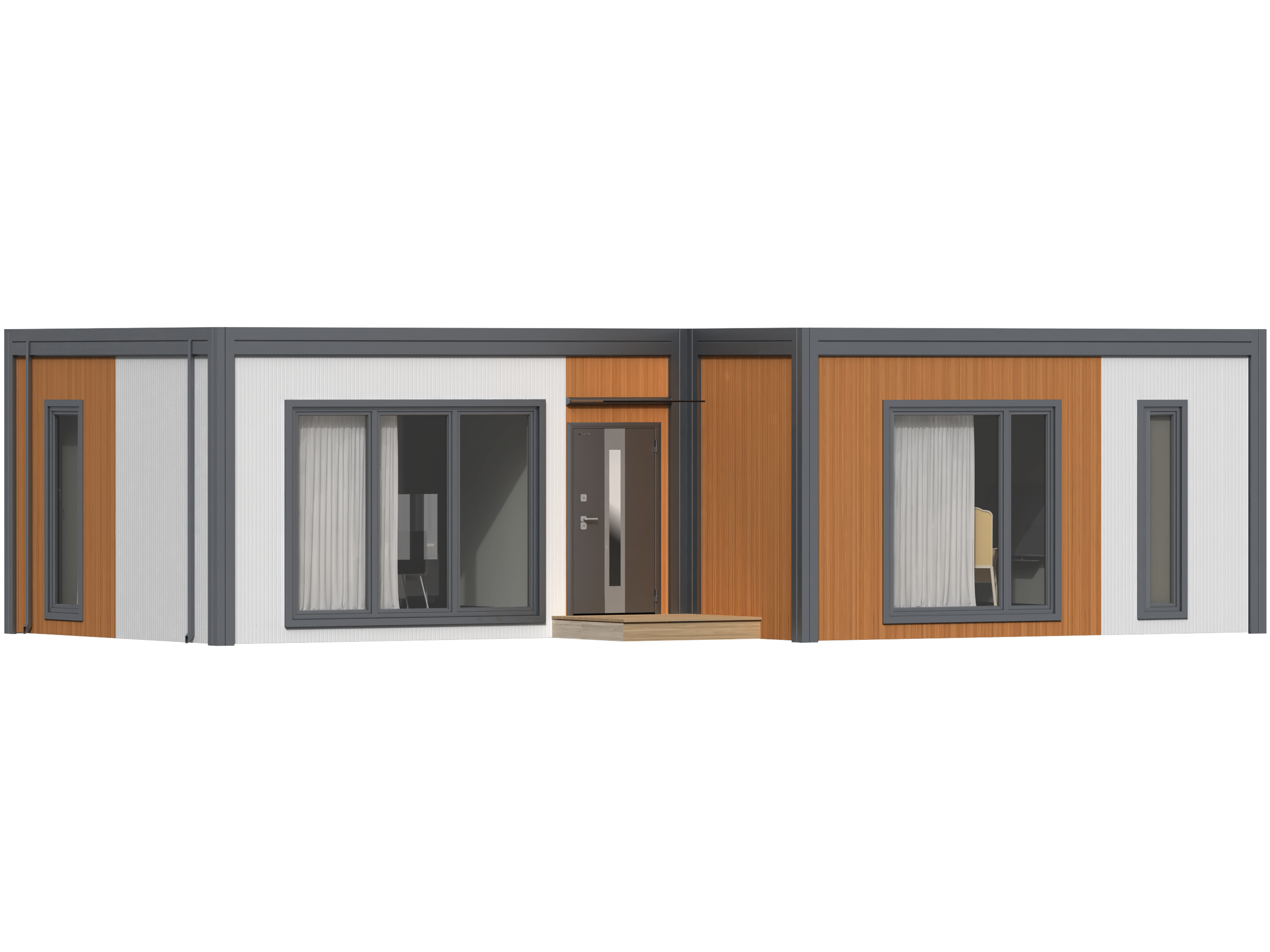

EFFECT ULTRA 74 сериясындагы үй комплекти — бул кичинекей, бирок кенен, бир кабаттуу үй, жалпы аянты 74 м². Анын пландоо чечими чоң ашкана-куралыш жайы, ванна бөлмөсү, гардероб, эки уктоочу бөлмөнү камтыйт, алардын бири балдар бөлмөсү же конок бөлмөсү катары пайдаланылышы мүмкүн. Холлдон баштап конок бөлмөсүнө чейин бардык жайлар жетиштүү кеңдикке ээ, бул ар бир бөлмөдө керектүү мебель жана техникалар менен бирге каалаган интерьер элементтерин жайгаштырууга мүмкүндүк берет. Бир нече модулдардын жылышуусу менен курулган архитектура кире бериш жакында уюттуу ачык терассаны уюштурууга мүмкүнчүлүк берет. ULTRA 74 модели бүт үй-бүлөгө ыңгайлуу турак-жай издеп жаткандар үчүн же элдик баадагы өлкө тышындагы үй үчүн мыкты вариант болуп эсептелет.

Зона применения:

Жеке турак үй куруу

Үй комплекттери жылдын бардык мезгилинде, каалаган климаттык зонада жашоого ылайыктуу

Коммерциялык кыймылсыз мүлк

Колдонуу мүмкүнчүлүктөрүнүн ичинен: мейманканалар, туристтик комплекстер, тоо-лыжа курорттору, административдик имараттар жана туризм секторунун башка объекттери

Эс алуу объекттерин уюштуруу

Глэмпингдер, санаторийлер, туристтик жана балык уулоо базалары

Дем алуу үйлөрүн куруу

Курулуштун өзгөчөлүктөрү үй комплекттерин ар кандай климаттык шарттарда колдонууга мүмкүндүк берет: жээк аймактарында, нымдуулугу жогору райондордо, бийик тоолуу аймактарда

Парк аймактарында жана коруктарда орнотуу

Туруктуу эмес курулуш мүмкүнчүлүгү жана экологиялык таза материалдарды колдонуу үй комплекттерин айлана-чөйрөнүн коопсуздугуна өзгөчө талаптар коюлган жерлерге орнотууга шарт түзөт

монтаж менен заказ берүү

Артыкчылыктар

Курулуш — РФ жана КМШнын каалаган аймагында

Энергоэффективдүү материалдарды колдонуу (PIR изоляциясы бар 100, 120, 150 мм калыңдыктагы сэндвич-панелдер), комплекттердин антикоррозиялык иштетилиши жана сейсмого туруктуулугу жогору көрсөткүчтөр EFFECT үйлөрүн ар кандай температуралык шарттарда курууга жана пайдаланууга мүмкүндүк берет.

Эркин планировка

Ички бөлмөлөрдө жүк көтөрүүчү дубалдардын жоктугу ээсине ыңгайлуу түрдө ички мейкиндикти толугу менен кайра пландап түзүүгө шарт түзөт.

Коопсуздук

Курулушта күйбөгөн жана аз күйүүчү гана материалдар колдонулат: металл жана PIR жылуулоочулар. Колдонулган сэндвич-панелдердин күйүү классы — Г-1 (жалынды таратпайт, күйбөйт), өрт туруктуулугу — EI45 чейин. Мындан тышкары, PIR зыяндуу заттарды камтыбайт жана жыты жок.

Жогорку ылдамдыкта монтаж

Деталдардын так жасалышы жана монтаждык тешиктердин өндүрүштө даярдалышы монтаж процессин кыйла жөнөкөйлөтөт жана тездетет. Имараттын жылуулук контурун орнотуу жалпы сегиз календарлык күндүн ичинде аяктайт.

Энергоэффективдүүлүк

Сэндвич-панелдердеги жылуулоочу катмар катары пенополиизоцианурат (PIR) колдонулат — бул жогорку тыгыздык жана жылуулукту аз өткөрүүчү коэффициент менен мүнөздөлгөн жакшыртылган полиуретан.

Бекемдик

Жылуулоочу жана сырткы жабуу катмарлары ар кандай климаттык шарттарга туруктуу, бузулууга, көгөрүүгө жана чирүүгө дуушар болбойт. Мындан тышкары, PIR жылуулоочу нымга туруктуу жана суу сиңирбейт.

Узак мөөнөттүү кызмат

Бекемдик өзгөчөлүктөрү боюнча модулдук курулуштар кирпич же таш имараттарга дээрлик тең келет. Домокомплекттин кызмат мөөнөтү — 50 жылдан жогору.

Комплекстүү ыкма

Биз сизге үй курууда гана эмес, аны сатып алууда, участок тандоодо жана башка маанилүү маселелерде да жардам беребиз.

Курулуш — РФ жана КМШнын каалаган аймагында

Эркин планировка

Коопсуздук

Жогорку ылдамдыкта монтаж

Энергоэффективдүүлүк

Бекемдик

Узак мөөнөттүү кызмат

Комплекстүү ыкма

Дизайн

Стеналар панели дизайны

Беттин түрү

Панелдин түрү

Кабырга панели, түсү «алтын эмен» / RAL 9003 / дизайн «трапеция» (50/11)

Цоколь панели, түсү RAL 7016 / RAL 9003 / дизайн «трапеция» (50/11)

Жыгач өңдүү (тышкы жана ички тарабы)

Үч катмарлуу дубалдык сэндвич-панель PIR толтургучу менен

Комплектация

Базовая комплектация

Дополнительная комплектация

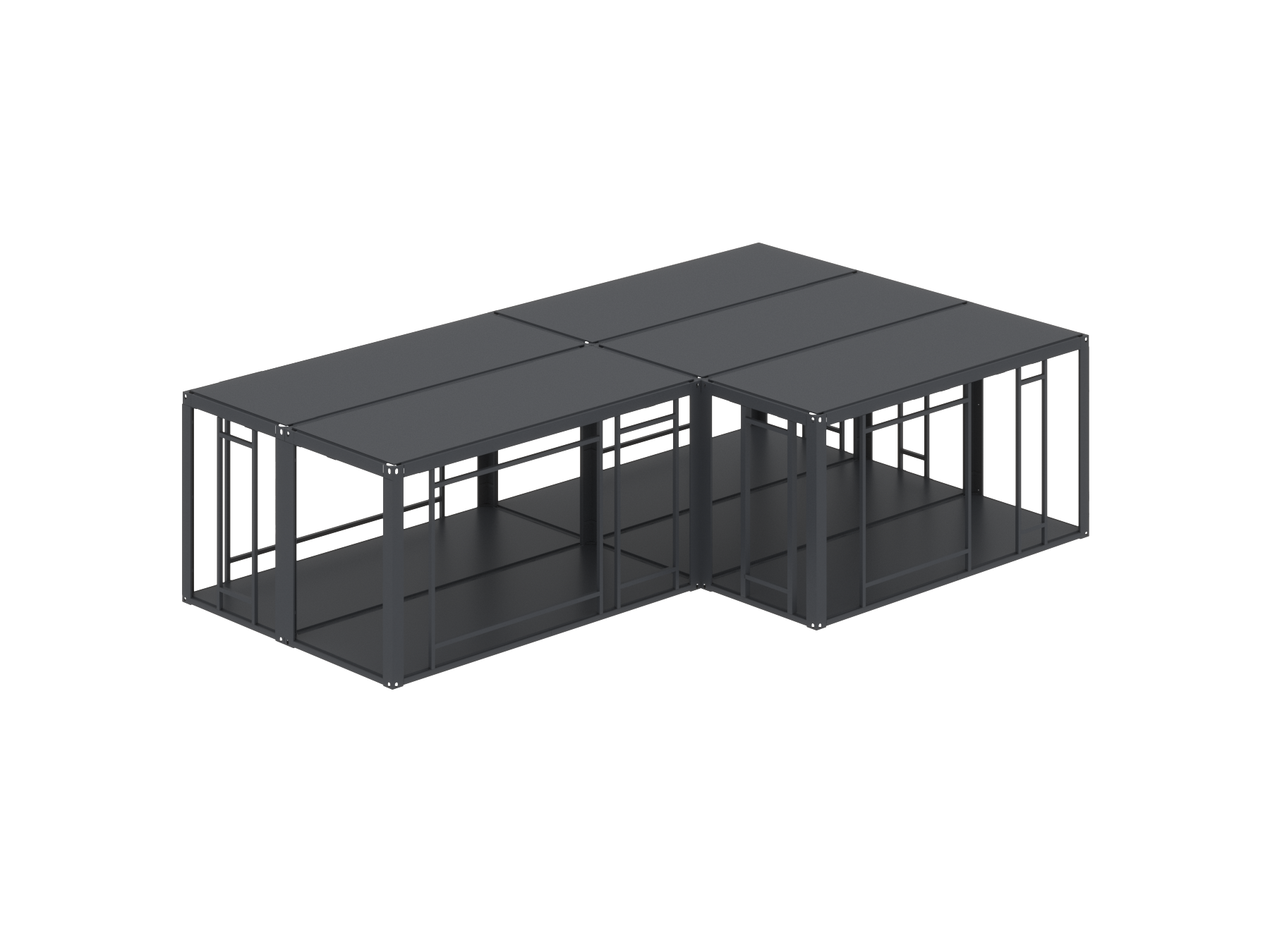

Үй комплектин түзгөн металл конструкциялар.

Үй комплектин түзгөн коргоочу конструкциялар.

Фасондук элементтер комплекти.

Монтаждоо үчүн комплектация.

Кырысча, бийиктиги 440 мм.

Кырысча, бийиктиги 660 мм.

Техникалык мүнөздөмөлөр

Таблица размеров

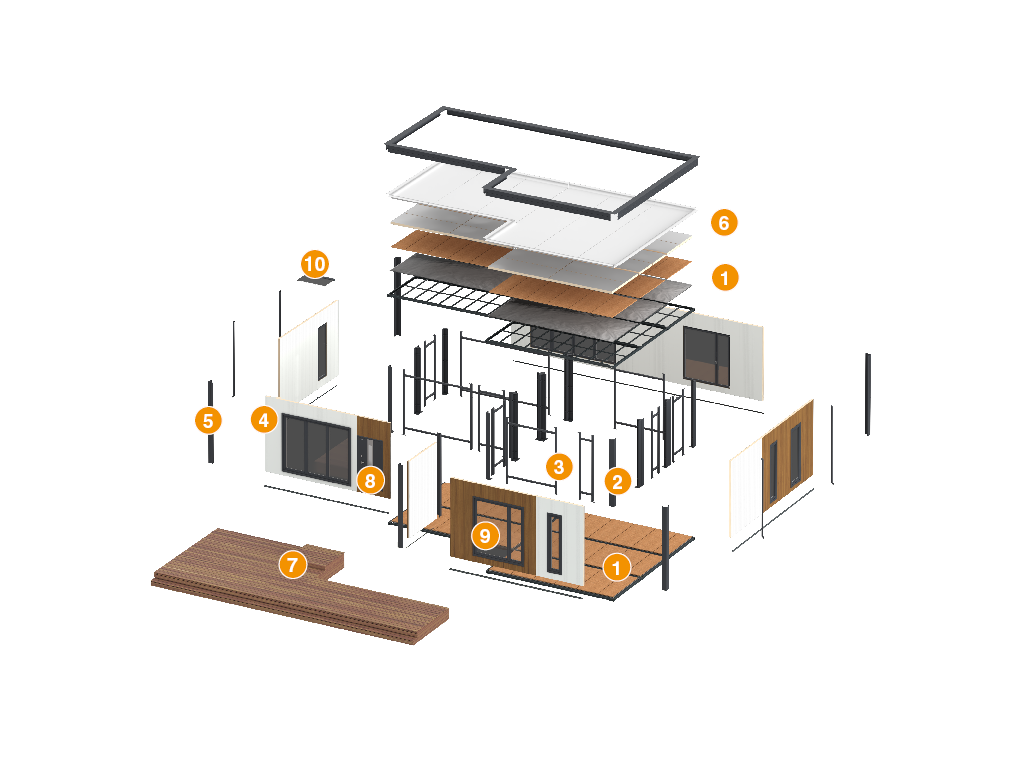

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Длина, мм

7 325

Ширина, мм

12 120

Площадь, м²

Количество этажей, шт.

Универсалдуу рама
Бурчтук стойка
Ортоңку стойка
Коргоочу конструкциялар (панелдер)
Фасондук элементтер комплекти
Чатыр (PIR плиталары, ПВХ мембрана (опция катары))
Кырысча (опция катары)
Эшик (опция катары)
Терезе (опция катары)
Кашека (опция катары)

Параметр	Значение	Примечание
Снеговая нагрузка, кг/м²	280	4-кар району
Ветровая нагрузка, кг/м²	73	6-шамал району
Сейсмическая нагрузка, баллы	8
Диапазон рабочих температур, °С	-40…+45
Класс сооружения	КС-2
Степень огнестойкости здания	4
Класс конструктивной пожарной опасности	С1

1. EFFECT LIGHT үй комплектин пайдаланууга ушул колдонмону толук изилдеген адамдарга гана уруксат берилет.

2. Ишчи документацияда же колдонуу көрсөтмөсүндө каралбаган жерлерге үй комплекттин конструкцияларына жана элементтерине жабдууларды, инженердик системаларды, эмеректерди жана ар кандай түзүлүштөрдү бекитүүгө тыюу салынат.

3.Үй комплекттин түйүндөрүнүн конструкциясына өз алдынча өзгөртүүлөрдү киргизүүгө жана кошумча жабдууларды орнотууга тыюу салынат.

4. Лак-бояу каптамасын бузган учурдагы болоттон жасалган боёлгон конструкцияларды иштетүүгө (тешүү, кесүү ж.б.) тыюу салынат. Үй комплектти пайдалануу шарттары ГОСТ 22853-86 талаптарына ылайык болушу керек. Пайдалануу учурундагы абанын жумушчу температурасы ГОСТ 22853-86га ылайык: -40°Стен +45°Ске чейин.

5. Үйдү желдетүүсүз пайдаланууга тыюу салынат.

6. Пайдалануу учурунда алдын алуу текшерүүлөрүн, техникалык тейлөөнү жана оңдоону колдонуу боюнча көрсөтмөгө ылайык жүргүзүү зарыл. Өндүрүмдөрдү ташууда, жүктөө-түшүрүү же курулуш-монтаж иштеринде жабыркаган лак-бояу каптамасын негизги каптама материалына окшош оңдоо материалдарын колдонуу менен калыбына келтирүүгө уруксат берилет.

7. Үй комплектке өз алдынча жасалган жылытуу жана электр жылытуу түзүлүштөрүн жана жабдууларын орнотууга тыюу салынат.

8. Жарык берүү же башка максаттар үчүн ачык от колдонууга тыюу салынат. Үй комплекттеги электр зымдарын монтаждоону квалификациялуу электрик гана аткарууга тийи

9. Пайдалануу учурунда үй комплект өрт өчүрүү каражаттары менен жабдылышы керек.

10. Ачык от булактарын үй комплектке түз жакын аралыкта жайгаштырууга тыюу салынат.

Упаковка в картон	Характеристики упаковки
Описание	Картон барактар полдун акыркы жабуусун коргоо үчүн төшөлөт; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактар сокур дубалдык сэндвич-панелдердин ортосуна алардын каптамасын жабыркоодон сактоо максатында коюлат

Упаковка в картон

Характеристики упаковки

Описание

Картон барактар полдун акыркы жабуусун коргоо үчүн төшөлөт; транспорттук пакеттерди (транспактарды) таңгактоодо картон барактар сокур дубалдык сэндвич-панелдердин ортосуна алардын каптамасын жабыркоодон сактоо максатында коюлат

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Блок-контейнердин комплектациясынын жана транспорттук пакетинин коргоочу каптамасы

Упаковка в дерево	Характеристики упаковки
Описание	Стандарттык транспорттук контейнерге жайгаштырылуучу блок-контейнерлердин комплектациясы

Упаковка в коробку	Характеристики упаковки
Описание	Блок-контейнердин болот конструкцияларынын алдыңкы бетин лак-бояу каптамасын жабыркоодон сактоо үчүн коргоочу жабышчаак лента менен каптоо

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Модулдук имараттардын кошумча болот конструкцияларын (кошумча чатырды, кырысчаларды, кашекаларды, тепкичтерди жана башкаларды) ташуу үчүн жыгач каркас

Упаковка на палету	Характеристики упаковки
Описание	Модулдук имараттардын кошумча болот конструкцияларын (кошумча чатыр, кырысча, кашека, тепкич жана башка) ташуу үчүн жыгач каркас

Орнотуу

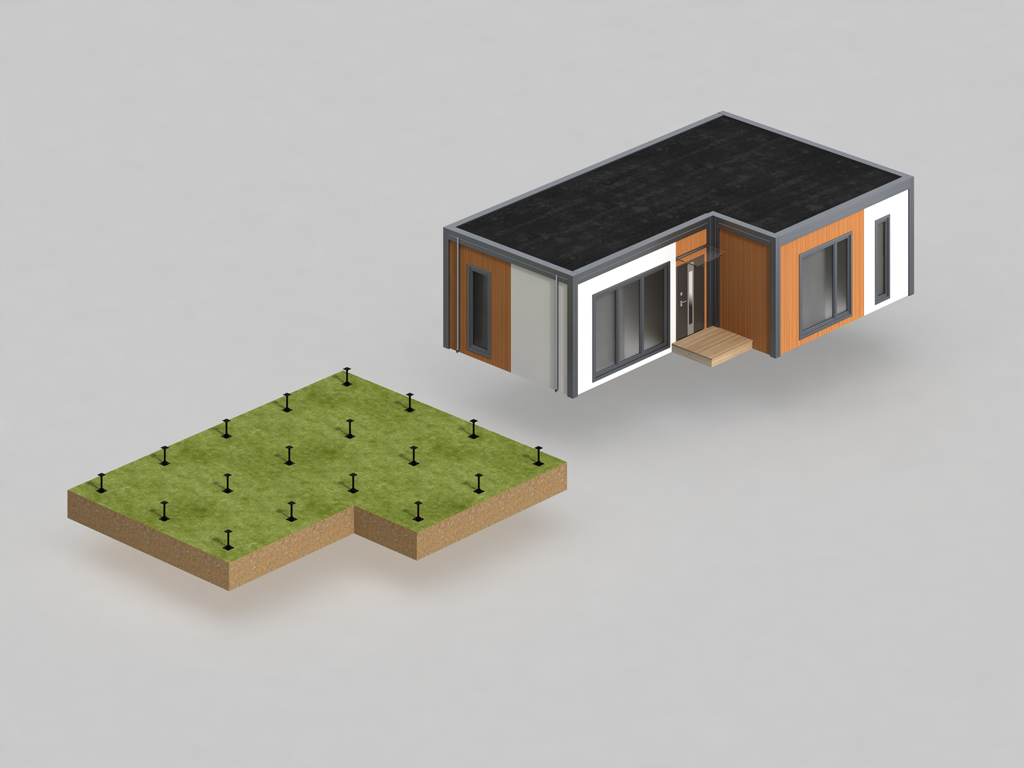

Подготовка строительного объекта

Блок-контейнер же модулдук имаратты орнотууга курулуш аянтчасын даярдоо этабында төмөнкүлөрдү аткаруу зарыл:
Блок-контейнер же модулдук имараттын пландоо чечимин жана таяныч чекиттеринин схемасын алуу.
Курулуш аянтчасында фундамент орнотулуучу жерде жайгашкан жашыруун коммуникациялар боюнча маселелерди талдоо.
Блок-контейнер же модулдук имаратты орнотууну камсыз кылуу үчүн оптималдуу фундамент түрүн тандоо.
Фундаментти кабыл алуу, блок-контейнерлердин таяныч чекиттеринин бирдиктүү горизонталдык түздүктө жана өлчөмдөрү схемага ылайык келүүсүн көзөмөлдөө.
Орнотуучу беттик (фундамент) блок-контейнерлер же модулдук имараттардын негизги таяныч чекиттеринин бирдиктүү горизонталдык деңгээли боюнча талаптарга жооп бериши керек; блок-контейнерлер же модулдук имараттын конструкциясынан түшкөн жүктөрдү жабдуулардан, персоналдан, кар басымынан жана мүмкүн болгон башка эксплуатациялык жүктөрдөн улам келип чыккан күчтөрдү эске алуу менен көтөрө алышы зарыл.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

EFFECT домокомплекттерин жыйноо боюнча нускамасы

PDF

EFFECT домокомплекттерин эксплуатациялоо боюнча нускамасы

PDF

EFFECT ULTRA 74 техникалык паспорту

PDF

EFFECT ULTRA 74 долбоору

PDF

Санитардык-эпидемиологиялык экспертиза

PDF

Өрт коопсуздугу талаптарына ылайыктуулук сертификаты

PDF

DWG

Өрт коопсуздугу талаптарына ылайыктуулук сертификатына тиркеме

PDF

DWG

440 мм бийиктиктеги тосмо монтаж схемасы

PDF

660 мм бийиктиктеги тосмо монтаж схемасы

PDF

Кепилдик милдеттенмелери печать

Кепилдик мөөнөт универсалдуу өткөрүү документтери кол коюлган күндөн тартып эсептелет жана колдонуучу үйдүн эксплуатация, ташуу, сактоо жана монтаждоо эрежелерин сактаган шартта 5 жылды түзөт. Кепилдик мөөнөтү ичинде даттануулар колдонмо талаптарына ылайык түзүлүп, төмөнкү маалыматтарды камтыган рекламациялык акт менен берилиши мүмкүн: Үй колдонулуп жаткан уюмдун аталышы жана почта дареги; Өндүрүүчү заводдон үй алынган күн; Зыянын мүнөзү жана анын келип чыккан шарттары; Мүдөлдүү тараптын өкүлү катышкан комиссиянын корутундусу. EFFECT үй комплекттин конструкциясына жеткирүүчү менен макулдашылбаган өзгөртүүлөрдү киргизген учурда жеткирүүчү кепилдиги күчүнө кирбейт.
